Łączyć czy nie łączyć: praktyczny przewodnik po formach rodzinnych a formach wielogniazdowych

W świecie formowania wtryskowego najważniejsza jest wydajność. Kiedy jednak mówimy o „wydajności”, może to oznaczać dwie bardzo różne rzeczy: samą szybkość produkcji tysięcy identycznych części lub sprytną ekonomię wytwarzania kilku różnych komponentów za jednym razem. To prowadzi nas do krytycznego punktu decyzji dla projektantów produktów i inżynierów produkcji: formy rodzinne kontra formy wielogniazdowe.

Rozpakujmy to na podstawie rzeczywistego scenariusza, który niedawno pojawił się na moim biurku.

Puzzle dotyczące pakowania, od których wszystko się zaczęło

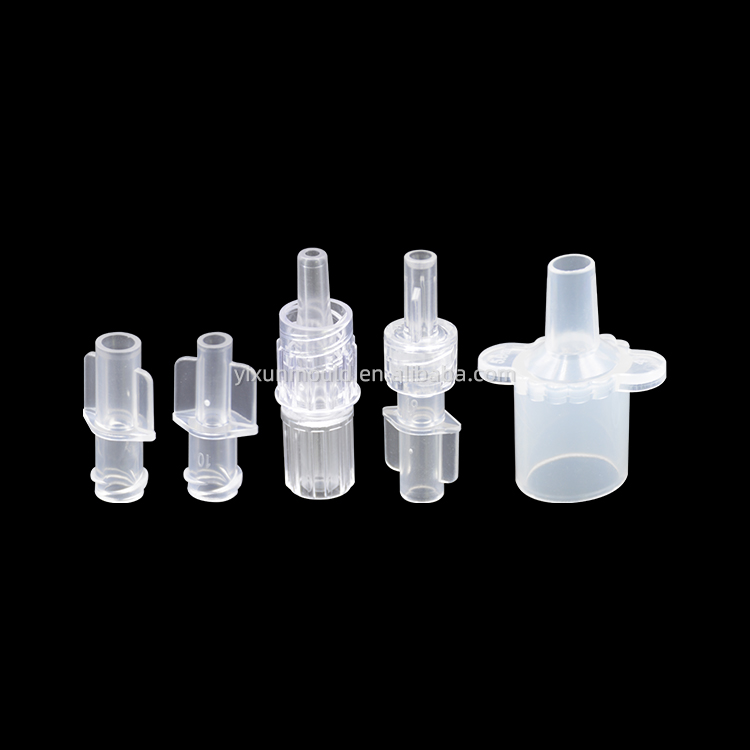

Klient potrzebował 2000 jednostek każdego z dwóch komponentów medycznych:

• Składnik A: Cylinder Ø31 mm × 50 mm

• Komponent B: Cylinder Ø25 mm × 50 mm

Zespół zajmujący się pakowaniem planował wysłać je razem w standardowych kartonach o wymiarach 35 × 45 × 50 cm. Natychmiast pojawiło się pytanie: „Ile pudełek potrzebujemy?”

Matematyka poprowadziła nas interesującą ścieżką. Po zapakowaniu oddzielnie (niepołączone formy) komponent A potrzebował około 2 pudełek, podczas gdy komponent B zmieścił się w zaledwie 1 pudełku, co dawało w sumie 3 pudełka. Ale to ćwiczenie z pakowaniem ujawniło głębsze pytanie produkcyjne: czy te części można uformować razem w jednym narzędziu, aby usprawnić produkcję?

Podstawowa różnica: filozofia produkcji

Formy wielogniazdowe: siła replikacji

Wyobraź sobie fotografa potrzebującego 100 kopii tego samego portretu. Użyli jednego negatywu, aby wydrukować wszystkie kopie jednocześnie. Właśnie to robią formy wielogniazdowe — tworzą wiele identycznych wnęk w jednym narzędziu, aby wyprodukować tę samą część w dużej objętości.

Kluczowe cechy:

• Cel: maksymalizacja wydajności pojedynczej części

• Cel projektu: Idealna równowaga i symetria

• Najlepsze do: Produkcja na dużą skalę dojrzałych produktów

• Przykład: Wyprodukowanie 1 miliona identycznych nakrętek do butelek

Formy rodzinne (formowanie kombinowane): sztuka integracji

Teraz wyobraź sobie, że ten sam fotograf musi stworzyć 100 kompletnych albumów fotograficznych, każdy zawierający portret, krajobraz i zdjęcie grupowe. Forma rodzinna przypomina drukowanie wszystkich tych różnych obrazów na jednym arkuszu — tworzy różne wnęki w jednym narzędziu, aby jednocześnie wytwarzać wiele różnych części.

Kluczowe cechy:

• Cel: Ekonomiczna produkcja komponentów lub wielu części w małych seriach

• Koncentracja na projektowaniu: Zarządzanie kompromisami pomiędzy różnymi częściami

• Najlepsze do: zestawów montażowych, rodzin produktów o małej objętości, prototypów

• Przykład: Łączna produkcja rączki, nasadki i etui na szczoteczkę do zębów

Techniczne kompromisy: chodzi o równowagę

Wyzwanie obejmujące wiele wnęk: idealna harmonia

W formach wielogniazdowych każde wgłębienie musi być identycznymi bliźniakami. Ścieżki przepływu, kanały chłodzące i mechanizmy wyrzutowe są doskonale odzwierciedlone. Plastik powinien dotrzeć do każdej wnęki pod dokładnie tym samym ciśnieniem, temperaturą i czasem. Jeśli zrobisz to dobrze, każda część będzie prawie identyczna.

Rzeczywistość formy rodzinnej: wyrachowany kompromis

Tutaj jest to trudne. W naszym przykładzie dotyczącym komponentów medycznych cylindry o średnicy 31 mm i 25 mm mają różną objętość, powierzchnię i charakterystykę termiczną. Projektant form rodziny musi:

1. Zrównoważone systemy prowadnic tak, aby obie wnęki całkowicie się wypełniły pomimo różnych wymagań dotyczących przepływu

2. Zaprojektuj chłodzenie „najwolniejszej” części (zwykle tej grubszej)

3. Skoordynuj wyrzut pomimo różnych charakterystyk uwalniania

4. Zaakceptuj fakt, że czas cyklu będzie zależał od najbardziej wymagającego komponentu

Sztuka staje się studium kompromisu – tego, co nazywam „równoważeniem tego, co niezrównoważone”.

Implikacje ekonomiczne: objętość a wszechstronność

Przeanalizujmy nasz przypadek komponentów medycznych:

Opcja 1: Oddzielne formy jednogniazdowe

• Potrzebne 2 formy

• Najwyższy koszt jednostkowy

• Pełna elastyczność produkcji

• Łącznie: 3 pudełka do pakowania

Opcja 2: Forma rodzinna

• Potrzebna 1 forma (oszczędność kosztów oprzyrządowania o 50%)

• Niższy koszt jednostkowy w porównaniu z pojedynczą wnęką

• Obie części produkowane jednocześnie

• Potencjalnie zoptymalizowane opakowanie (ewentualnie 2 pudełka zamiast 3)

Opcja 3: Dwie formy wielogniazdowe

• Potrzebne 2 formy wysokokawitacyjne (najdroższe oprzyrządowanie)

• Najniższy koszt jednostkowy

• Ogromna nadwyżka mocy produkcyjnych przy zapotrzebowaniu na 2000 jednostek

• Zostały jeszcze 3 pudełka do pakowania

W przypadku zamówienia na 2000 sztuk forma rodzinna (opcja 2) zapewnia najlepszą równowagę ekonomiczną pomimo kompromisów technicznych.

Matryca decyzyjna: kiedy wybrać które podejście?

Na podstawie naszej analizy i studium przypadku dotyczącego opakowań oto moje praktyczne ramy:

Wybierz opcję Multi-Cavity, gdy:

• Roczny wolumen przekracza 100 000 sztuk na część

• Projekt części jest stabilny i dojrzały

• Optymalizujesz pod kątem najniższej możliwej ceny za sztukę

• Serie produkcyjne są długie i nieprzerwane

Wybierz formy rodzinne, gdy:

• Masz komponenty (jak nasz zestaw medyczny)

• Całkowite wolumeny są umiarkowane (5 000–50 000 sztuk)

• Budżet narzędziowy jest ograniczony

• Części wykorzystują identyczne materiały i mają podobny cykl życia

• Zsynchronizowana produkcja zapewnia korzyści w zakresie montażu/logistyki

Krytyczne sygnały ostrzegawcze dla pleśni rodzinnych:

1. Niedopasowanie materiału: różne żywice mają różne potrzeby w zakresie skurczu i przetwarzania

2. Niedopasowanie ilościowe: jedna część sprzedaje 10 000 sztuk miesięcznie, a druga 100

3. Niedopasowanie cyklu życia: jeden produkt jest wycofywany, podczas gdy inny rośnie

4. Ekstremalne różnice w geometrii: bardzo cienkie i bardzo grube części w tym samym narzędziu

Powrót do naszych komponentów medycznych: mądry wybór

Biorąc pod uwagę nasze zapotrzebowanie na 2000 jednostek na każdą część, podejście oparte na formach rodzinnych ma przekonujący sens:

1. Ekonomiczny: jedno narzędzie zamiast dwóch

2. Logistyka: Zsynchronizowana produkcja zmniejsza złożoność zapasów

3. Jakość: Obie części mają identyczną historię przetwarzania

4. Opakowanie: Można zaprojektować wokół sparowanego wyjścia

Wymóg opakowania składającego się z 3 pudełek faktycznie otwiera szansę — dzięki skoordynowanej produkcji z rodzinnej formy moglibyśmy potencjalnie zaprojektować niestandardowe rozwiązanie składające się z 2 pudełek, które doskonale mieści dopasowane zestawy komponentów.

Dolna linia

Formowanie wtryskowe to nie tylko wytwarzanie części – to podejmowanie inteligentnych decyzji dotyczących systemów. Wybór pomiędzy formami rodzinnymi a formami wielogniazdowymi stanowi zasadniczy kompromis pomiędzy specjalizacją a integracją, pomiędzy efektywnością skali a efektywnością zakresu.

Nasze ćwiczenie dotyczące pakowania pokazało, jak decyzje produkcyjne wpływają na cały łańcuch dostaw. Czasami odpowiedzią nie jest wybór jednego podejścia zamiast drugiego, ale rozpoznanie, kiedy Twoja sytuacja – podobnie jak nasze dopasowane komponenty medyczne – wymaga zintegrowanego myślenia, które reprezentują formy rodzinne.
