Przegląd produktu

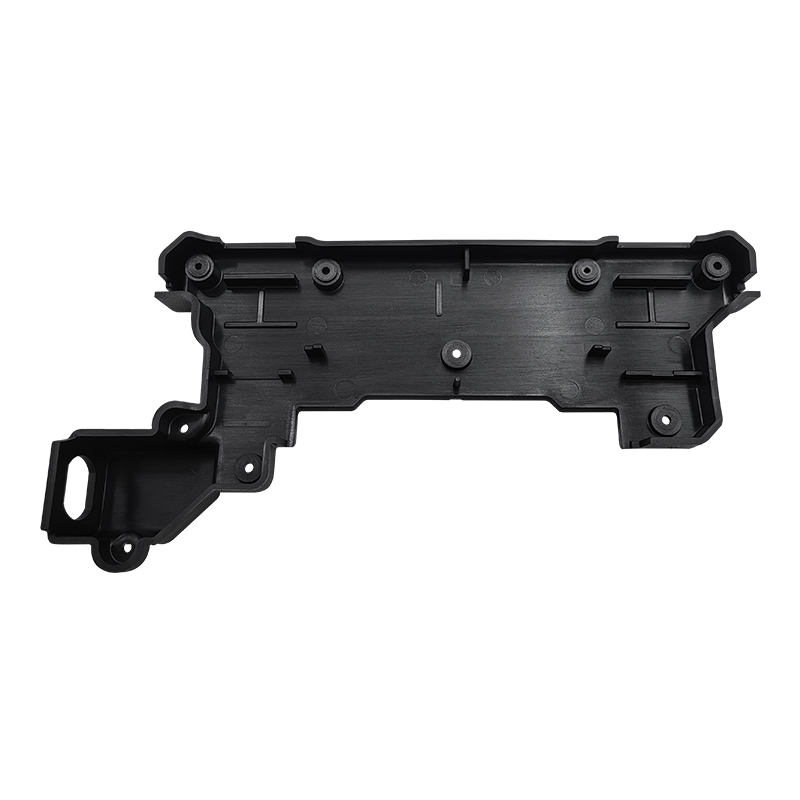

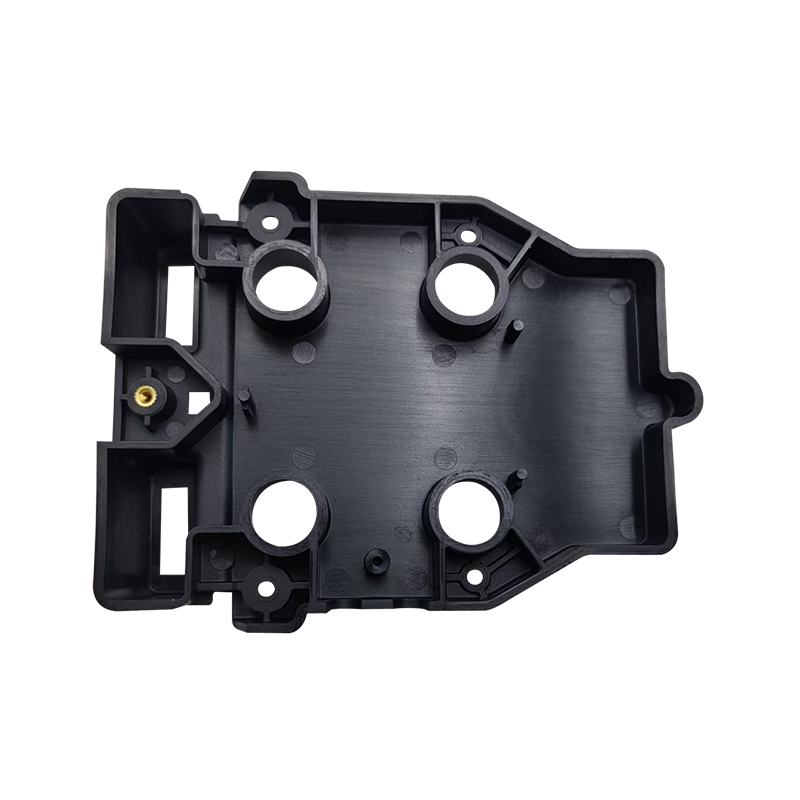

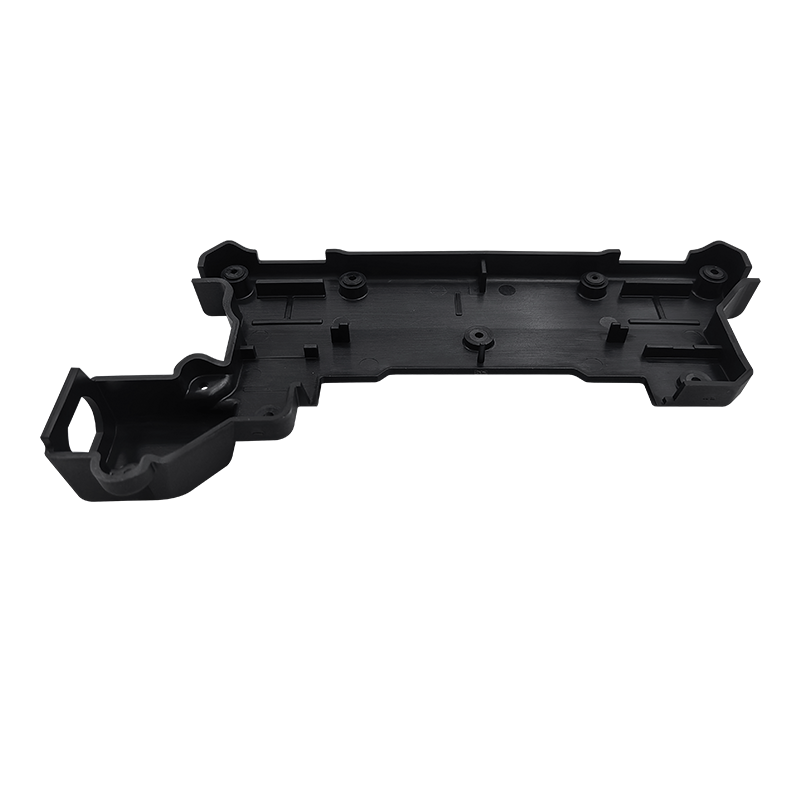

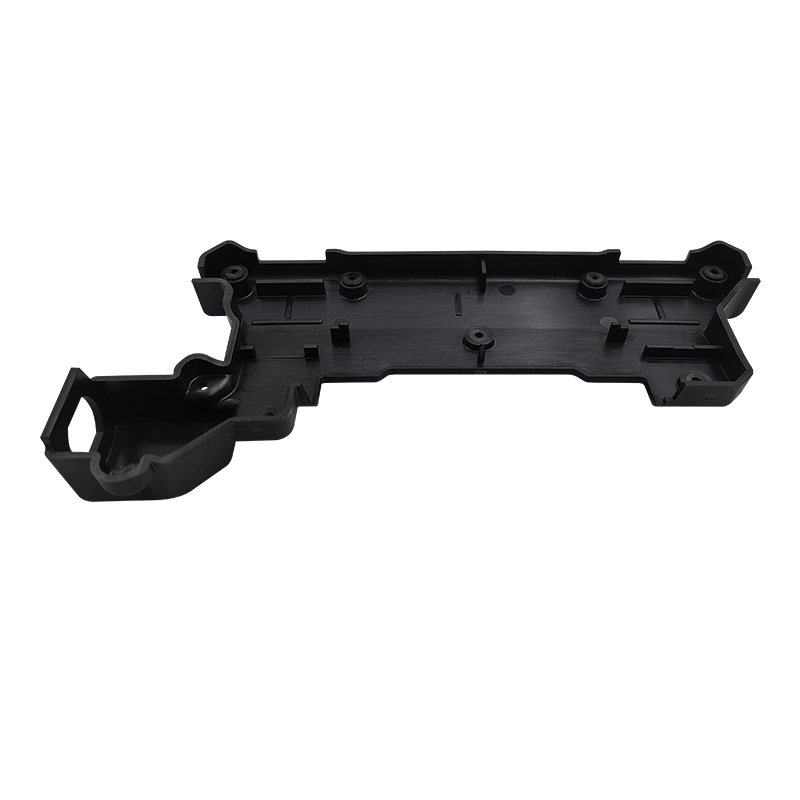

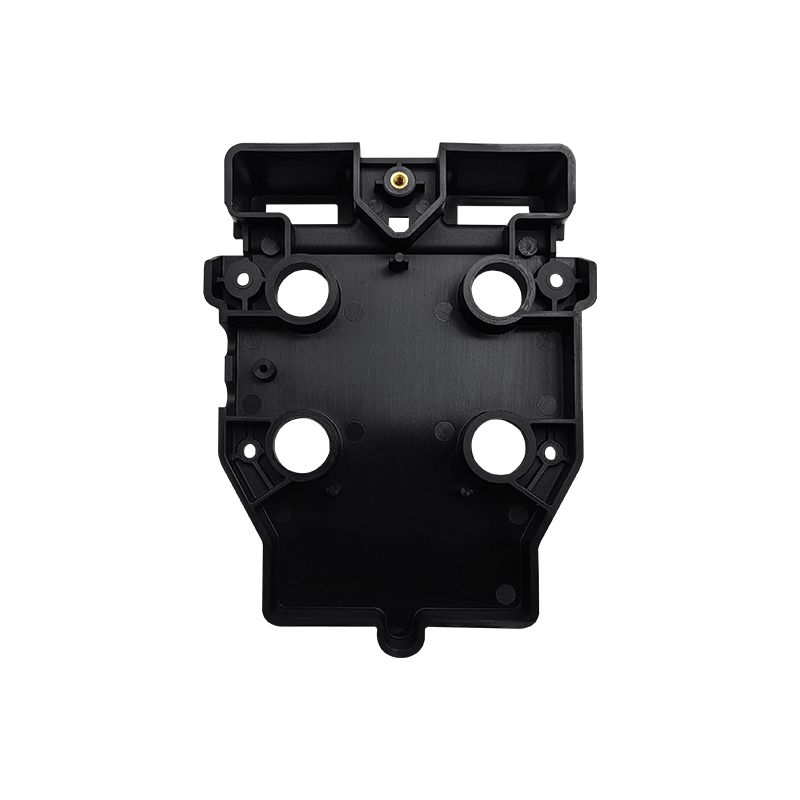

Jest to wysokowydajna forma wtryskowa 1+1 z wnęką, zaprojektowana specjalnie do produkcji dużych, złożonych części obudów z PA6+30GF (Nylon 6 z 30% wzmocnieniem włóknem szklanym). Wykonane z najwyższej jakości stali formierskiej P20 (HRC 28-38) i posiadające w pełni wypolerowane powierzchnie wnęki i rdzenia, narzędzia te zapewniają wyjątkową precyzję, trwałość i stałą jakość powierzchni komponentów z tworzyw sztucznych klasy przemysłowej. Zaprojektowany z dużym systemem zasuw podwodnych, zapewnia solidny, zrównoważony przepływ stopu, eliminuje ślady zalewu na krytycznych powierzchniach zewnętrznych i wspiera stabilną, długoterminową produkcję obudów wielkoformatowych. Zoptymalizowana specjalnie pod kątem wysokiej sztywności i ścieralności nylonu wypełnionego szkłem, forma ta skutecznie łagodzi typowe wyzwania związane z formowaniem, takie jak włókna pływające na powierzchni, wypaczenia i nierówny skurcz, co czyni ją idealnym rozwiązaniem do masowej produkcji części obudów z tworzyw sztucznych o wysokiej wytrzymałości.
Podstawowe specyfikacje produktu
| Pozycja specyfikacji | Parametry szczegółowe |
| Wnęka na pleśń | Konstrukcja 1+1 z podwójną wnęką, zoptymalizowana pod kątem sparowanych części obudowy lub produkcji jednoelementowej na dużą skalę |
| Obowiązujący materiał | PA6+30GF (Nylon 6 + 30% plastik wzmocniony włóknem szklanym) |
| System bramkowy | Duża brama podwodna (brama tunelowa), ukryte zasilanie, brak widocznych śladów na wykończonych powierzchniach obudowy |
| Gatunek stali formy | Stal do form P20, powszechnie ciesząca się dużym zaufaniem w przemysłowych zastosowaniach związanych z formowaniem wtryskowym |
| Stalowa twardość | HRC 28-38 (wstępnie hartowane), jednakowa wytrzymałość i odporność na zużycie w długich seriach |
| Wykończenie powierzchni | Całkowicie wypolerowana wnęka i rdzeń zapewniają gładką i czystą powierzchnię części obudowy |
| Formowana aplikacja | Niestandardowe przemysłowe obudowy z tworzyw sztucznych / obudowy konstrukcyjne / obudowy komponentów wielkoformatowych |
| Proces formowania | Standardowe formowanie wtryskowe tworzyw sztucznych, kompatybilne z wtryskarkami wysokotonażowymi |
| Możliwości produkcyjne | Stabilne czasy cykli, stała jakość części, idealne do produkcji na średnią i dużą skalę |
Zaawansowane funkcje projektowania i produkcji form
1. Układ wnęki 1+1 dla zrównoważonej produkcji
Konfiguracja wnęki 1+1 zapewnia optymalną równowagę pomiędzy wydajnością produkcji i precyzją formowania. Niezależnie od tego, czy chodzi o produkcję dopasowanych lewych i prawych elementów obudowy, czy o podwojenie wydajności pojedynczej części, konstrukcja zapewnia równomierny rozkład stopu, identyczne szybkości chłodzenia i stałą dokładność wymiarową w obu gniazdach. Eliminuje to typowe problemy związane z wieloma wgłębieniami, takie jak nierówne wypełnienie lub wypaczenie części, nawet w przypadku materiału PA6+30GF o dużej lepkości.
2. Solidna konstrukcja ze stali P20
Zbudowane z wstępnie hartowanej stali formierskiej P20, narzędzie to zapewnia wyjątkową stabilność strukturalną i odporność na działanie ścierne włókna szklanego w PA6+30GF. Dzięki jednolitej twardości HRC 28-38 forma jest odporna na zużycie, odkształcenia i zarysowania powierzchni podczas wydłużonych cykli produkcyjnych, zapewniając długoterminową dokładność wymiarową i zmniejszając potrzebę konserwacji. Doskonała przewodność cieplna stali przyczynia się również do stałego chłodzenia i minimalnych wahań między cyklami.
3. System dużych bram dla łodzi podwodnych
Konstrukcja dużej bramy podwodnej (tunelowej) jest specjalnie dostosowana do wielkoformatowych obudów PA6+30GF. W przeciwieństwie do widocznych bram powierzchniowych, system ten podaje materiał ukrytymi kanałami, nie pozostawiając śladów na krytycznych powierzchniach zewnętrznych. Duży rozmiar przewężki uwzględnia wysoką lepkość stopu nylonu wypełnionego szkłem, umożliwiając szybkie i zrównoważone napełnianie, które minimalizuje naprężenia wewnętrzne i zmniejsza ryzyko wypaczenia lub zapadnięcia się w grubościennych sekcjach obudowy.
4. W pełni wypolerowana wnęka i rdzeń
Zarówno powierzchnia wnęki, jak i rdzenia są precyzyjnie polerowane według wysokiego standardu, co stanowi bezpośrednią odpowiedź na kluczowe wyzwanie związane z formowaniem PA6+30GF: pływające na powierzchni włókna. Gładkie, polerowane wykończenie skutecznie tłumi ekspozycję widocznych włókien, zapewniając czyste, profesjonalnie wyglądające części obudowy o spójnej fakturze. Wykończenie to poprawia także uwalnianie z formy, zmniejsza ślady po wyrzuceniu części i poprawia ogólną jakość estetyczną gotowego produktu.
5. Zoptymalizowane chłodzenie dużych części obudowy
Forma została zaprojektowana ze strategicznie rozmieszczonymi kanałami chłodzącymi, aby zapewnić równomierne, szybkie chłodzenie w całej geometrii dużej obudowy. Taka konstrukcja skraca czas cykli, zapobiega nierównomiernemu skurczowi (częsty problem w przypadku grubościennych części z nylonu GF) i utrzymuje wąskie tolerancje wymiarowe krytycznych otworów montażowych i elementów montażowych.
Możliwość dostosowania materiału i podstawowe zalety
PA6+30GF to wysokowydajne tworzywo konstrukcyjne, cenione za wyjątkową wytrzymałość, odporność na ciepło i stabilność wymiarową, dzięki czemu idealnie nadaje się do obudów przemysłowych, szaf elektrycznych i elementów konstrukcyjnych. Jednakże zawartość włókna szklanego stwarza wyjątkowe wyzwania związane z formowaniem:
Ścieranie: Włókna szklane mogą z czasem zużywać powierzchnie formy.
Jakość powierzchni: Włókna mogą migrować na powierzchnię części, tworząc szorstki, niepolerowany wygląd.
Płynność: Wysoka lepkość nylonu wypełnionego GF wymaga solidnych, zrównoważonych systemów wlewowych.
Ta niestandardowa forma została zaprojektowana specjalnie, aby przezwyciężyć następujące problemy:
Twardość i odporność na zużycie stali P20 dorównują ściernemu materiałowi GF, wydłużając żywotność formy.
Polerowane wykończenie wnęki/rdzenia ukrywa włókna powierzchniowe, zapewniając czysty, profesjonalny wygląd części.
Duża brama podwodna zapewnia gładkie, pełne wypełnienie, redukując naprężenia wewnętrzne i wypaczenia.
Kluczowe aplikacje
Ta wysoce precyzyjna forma wtryskowa PA6+30GF przeznaczona jest do produkcji szerokiej gamy części obudów przemysłowych, w tym:
Obudowy urządzeń elektronicznych i obudowy jednostek sterujących
Samochodowe wsporniki konstrukcyjne i powłoki elementów wewnętrznych
Obudowy i osłony maszyn przemysłowych
Elementy konstrukcyjne i części podstawowe urządzeń elektrycznych
Niestandardowe obudowy z tworzyw sztucznych o wysokiej wytrzymałości, wymagające trwałości i precyzji
Zapewnienie jakości i wsparcie posprzedażne
Każda forma wtryskowa poddawana jest rygorystycznemu, wieloetapowemu procesowi kontroli jakości, obejmującemu:
Weryfikacja twardości stali i materiału
Sprawdzanie dokładności wymiarowej wszystkich krytycznych cech formy
Kontrola wykończenia powierzchni wypolerowanych powierzchni wnęki i rdzenia
Próbne przebiegi formy w celu sprawdzenia czasu cyklu, jakości części i wydajności bramy
Zapewniamy kompleksowe wsparcie posprzedażowe, w tym wskazówki dotyczące konserwacji form, rozwiązywanie problemów technicznych i usługi modyfikacji, aby zapewnić płynne działanie produkcji przez długie lata.
