| Pełne szczegóły | parametru |
|---|---|
| Nazwa formy | Forma Overmold 1×1 do PC Makrolon 2407 + TPE/TPU Shore A 65 |
| Identyfikator produktu | 25410003140 (część TPE/TPU) + 25410003140 część dodatkowa (część PC) |
| Układ wnęki | 1×1 na materiał (dwie oddzielne formy lub konfiguracja dwustrzałowej formy obtryskowej) |
| Przybory | 1. Część sztywna: PC Makrolon 2407 (Bayer Covestro, gatunek przemysłowy, modyfikowany udarowo) 2. Miękka warstwa wierzchnia: TPE lub TPU, twardość Shore A 65 |
| Stal pleśni | 1.2344 (40CrMnMo7) Stal narzędziowa do pracy na gorąco, hartowana do HRC48–50 (wnęka i rdzeń) |
| Wykończenie powierzchni | Tekstura VDI 30 (matowe wykończenie klasy przemysłowej, jednolite w przypadku obu materiałów) |
| System biegaczy | Duży kanał chłodzący wlewu (zrównoważony przepływ zarówno dla materiałów sztywnych, jak i miękkich) |
| Życie pleśni | ≥ 1 000 000 cykli (przy odpowiedniej konserwacji) |
| Typ procesu | Obtrysk sekwencyjny (najpierw formowana część PC, a następnie natryskiwana część TPE/TPU na podłoże) |
Wybór materiału: 1.2344 to najwyższej jakości stal narzędziowa do pracy na gorąco, wybrana ze względu na jej wyjątkową wytrzymałość, odporność na ciepło i odporność na zużycie – krytyczne przy formowaniu zarówno sztywnych materiałów PC, jak i miękkich materiałów TPE/TPU. Obrobiony cieplnie do HRC48–50, wytrzymuje wysokie ciśnienia wtrysku, cykle termiczne i ścierny charakter wypełnianych/modyfikowanych polimerów, zapewniając długą żywotność formy i stabilność wymiarową.

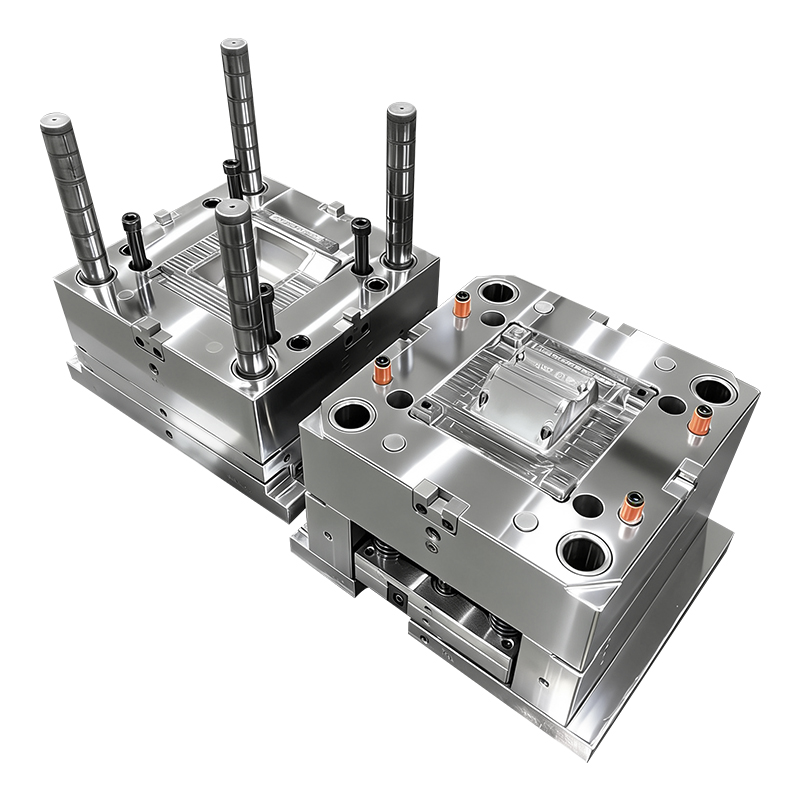

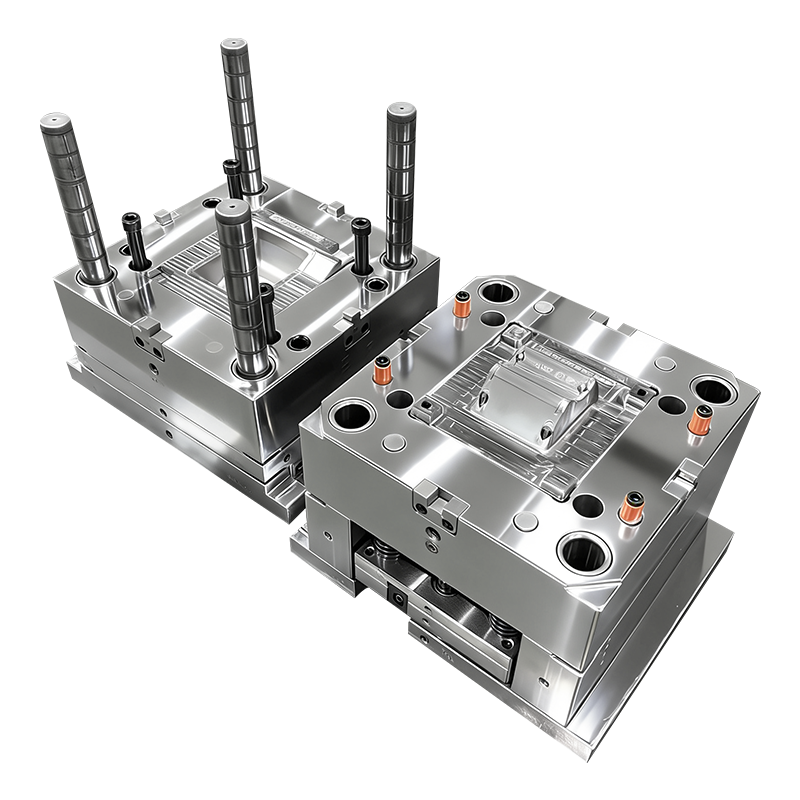

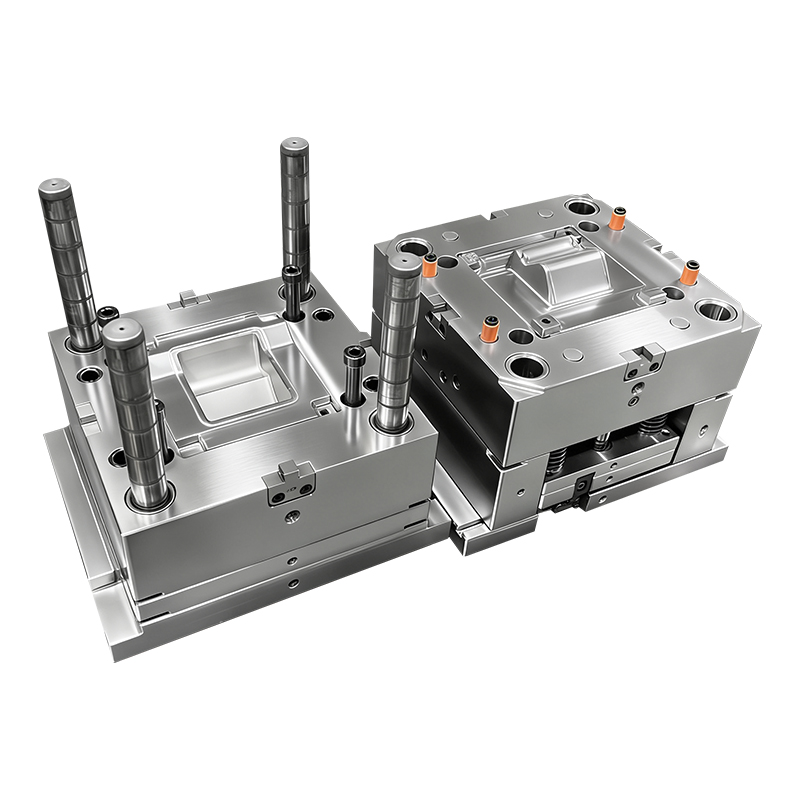

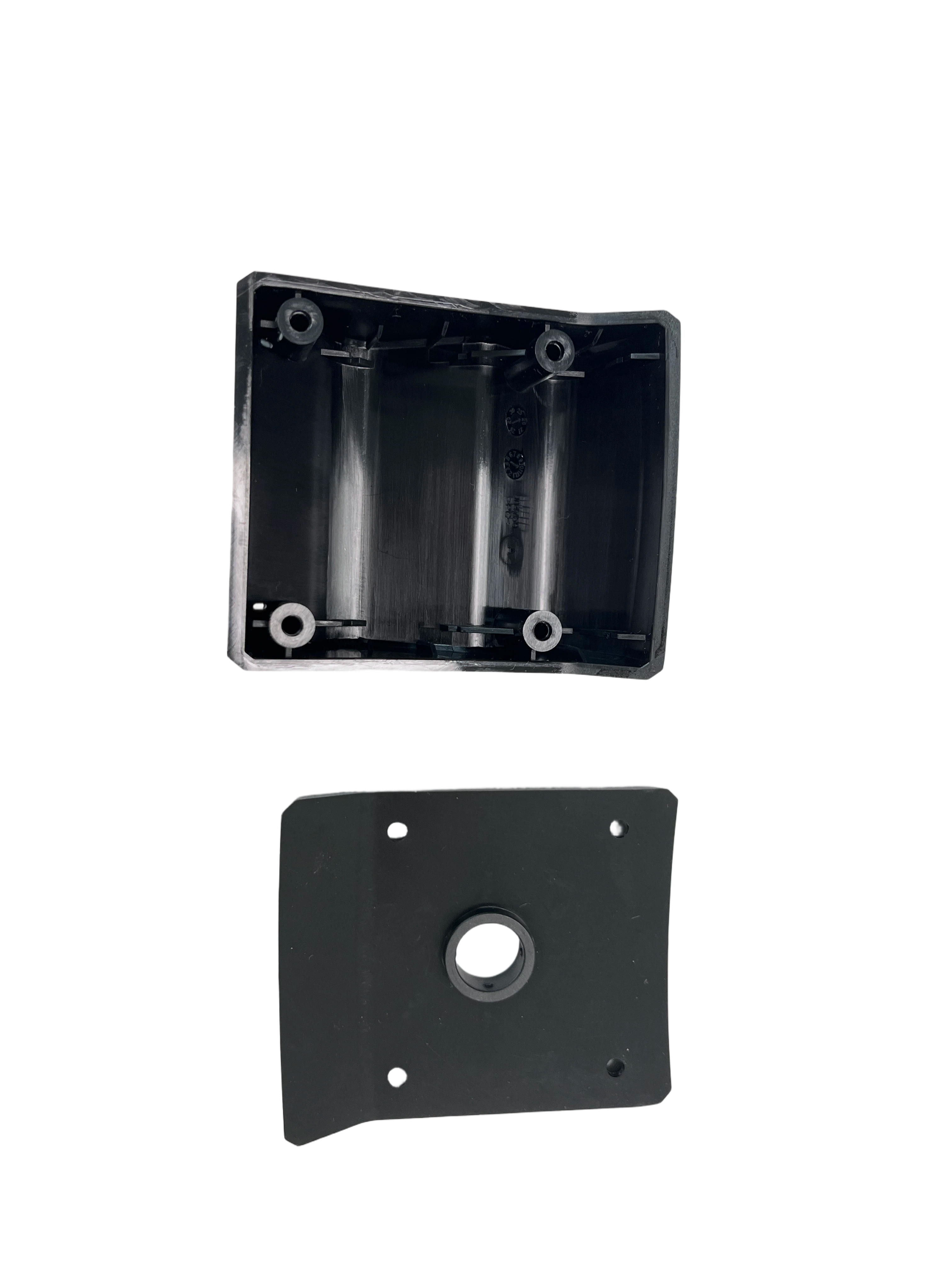

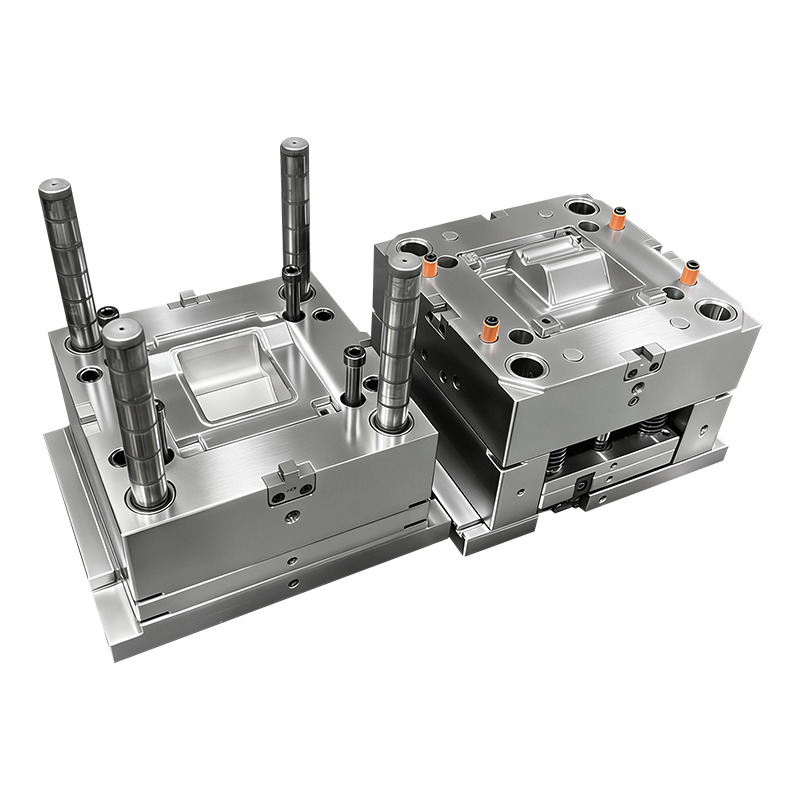

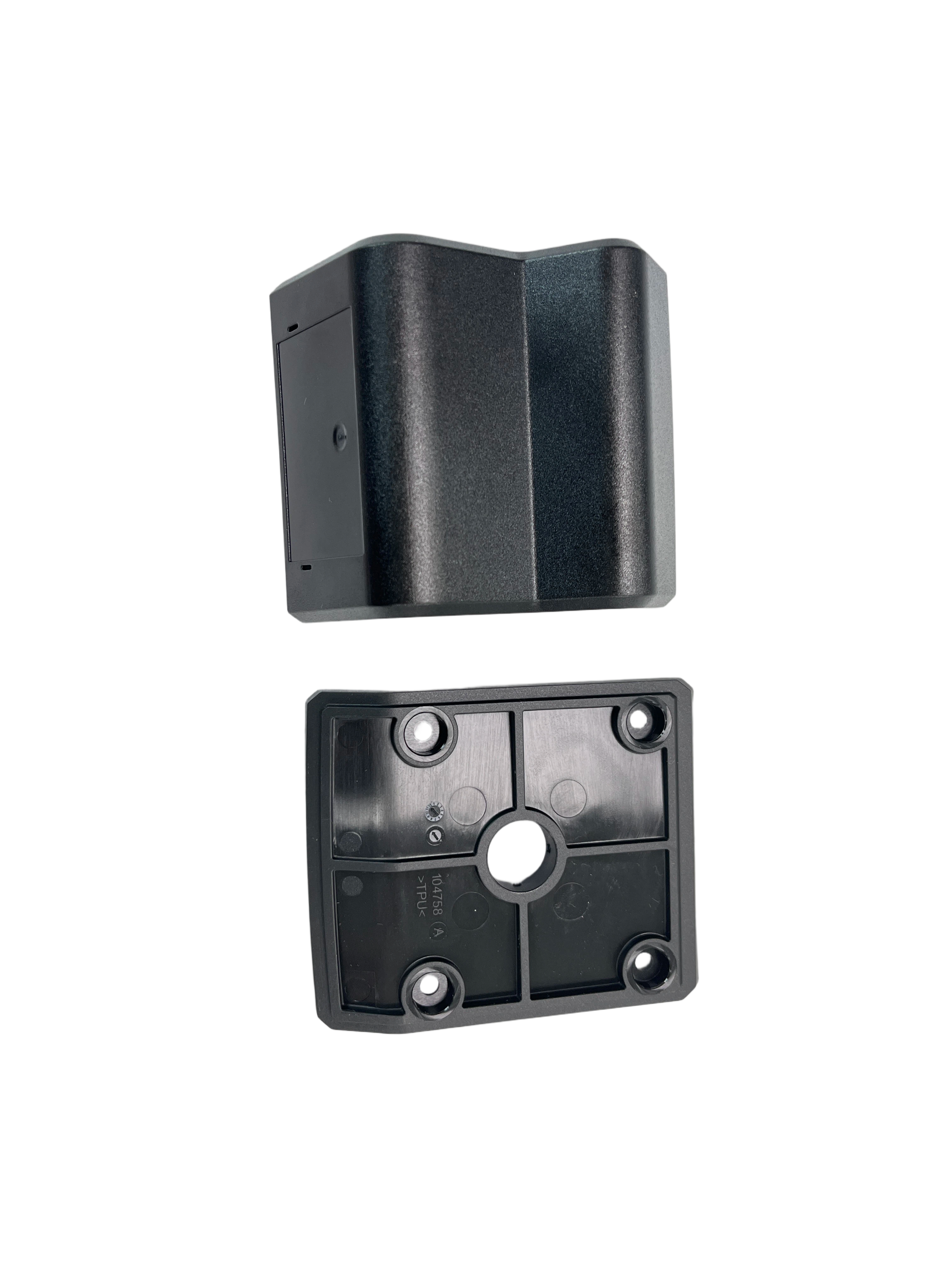

Struktura: Forma ma solidną podstawę klasy przemysłowej z precyzyjnie obrobionymi wnękami i rdzeniami. Układ wnęki 1×1 pozwala na skupioną kontrolę nad krytycznymi wymiarami każdej części, co jest idealne w przypadku złożonych geometrii, takich jak kątowy, żebrowany komponent PC i płaska, wielootworowa płyta TPE/TPU.
Forma jest wykończona zgodnie z VDI 30 (Ra ≈ 2,5–3,0 μm), standardową teksturą przemysłową, która zapewnia spójny matowy wygląd. To wykończenie zostało wybrane z dwóch kluczowych powodów:
Zapewnia doskonałą przyczepność i właściwości antypoślizgowe części TPE/TPU, zwiększając jej wydajność funkcjonalną.
Ukrywa drobne niedoskonałości powierzchni (np. linie przepływu, ślady opadania) powszechne przy formowaniu PC i TPE, zapewniając jednocześnie jednolitą teksturę obu materiałów, co zapewnia spójny wygląd montażu.
System zimnych kanałów z dużymi wlewami jest zoptymalizowany dla obu materiałów:
Dla PC Makrolon 2407: Duży wlew zmniejsza spadek ciśnienia, zapewniając całkowite wypełnienie grubego, złożonego komponentu PC bez krótkich wtrysków lub wad płynięcia na zimno.
Dla TPE/TPU Shore A 65: Szeroki, wyważony wlew minimalizuje naprężenia ścinające działające na miękki polimer, zapobiegając degradacji materiału i zapewniając równomierny przepływ do gniazda formy.
Konstrukcja zimnego kanału jest opłacalna i łatwa w utrzymaniu, dzięki czemu idealnie nadaje się do produkcji przemysłowej, gdzie należy zminimalizować przestoje.
Właściwości materiału: Makrolon 2407 to poliwęglan modyfikowany udarowo, charakteryzujący się wysoką wytrzymałością, dobrą odpornością na promieniowanie UV i niskimi temperaturami, dzięki czemu idealnie nadaje się do przemysłowych elementów konstrukcyjnych.
Uwagi dotyczące formowania: Forma jest zaprojektowana tak, aby wytrzymać wysoką temperaturę topnienia PC (~280–320°C) i wymagać dużej siły zwarcia. Układ 1×1 pozwala na precyzyjną kontrolę szybkości chłodzenia, minimalizując wypaczenia w grubej, zakrzywionej geometrii.
Właściwości materiału: Shore A 65 TPE/TPU równoważy miękkość i trwałość, zapewniając pochłanianie uderzeń, tłumienie wibracji i powierzchnię antypoślizgową. Został zaprojektowany tak, aby bezpiecznie wiązać się z podłożem PC podczas formowania.
Uwagi dotyczące formowania: Forma charakteryzuje się precyzyjnymi funkcjami wyrównywania, aby zapewnić, że miękki materiał przepływa tylko na wyznaczoną powierzchnię PC, eliminując wypływkę lub migrację materiału. Konstrukcja z dużymi wylewami zapobiega degradacji TPE/TPU wywołanej ścinaniem, zachowując jego twardość i elastyczność w skali Shore'a A 65.
Osłony ochronne na sprzęt ciężki
Elementy tłumiące drgania do maszyn
Przemysłowe uchwyty i uchwyty do narzędzi
Części wykończenia wnętrza/zewnętrznego samochodu
Obudowy urządzeń elektronicznych z powierzchniami typu soft-touch
Rozszerzenie układu gniazd (wiele gniazd 1×2, 1×4 w celu zwiększenia produkcji)
Ulepszenia systemu bramowego (gorące kanały/zasuwa zaworowa zapewniające zerową produkcję złomu)
Modyfikacje wykończenia powierzchni (niestandardowe tekstury VDI/SPI, obszary polerowane lub teksturowane)
Ulepszenia stali formierskiej (gatunki odporne na korozję do zastosowań medycznych/pomieszczeń czystych)
Dopasowania specyficzne dla materiału (kompatybilność z innymi gatunkami PC lub twardościami TPE/TPU)
Integracja procesów wtórnych (np. formowanie wtryskowe, osprzęt montażowy)
Zoptymalizowany pod kątem overmoldingu: Konstrukcja formy zapewnia doskonałe wyrównanie i połączenie pomiędzy PC a częściami TPE/TPU, eliminując błędy montażowe.
Długotrwała wydajność: stal 1.2344 o twardości HRC 48–50 zapewnia miliony cykli stałej produkcji, zmniejszając koszty wymiany.
Wszechstronna kompatybilność: współpracuje z dwoma różnymi materiałami, dzięki czemu idealnie nadaje się do wieloelementowych zespołów przemysłowych.
Ekonomiczna produkcja: system zimnych kanałów zmniejsza koszty początkowe i konserwację, a układ 1×1 zapewnia precyzyjną kontrolę nad jakością każdej części.
