1. Przegląd produktu

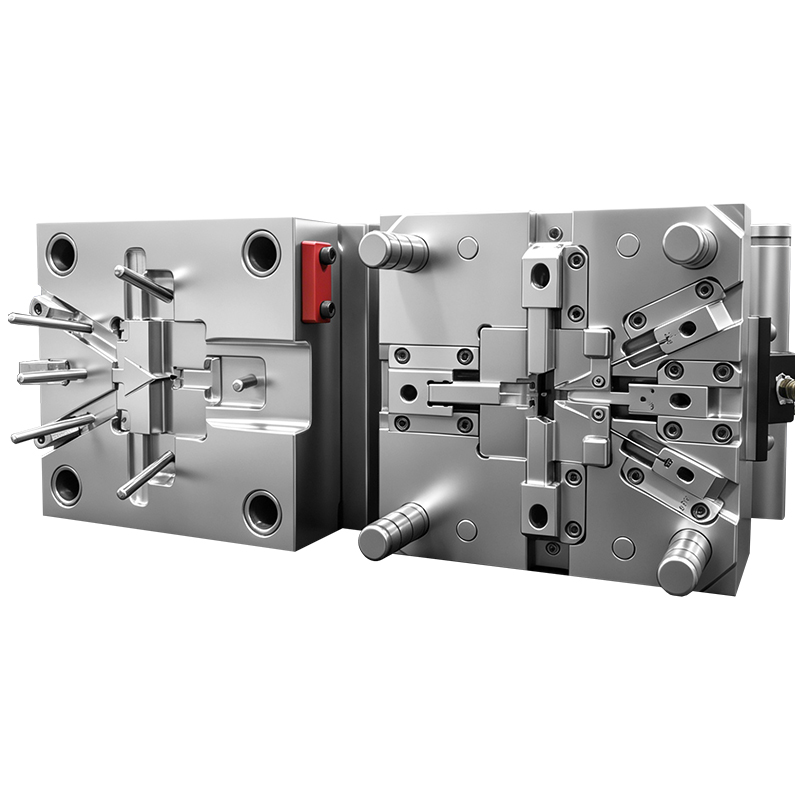

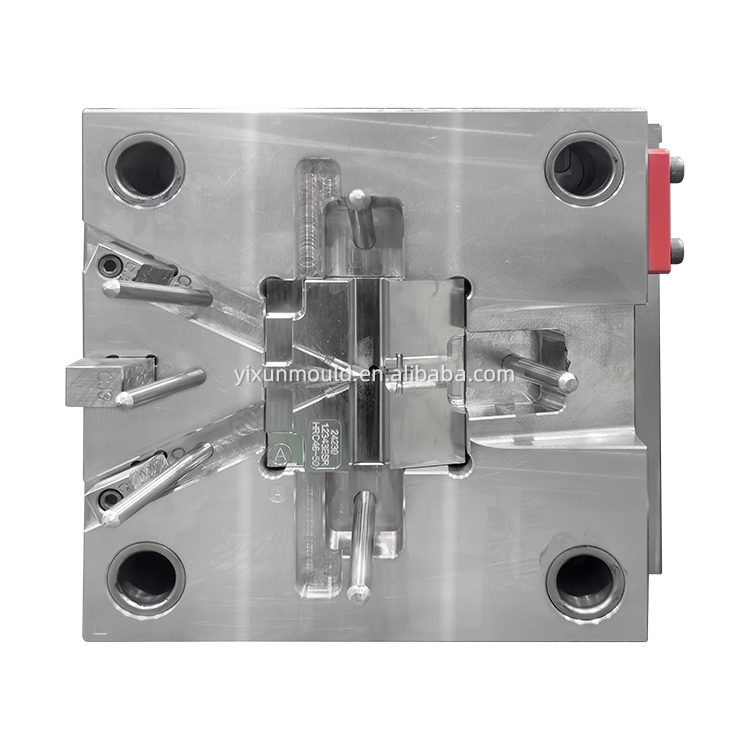

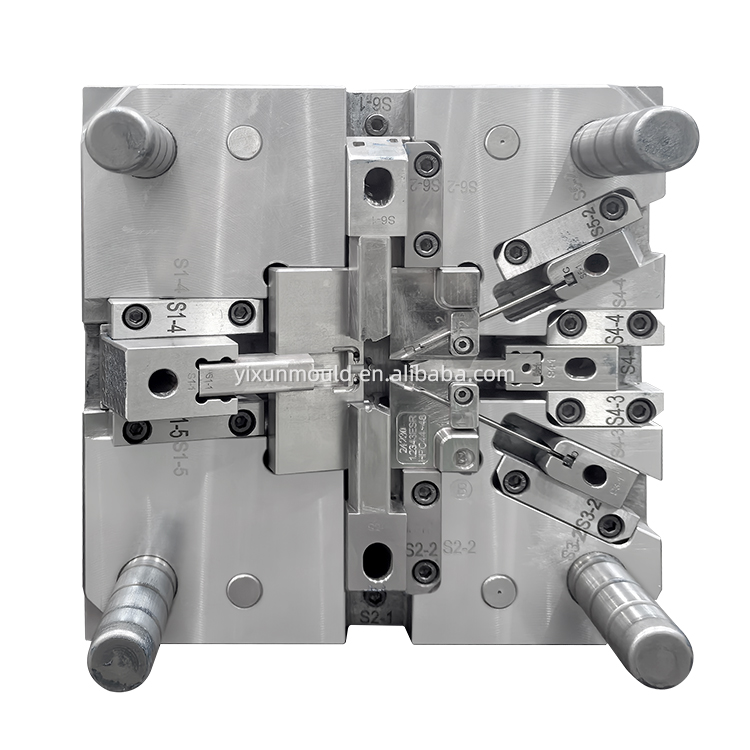

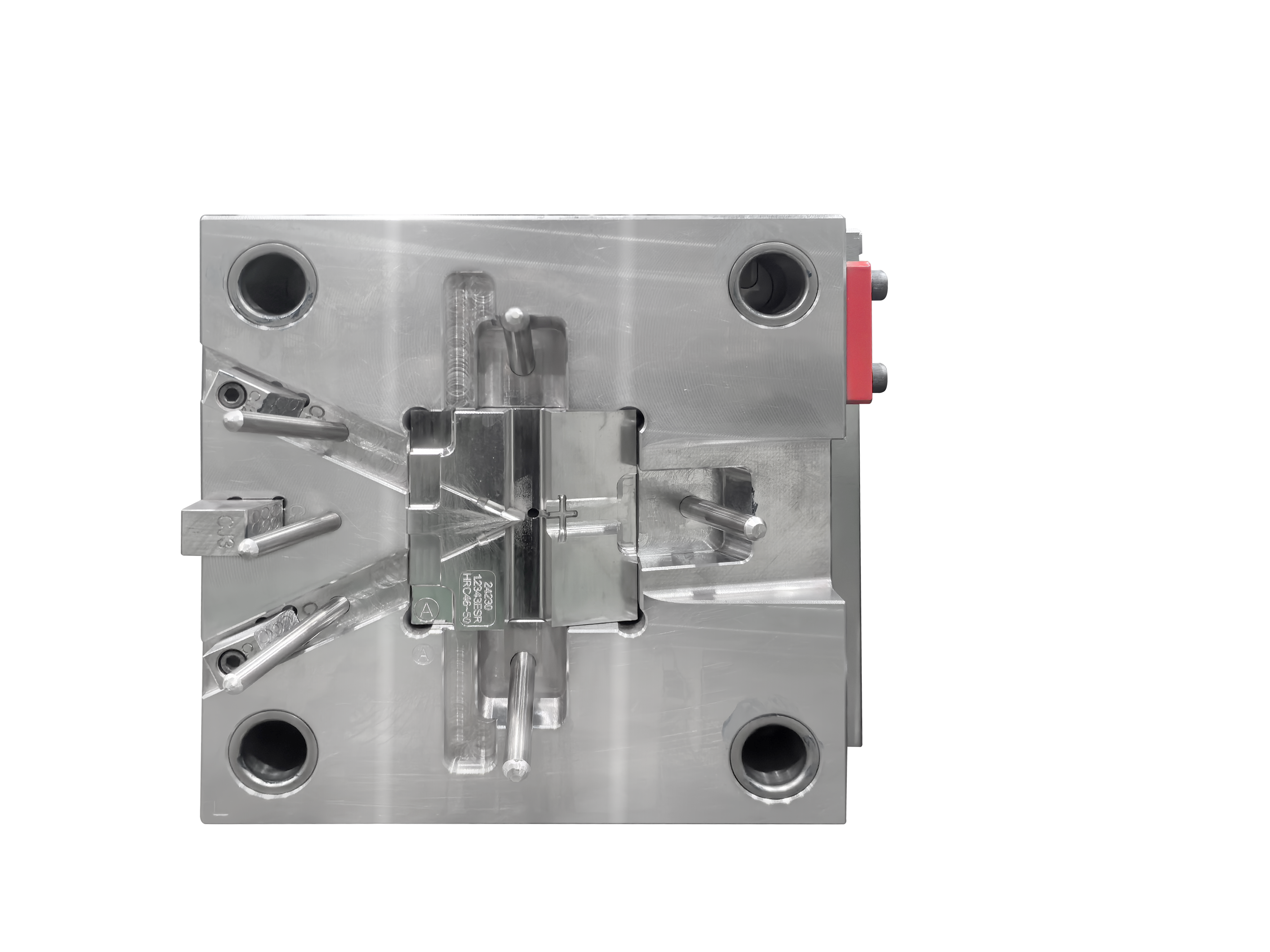

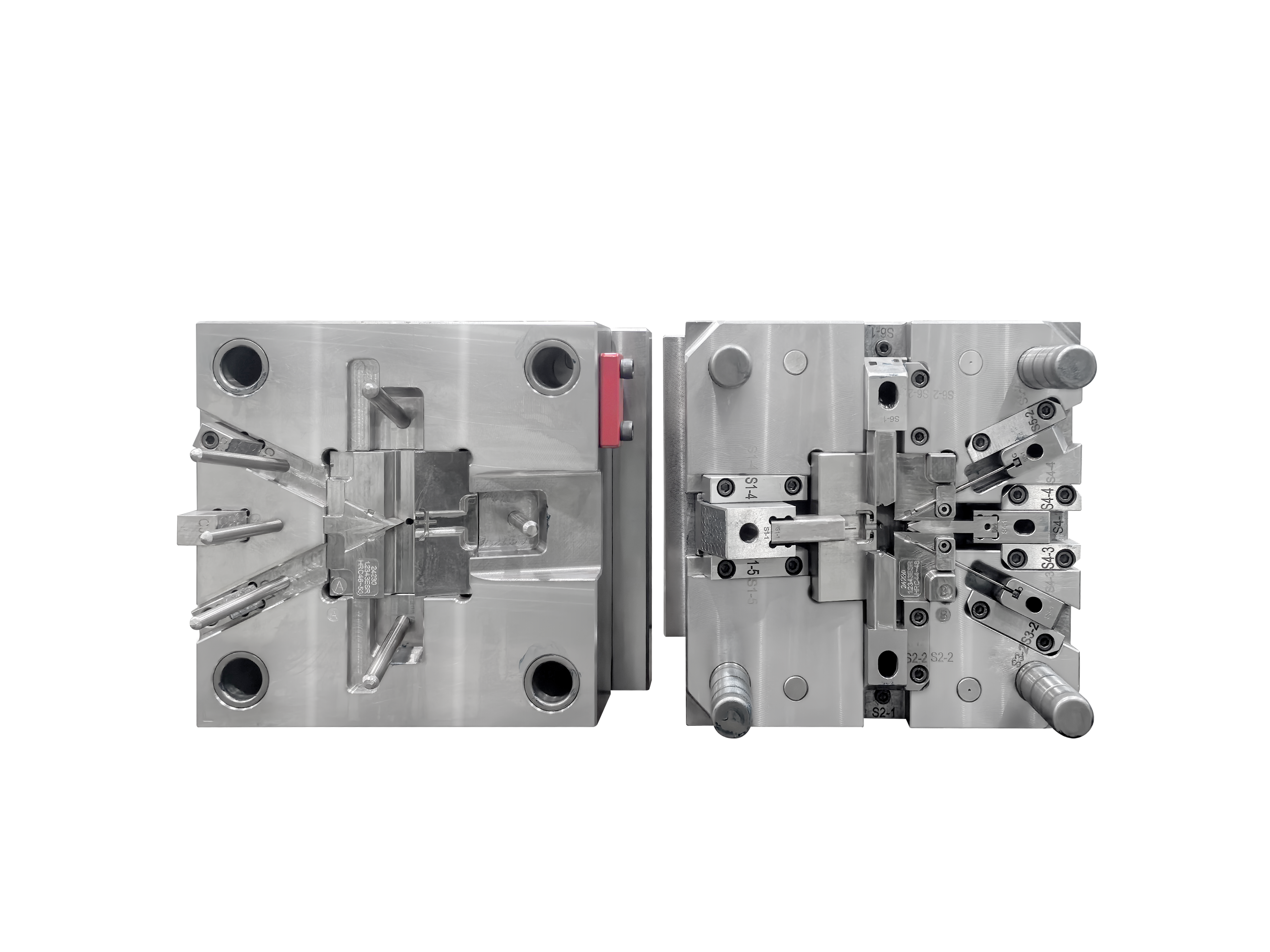

Zapewniamy kompleksową, zindywidualizowaną produkcję form wtryskowych i usługę formowania wtryskowego złączek rurowych PA66+30GF. Ta długa, cylindryczna złączka końcowa rury z tworzywa sztucznego jest formowana z tworzywa konstrukcyjnego PA66 wypełnionego w 30% włóknem szklanym, dopasowanego do dostosowanej do indywidualnych potrzeb formy wtryskowej wykonanej z najwyższej jakości wstępnie hartowanej stali formierskiej XPM, hartowanej do HRC37 ~ 43. Forma wtryskowa z pojedynczą wnęką jest wyposażona w ukrytą bramę podwodną + system podawania zasuwy bocznej, a powierzchnia wnęki formy jest wykończona standardową jednolitą teksturą trawienia VDI24. Wszystkie gotowe formy wtryskowe przechodzą rygorystyczną kontrolę wymiarów i powierzchni przed wysyłką w celu stabilnej masowej produkcji małych partii i prototypów złączy rurowych o wysokiej wytrzymałości.
2. Tabela specyfikacji technicznych
| Pozycja | Szczegółowy parametr |
| Formowany komponent | Cylindryczna złączka / zaślepka rury z tworzywa sztucznego |
| Surowiec do formowania | PA66+30% wzmocniony włóknem szklanym |
| Układ wnęki formy | 1×1 Pojedyncza niezależna wnęka |
| Stal rdzeniowa i matrycowa | Wstępnie hartowana stal na formy XPM |
| Stalowa twardość | HRC37~43 |
| Powierzchnia wnęki | Standardowe wykończenie teksturą wytrawioną VDI24 |
| Struktura bramkowa | Hybrydowa ukryta brama do łodzi podwodnej + brama boczna |
| Tryb współpracy | Niestandardowa forma wtryskowa OEM/ODM + formowanie masowe |
3. Podstawowe zalety
✅ Forma wtryskowa Premium XPM HRC37-43
Wstępnie hartowana stal XPM charakteryzuje się stabilną, jednolitą twardością HRC37-43, doskonałą wydajnością polerowania i trawienia tekstury, dużą odpornością na zużycie, szczególnie w przypadku formowania ściernego PA wypełnionego GF. Standardowa tekstura wgłębienia VDI24 pozwala uniknąć błyszczących śladów poślizgu na powierzchni części, poprawia zewnętrzny wygląd antypoślizgowy nypla, jednocześnie zakrywając drobne ślady przepływu podczas formowania, skutecznie obniżając wskaźnik odrzutów podczas ciągłego wtrysku PA66 + 30GF.
✅ Niestandardowy projekt z pojedynczą wnęką 1 × 1
Forma z pojedynczą wnęką doskonale pasuje do opracowywania prototypów nowych produktów i małych, niestandardowych zamówień seryjnych, jest elastyczna w przypadku zmiany wymiarów na długości złączki rurowej i średnicy zewnętrznej bez ogromnych kosztów modyfikacji formy.
✅ Podwójny system łodzi podwodnej + bocznej bramy hybrydowej
Ukryta brama łodzi podwodnej jest ustawiona na gładkiej zewnętrznej powierzchni cylindra smoczka w celu automatycznego pęknięcia po wyrzuceniu z niewidocznymi pozostałościami bramy; boczna brama jest umieszczona na pogrubionej zaślepce końcówki złączki, aby zagwarantować pełne wypełnienie stopionym tworzywem sztucznym, wyeliminować defekty krótkiego strzału na zamkniętej konstrukcji końcowej długiego cylindrycznego złączki.
✅ Właściwość złączki rurowej PA66+30GF o wysokiej wytrzymałości
Wzmocniony w 30% włóknem szklanym PA66 zapewnia wyjątkową wytrzymałość na rozciąganie, odporność na wysoką temperaturę i stabilność wymiarową, a solidna cylindryczna złączka zapewnia szczelne zatykanie i uszczelnianie rurociągu cieczy, odporne na odkształcenia pełzające pod ciśnieniem hydraulicznym.
✅ Możliwość pełnej personalizacji
Weryfikujemy całkowitą długość, średnicę zewnętrzną i stopień tekstury VDI formy wtryskowej na podstawie rysunków 2D/3D lub próbek fizycznych klienta, opcjonalnie na życzenie zmieniamy materiał na niewzmocniony PA66/PP.
4. Główne obszary zastosowań
Mała złączka wtykowa rurociągu pneumatycznego
Zatyczka blokująca końcówkę rurociągu oczyszczacza wody do użytku domowego
Złączka uszczelniająca przewód płynu samochodowego
Miniaturowe hydrauliczne łączniki rurowe do urządzeń przemysłowych
5. Standardowy przebieg usług niestandardowych
Klient dostarcza rysunek 3D lub próbkę fizyczną smoczka →2. Analiza DFM i projekt konstrukcyjny formy wtryskowej →3. Obróbka CNC+EDM + trawienie tekstury VDI24 dla rdzenia i wnęki XPM →4. Obróbka podwójnej łodzi podwodnej i prowadnicy bocznej + montaż formy →5. Próbna iniekcja PA66+30GF i potwierdzenie próbki →6. Masowe formowanie na zamówienie po zatwierdzeniu próbki przez klienta
Sekcja często zadawanych pytań
P1: Ile wtrysków może wykonać ta forma wtryskowa XPM?
Odp.: Przy regularnej konserwacji forma wtryskowa HRC37-43 XPM może stale osiągać ponad 480 000 wtrysków do produkcji złączy rurowych PA66 wypełnionych materiałem ściernym.
P2: Czy możemy modyfikować długość lub średnicę złączki w gotowej formie wtryskowej?
Odp.: Nasz wewnętrzny warsztat zajmujący się formami może dokonać przeglądu wkładki rdzeniowej w celu dostosowania wymiaru złączki w oparciu o zaktualizowane rysunki techniczne.
P3: Czy klienci mogą otrzymać przedprodukcyjne próbki próbne przed zamówieniem zbiorczym?
Odp.: Tak, po ukończeniu formy organizujemy próbki prototypów PA66 + 30GF w celu weryfikacji wytrzymałości i wymiarów.
P4: Czy ta forma wtryskowa może wytwarzać niewzmocnioną złączkę z tworzywa sztucznego PA66?
Odp.: Dostępne po dostrojeniu parametrów wtrysku i regulacji przepływu zasuwy na podstawie naszej oceny technicznej.
