Niestandardowa forma wtryskowa do płyty montażowej z tworzywa sztucznego PP | 1*2 Podwójna wnęka 738H HRC35-40 Połączona łódź podwodna i brama boczna Całkowicie drobno polerowany rdzeń i wnęka Forma wtryskowa, OEM PP Płyta mocująca Formowanie na zamówienie
1. Przegląd produktu

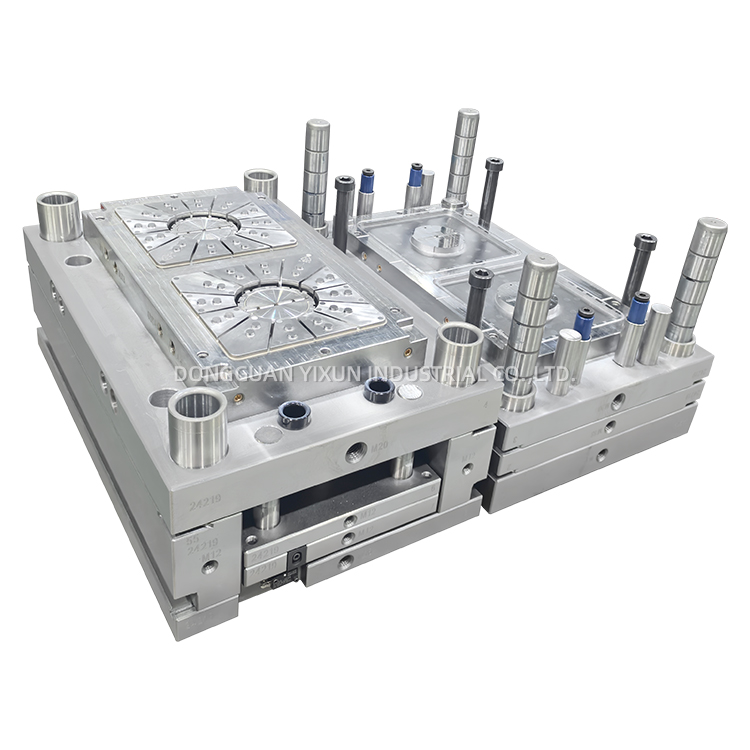

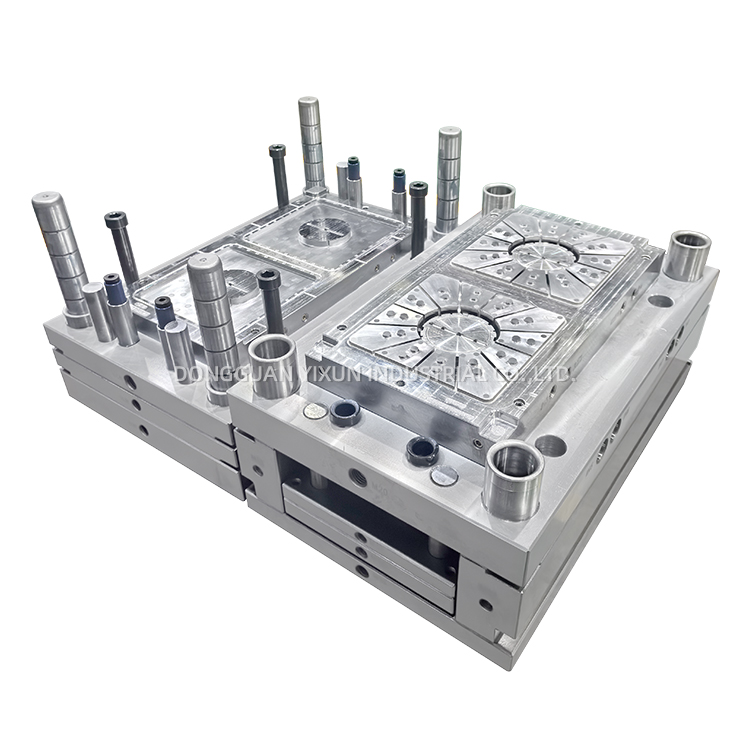

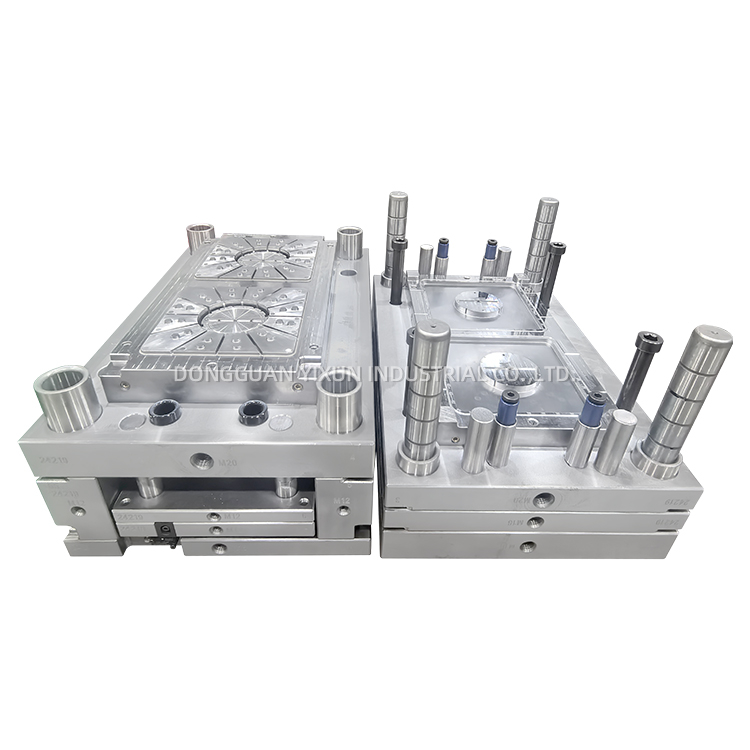

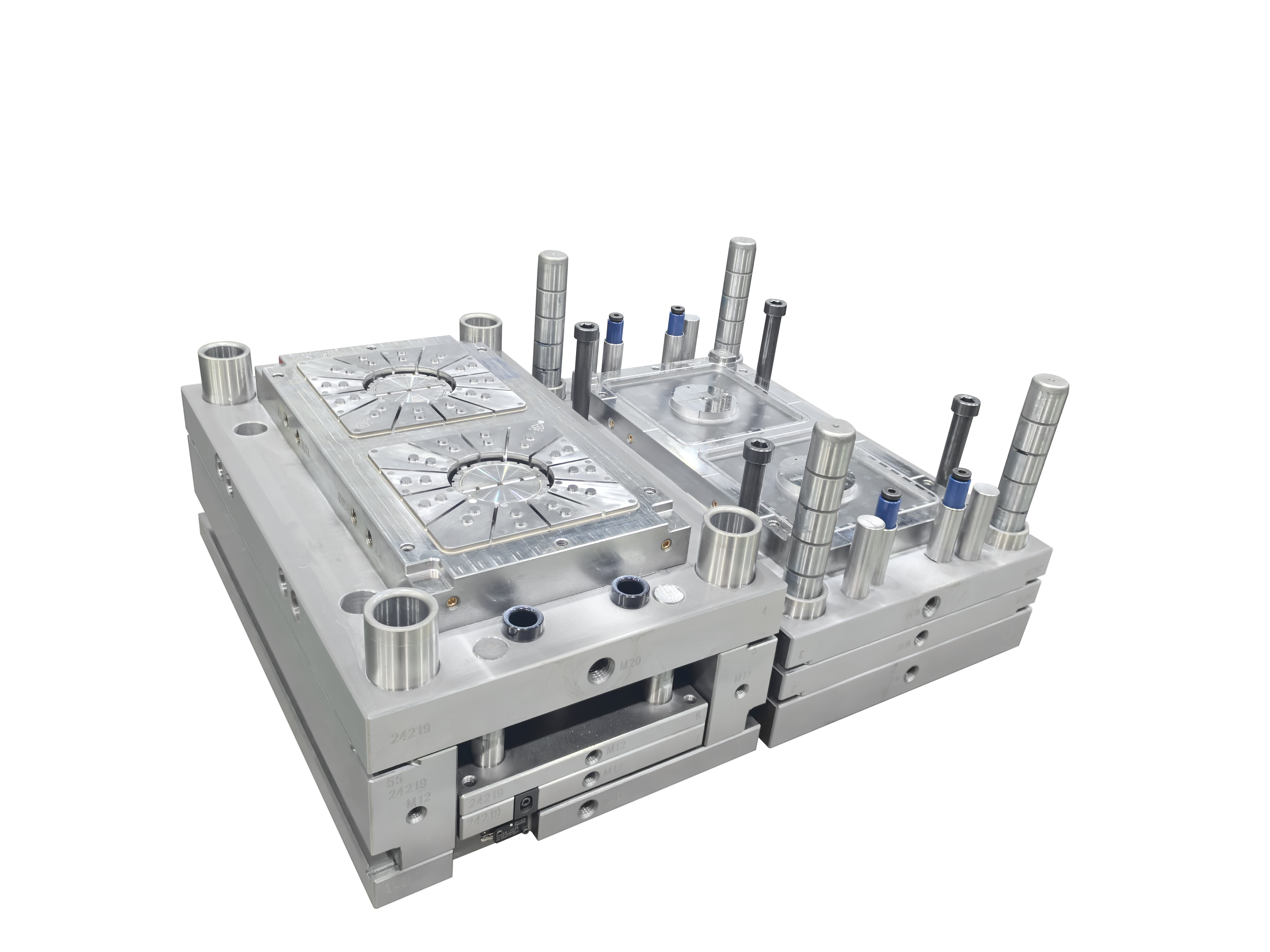

Dostarczamy kompleksowe, dostosowane do indywidualnych potrzeb opracowywanie form wtryskowych i usługi formowania wtryskowego płyt montażowych z pierwotnego PP. Ta kwadratowa podstawa mocująca wzmocniona promieniowymi żebrami jest produkowana z wysokowydajnego surowca PP, dopasowanego do dostosowanej do indywidualnych potrzeb formy wtryskowej wykonanej z wstępnie hartowanej stali formierskiej 738H o twardości HRC35 ~ 40. Forma wtryskowa została zaprojektowana jako układ z dwiema gniazdami 1×2, umożliwiający produkcję dwóch gotowych plastikowych płyt montażowych na pojedynczy wtrysk. Przyjmuje połączony system podwójnego zasilania ukrytej bramy podwodnej + bocznej bramy; zarówno rdzeń, jak i wgłębienie poddawane są precyzyjnemu, dokładnemu polerowaniu, a logo produktu jest wstępnie wytrawione we wnęce w celu jednoetapowego zintegrowanego formowania. Wszystkie gotowe formy wtryskowe przechodzą rygorystyczną kontrolę jakości wymiarów i powierzchni przed dostawą, aby zagwarantować stabilną masową produkcję średnioseryjną przemysłowych płyt montażowych z tworzyw sztucznych.
2. Tabela specyfikacji
| Pozycja | Szczegółowa specyfikacja techniczna |
| Produkt formowany | Podstawa montażowa z PP z promieniowym żebrem i kwadratem |
| Surowiec do formowania | Dziewiczy polipropylen PP |
| Układ wnęki formy | Podwójna niezależna wnęka 1×2 |
| Stal rdzeniowa i matrycowa | 738H Wstępnie hartowana stal formierska |
| Stalowa twardość | HRC 35~40 |
| Wykończenie wnęki i rdzenia | Pełna precyzja, drobno polerowana powierzchnia |
| Projekt bramkowania | Hybrydowa ukryta brama do łodzi podwodnej + prowadnica bocznej bramy |
| Tryb współpracy | Niestandardowa forma wtryskowa OEM / ODM + masowe formowanie PP |
3. Podstawowe zalety
✅ Stabilna forma wtryskowa 738H HRC35-40
Wstępnie hartowana stal formierska 738H charakteryzuje się jednolitą twardością HRC35-40, doskonałą obrabialnością i wyjątkową wydajnością polerowania dokładnego bez obróbki cieplnej po hartowaniu, co skutecznie skraca czas realizacji obróbki formy. Drobno wypolerowany rdzeń i wnęka eliminują linie przepływu, zapadnięcia i zadziory na powierzchni części PP, znacznie obniżając wadliwy stosunek podczas ciągłego wtryskiwania PP i wydłużając całą żywotność formy wtryskowej.
✅ Ekonomiczny układ z dwiema wnękami 1×2
Dwie gotowe płyty montażowe formowane na cykl formowania doskonale równoważą koszty produkcji form i wydajność produkcji, idealnie nadają się do zamówień średnionakładowych i iteracyjnego opracowywania próbek nowych produktów, skutecznie obniżając jednostkowe koszty produkcji dla klientów.
✅ Podwójna łódź podwodna + konstrukcja bocznej bramy hybrydowej
Ukryta brama łodzi podwodnej jest umieszczona na płaskiej zewnętrznej widocznej powierzchni płyty montażowej; automatycznie odrywa się podczas wyrzucania części, bez śladów pozostałości, co pozwala zachować schludny wygląd. Zasuwa boczna jest ustawiona w pozycji grubego żebra i krawędzi, aby zapewnić pełne plastikowe wypełnienie rozproszonych otworów montażowych i promieniowych żeber wzmacniających, zapobiegając zwarciom lub deformacjom konstrukcji mocującej płyty.
✅ Zoptymalizowana konstrukcja płyty montażowej z PP
Promieniowe, promieniujące żebra wzmacniające znacząco poprawiają odporność na ściskanie podstawy i sztywność konstrukcyjną; liczne rozproszone otwory na śruby ułatwiają instalację blokowania sprzętu; Centralny okrągły otwór zapewnia miejsce na penetrację szybu/rurociągu, wstępnie uformowane zintegrowane logo narożne pozwala zaoszczędzić koszty wtórnego znakowania sitodrukiem. Virgin PP zapewnia doskonałą odporność chemiczną i lekkość przy długotrwałym użytkowaniu w pomieszczeniach i na zewnątrz.
✅ Pełne wsparcie w zakresie dostosowywania
Weryfikujemy wymiary zewnętrzne podstawy, rozstaw otworów montażowych, układ żeber i zawartość wygrawerowanego logo na formie wtryskowej ściśle w oparciu o rysunki 2D/3D klientów lub próbki fizyczne, dostępne do zmiany surowca na HDPE/ABS po ocenie technicznej.
4. Zakres zastosowania
Podstawa montażowa dolnego mocowania silnika i wentylatora chłodzącego
Wewnętrzna płyta konstrukcyjna urządzenia gospodarstwa domowego
Mała pompa wodna i podstawa z tworzywa sztucznego do maszyn automatyki
Stała płyta nośna do montażu rurociągów
5. Standardowy przepływ pracy w ramach usług niestandardowych
Klient dostarcza rysunek 3D lub próbkę fizycznej płyty montażowej →2. Analiza wykonalności DFM i projekt konstrukcyjny formy wtryskowej →3. Precyzyjna obróbka CNC + pełne dokładne polerowanie rdzenia i wnęki 738H + wytrawienie wnęki logo →4. Wykonanie podwójnej łodzi podwodnej i prowadnicy bramy bocznej + montaż formy →5. Próbny wtrysk Virgin PP i potwierdzenie próbki →6. Produkcja masowa po zatwierdzeniu próbki przez klienta
FAQ
P1: Ile wtrysków może wytrzymać ta forma wtryskowa 738H?
Odp.: Przy regularnej codziennej konserwacji forma wtryskowa HRC35-40 738H może stale osiągać ponad 430 000 stabilnych wtrysków do ciągłej produkcji płyt montażowych PP.
P2: Czy możemy dostosować rozmiar otworu lub zarys podstawy gotowej formy wtryskowej?
Odp.: Nasz profesjonalny warsztat zajmujący się formami może dokonać przeglądu wymiennych wkładek, aby zmodyfikować rozstaw otworów i wymiar zewnętrzny w postaci zaktualizowanych plików projektowych.
P3: Czy klienci mogą otrzymać przedprodukcyjne próbki próbne przed formowaniem masowym?
Odp.: Tak, próbki prototypów PP zostaną przygotowane do kontroli wymiarów i wyglądu po ukończeniu formy.
P4: Czy ta forma wtryskowa może wytworzyć płytę montażową HDPE/ABS?
Odp.: Po dostrojeniu parametrów wtrysku i optymalizacji prowadnicy, zgodnie z naszym potwierdzeniem technicznym, zgodnie z formowaniem materiału HDPE lub ABS.
