1*2 wnęka ABS klasy medycznej duża forma bramy łodzi podwodnej 738H HRC35-40 stal VDI 24 wykończenie obudowa lasera plastikowa forma wtryskowa

1*2 wnęka ABS klasy medycznej duża forma bramy łodzi podwodnej 738H HRC35-40 stal VDI 24 wykończenie obudowa lasera plastikowa forma wtryskowa

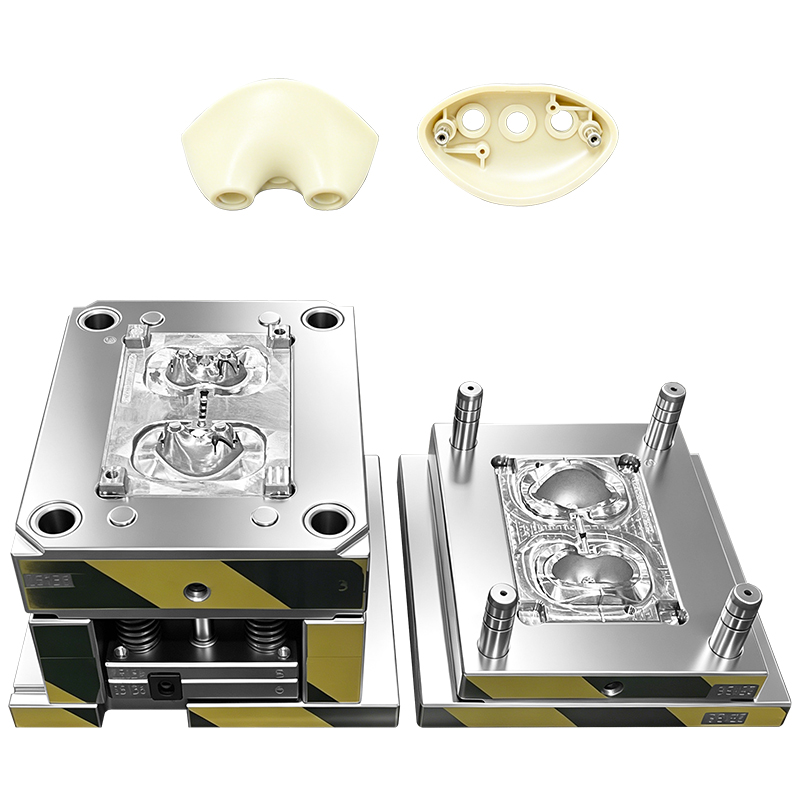

Ta precyzyjna forma wtryskowa z wnęką 1×2 została zaprojektowana na zamówienie do produkcji obudów z tworzywa ABS klasy medycznej do terapii laserowej/urządzeń medycznych. Wykonana ze wstępnie hartowanej stali formierskiej 738H (HRC35-40), wyposażona w duży system bram podwodnych i teksturowane wykończenie wnęki VDI 24, forma ta zapewnia stałą dokładność wymiarową, jakość powierzchni gotowej do sterylności i długoterminową stabilność komponentów klasy medycznej. Jest zoptymalizowany pod kątem wielkoseryjnej produkcji ergonomicznych obudów urządzeń laserowych, spełniając rygorystyczne wymagania higieniczne i regulacyjne.

Ilość：
Stan dostępności:





Zapytaj Dodaj do koszyka zapytań

Model：
25136
marka produktu：
Yixun- medical

Opis produktu

Przegląd produktu

Ta precyzyjna forma wtryskowa z wnęką 1×2 została zaprojektowana na zamówienie do produkcji obudów z tworzywa ABS klasy medycznej do terapii laserowej/urządzeń medycznych. Wykonana ze wstępnie hartowanej stali formierskiej 738H (HRC35-40), wyposażona w duży system bram podwodnych i teksturowane wykończenie wnęki VDI 24, forma ta zapewnia stałą dokładność wymiarową, jakość powierzchni gotowej do sterylności i długoterminową stabilność komponentów klasy medycznej. Jest zoptymalizowany pod kątem wielkoseryjnej produkcji ergonomicznych obudów urządzeń laserowych, spełniając rygorystyczne wymagania higieniczne i regulacyjne.

Specyfikacje formy rdzeniowej

Specyfikacja	parametrów
Nazwa produktu	Forma wtryskowa obudowy lasera ABS klasy medycznej
Konfiguracja wnęki	1×2 Jama (2 części na cykl)
Materiał do formowania	ABS klasy medycznej (akrylonitryl-butadien-styren)
Stal rdzeniowa i matrycowa	Wstępnie hartowana stal formierska 738H
Stalowa twardość	HRC 35-40
System bramowy	Duża brama łodzi podwodnej
Wykończenie powierzchni wnęki	Tekstura standardowa VDI 24
Formowana aplikacja	Obudowy urządzeń do terapii laserowej / korpusy instrumentów medycznych
Kluczowe funkcje	Ergonomiczny kształt, gotowy do sterylności, spójna tekstura, niewielkie wypaczenie

Kluczowy projekt formy i zalety techniczne

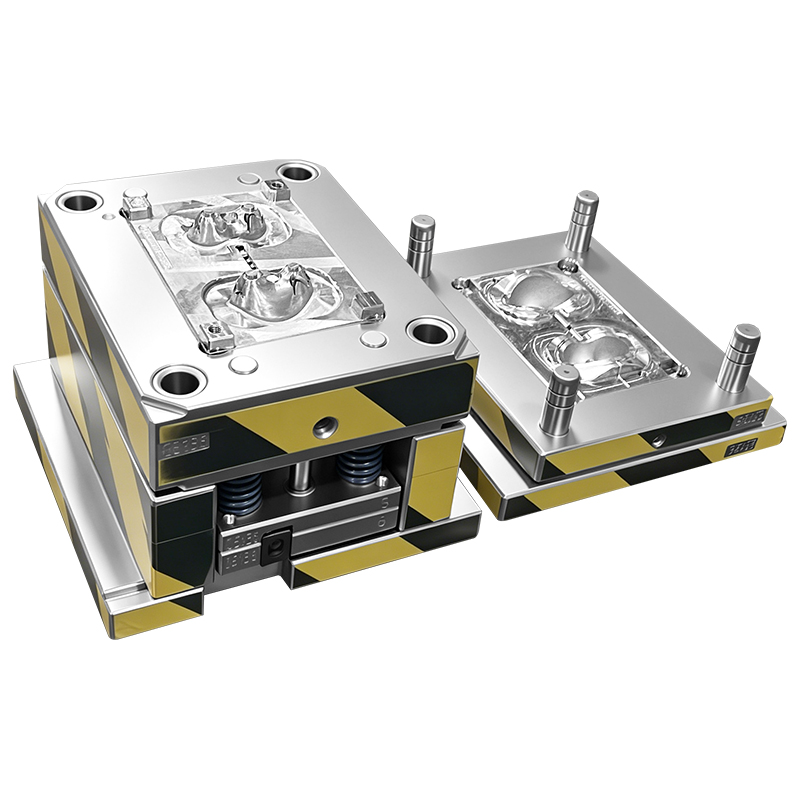

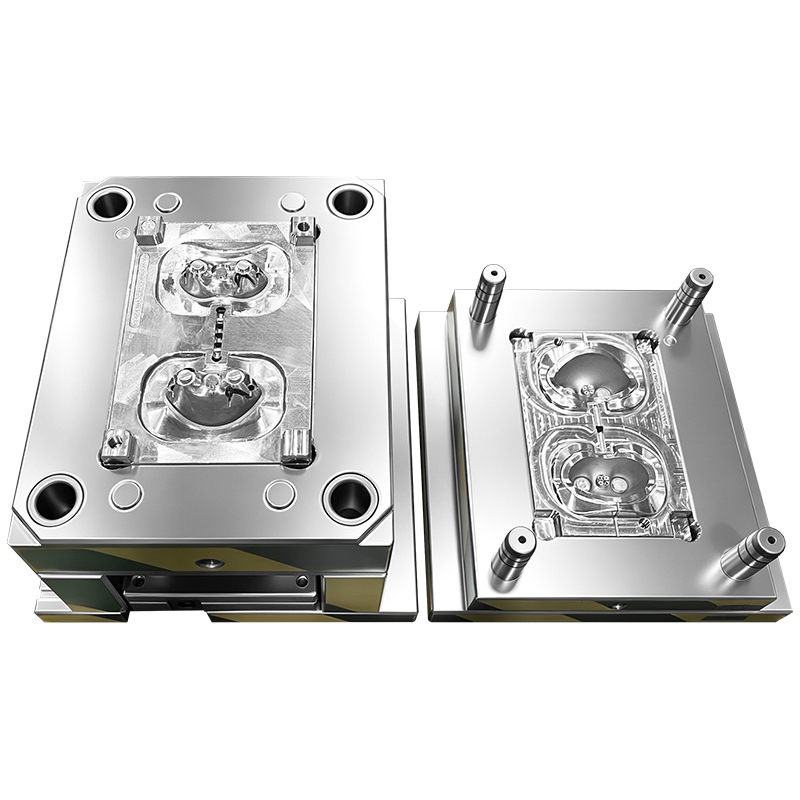

1. Zrównoważona struktura produkcyjna 1×2 wnęki

Konstrukcja wnęki 1×2 umożliwia wytwarzanie dwóch identycznych obudów lasera w jednym cyklu, równoważąc wydajność produkcji i stabilność formowania. Symetryczne układy prowadnic i układu chłodzenia zapewniają równomierny przepływ stopionego materiału i chłodzenie, eliminując różnice wymiarowe lub wypaczenia – krytyczne dla ergonomicznego kształtu i wewnętrznego dopasowania komponentów wyrobów medycznych.

2. Konstrukcja stalowa 738H (HRC35-40)

Zrównoważona wytrzymałość i odporność na zużycie: Wstępnie hartowana stal 738H zapewnia doskonałą odporność na uderzenia i stabilność wymiarową, idealna do formowania złożonych, zakrzywionych medycznych części ABS.
Spójne odwzorowanie tekstury: Jednolita struktura ziaren stali zapewnia stabilne przenoszenie tekstury VDI 24 w cyklach o dużej objętości, unikając degradacji tekstury, która mogłaby pogorszyć wygląd i przyczepność obudowy.
Opłacalna trwałość: Forma wstępnie hartowana do HRC35-40 nie wymaga dodatkowej obróbki cieplnej, co skraca czas realizacji przy jednoczesnym zachowaniu długiej żywotności w przypadku produkcji klasy medycznej.

3. System dużych bram dla łodzi podwodnych

Wydajne, zrównoważone napełnianie: Duża brama podwodna zapewnia szybki, równomierny przepływ stopionego materiału do gniazda formy, zapobiegając powstawaniu krótkich wtrysków, śladów płynięcia lub zapadnięć na teksturowanej powierzchni VDI 24.
Automatyczne rozbijanie bramy: Ukryta brama oddziela się czysto podczas wyrzucania, pozostawiając minimalne pozostałości bramy na powierzchni części. Eliminuje to ręczne przycinanie, zmniejsza ryzyko zanieczyszczenia komponentów klasy medycznej i pozwala zachować sterylne wykończenie obudowy.
Niskie naprężenie ścinające: Geometria bramki minimalizuje gromadzenie się ciepła ścinającego, chroniąc materiał ABS klasy medycznej przed degradacją i zapewniając jednolity kolor części i biokompatybilność.

4. Wykończenie teksturowane VDI 24

Wnęka formy jest wykończona zgodnie ze standardem VDI 24, tworząc jednolitą matową, antypoślizgową teksturę na zewnętrznej powierzchni obudowy. Kluczowe korzyści obejmują:

Ergonomiczny chwyt: Tekstura zwiększa komfort użytkownika i kontrolę podczas obsługi urządzenia medycznego, zmniejszając ryzyko poślizgu.
Ukrywanie defektów: Matowe wykończenie ukrywa drobne niedoskonałości form i odciski palców, zachowując profesjonalny, czysty wygląd odpowiedni do środowisk klinicznych.
Stała jakość: ustandaryzowana tekstura zapewnia jednolitą jakość powierzchni wszystkich formowanych części, wspierając zgodność z marką i przepisami.

Porównanie wydajności formy

Cecha naszej	standardowej formy obudowy przemysłowej	738H 1×2
Konfiguracja wnęki	Zrównoważona produkcja 1×2, klasa medyczna	Niska lub niezrównoważona wielownękowa
Stopień stali	738H HRC35-40, trwałość klasy medycznej	Stal standardowa P20/45#, podatna na zużycie
System bramowy	Duża brama podwodna, bez przycinania, niskie ryzyko skażenia	Brama strony zimnej, wymaga ręcznego wykończenia
Wykończenie powierzchni	Teksturowane VDI 24, ergonomiczne i czyste	Podstawowy połysk lub niejednolita konsystencja
Zgodność medyczna	Zoptymalizowany pod kątem ABS klasy medycznej, degradacja przy niskim ścinaniu	Nie jest przystosowany do materiałów biokompatybilnych
Żywotność usługi	300 000–500 000 zdjęć o stabilnej jakości	Podatny na degradację tekstury i wymiarów

Aplikacje i korzyści

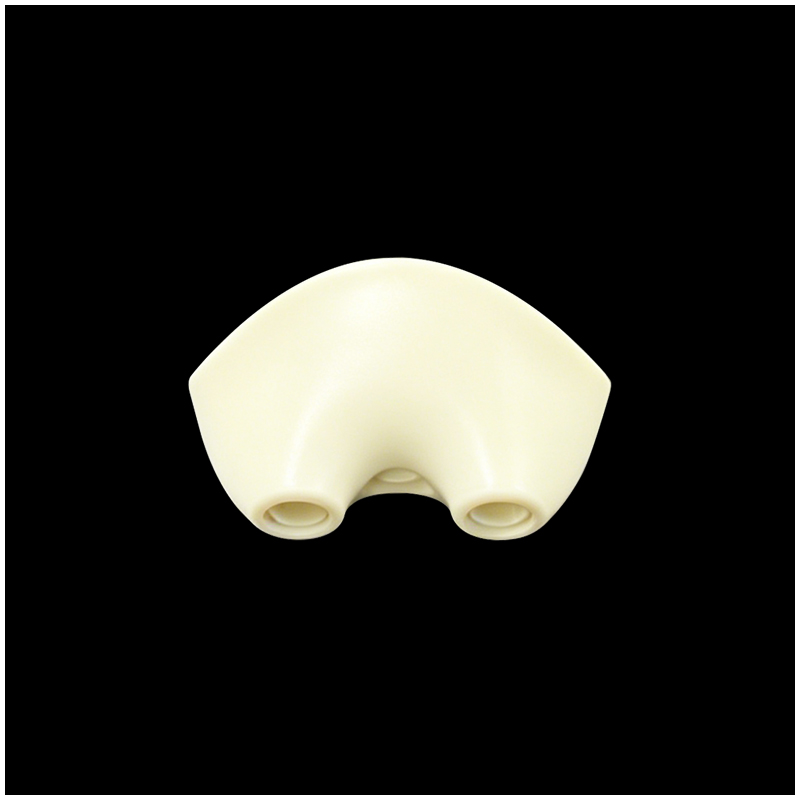

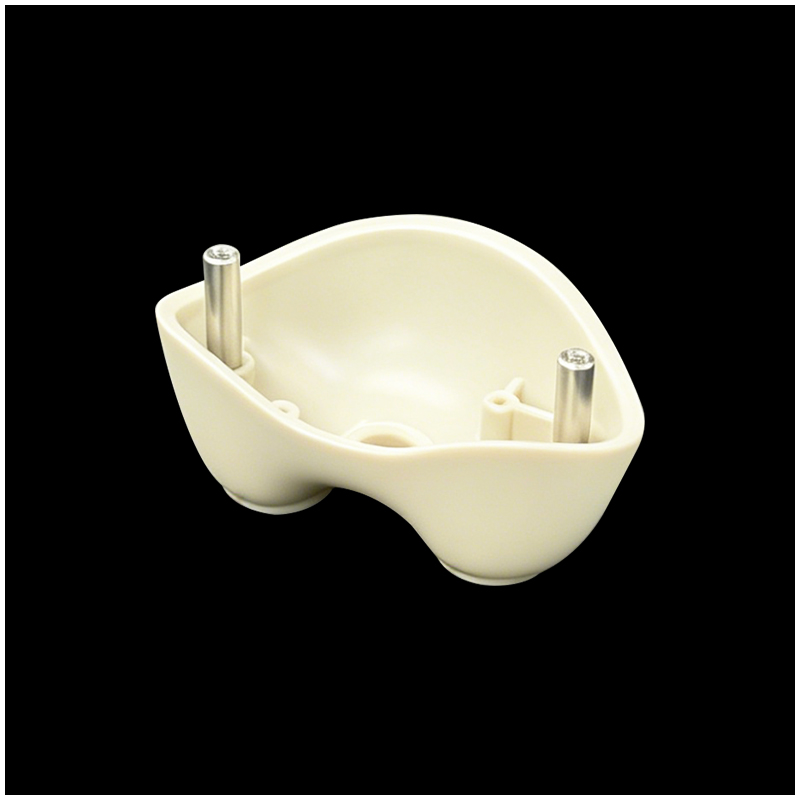

Forma ta została zaprojektowana specjalnie do produkcji ergonomicznych obudów ABS do szerokiej gamy medycznych urządzeń laserowych, w tym:

Urządzenia laserowe do terapii skóry
Narzędzia do laserowego leczenia zębów
Sprzęt laserowy do oczu
Instrumenty laserowe do fizjoterapii

Kluczowe korzyści obejmują:

Gotowość do stosowania przepisów: Części formowane spełniają standardy jakości materiałów i powierzchni klasy medycznej, co potwierdza zgodność z normą ISO 13485 i innymi przepisami światowymi.
Ergonomiczna konstrukcja: Tekstura VDI 24 i wyważony kształt zapewniają wygodne, antypoślizgowe użytkowanie w warunkach klinicznych.
Ekonomiczna produkcja masowa: Konstrukcja wnęki 1×2 zmniejsza koszty jednostkowe przy jednoczesnym zachowaniu rygorystycznych standardów jakości.
Długoterminowa niezawodność: konstrukcja ze stali 738H minimalizuje zużycie formy, zapewniając stałą wydajność przez lata produkcji.

Jakość i zgodność

Wszystkie formy przed dostawą przechodzą rygorystyczną obróbkę CNC, weryfikację tekstury EDM i próby form. Zapewniamy pełną dokumentację, w tym certyfikaty materiału stalowego, raporty z walidacji tekstury i dane próbek próbnych, dzięki czemu forma spełnia wymagania produkcyjne i jakościowe dotyczące obudów laserów klasy medycznej.

FAQ

P1: Dlaczego warto stosować stal 738H do form obudowy medycznej ABS?

Wstępnie hartowana stal A1: 738H zapewnia doskonałą wytrzymałość, odporność na zużycie i stabilność tekstury, dzięki czemu idealnie nadaje się do utrzymywania wykończenia VDI 24 i dokładności wymiarowej złożonych medycznych części ABS w cyklach wysokonakładowych.

P2: Jakie są zalety dużej bramy podwodnej do części medycznych?

A2: Brama podwodna zapewnia zrównoważone napełnianie, automatyczną separację bramek i brak widocznych pozostałości, eliminując ręczne przycinanie i zmniejszając ryzyko zanieczyszczenia sterylnych komponentów medycznych.

P3: Czy tekstura VDI 24 nadaje się do stosowania w wyrobach medycznych?

A3: Tak, matowa tekstura VDI 24 zapewnia antypoślizgową, łatwą do czyszczenia powierzchnię, która ukrywa drobne defekty, dzięki czemu idealnie nadaje się do obudów urządzeń medycznych stosowanych w środowiskach klinicznych.

P4: Jaka jest oczekiwana żywotność tej formy?

A4: Przy prawidłowej konserwacji forma ze stali 738H wytrzymuje 300 000–500 000 wtrysków części ABS klasy medycznej, zachowując stałą jakość przez cały okres użytkowania.
