1. Przegląd produktu

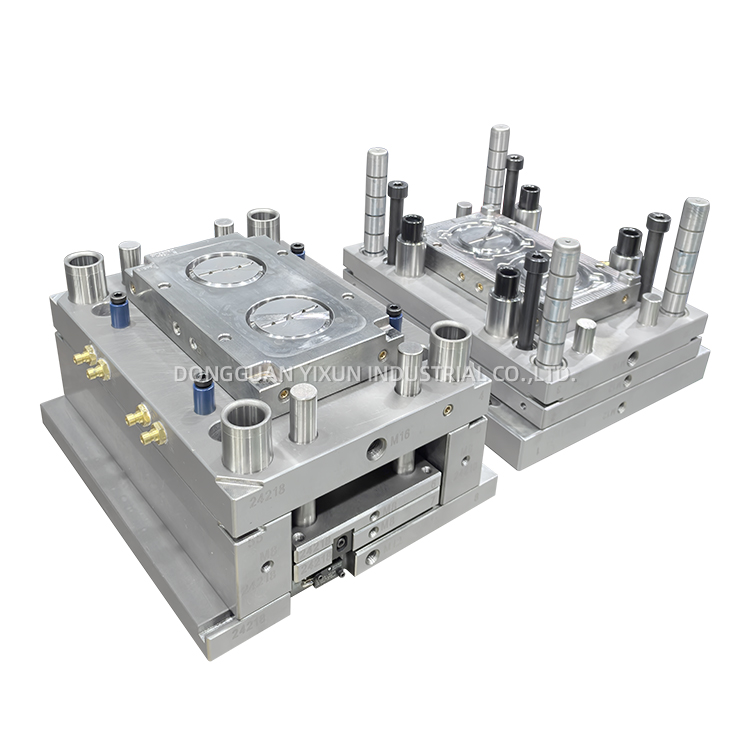

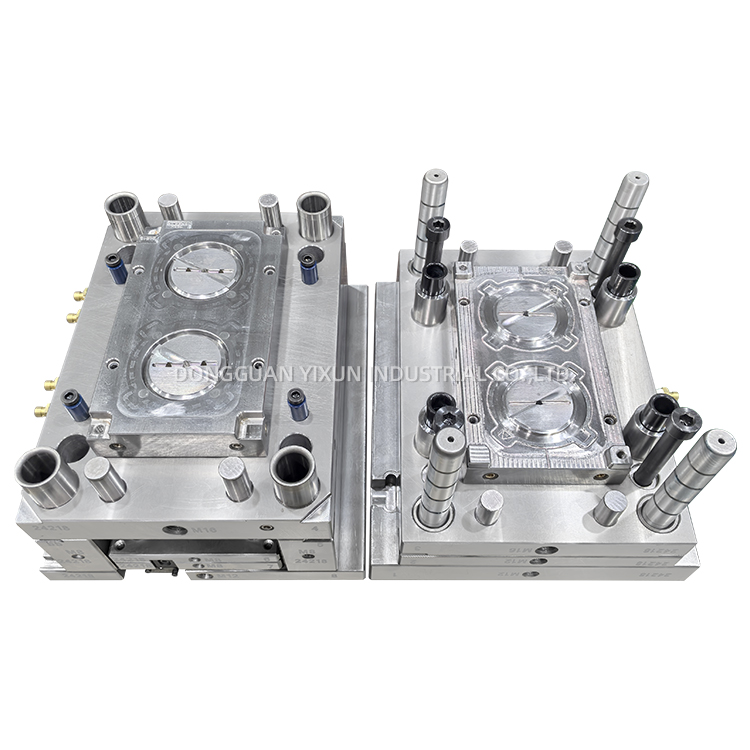

Dostarczamy kompleksowe usługi w zakresie opracowywania form wtryskowych i usługi formowania wtryskowego okrągłych podkładek zatrzaskowych PP. Ten plastikowy pierścień ustalający z czterema występami jest integralnie formowany z pierwotnego surowca PP, w połączeniu z dostosowaną do indywidualnych potrzeb formą wtryskową wykonaną z wstępnie hartowanej stali formierskiej 738H o twardości HRC35 ~ 40. Forma wtryskowa przyjmuje układ z podwójną wnęką 1×2, aby wyprodukować 2 sztuki podkładek zatrzaskowych na pojedynczy cykl formowania, co zapewnia zrównoważoną produkcję średnioseryjną. Łączy w sobie podwójny system podawania: ukrytą bramę podwodną dla uzyskania wyglądu powierzchni i bramę boczną dla pozycji grubowarstwowych występów, aby zoptymalizować równowagę wypełnienia tworzywem sztucznym. Wszystkie powierzchnie rdzenia i wnęki poddawane są precyzyjnemu polerowaniu; każda gotowa forma wtryskowa przechodzi ścisłą kontrolę wymiarową przed wysyłką, aby zagwarantować stabilną, długoterminową masową produkcję PP.
2. Tabela specyfikacji technicznych
| Szczegółowa specyfikacja | przedmiotu |
| Produkt formowany | Okrągła podkładka zatrzaskowa PP / pierścień ustalający z 4 występami |
| Surowiec do formowania | Dziewiczy polipropylen PP |
| Układ wnęki formy | Podwójna niezależna wnęka 1×2 |
| Stal rdzeniowa i matrycowa | 738H Wstępnie hartowana stal formierska |
| Stalowa twardość | HRC35 ~ 40 |
| Powierzchnia wnęki | Wykończenie polerowane na wysoki połysk |
| Projekt bramkowania | Połączony system podwójnej prowadnicy bramy podwodnej i bramy bocznej |
| Tryb współpracy | Niestandardowa forma wtryskowa OEM/ODM + masowe formowanie tworzyw sztucznych |
3. Podstawowe zalety podkładki zatrzaskowej z formy i PP
✅ Stabilna forma wtryskowa 738H HRC35-40
Wstępnie hartowana stal formierska 738H charakteryzuje się jednolitą twardością wewnętrzną na poziomie HRC35-40, doskonałą obrabialnością i doskonałą wydajnością polerowania bez obróbki cieplnej po hartowaniu, skutecznie skracając czas realizacji produkcji form. Jego stabilna odporność na zużycie umożliwia długotrwałe ciągłe wtryskiwanie PP i wydłuża ogólną żywotność całej formy wtryskowej. Polerowana wnęka pozwala uniknąć linii przepływu powierzchni, śladów opadania i zadziorów, aby zmniejszyć wadliwość podkładek zatrzaskowych.
✅ Ekonomiczny układ z podwójną komorą 1×2
Na jeden wtrysk wtryskiwane są dwie gotowe okrągłe podkładki zatrzaskowe, co równoważy wydajność produkcji i koszty produkcji form. Idealny do zamówień średnionakładowych i iteracyjnej produkcji próbnej nowego produktu. W porównaniu z pojedynczą matrycą znacznie obniża koszty formowania jednostkowego.
✅ Podwójny system łodzi podwodnej + bocznej bramy hybrydowej
Ukryta brama łodzi podwodnej jest umieszczona na gładkim pierścieniowym korpusie głównym, aby automatycznie pękła podczas wyrzucania bez pozostawiania śladów na widocznej powierzchni; Zasuwa boczna osadzona jest na grubych łapach montażowych, co zapewnia pełne wypełnienie tworzywem czterech zakładek pozycjonujących, zapobiegając uszkodzeniom związanym ze zwarciem lub skurczem konstrukcji zatrzasków.
✅ Praktyczna konstrukcja podkładki zatrzaskowej z 4 występami
Cztery równomiernie rozmieszczone występy zewnętrzne zapewniają zatrzaskowe blokowanie i pozycjonowanie zapobiegające obrotowi po montażu; zintegrowane wygrawerowane logo na pojedynczym uchwycie eliminuje dodatkową procedurę po drukowaniu. Virgin PP zapewnia wyjątkową odporność chemiczną, lekkość i dobrą wytrzymałość, zapewniając trwałe odstępy i skuteczność blokowania podczas montażu sprzętu.
✅ Pełne wsparcie w zakresie dostosowywania
Dostosowujemy wewnętrzną/zewnętrzną średnicę pierścienia, szerokość/grubość występu i zawartość logo na formie wtryskowej ściśle według rysunków 2D/3D klientów lub próbek fizycznych, dostępnych na życzenie w przypadku zmiany materiału na ABS/PA6.
4. Główne obszary zastosowań
Mała podkładka zabezpieczająca pokrywę końcową silnika
Wewnętrzny pierścień zatrzaskowy ustalający skrzynię biegów urządzenia gospodarstwa domowego
Zewnętrzna plastikowa przekładka mocująca mini łożyska
Uszczelka zespołu pompy wodnej i wyposażenia pneumatycznego
5. Standardowy przebieg usług niestandardowych
Klient dostarcza rysunek 3D lub próbkę fizycznej podkładki zatrzaskowej →2. Analiza DFM i projekt konstrukcyjny formy wtryskowej →3. Precyzyjna obróbka CNC + polerowanie wnęki dla rdzenia i wnęki 738H →4. Podwójna obróbka prowadnic łodzi podwodnej i bramy bocznej + montaż formy →5. Próbny wtrysk Virgin PP i potwierdzenie próbki →6. Produkcja masowa po zatwierdzeniu próbki przez klienta
Sekcja często zadawanych pytań
P1: Ile wtrysków może wytrzymać ta forma wtryskowa 738H?
Odp.: Przy regularnej codziennej konserwacji forma wtryskowa HRC35-40 738H może stale osiągać ponad 420 000 wtrysków w ciągłej produkcji podkładek zatrzaskowych PP.
P2: Czy możemy zmienić wymiary występów lub wzór logo na gotowej formie wtryskowej?
Odp.: Nasz wewnętrzny warsztat zajmujący się formami może modyfikować wkładki formy, aby dostosować rozmiar występów lub zaktualizować wygrawerowany znak na podstawie poprawionych rysunków technicznych.
P3: Czy klienci mogą otrzymać przedprodukcyjne próbki próbne przed formowaniem masowym?
Odp.: Tak, po ukończeniu formy organizujemy próbki prototypów PP w celu kontroli jakości wymiarów i wyglądu.
P4: Czy ta forma wtryskowa może dostosować materiał ABS/PA6 oprócz PP?
Odp.: Po dostrojeniu parametrów wtrysku i optymalizacji przepływu w bramie, ta forma obsługuje formowanie podkładek zatrzaskowych ABS lub PA6 zgodnie z naszą profesjonalną oceną techniczną.
