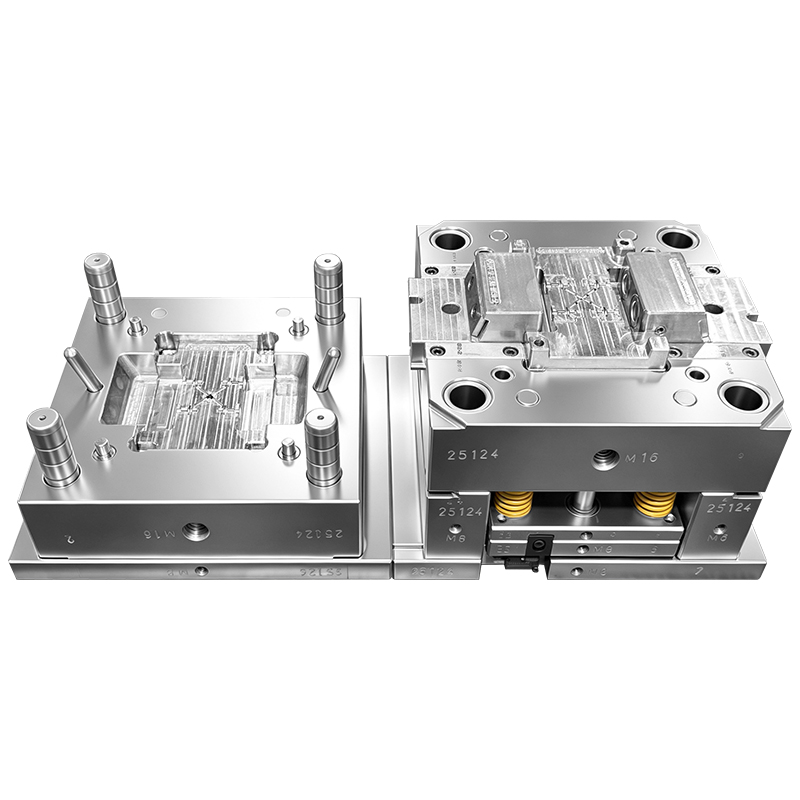

Jest to precyzyjna, wielogniazdowa forma wtryskowa 1×4, zaprojektowana do masowej produkcji elementów z tworzyw sztucznych PP. Zbudowany z najwyższej jakości stali nierdzewnej S136, hartowanej do HRC48-50, posiada połączony system zasuwy krawędziowej i tunelu zapewniający wszechstronne opcje formowania, precyzyjnie wykończony rdzeń i wykończenie powierzchni VDI 24 #, aby zapewnić spójne, wysokiej jakości części do szerokiego zakresu zastosowań przemysłowych i konsumenckich.
Kluczowe funkcje
✅ Konstrukcja wielogniazdowa 1×4
Cztery identyczne wgłębienia zapewniają zrównoważony przepływ materiału, jednolitą jakość części i wysoką wydajność produkcji, znacznie zmniejszając koszt jednostkowy w przypadku produkcji komponentów PP na dużą skalę.
✅ System podwójnej bramy: brama krawędziowa + brama tunelowa
Forma jest wyposażona zarówno w konfiguracje bramy krawędziowej, jak i bramy tunelowej, oferując elastyczne rozwiązania dla różnych projektów części. Brama tunelowa umożliwia automatyczne rozbicie bramy podczas wyrzutu, eliminując ręczne przycinanie i pozostawiając minimalne widoczne ślady, natomiast brama krawędziowa zapewnia stabilne wypełnienie w przypadku skomplikowanych geometrii.
✅ Stal na formy S136 (HRC48-50)
Forma ta wykonana z wysokiej jakości stali nierdzewnej S136 o twardości HRC48-50 zapewnia wyjątkową odporność na korozję, doskonałą polerowalność i doskonałą odporność na zużycie. Zapewnia długą żywotność formy (ponad 500 000 wtrysków) i stałą wydajność, nawet przy wielokrotnych cyklach wtrysku materiału PP.
✅ Precyzyjnie wykończona forma rdzenia
Forma rdzenia jest starannie wykończona, aby spełnić rygorystyczne tolerancje wymiarowe, zapewniając dokładne odwzorowanie złożonych cech części, takich jak żebra, występy i otwory montażowe. Gwarantuje to, że komponenty PP spełniają wszystkie wymagania funkcjonalne i montażowe.
✅ Wykończenie formy VDI 24 #
Wnęka formy jest wykończona zgodnie ze standardem VDI 24 #, tworząc jednolitą powierzchnię o delikatnej teksturze na częściach PP. To wykończenie równoważy estetykę z praktycznością, zapewniając gładką, a jednocześnie antypoślizgową powierzchnię, która jest idealna do różnych elementów z tworzyw sztucznych.
✅ Zoptymalizowana dla materiału PP
Forma dostosowana do formowania polipropylenu ma zoptymalizowane ścieżki przepływu, kanały chłodzące i systemy odpowietrzające, aby zapobiec typowym defektom, takim jak wypaczenia, skurcz, zapadnięcia i linie przepływu, zapewniając stałą jakość każdego strzału.
Dane techniczne
| Szczegóły | przedmiotu |
| Typ pleśni | Forma wtryskowa 1×4 z wieloma wnękami |
| Stal pleśni | Stal nierdzewna S136 |
| Twardość | HRC48-50 |
| System bramowy | Brama krawędziowa + brama tunelowa |
| Rdzeń | Precyzja skończona |
| Wykończenie powierzchni | VDI 24# |
| Odpowiedni materiał | PP (polipropylen) |
| Typ części | Ogólne komponenty z tworzyw sztucznych, części przemysłowe, towary konsumpcyjne |
| Życie pleśni | Ponad 500 000 strzałów |
| Personalizacja | Dostępne dla niestandardowych geometrii części |
Aplikacja
Forma ta nadaje się do produkcji szerokiej gamy elementów z tworzyw sztucznych PP, w tym:
Obudowy i pokrywy przemysłowe
Części elektroniki użytkowej
Elementy wnętrza pojazdów
Części urządzeń gospodarstwa domowego
Części z tworzyw sztucznych do zastosowań medycznych i spożywczych (stal S136 spełnia wysokie standardy higieny)
Połączenie stali S136, wykończenia VDI 24# i systemu podwójnej bramy sprawia, że idealnie nadaje się do produkcji części wymagających zarówno trwałości, jak i stałej jakości powierzchni.
Dlaczego warto wybrać tę formę?
Wydajność wielu wnęk: konstrukcja 1×4 maksymalizuje wydajność produkcji przy jednoczesnym zachowaniu ścisłej kontroli jakości.
Wszechstronne opcje przewężek: konfiguracje przewężek krawędziowych i tunelowych dostosowują się do różnych potrzeb projektowych części, redukując pracę związaną z obróbką końcową.
Wysokiej jakości stal S136: zapewnia długą żywotność formy, odporność na korozję i doskonałą polerowalność w wymagających zastosowaniach.
Wykończenie VDI 24#: Zapewnia spójną, profesjonalną teksturę powierzchni części PP bez dodatkowych etapów wykańczania.
Niezawodna obróbka rdzenia: gwarantuje dokładność wymiarową i funkcjonalność części w przypadku złożonych geometrii.
