Przegląd produktu

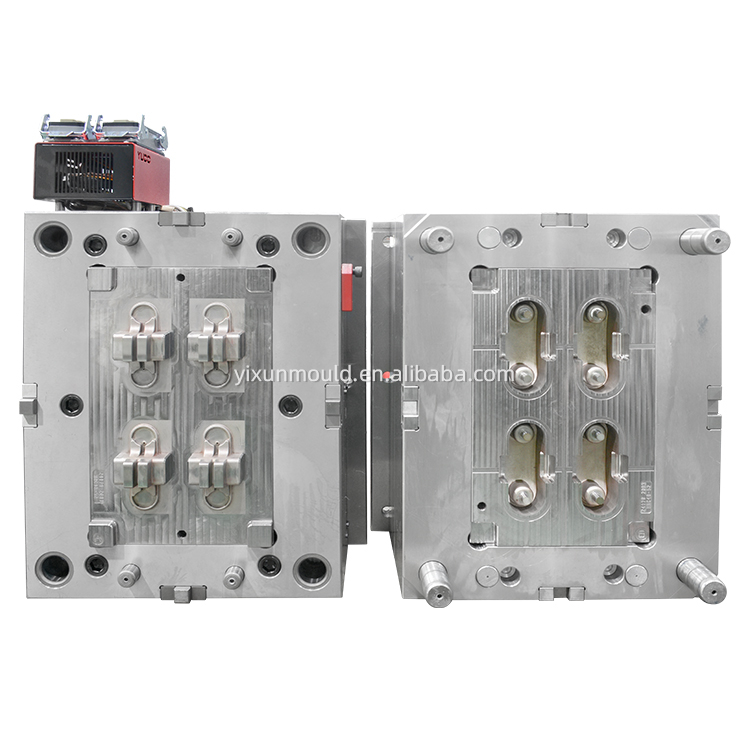

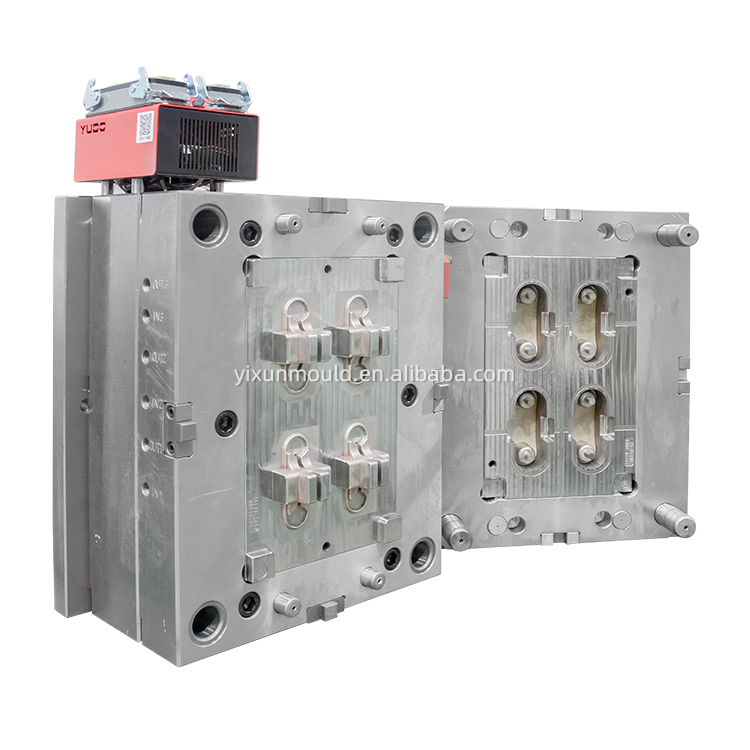

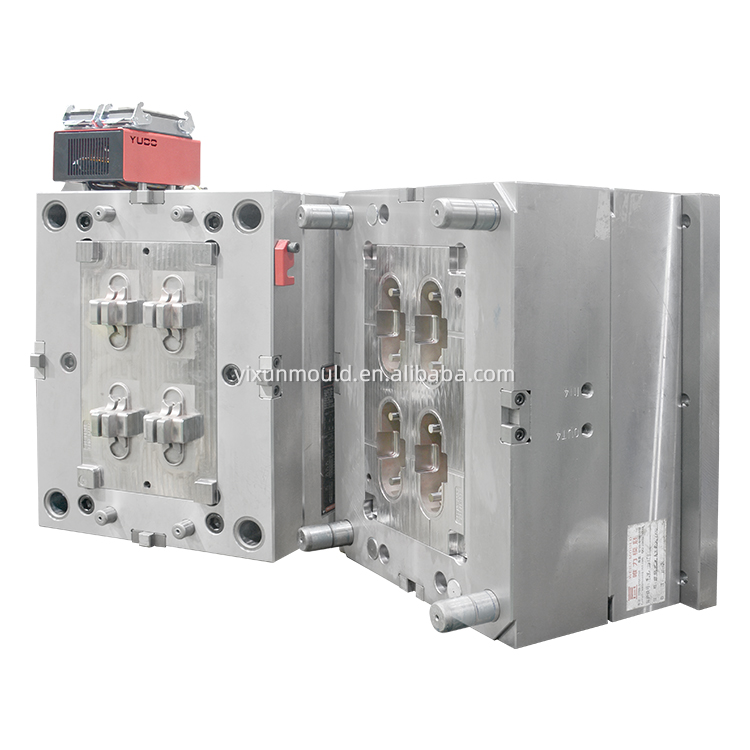

Ten dostosowany do indywidualnych potrzeb plastikowy wspornik montażowy to precyzyjne akcesorium konstrukcyjne szeroko stosowane do mocowania sprzętu, montażu elektronicznego i połączeń mechanicznych. Opracowujemy odpowiednią, niestandardową formę wtryskową dla tego wspornika, obsługującą masową produkcję z pojedynczą lub wieloma wnękami, zgodnie z zapotrzebowaniem klienta.
Część posiada podwójne otwory montażowe z pogłębieniem walcowym do blokowania śrub, zaokrąglone kontury końcowe i podciętą strukturę wycięcia na dole. Nasza konstrukcja formy optymalizuje układ linii wyrzucania i podziału, aby uniknąć wypływów, zapadnięć i deformacji podczas formowania wtryskowego.
Parametr projektowy formy rdzeniowej
Cecha części: Podwójnie stopniowane otwory z pogłębieniem walcowym, zaokrąglony prostokąt, dolna struktura podcięcia
Dostępny materiał: POM/PA66/ABS/PP (możliwość dostosowania w zależności od środowiska aplikacji)
Opcjonalna stal formierska: 2344 / S7 / H13, twardość HRC48 ~ 56 zgodnie z wymaganiami
Wykończenie powierzchni: opcjonalnie tekstura ziarna SPI-B2 / VDI24
Rozwiązanie bramy: wybór bramy bocznej / bramy punktowej / bramy gorącokanałowej
Najważniejsze informacje dotyczące projektowania form
✅ Optymalizacja podcięcia: Dolne wgłębienie przyjmuje konstrukcję suwaka/podnośnika, zapewniając płynne automatyczne wyjmowanie z formy bez dodatkowego ręcznego przycinania.
✅ Zrównoważone wypełnienie: Zoptymalizowany układ prowadnic eliminuje nierównomierny skurcz wokół dwóch otworów montażowych, zapewnia koncentryczną tolerancję otworu wewnętrznego.
✅ Trwała wnęka: hartowana stal formierska poprawia odporność na zużycie i stabilną precyzję wymiarową w długoterminowej produkcji seryjnej.
Pola aplikacji
Stały wspornik sprzętu, wspornik wewnętrzny urządzenia gospodarstwa domowego, mały zespół samochodowy, podstawa do mocowania modułu elektronicznego.
FAQ
P1: Czy możemy zmienić ilość wnęki tej formy wspornika?
A1: Tak, możemy zaprojektować układ wnęki 1 × 1/1 × 2/1 × 4 w oparciu o miesięczną wielkość produkcji, aby zrównoważyć koszty formy i wydajność produkcji.
P2: Który materiał jest zalecany do zastosowań przy dużych obciążeniach?
A2: W przypadku dużych obciążeń preferowany jest PA66 lub POM wypełniony włóknem szklanym; ABS jest przeznaczony do ogólnego montażu w pomieszczeniach zamkniętych.
P3: Czy podcięcie dolne wymaga ręcznego wyjęcia z formy?
A3: W naszej formie zastosowano wbudowany mechanizm podnoszący, który umożliwia automatyczne wyrzucanie i nie wymaga dodatkowej obróbki końcowej.
