1*4 wnęka PC+10GF Materiał 1.2344 HRC50-52 Forma stalowa VDI 24# Tekstura Industriali Element z tworzywa sztucznego

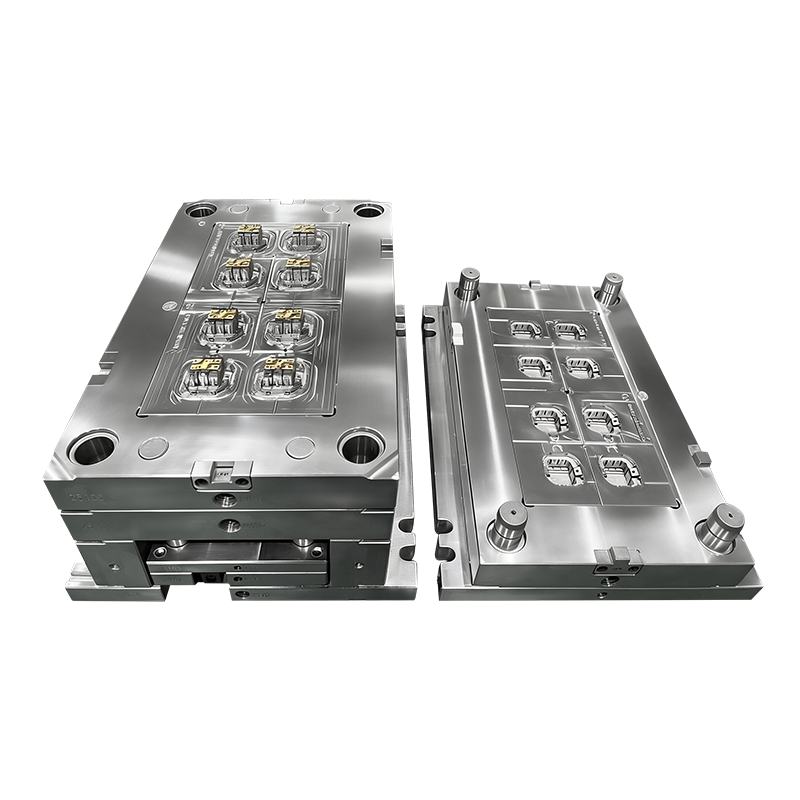

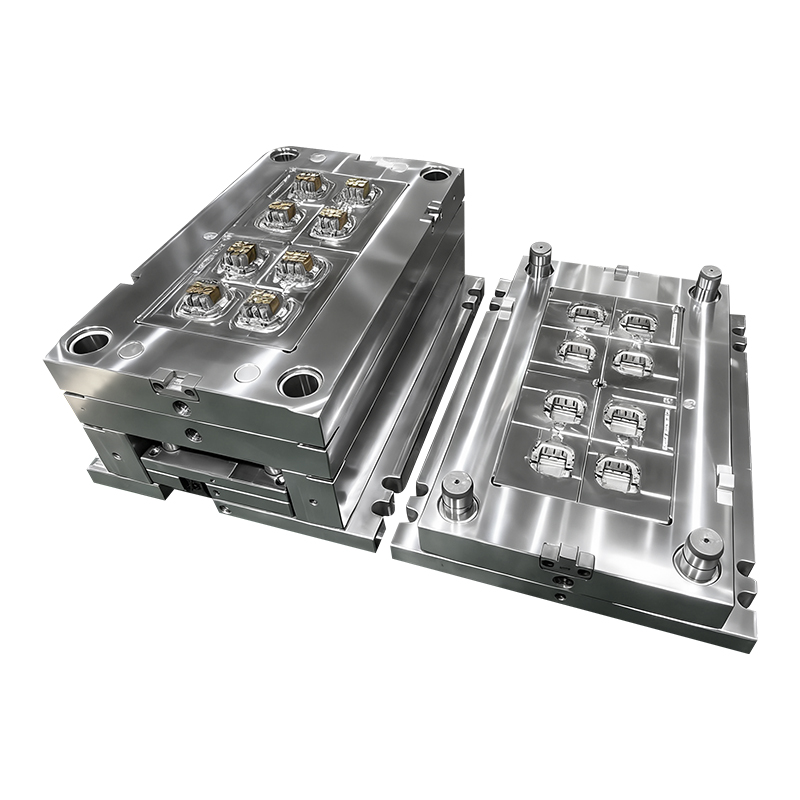

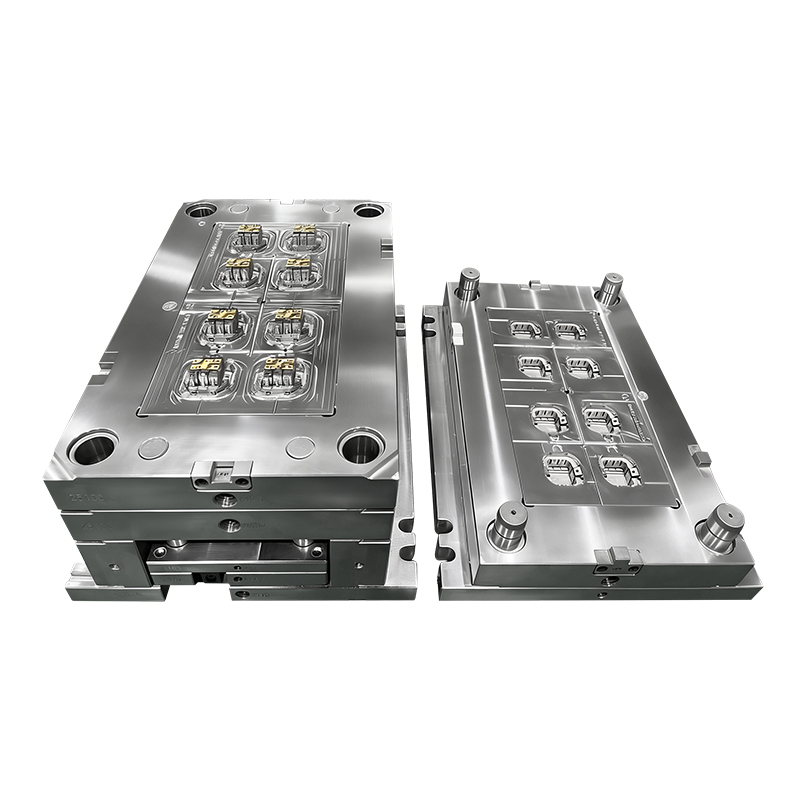

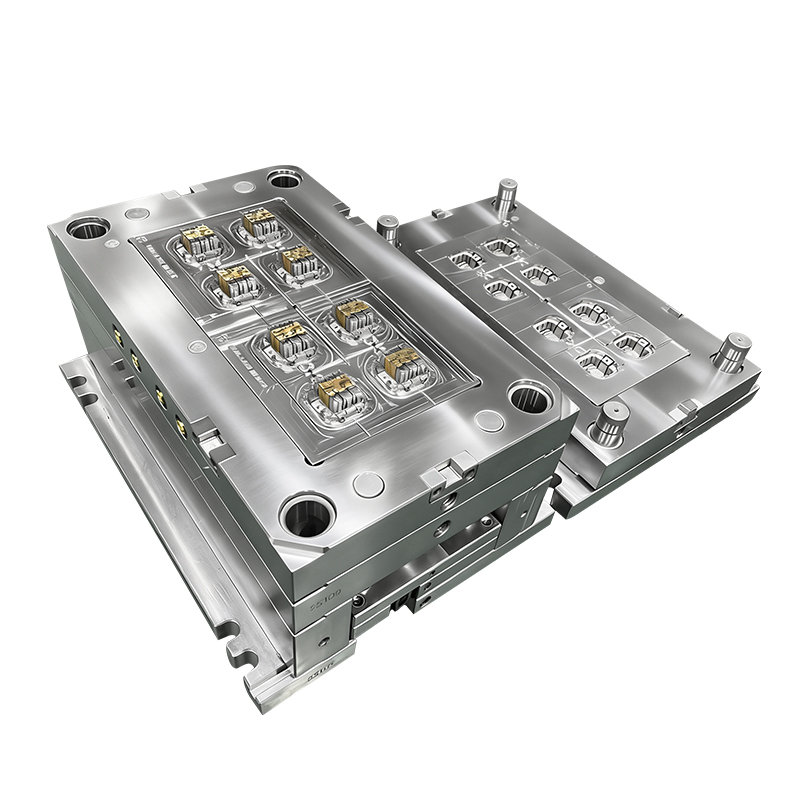

Ta wysokowydajna forma wtryskowa z wgłębieniem 1*4 została zaprojektowana specjalnie do masowej produkcji przemysłowych komponentów z tworzyw sztucznych wzmocnionych PC+10GF. Wykonana z najwyższej jakości stali do formowania na gorąco 1.2344, poddanej obróbce cieplnej do HRC50-52, ze standardowym matowym wykończeniem VDI 24#, forma zapewnia wyjątkową stabilność wymiarową, odporność na zużycie i stałą jakość powierzchni dla wymagających zastosowań przemysłowych.

Ilość：
Stan dostępności:





Zapytaj Dodaj do koszyka zapytań

Model：
25106
marka produktu：
YIXUN mold
Kod produktu：
8480419090

Opis produktu

Przegląd produktu

Zaprojektowana z myślą o wyjątkowych wyzwaniach związanych z formowaniem komputerów PC wypełnionych szkłem, ta forma 1*4 wnękowa łączy wysoką produktywność z precyzją. Wysoka twardość stali formierskiej 1.2344 jest odporna na ścieranie przy 10% zawartości włókna szklanego, a tekstura VDI 24# zapewnia jednolity matowy wygląd wszystkich części. Formę zoptymalizowano pod kątem sztywności i płynięcia materiału PC+10GF, tworząc wytrzymałe komponenty przemysłowe o wąskich tolerancjach i długotrwałej wydajności. Zrównoważony układ wnęki 1*4 zapewnia wysokowydajną produkcję masową. Stal formierska Premium 1.2344 o twardości HRC50-52 zapewniająca doskonałą odporność na zużycie

Standardowa matowa tekstura VDI 24 # zapewniająca spójny wygląd klasy przemysłowej
Zoptymalizowany do formowania materiałów wzmocnionych PC+10GF
Zaprojektowane do zastosowań w komponentach przemysłowych wymagających trwałości i precyzji

Specyfikacje produktu

Ogólne specyfikacje produktu
Nazwa produktu	1*4 wnęka PC + 10GF przemysłowa forma komponentu z tworzywa sztucznego
Wnęka na pleśń	1*4 wnęka (zrównoważony układ 4 wnęk)
Materiał ze stali formy	1.2344 Stal do formowania na gorąco (norma DIN)
Twardość formy	HRC50-52 (obróbka cieplna próżniowa)
Wykończenie powierzchni	Standardowa matowa tekstura VDI 24#
Materiał do formowania	PC+10GF (Poliwęglan wzmocniony 10% włóknem szklanym)
Tolerancja wymiarowa	±0,03 mm
System biegaczy	Zimny kanał (opcjonalnie gorący kanał)
System chłodzenia	Zoptymalizowany układ kanałów wodnych dla zrównoważonego chłodzenia
LELL Lifespan	800 000 – 1 200 000 strzałów
Kompensacja skurczu	0,3%–0,5% (zoptymalizowane dla komputerów PC wypełnionych szkłem)
Aplikacja	Złącza przemysłowe, obudowy elektryczne, elementy konstrukcyjne, części maszyn

Forma do komponentów plastikowych Industriali

Kluczowe funkcje i najważniejsze informacje

1. 1*4 zrównoważona konstrukcja wnęki

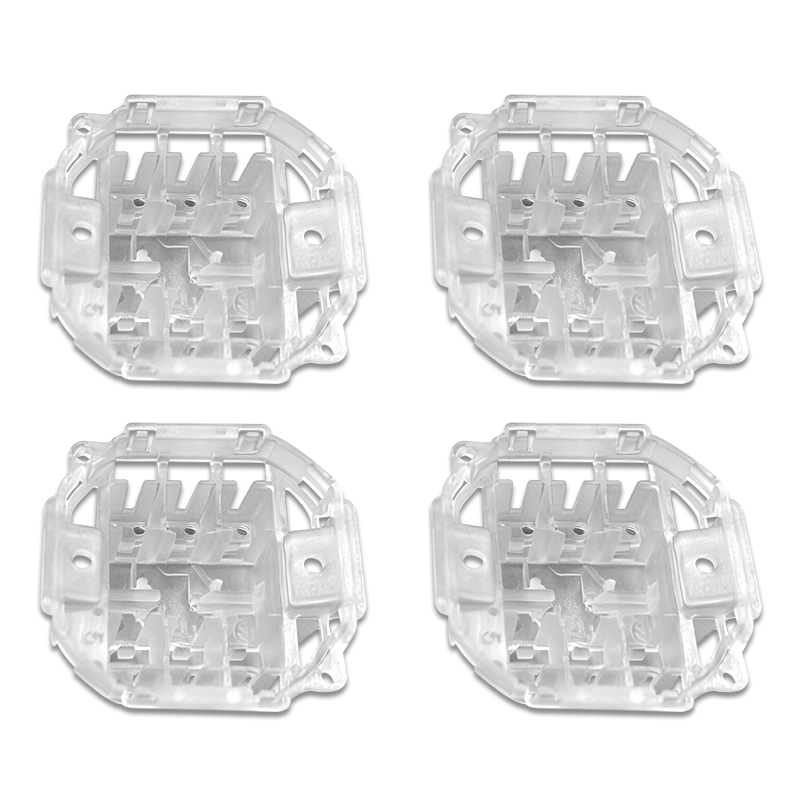

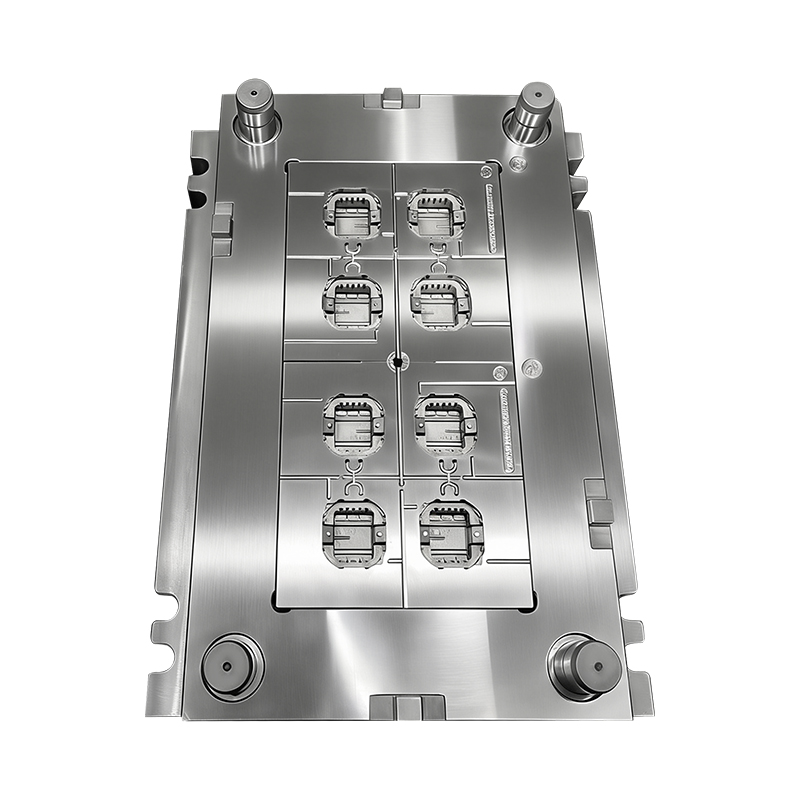

Układ wnęki 1*4 umożliwia synchroniczne formowanie czterech identycznych elementów na cykl, znacznie zwiększając wydajność produkcji. Forma posiada w pełni wyważony system prowadnic, który zapewnia równy przepływ stopionego materiału i rozkład ciśnienia w każdym wgłębieniu, eliminując różnice w wielkości lub jakości powierzchni pomiędzy częściami. Konstrukcja ta zmniejsza jednostkowe koszty produkcji przy jednoczesnym zachowaniu rygorystycznych standardów jakości komponentów przemysłowych.

2. Stal formierska o wysokiej twardości 1.2344 (HRC50-52)

Materiały PC wypełnione szkłem są bardzo ścierne, co powoduje, że zużycie pleśni stanowi poważny problem. Stal formy 1.2344 do pracy na gorąco, ulepszona cieplnie do HRC50-52, zapewnia wyjątkową odporność na zużycie i stabilność termiczną:

Doskonała odporność na ścieranie: Wytrzymuje działanie ścierne 10% włókna szklanego podczas długotrwałego formowania
Wysoka stabilność termiczna: Odporność na odkształcenia w warunkach formowania PC+10GF w wysokiej temperaturze
Długa żywotność formy: Utrzymuje precyzję wnęki i jakość tekstury przez ponad 800 000 strzałów, zmniejszając koszty konserwacji i wymiany

3. Standardowe matowe wykończenie teksturowe VDI 24#

Wnęka formy jest wykończona standardową teksturą VDI 24 #, powszechnie przyjętą specyfikacją powierzchni przemysłowych:

Jednolity matowy wygląd: tworzy spójną, nieodblaskową powierzchnię na wszystkich formowanych elementach
Ukrywa drobne defekty formowania: Skutecznie maskuje linie przepływu i ślady spawów powszechne w materiałach wypełnionych szkłem
Korzyści funkcjonalne: Redukuje odblaski powierzchniowe i poprawia przyczepność w zastosowaniach przemysłowych
Konsystencja partii: Zapewnia identyczną głębokość tekstury i wykończenie we wszystkich czterech ubytkach, nawet po długotrwałym użytkowaniu

4. Optymalizacja formowania materiałów PC+10GF

Forma została specjalnie zaprojektowana pod kątem unikalnych właściwości materiału wzmocnionego PC+10GF:

Konstrukcja ścieżki przepływu: Zoptymalizowane prowadnice i bramki radzą sobie ze zmniejszoną płynnością komputera PC wypełnionego szkłem, zapewniając całkowite wypełnienie wnęki
Kontrola skurczu: Precyzyjnie skompensowany współczynnik skurczu (0,3% -0,5%) w celu wyeliminowania wypaczeń i odchyleń wymiarowych
Układ chłodzenia: Zrównoważone kanały wodne zmniejszają naprężenia wewnętrzne, zapobiegając odkształceniom po formowaniu, powszechnym w materiałach wzmocnionych
Jakość powierzchni: Tekstura VDI 24# zapobiega wykwitom włókien powierzchniowych, zapewniając czyste i jednolite wykończenie

Wydajność stali formy: 1.2344 HRC50-52

1.2344 (znana również jako H13) to najwyższej jakości stal na formy do pracy na gorąco, znana z połączenia wytrzymałości, odporności na zużycie i stabilności termicznej. Poddany obróbce cieplnej do HRC50-52, jest idealnym wyborem do form z materiałów wypełnionych szkłem:

Wysoka odporność na zużycie: Odporna na ścieranie przez włókna szklane, utrzymując precyzję wgłębienia dłużej niż w przypadku stali standardowych
Doskonała wytrzymałość: zapobiega pękaniu w wyniku cyklicznego ogrzewania/chłodzenia i wysokich ciśnień wtrysku
Odporność na zmęczenie cieplne: wytrzymuje powtarzające się wahania temperatury bez degradacji powierzchni
Dobra polerowalność: pozwala uzyskać spójne wykończenia o teksturze VDI i utrzymuje je w trakcie szeroko zakrojonych serii produkcyjnych

Zastosowania komponentów przemysłowych

Forma ta nadaje się do produkcji szerokiej gamy wytrzymałych przemysłowych komponentów z tworzyw sztucznych:

Obudowy złączy elektrycznych i izolatory
Elementy panelu sterowania przemysłowego
Części konstrukcyjne i wsporniki maszyn
Podwozie i elementy wnętrza samochodu
Obudowy do urządzeń zewnętrznych wymagające odporności na promieniowanie UV i uderzenia

Możliwości dostosowywania

Oferujemy kompleksowe dostosowanie do konkretnych wymagań projektu:

Dostosowanie liczby gniazd: Zmodyfikuj układy gniazd na 1 2 lub 1 8 dla różnych wielkości produkcji
Dostosowywanie tekstury powierzchni: Dostosuj do innych gatunków VDI lub wykończeń SPI w celu spełnienia określonych potrzeb związanych z wyglądem
Modernizacja systemu kanałów: przejście na systemy gorących kanałów w celu ograniczenia strat materiału i skrócenia czasu cykli
Ulepszenia gatunku stali: wybierz stale o wyższej wydajności (np. 1.2367), aby wydłużyć żywotność formy w zastosowaniach o wysokiej ścieralności
Integracja funkcji specjalnych: dodawaj podnośniki, prowadnice lub mechanizmy podcięć dla złożonych geometrii komponentów

Kontrola jakości i inspekcja

Każda forma przechodzi rygorystyczne kontrole jakości, aby zapewnić wydajność i niezawodność:

Weryfikacja wymiarowa CMM: potwierdza, że wymiary wnęki mieszczą się w tolerancji ± 0,03 mm
Testowanie twardości: weryfikuje jednolitą twardość HRC50-52 na wszystkich powierzchniach formy
Kontrola jednolitości tekstury: zapewnia spójne wykończenie tekstury VDI 24# we wszystkich czterech zagłębieniach
Formowanie próbne z żywicą PC+10GF: sprawdza płynność stopu, wypełnienie i jakość powierzchni w warunkach produkcyjnych
Symulacja odporności na zużycie: testuje wydajność formy w wydłużonych cyklach formowania, aby zapewnić długoterminową trwałość

Dlaczego warto wybrać nas

Specjalizacja w zakresie materiałów wypełnionych włóknem szklanym: rozległe doświadczenie w zakresie PC+GF i innych wzmocnionych tworzyw konstrukcyjnych
Precyzyjne oprzyrządowanie 1.2344: Niezawodna wydajność i długa żywotność w zastosowaniach z materiałami ściernymi
Zrównoważona konstrukcja z wieloma wnękami: zoptymalizowana pod kątem wydajności i stałej jakości w produkcji masowej
Pełne wsparcie techniczne: Wytyczne dotyczące optymalizacji procesu w celu sprostania wyzwaniom związanym z formowaniem PC+10GF
Niestandardowe rozwiązania przemysłowe: wsparcie inżynieryjne dla złożonych geometrii komponentów i wymagań funkcjonalnych

FAQ

P: Dlaczego warto stosować stal 1.2344 do form PC+10GF?

Odp.: Stal 1.2344 o twardości HRC50-52 zapewnia wyjątkową odporność na zużycie, wytrzymując działanie ściernych włókien szklanych w materiale PC+10GF, wydłużając żywotność formy i utrzymując precyzję wnęki dłużej niż w przypadku stali standardowych.

P: Jakie są korzyści z tekstury VDI 24 # dla komponentów przemysłowych?

Odp.: Tekstura VDI 24# zapewnia jednolite matowe wykończenie, które ukrywa defekty formowania, poprawia przyczepność i redukuje odblaski, spełniając wymagania funkcjonalne i estetyczne zastosowań przemysłowych.

P: W jaki sposób konstrukcja wnęki 1*4 poprawia wydajność produkcji?

Odp.: Zrównoważony układ 4 gniazd wytwarza cztery komponenty na cykl, podwajając lub czterokrotnie zwiększając wydajność w porównaniu z formami jedno- lub dwugniazdowymi, redukując jednostkowe koszty produkcji.
