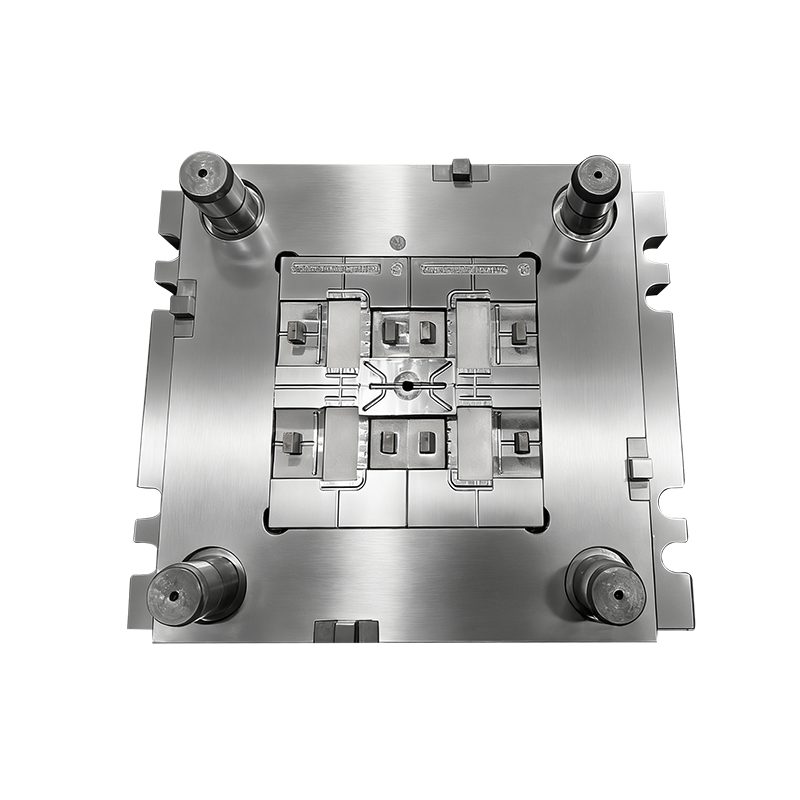

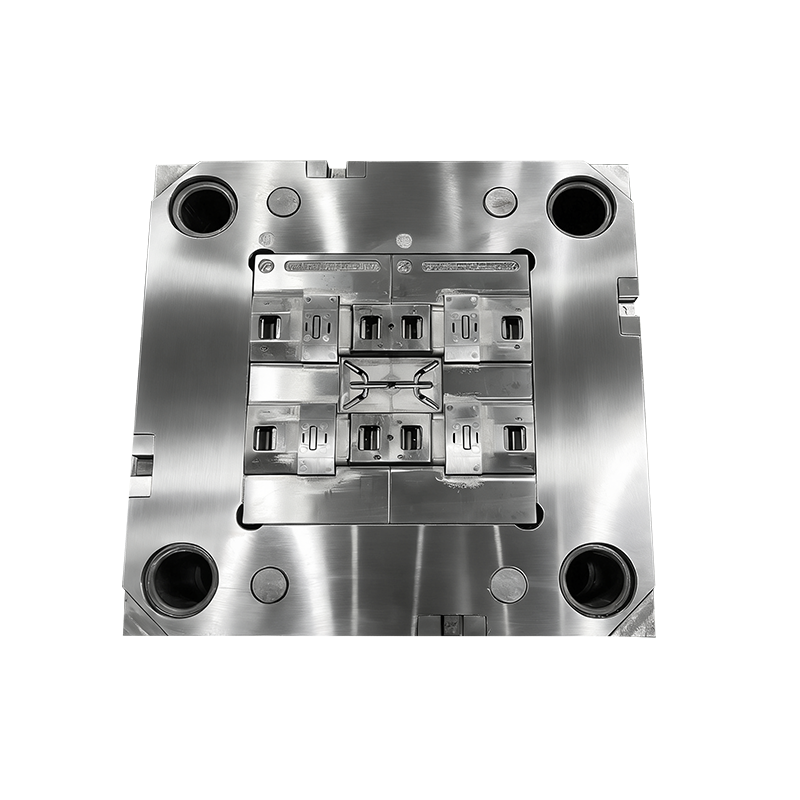

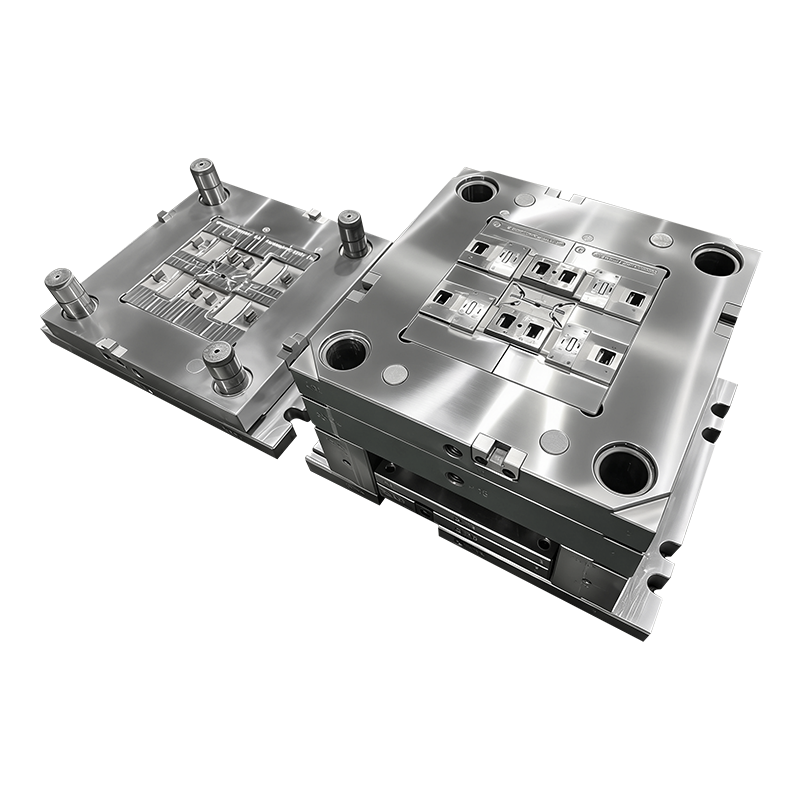

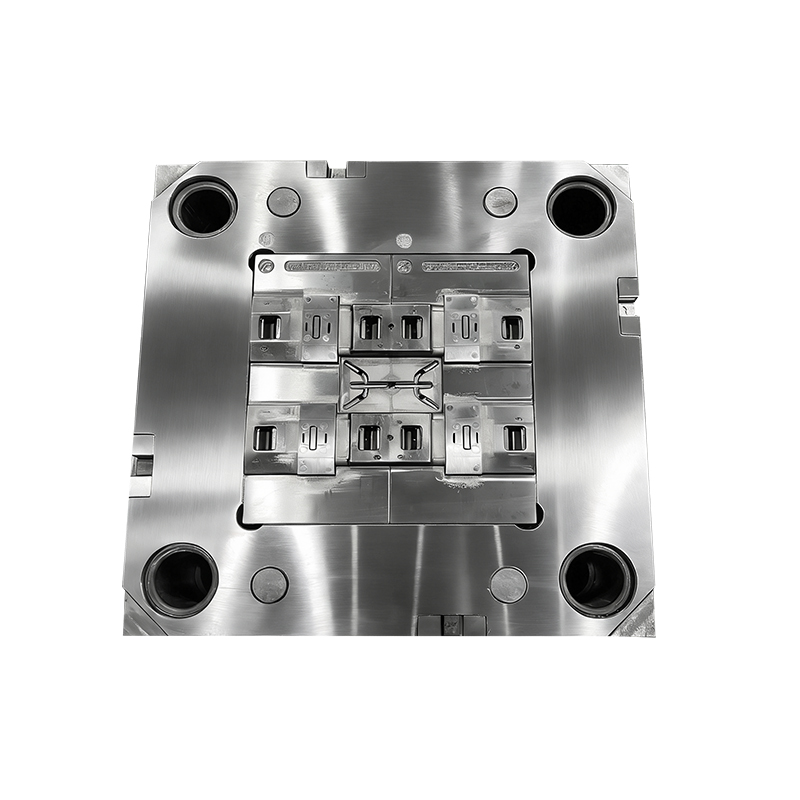

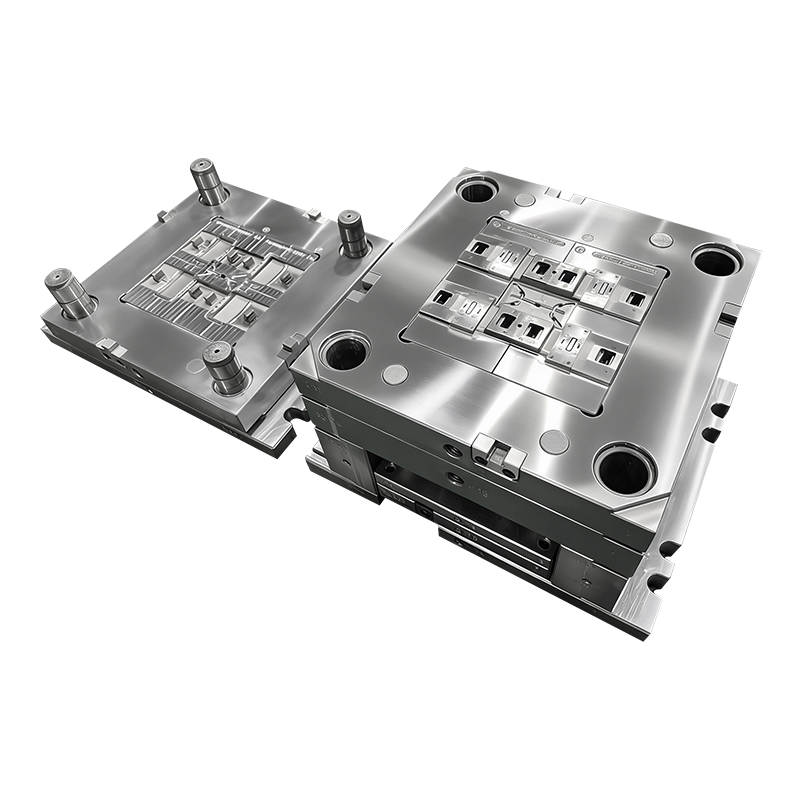

Ta niestandardowa forma wtryskowa panelu przełączników ABS z 1 * 4 wnękami została profesjonalnie zaprojektowana do produkcji na dużą skalę plastikowych elementów panelu przełączników elektrycznych. Dzięki zastosowaniu najwyższej jakości polerowanej stali formierskiej 1.2083ESR o twardości HRC50-52 poddanej obróbce cieplnej, dużemu systemowi podawania wlewu i precyzyjnej konstrukcji ukrytej bramy podwodnej, ta forma zapewnia doskonałe wykończenie powierzchni, stabilną dokładność wymiarową, doskonałą odporność na korozję i długą żywotność standardowych i niestandardowych części panelu przełączników ABS.
Przegląd produktu
Panele przełączników elektrycznych wymagają ścisłej jednorodności powierzchni, stabilnej tolerancji rozmiaru, powierzchni odpornej na zarysowania i wysokiej konsystencji wsadowej dla domowych, komercyjnych i przemysłowych systemów elektrycznych. Nasza forma wtryskowa panelu przełączników ABS z 1*4 wnękami została zaprojektowana specjalnie do masowej produkcji standardowych paneli osłon przełączników, płytek przełączników ściennych i obudów elektrycznych z tworzyw sztucznych
Wykonana z wysokiej czystości stali nierdzewnej 1.2083ESR i poddanej dokładnemu polerowaniu na lustro, forma skutecznie zapobiega plamom rdzy, smugom i przebarwieniom powierzchniowym podczas długotrwałego formowania ABS. Wyposażony w duży system wlewów i konstrukcję ukrytej bramy podwodnej , zapewnia automatyczne łamanie bramy, czysty wygląd produktu i wysokowydajne formowanie synchroniczne dla czterech części na cykl.
Wysokowydajny, zrównoważony układ wnęki 1*4 do formowania synchronicznego 4szt
Wysokiej jakości stal nierdzewna 1.2083ESR, wysoka twardość HRC50-52 i całkowicie wypolerowane wykończenie
Duża konstrukcja podawania wlewu zapewnia szybkie i pełne napełnienie stopionym ABS
Ukryta brama podwodna dla niewidocznej pozycji bramy, bez ręcznego przycinania
Doskonałe właściwości antykorozyjne i antykorozyjne przy długoterminowej masowej produkcji ABS
Ścisła kontrola tolerancji wymiarowej dla idealnego dopasowania zespołu panelu przełączników
Specyfikacje produktu
| Ogólne specyfikacje produktu |
|
| Nazwa produktu | Forma wtryskowa panelu przełączników ABS z 1*4 wnękami |
| Wnęka na pleśń | 1*4 wnęka (zrównoważony układ synchroniczny z 4 wnękami) |
| Materiał ze stali formy | Stal nierdzewna 1.2083ESR (przetapianie elektrożużlowe ESR) |
| Twardość formy | HRC50-52 (obróbka cieplna próżniowa) |
| Obróbka powierzchniowa | Pełne dokładne polerowanie, gładkie lustrzane wykończenie, brak śladów narzędzi |
| Materiał do formowania | ABS (akrylonitrylowa butadiene styren) |
| Typ bramy | Ukryta brama łodzi podwodnej (automatyczne włamanie, niewidzialna blizna po bramie) |
| System biegaczy | Duży kanał chłodzący wlew (szybkie napełnianie, stabilne podawanie) |
| Tolerancja wymiarowa | Wysoka precyzja ± 0,02 mm |
| LELL Lifespan | 800 000 – 1 200 000 strzałów |
| Kompensacja skurczu | 0,5%–0,7% (zarezerwowany profesjonalny skurcz ABS) |
| Aplikacja | Elektryczny panel przełączników ściennych, pokrywa przełącznika, panel gniazd, elektryczna obudowa z tworzywa sztucznego |
Kluczowe funkcje i najważniejsze informacje
Ta precyzyjna forma panelu przełączników ABS jest zoptymalizowana pod kątem masowej produkcji komponentów elektrycznych, koncentrując się na płaskości, pięknie powierzchni, konsystencji partii i długiej żywotności formy.
Wysokowydajna, zrównoważona konstrukcja wnęki 1*4 : Cztery wnęki przyjmują w pełni zrównoważony układ prowadnic i chłodzenia, zapewniając synchroniczne napełnianie i synchroniczne chłodzenie. Każdy panel przełączników zachowuje stałą płaskość i rozmiar, znacznie poprawiając wydajność wyjściową i zmniejszając jednostkowe koszty produkcji.
Stal nierdzewna 1.2083ESR Premium : wykorzystuje technologię przetapiania elektrożużlowego ESR, o bardzo niskiej zawartości zanieczyszczeń, jednolitej strukturze wewnętrznej i doskonałych właściwościach polerowania. Po obróbce cieplnej o wysokiej twardości HRC50-52 forma charakteryzuje się wyjątkową odpornością na zużycie, odpornością na korozję i odkształceniami, skutecznie przeciwstawiając się korozji gazowej materiału ABS i unikając rdzy pleśni podczas długotrwałej produkcji.
Profesjonalne wykończenie z pełnym polerowaniem : Cała wnęka jest dokładnie wypolerowana, aby uzyskać wyjątkowo gładką powierzchnię. Żadnych śladów narzędzi, skórki pomarańczowej, żadnych zadrapań. Formowany panel przełączników ABS charakteryzuje się wysoką płaskością, jednolitym połyskiem i doskonałym wyglądem bez wtórnego polerowania.
System podawania dużego wlewu : Zoptymalizowana konstrukcja dużego wlewu zwiększa szybkość przepływu stopu, zapewnia szybkie i pełne wypełnienie dużych wnęk panelu przełączników, skutecznie eliminuje krótkie strzały, wgniecenia skurczowe i linie przepływu, poprawiając stopień jakości powierzchni.
Konstrukcja ukrytej bramy łodzi podwodnej : Brama łodzi podwodnej jest ukryta pod krawędzią produktu, co zapewnia automatyczne łamanie bramy podczas wyrzucania. Brak pozostałości po bramie, brak konieczności ręcznego przycinania, doskonale utrzymujący nienaruszoną i piękną powierzchnię panelu przełączników, odpowiedni do wysokiej jakości części o wyglądzie elektrycznym.
Zero wypaczeń i wysoka dokładność montażu : Naukowy układ kanałów wody chłodzącej równoważy prędkość chłodzenia wewnętrznego i zewnętrznego, stabilnie kontroluje skurcz ABS, zapewnia superpłaskość panelu przełączników, gwarantuje precyzyjny montaż z gniazdkiem ściennym i akcesoriami elektrycznymi.
1.2083ESR Stal do form i zaleta twardości HRC50-52
1.2083ESR to wysokowydajna stal nierdzewna na formy do tworzyw sztucznych, szczególnie odpowiednia do produkcji elektrycznych części z tworzyw sztucznych o wysokim wyglądzie. Dzięki technologii oczyszczania metodą przetapiania elektrożużla ESR materiał stalowy eliminuje porowatość wewnętrzną, segregację i zanieczyszczenia, uzyskując wyjątkowo jednolitą mikrostrukturę i doskonałą polerowalność.
Po precyzyjnej obróbce cieplnej w próżni w celu osiągnięcia wysokiej twardości HRC50-52 , forma uzyskuje doskonałą stabilność mechaniczną: wysoka twardość powierzchni zapewnia dużą odporność na zużycie, wytrzymując długotrwałe tarcie stopionego ABS; wysoka wytrzymałość zapobiega deformacji wnęki i zapadaniu się krawędzi; wyjątkowe właściwości antykorozyjne skutecznie zapobiegają rdzewieniu i utlenianiu spowodowanemu wytrącaniem się gazu ABS, utrzymując powierzchnię formy gładką i jasną przez długi czas. Jest to optymalny wybór stali do wielkoseryjnych form elektrycznych ABS o wysokim wyglądzie.
Optymalizacja systemu dużych wlewów i bram podwodnych
W przypadku dużych, płaskich paneli rozdzielczych niewystarczające podawanie i powolne napełnianie łatwo powodują wady powierzchni. W tej formie zastosowano duży system wlewów , aby zwiększyć przepływ stopu i prędkość przenoszenia ciśnienia, zapewniając równomierne wypełnienie każdego narożnika dużej płaskiej wnęki, rozwiązując typowe problemy, takie jak niewystarczające wypełnienie, nierówny połysk i lokalny skurcz.
Współpracując z projektem ukrytej bramy łodzi podwodnej , pozycja bramy jest ukryta na niewidocznej powierzchni produktu. Podczas otwierania i wyrzucania formy brama pęka automatycznie, bez konieczności ręcznego cięcia. Gotowy panel przełączników nie ma żadnych blizn, zadziorów ani uszkodzeń, zachowując doskonałą integralność powierzchni, która w pełni spełnia wysokie standardy wyglądu cywilnych i komercyjnych produktów elektrycznych.
Wydajność formowania materiału ABS
Materiał ABS charakteryzuje się dobrą sztywnością, dużą odpornością na uderzenia, stabilnymi właściwościami chemicznymi oraz doskonałą wydajnością drukowania powierzchniowego i natryskiwania, co jest głównym materiałem na panele przełączników elektrycznych. Ta forma jest profesjonalnie zoptymalizowana pod kątem właściwości formowania ABS: dążąc do małego współczynnika skurczu ABS (0,5% -0,7%), zastrzegamy sobie precyzyjną tolerancję skurczu; mając na celu łatwe w produkcji linie przepływu ABS, optymalizujemy prędkość przepływu rynny i temperaturę formy; w połączeniu z wnęką o wysokim połysku, forma wytwarza panele przełączników o gładkiej powierzchni, dużej płaskości i stabilnym rozmiarze, co ułatwia późniejsze natryskiwanie, drukowanie jedwabiem i obróbkę UV.
Precyzyjna inżynieria i produkcja form
Każdy szczegół formy panelu przełączników jest ściśle kontrolowany przez precyzyjną technologię produkcji:
Mikroprecyzyjna obróbka CNC : Wnęka i rdzeń są przetwarzane przez precyzyjne obrabiarki CNC, kontrolując tolerancję w zakresie ± 0,02 mm, aby zapewnić stałą płaskość i dokładność montażu każdego panelu przełączników.
Zrównoważony kanał 1*4 wgłębień : Analiza bilansu przepływu w wielu wnękach zapewnia stałe ciśnienie i natężenie przepływu w każdej wnęce, unikając różnic w wielkości i połysku powierzchni pomiędzy 4 wnękami.
Jednolity układ chłodzenia : Gęsty i zrównoważony układ kanałów wodnych zapewnia synchroniczne chłodzenie dużej płaskiej powierzchni, skutecznie poprawiając wydajność formowania i zapobiegając wypaczeniom i deformacjom skręcającym.
Polerowanie ręczne na wysokim poziomie : Dokładne polerowanie warstwa po warstwie usuwa wszystkie linie narzędzi i linie słojów, uzyskując lustrzanie gładkie wykończenie, spełniające wysokie wymagania dotyczące wyglądu.
Scenariusze zastosowań
Ta forma panelu przełączników ABS z 1*4 wnękami ma szerokie zastosowanie do masowej produkcji różnych elektrycznych części z tworzyw sztucznych:
Domowe panele przełączników ściennych i panele gniazd
Osłony przełączników elektrycznych budynków komercyjnych
Plastikowe obudowy inteligentnych przełączników domowych
Akcesoria plastikowe do panelu sterowania elektrycznego
Różne płaskie elementy elektryczne ABS o wysokim wyglądzie
Możliwości dostosowywania
Zapewniamy w pełni niestandardowe rozwiązania form według rysunków i próbek klienta:
Niestandardowy kształt, rozmiar, położenie otworów i cechy konstrukcyjne panelu przełączników
Regulowana liczba wnęk (1*1 / 1*2 / 1*4 / 1*8 dostosowywanie wielu wnęk)
Dostosowanie obróbki powierzchni: matowa tekstura, delikatna tekstura, połysk lustrzany
Modernizacja systemu kanałów: system gorących kanałów zapewniający zerową produkcję odpadów
Azotowanie zapewniające wyższą twardość powierzchni i dłuższą żywotność formy
Kontrola jakości i inspekcja
Wdrażamy ścisłą kontrolę jakości całego procesu, aby zapewnić stabilną jakość form i masową produkcję bez wad:
Kontrola wymiarowa CMM : Sprawdź rozmiar wnęki, płaskość i tolerancję montażu, aby zapewnić dokładność ± 0,02 mm.
Testowanie twardości : Losowa kontrola twardości stali formierskiej w celu zapewnienia stabilnego HRC50-52.
Kontrola polerowania powierzchni : Wykrywanie optyczne w celu potwierdzenia braku zadrapań, wgłębień lub śladów narzędzi.
100% test próbny formy : Pełna produkcja próbna maszynowa w celu sprawdzenia płaskości produktu, wyglądu powierzchni i efektu bramy.
Test spójności partii : Zapewnij jednolity rozmiar i wygląd produktów czterokomorowych.
Trwałość i zaleta w cyklu życia
Dzięki zastosowaniu stali nierdzewnej 1.2083ESR o wysokiej czystości i obróbce cieplnej o wysokiej twardości HRC50-52, forma ta ma doskonałą odporność na zużycie i korozję. Może utrzymać stabilną precyzję i gładką powierzchnię podczas długotrwałego ciągłego formowania ABS, skutecznie skracając czas konserwacji formy. Żywotność sięga 800 000–1 200 000 strzałów, co znacznie zmniejsza długoterminowe koszty wymiany formy u klienta i przestoje w produkcji.
Dlaczego warto wybrać nas
Profesjonalne doświadczenie w zakresie form elektrycznych : bogate doświadczenie w produkcji paneli przełączników, gniazd i elektrycznych form z tworzyw sztucznych, zaznajomione z problemami związanymi z formowaniem ABS.
Gwarancja na materiał premium : zastosuj oryginalną importowaną stal 1.2083ESR z raportami z testów, stabilną twardością i niezawodnym działaniem.
Precyzyjne przetwarzanie : Ścisła kontrola tolerancji i polerowanie na wysokim poziomie zapewniają wysokiej klasy wygląd produktu.
Wydajne rozwiązanie z wieloma wnękami : Zrównoważona konstrukcja wnęki 1*4 poprawia wydajność i zmniejsza koszty jednostkowe.
Pełne wsparcie posprzedażne : Zapewnij wskazówki dotyczące prób form, dostosowanie parametrów procesu i długoterminowe wsparcie techniczne.
FAQ
P1: Dlaczego warto wybrać stal 1.2083ESR do formy panelu przełączników ABS?
1.2083ESR to stal formierska ze stali nierdzewnej o doskonałych właściwościach antykorozyjnych i superpolerowaniu. Formowanie ABS powoduje wytworzenie lekkiego gazu korozyjnego, zwykła stal formierska łatwo rdzewieje, a wysoka twardość 1.2083ESR HRC50-52 skutecznie zapobiega rdzy, zużyciu powierzchni i wadom produktu, utrzymując gładką i jednolitą powierzchnię panelu przełączników dla długoterminowej produkcji masowej.
P2: Jakie są zalety bramy podwodnej do panelu przełączników?
Ukryta brama łodzi podwodnej realizuje automatyczne rozbijanie podczas rozformowywania bez ręcznego przycinania. Brak blizn na powierzchni produktu, zapewniający integralność i piękno płaskiego panelu przełączników, doskonale nadający się do części o wyglądzie elektrycznym o wysokich wymaganiach dotyczących powierzchni.
P3: Jakie są zalety projektowania dużych wlewów?
Panel przełączników to duży, płaski produkt cienkościenny. Duży wlew zwiększa przepływ stopu i prędkość napełniania, skutecznie rozwiązując problemy z niedoborami wypełnienia, liniami płynięcia i nierównym połyskiem, poprawiając jakość powierzchni produktu i stabilność formowania.
P4: Jak zapewnić brak wypaczeń panelu przełączników ABS?
Optymalizujemy zrównoważony układ kanałów wody chłodzącej, dopasowujemy naukowe parametry temperatury formy i czasu chłodzenia oraz rezerwujemy dokładny współczynnik skurczu ABS, który skutecznie uwalnia naprężenia wewnętrzne i zapewnia super płaskość gotowego panelu przełączników bez wypaczeń i deformacji.
P5: Jak długi jest okres użytkowania formy?
Dzięki prawdziwej stali o wysokiej twardości 1.2083ESR i dokładnemu polerowaniu trwałość formy osiąga od 800 000 do 1 200 000 strzałów, przy niskim wskaźniku awaryjności i niskich kosztach konserwacji.
