1*8 wnęka Materiał POM Pin Point Gate 2344 HRC48-52 SPI-B2 Tekstura formy Przekładnia stożkowa Forma niestandardowa

1*8 wnęka Materiał POM Pin Point Gate 2344 HRC48-52 SPI-B2 Tekstura formy Przekładnia stożkowa Forma niestandardowa

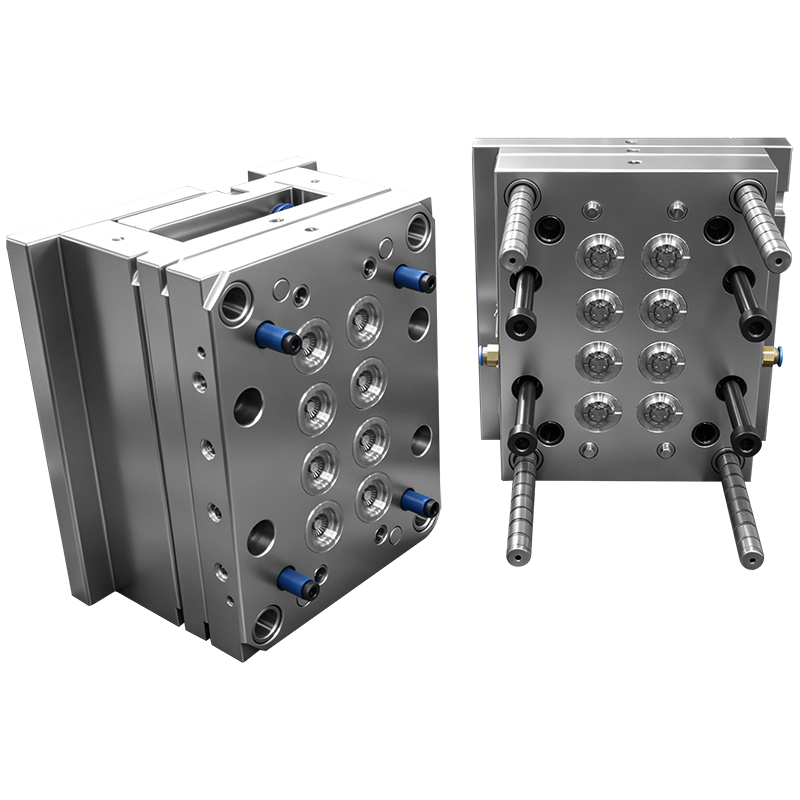

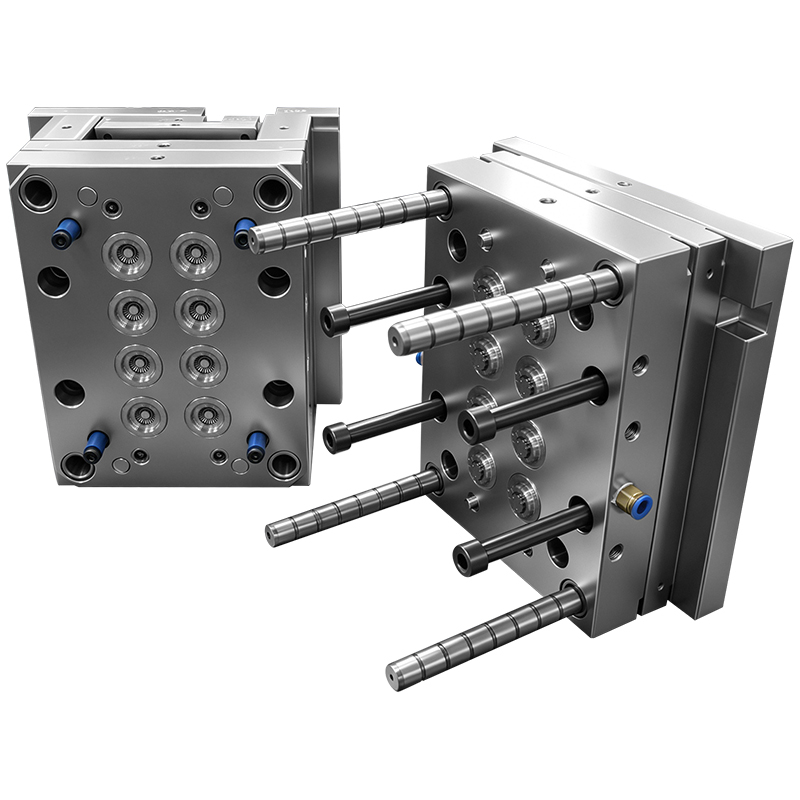

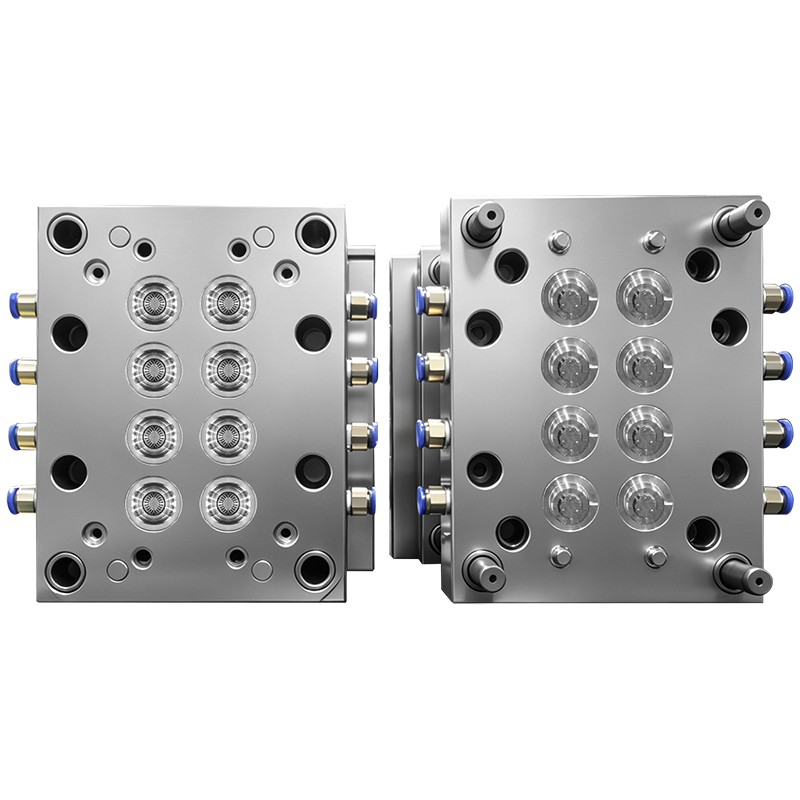

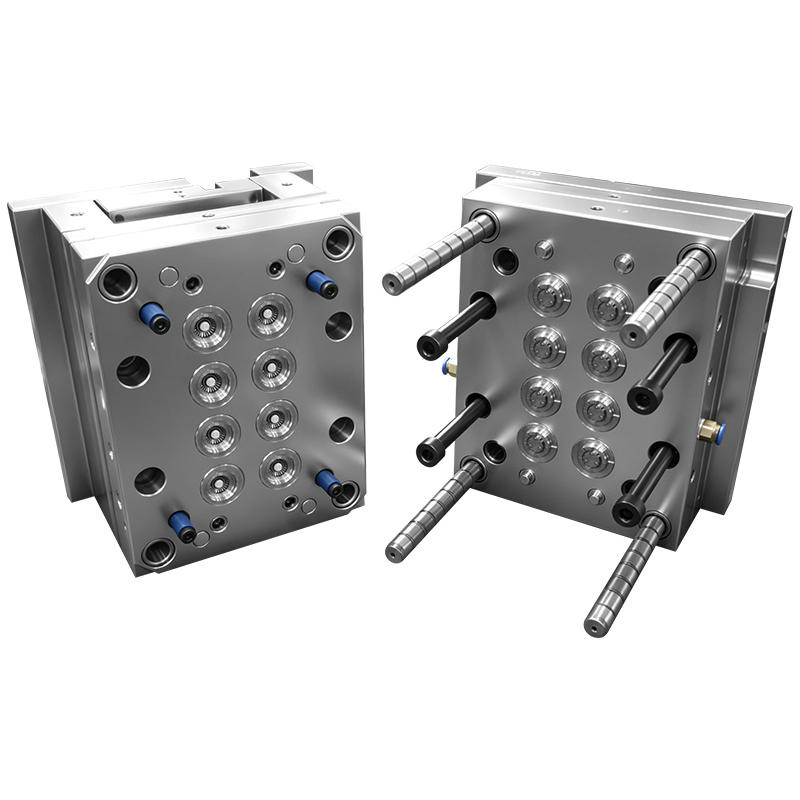

Ta wysokowydajna, niestandardowa forma wtryskowa została zaprojektowana specjalnie do masowej produkcji przekładni stożkowych z tworzywa sztucznego POM. Wyposażony w konfigurację wnęki 1×8, system bramki punktowej, wysokiej jakości stal formierską 1.2344 hartowaną do HRC48-52 i teksturowane wykończenie SPI-B2, zapewnia precyzyjne, stabilne wymiarowo przekładnie o stałej jakości – idealne do produkcji średnio- i wielkoseryjnej w zastosowaniach związanych z przenoszeniem mocy i montażem mechanicznym.

Ilość：
Stan dostępności:





Zapytaj Dodaj do koszyka zapytań

Model：
24163
marka produktu：
YIXUN mold
Kod produktu：
8480419090

Opis produktu

Przegląd produktu

Ta wysokowydajna, niestandardowa forma wtryskowa została zaprojektowana specjalnie do masowej produkcji przekładni stożkowych z tworzywa sztucznego POM. Wyposażony w konfigurację wnęki 1×8, system bramki punktowej, wysokiej jakości stal formierską 1.2344 hartowaną do HRC48-52 i teksturowane wykończenie SPI-B2, zapewnia precyzyjne, stabilne wymiarowo przekładnie o stałej jakości – idealne do produkcji średnio- i wielkoseryjnej w zastosowaniach związanych z przenoszeniem mocy i montażem mechanicznym.

Analiza części (na podstawie obrazu)

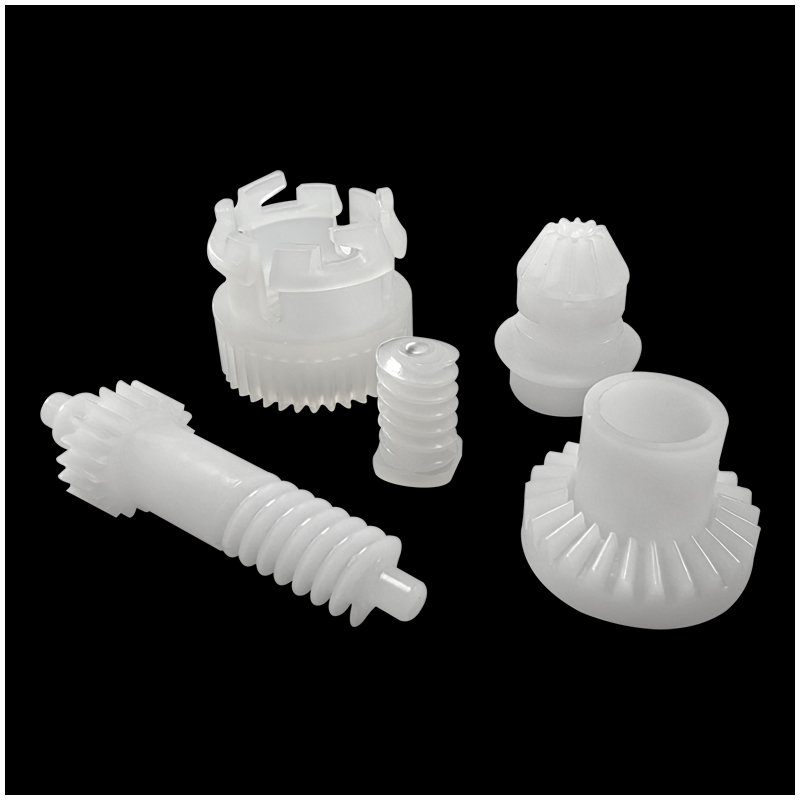

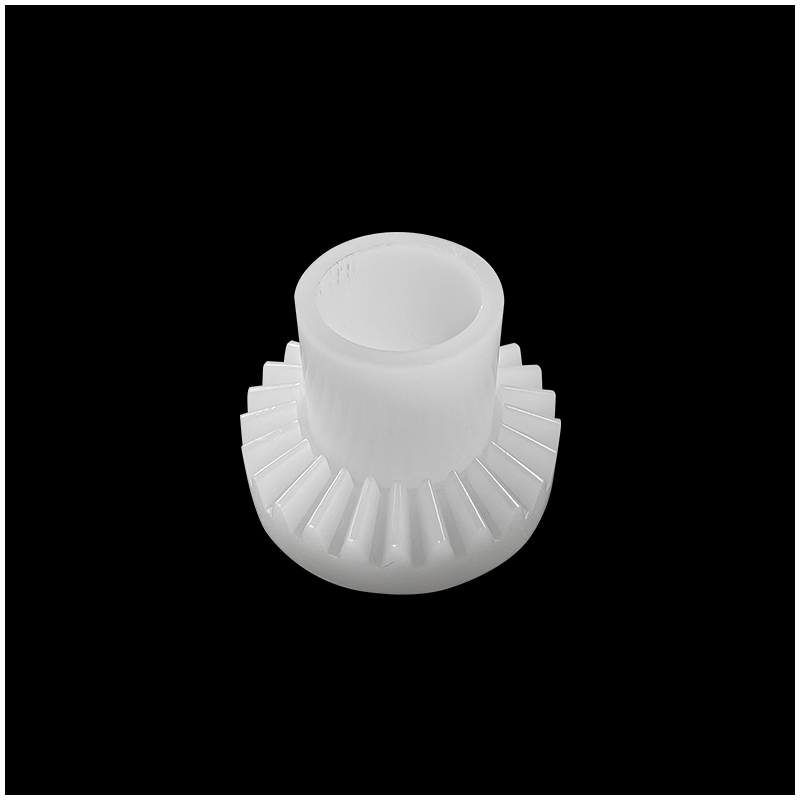

Zdjęcie przedstawia komponent przekładni stożkowej POM wytwarzany przez tę formę:

Geometria: Klasyczny profil przekładni stożkowej z równomiernie rozmieszczonymi zębami, zaprojektowany do przenoszenia ruchu pomiędzy przecinającymi się wałami. Centralna piasta cylindryczna zapewnia łatwy montaż wału.
Materiał: Biała/przezroczysta żywica POM (acetal), znana z niskiego tarcia, wysokiej stabilności wymiarowej i doskonałej odporności na zużycie – idealna do zastosowań w przekładniach.
Wykończenie powierzchni: Gładka, jednolita tekstura zgodna ze standardami SPI-B2, równoważąca odporność na zużycie i jakość kosmetyczną.
Najważniejsze cechy: Precyzyjnie uformowane zęby przekładni i otwór piasty wymagają formy o wąskich tolerancjach i równomiernym wypełnieniu, aby zapewnić prawidłowe zazębienie i długą żywotność.

Kluczowe funkcje

✅ Konstrukcja o dużej pojemności 1×8 komór

Wytwarza 8 identycznych kół zębatych stożkowych na cykl, zwiększając przepustowość przy jednoczesnym zachowaniu zrównoważonego napełniania i stałej jakości we wszystkich wnękach.

✅ System bramki Pin-Point

Pozostawia minimalny ślad bramy na powierzchni przekładni, eliminując wtórne przycinanie i umożliwiając krótkie czasy cykli.

✅ 1.2344 Stal na formy (HRC48-52)

Ta wysokowydajna stal, hartowana do HRC48-52, oferuje wyjątkową odporność na zużycie, wytrzymałość i długą żywotność formy (≥1 000 000 cykli).

✅ Tekstura formy SPI-B2

Tworzy gładką, jednolitą matową powierzchnię, która zmniejsza tarcie, ukrywa drobne niedoskonałości i spełnia wymagania kosmetyków przemysłowych.

✅ Konstrukcja zoptymalizowana pod kątem POM

Zaprojektowana z myślą o dużej szybkości krystalizacji POM, ze zoptymalizowanym chłodzeniem i wentylacją, aby zapobiec wypaczeniu, skurczowi i śladom przypaleń.

Specyfikacje techniczne

Szczegóły	parametrów
Typ pleśni	Niestandardowa forma wtryskowa do przekładni stożkowych
Konfiguracja wnęki	Wnęka 1×8
Kompatybilny materiał	POM (acetal)
System bramowy	Brama punktowa
Stal formowa	1.2344, HRC48-52
Wykończenie wnęki	Tekstura SPI-B2
Życie pleśni	≥1 000 000 cykli
Aplikacja	Siłowniki samochodowe, AGD, robotyka, automatyka przemysłowa

FAQ

P: Dlaczego POM dla tych przekładni?
Odp.: Niskie tarcie, wysoka odporność na zużycie i doskonała stabilność wymiarowa — idealne do gładkiego i długotrwałego zazębiania się przekładni.
P: Dlaczego stal 1.2344 HRC48-52?
Odp.: Twarde, wytrzymałe i odporne na zużycie, zachowujące precyzyjne profile zębów przekładni przez miliony cykli.
P: Zalety bramki punktowej?
Odp.: Czyste pęknięcie, minimalny ślad otworu, brak konieczności przycinania i zrównoważone wypełnienie wszystkich 8 ubytków.
P: Do czego służy tekstura SPI-B2?
Odp.: Delikatne matowe wykończenie, które zmniejsza tarcie, ukrywa drobne defekty i zapewnia spójny wygląd.
P: Jaka jest żywotność formy?
Odp.: ≥1 000 000 cykli przy odpowiedniej konserwacji, idealne do produkcji na dużą skalę.
