Przegląd produktu

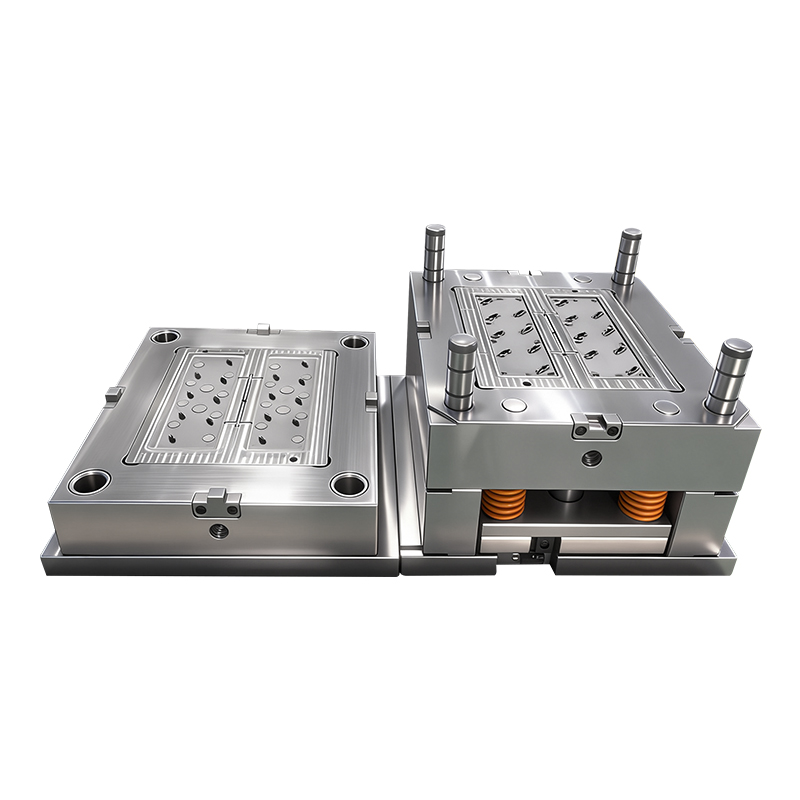

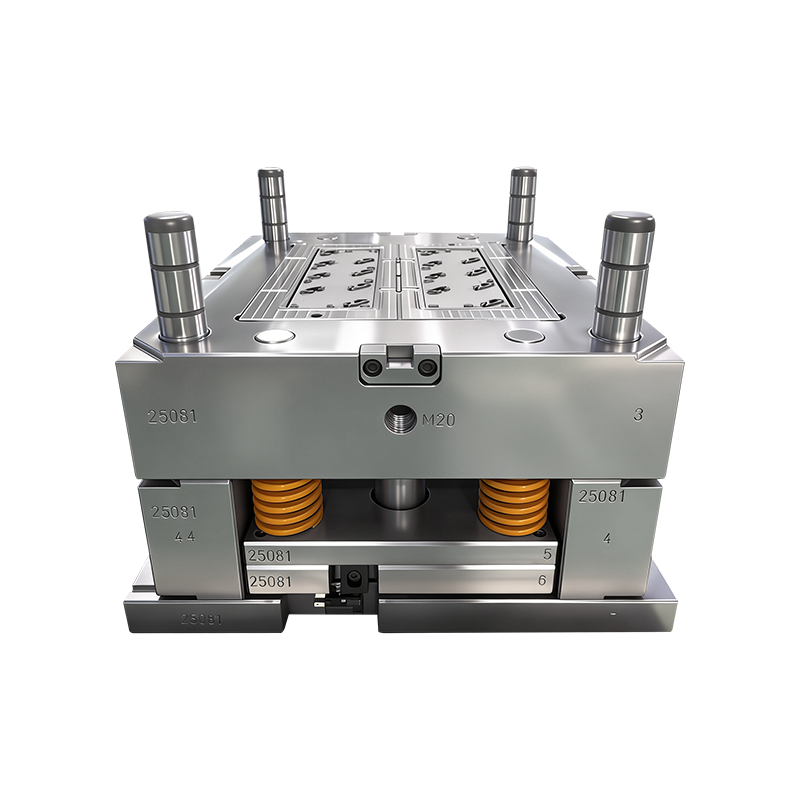

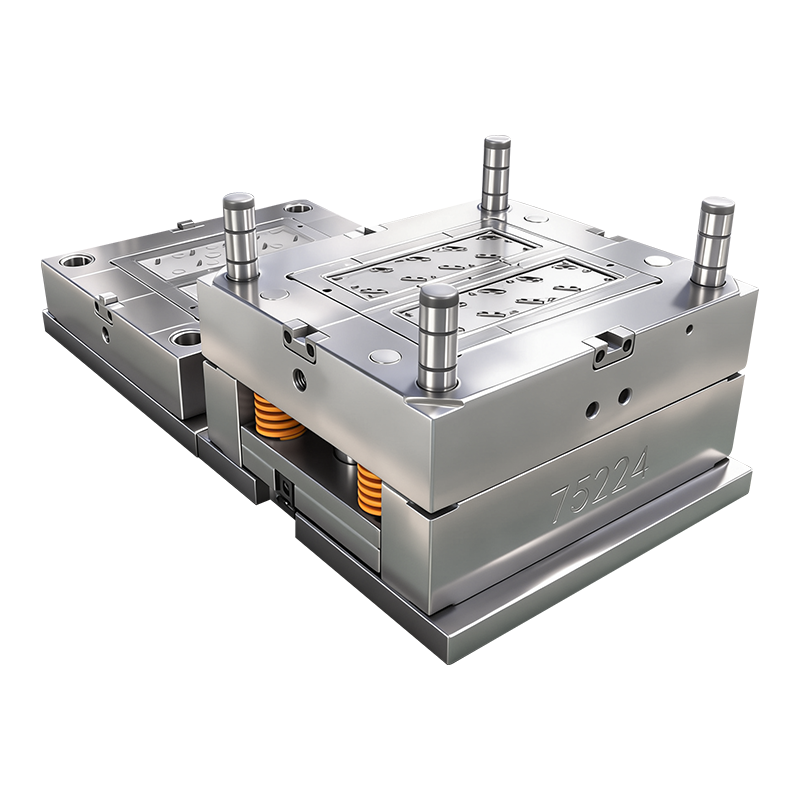

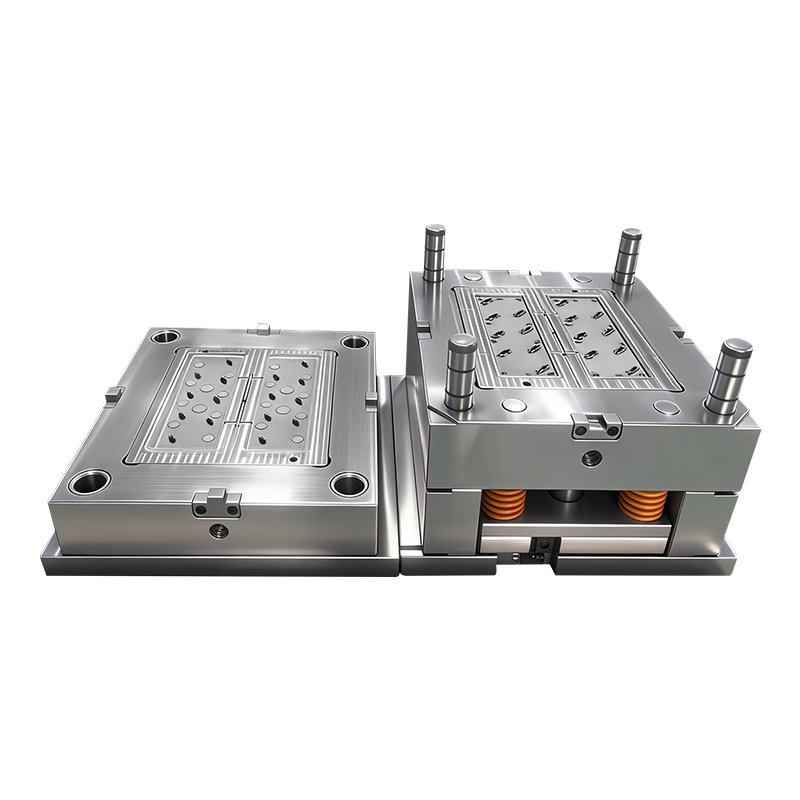

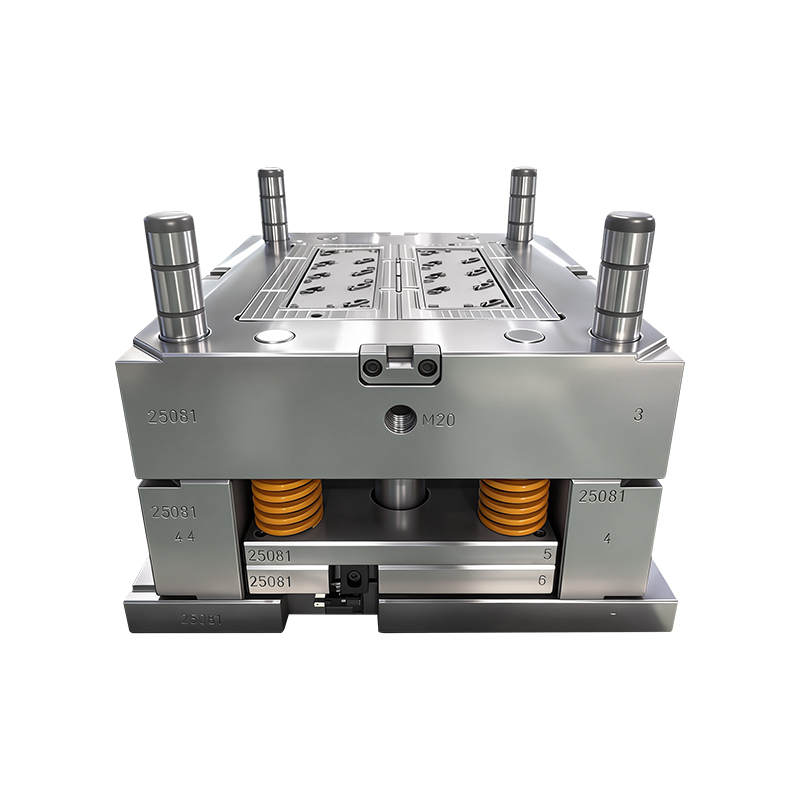

Jest to precyzyjna, niestandardowa, przemysłowa forma wtryskowa 1*2, profesjonalnie zaprojektowana do produkcji 3-pozycyjnych tylnych pokryw pudełek do montażu powierzchniowego z tworzywa ABS. Zbudowana z najwyższej jakości stali formierskiej 2083 ESR (HRC 48-50) i charakteryzująca się w pełni teksturowanymi powierzchniami wnęki i rdzenia, ta 2-płytowa forma zapewnia wyjątkową trwałość, stałą jakość powierzchni i stabilną długoterminową wydajność produkcyjną. Wyposażony w duży system bramek podwodnych, zapewnia czyste, ukryte zasilanie bez widocznych śladów na gotowych częściach, co czyni go idealnym do zastosowań w elektrycznych skrzynkach przyłączeniowych. Zoptymalizowana specjalnie pod kątem właściwości formowania materiału ABS, forma skutecznie rozwiązuje typowe problemy, takie jak wypaczenia, skurcz i skazy powierzchniowe, zapewniając niezawodne rozwiązanie do masowej produkcji komponentów przemysłowych szaf elektrycznych.
Podstawowe specyfikacje produktu
| Pozycja specyfikacji | Parametry szczegółowe |
| Wnęka na pleśń | 1*2 wnęka, 2 części na cykl dla zrównoważonej wydajności produkcji |
| Obowiązujący materiał | Tworzywo ABS (akrylonitryl-butadien-styren). |
| Struktura pleśni | 2-płytowa konstrukcja formy, prosta i niezawodna konstrukcja zapewniająca stałą wydajność |
| System bramkowy | Duża brama łodzi podwodnej (brama tunelu), ukryte zasilanie, brak widocznych śladów bramy na powierzchni części |
| Stal pleśni | Stal do form 2083 ESR (HRC 48-50), wysoka odporność na zużycie i korozję |
| Wykończenie powierzchni | Teksturowana wnęka i rdzeń, zapewniająca jednolitą matową powierzchnię części szafy elektrycznej |
| Stopień skurczu | 1,005 (współczynnik skurczu formy skalibrowany dla materiału ABS) |
| Formowana aplikacja | Tylna pokrywa puszki do montażu powierzchniowego w 3 pozycjach / elementy skrzynki przyłączeniowej |
| Zgodność produkcji | Wtryskarki standardowe, obsługujące produkcję automatyczną/półautomatyczną |
Zaawansowane projektowanie i produkcja form
1. Układ wnęki 1*2 i struktura 2-płytowa
Konstrukcja 1*2 wnęki równoważy wydajność produkcji z precyzją formowania, zapewniając identyczny przepływ stopu i warunki chłodzenia obu części w każdym cyklu. Klasyczną dwupłytową konstrukcję formy wybrano ze względu na jej niezawodność, prostotę i niskie wymagania konserwacyjne, co czyni ją idealną do ciągłej przemysłowej produkcji standardowych komponentów elektrycznych.
2. Konstrukcja ze stali formy Premium 2083 ESR
Wykonana z wysokiej jakości stali formierskiej 2083 ESR i poddana obróbce cieplnej do HRC 48-50, forma ta zapewnia wyjątkową odporność na zużycie, stabilność termiczną i odporność na korozję. Dzięki temu szczególnie nadaje się do materiałów ABS, zapewniając długą żywotność i stałą dokładność wymiarową nawet po milionach strzałów.
3. System dużych bram dla łodzi podwodnych
Konstrukcja dużej bramy podwodnej jest specjalnie zoptymalizowana pod kątem geometrii tylnej pokrywy, przepuszczając materiał przez ukryte kanały, aby nie pozostawiać widocznych śladów na powierzchni zewnętrznej. Dzięki temu gotowa część spełnia wymogi estetyczne stawiane obudowom elektrycznym, a jednocześnie umożliwia szybkie i zrównoważone napełnianie, aby zminimalizować naprężenia wewnętrzne i wypaczenia części ABS.

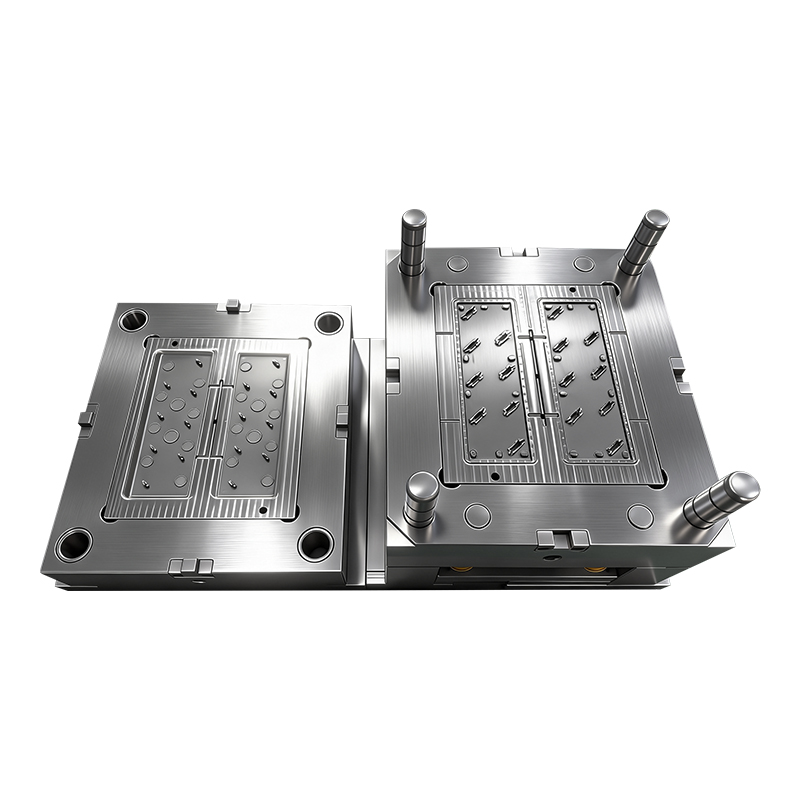

4. Teksturowane powierzchnie wnęki i rdzenia
Zarówno wnęka, jak i rdzeń są wykończone standardową teksturą, zapewniając spójny matowy wygląd, który ukrywa drobne ślady formowania i zapewnia trwałą, odporną na zarysowania powierzchnię. Tekstura ta poprawia także uwalnianie z formy, zmniejsza ślady po wyrzuceniu i poprawia ogólną jakość gotowej tylnej pokrywy obudowy.
5. Kalibrowany układ skurczu i chłodzenia
Forma została zaprojektowana ze skalibrowanym współczynnikiem skurczu wynoszącym 1,005, idealnie dopasowanym do właściwości materiału ABS. Strategicznie rozmieszczone kanały chłodzące zapewniają równomierne i szybkie chłodzenie całej części, zapobiegając nierównomiernemu skurczowi, zapadnięciu się i wypaczeniu, zachowując jednocześnie wąskie tolerancje wymiarowe krytycznych elementów montażowych.
Zalety materiałów i zastosowań
Tworzywo ABS jest szeroko stosowane w obudowach elektrycznych ze względu na doskonałą odporność na uderzenia, stabilność wymiarową i łatwość formowania. Ta niestandardowa forma została specjalnie zaprojektowana, aby wykorzystać następujące właściwości:
Konstrukcja ze stali 2083 ESR jest odporna na zużycie i utrzymuje precyzję podczas długich serii produkcyjnych.
Teksturowane wykończenie zapewnia profesjonalny wygląd, jednocześnie ukrywając drobne niedoskonałości powierzchni.
System bram podwodnych zapewnia czyste, pozbawione śladów części odpowiednie do widocznych zastosowań elektrycznych.
Forma ta idealnie nadaje się do produkcji 3-pozycyjnych tylnych pokryw skrzynek do montażu powierzchniowego, obudów złączy elektrycznych i innych przemysłowych elementów z tworzyw sztucznych wymagających stałej jakości i trwałości.
Zapewnienie jakości i obsługa posprzedażna
Wszystkie formy są produkowane w ścisłej zgodności z międzynarodowymi normami przemysłowymi i przechodzą rygorystyczne testy, w tym weryfikację twardości stali, kontrole dokładności wymiarowej, kontrole tekstury powierzchni i przebiegi próbne form. Każda forma jest sprawdzana na podstawie próbki przed dostawą, aby zapewnić stabilną wydajność formowania i jakość części. Zapewniamy kompleksowe wsparcie posprzedażowe, w tym wskazówki dotyczące konserwacji form, rozwiązywanie problemów technicznych i usługi modyfikacji, aby zapewnić płynny przebieg produkcji.
