YIXUN mold
8480419090

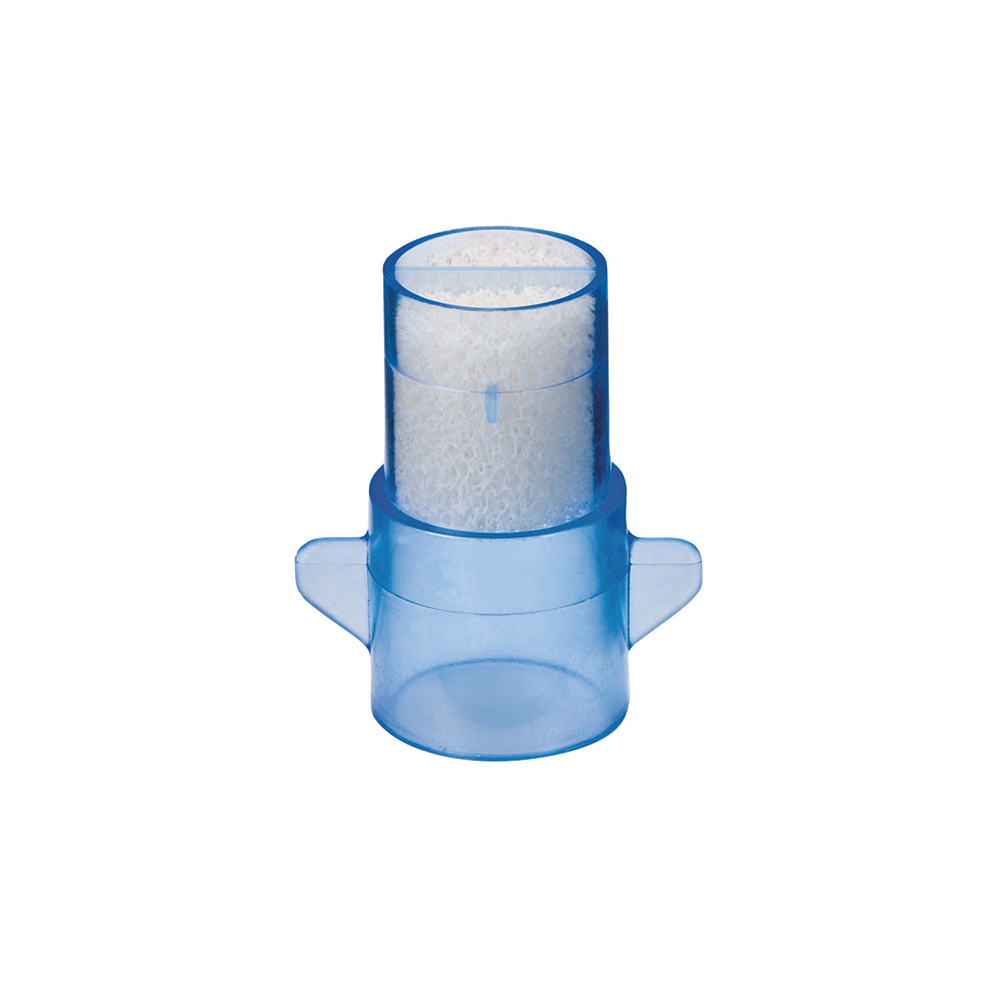

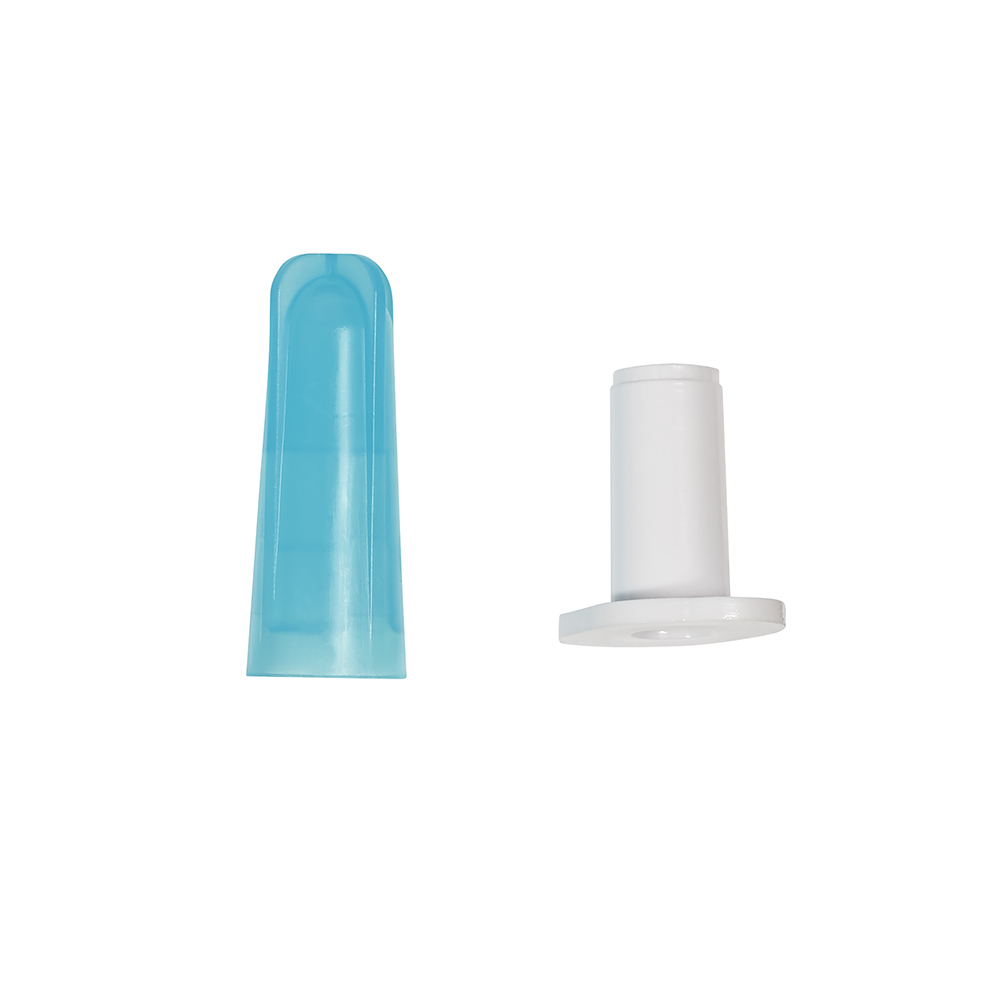

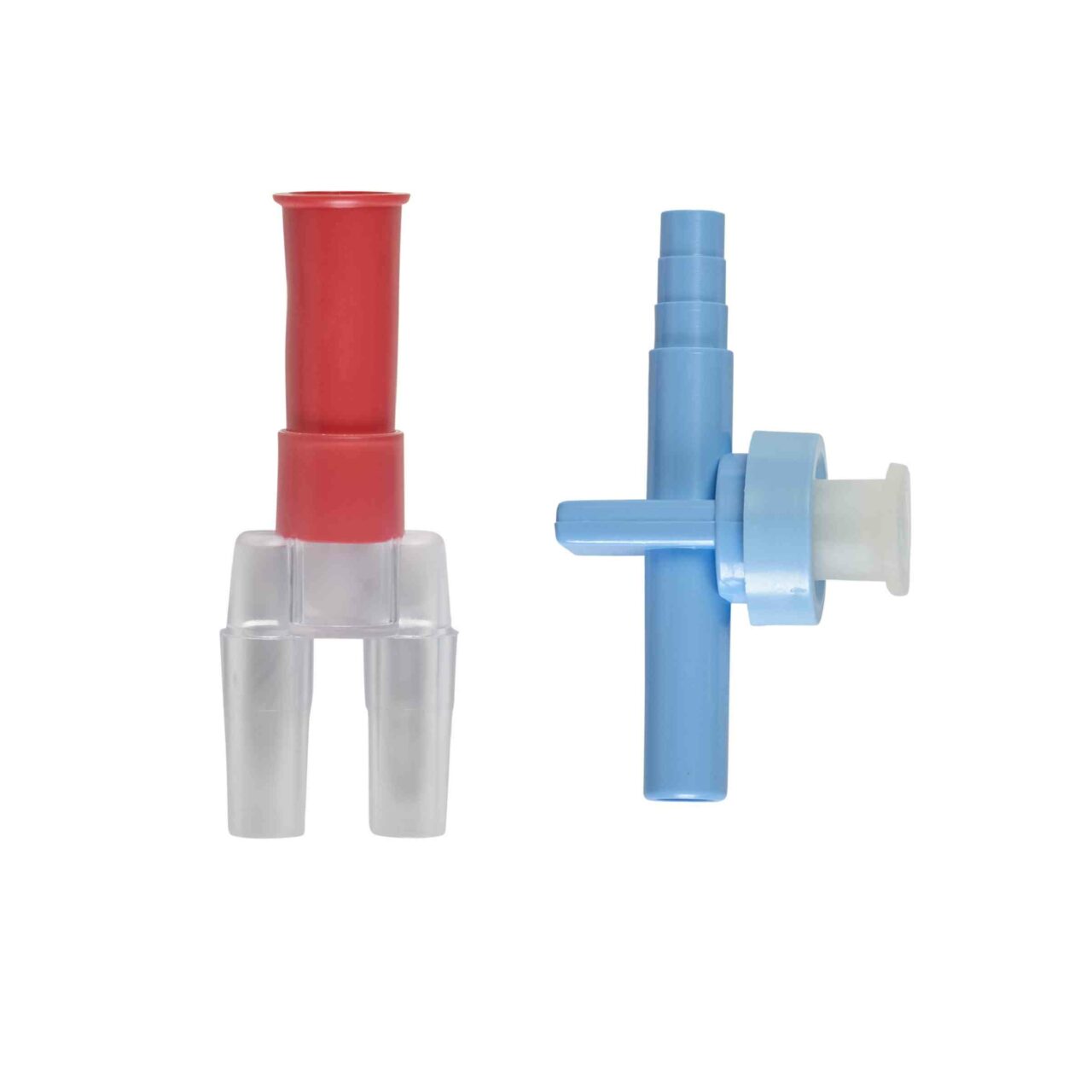

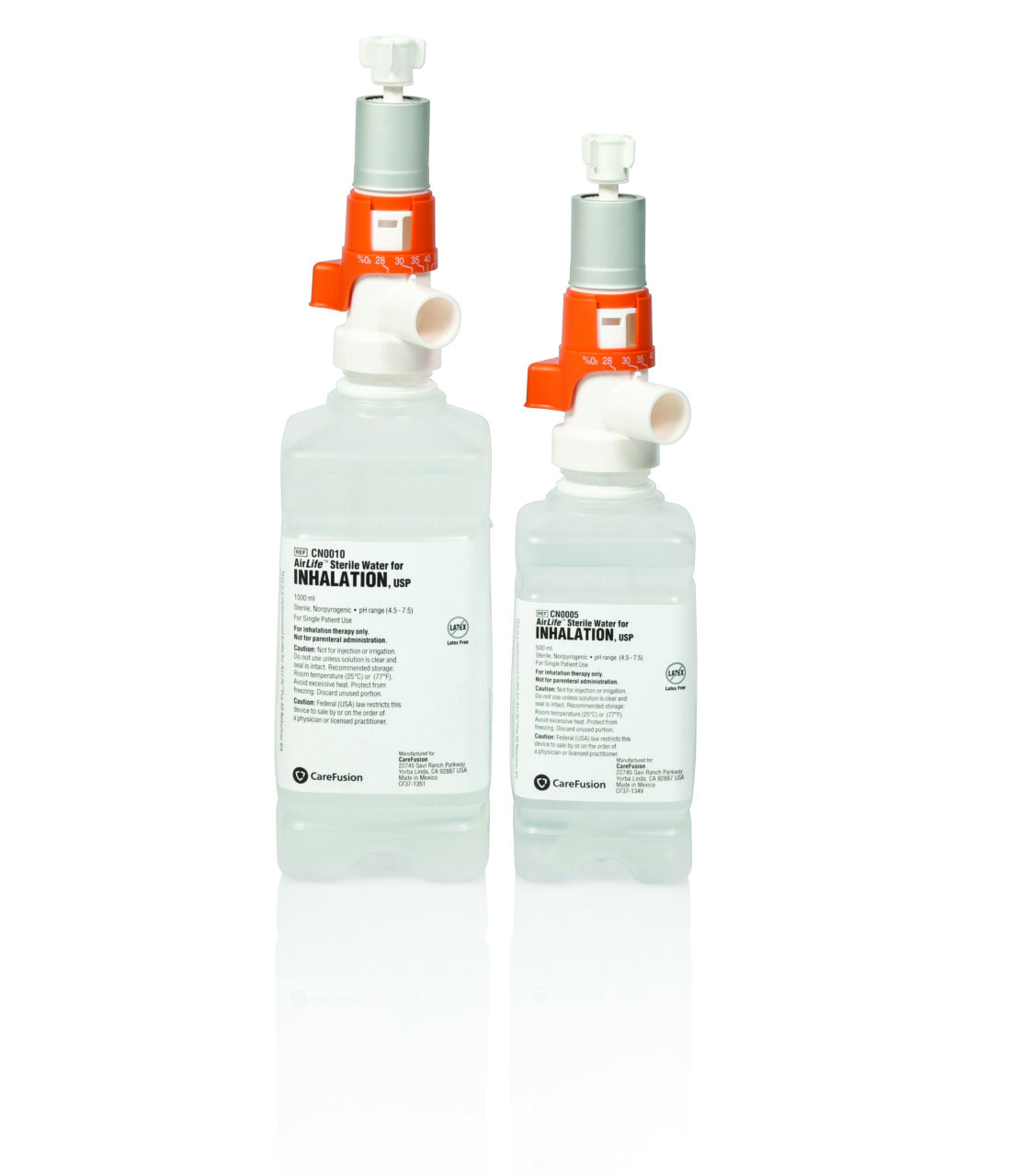

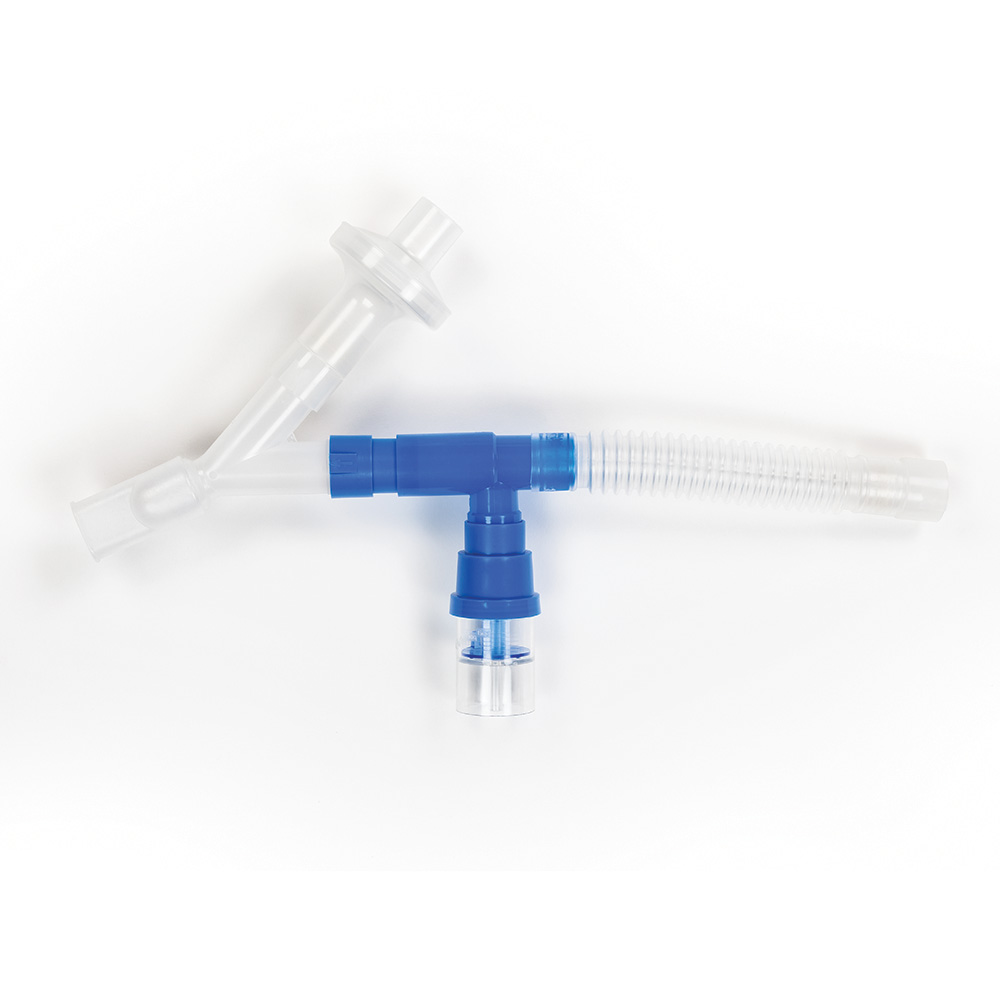

Produkt: Adapter chirurgiczny o dużej objętości
Zastosowanie: medyczne/chirurgiczne. To natychmiast narzuca najwyższe standardy jakości, spójności i dokumentacji.
Funkcja: Prawdopodobnie składnik zestawów dożylnych, systemów irygacyjnych lub podawania leków. Może być wyposażony w zamki typu Luer, gwinty, zawory lub porty przyłączeniowe.
Krytyczne potrzeby: Dokładność wymiarowa, szczelność, gładkie powierzchnie zapobiegające przyleganiu bakterii i biokompatybilność (w zależności od materiału).
Kluczowa specyfikacja formy: duża objętość
Solidna konstrukcja: Hartowana stal formierska (np. stal nierdzewna 420, 420SS lub H13 zapewniająca odporność na korozję i długą żywotność).
Wysokowydajne chłodzenie: Aby osiągnąć krótkie czasy cykli w przypadku „dużej objętości”, niezbędny jest zoptymalizowany obieg chłodzenia.
Gotowość do automatyzacji: funkcje automatycznego wyrzucania części, zrobotyzowanych chwytaków i systemów przenośników.
Niezawodny system wyrzucania: Wytrzymuje tysiące cykli bez awarii.
Oznacza to, że forma musi być zaprojektowana pod kątem wysokiej wydajności produkcji i trwałości. To nie jest prototypowa forma. Będzie potrzebować:
Kluczowa specyfikacja formy: Wiele wnęk
Rozmiar części i rozmiar formy: Większa część = mniej wnęk w formie o danym rozmiarze.
Przepływ tworzywa sztucznego (równowaga wypełnienia): System kanałów musi być idealnie wyważony (najlepiej system gorących kanałów), aby wszystkie wnęki wypełniały się jednocześnie i równomiernie.
Tolerancje: Formy wielogniazdowe wymagają wyjątkowej dokładności obróbki, aby zapewnić, że każde wgłębienie jest identyczne.
Cel: Wyprodukować kilka identycznych części w cyklu wtrysku, maksymalizując wydajność.
Uwaga: Liczba ubytków (np. 4, 8, 16, 32+) jest krytycznym czynnikiem wpływającym na koszty i wydajność. Należy to zrównoważyć:
Kluczowa specyfikacja materiału: PC, ABS, PP
Konstrukcja bramy musi pasować do wszystkich trzech (dla wszystkich może działać łódź podwodna lub brama punktowa).
Układ chłodzenia musi być skuteczny w całym zakresie temperatur.
Stopień skurczu jest różny, dlatego wymiary wnęki należy obliczyć dla materiału docelowego (prawdopodobnie najważniejszego, np. PC), przy założeniu, że części wykonane z innych materiałów będą charakteryzowały się niewielkimi różnicami wymiarowymi.
Forma ta musi być wystarczająco wszechstronna, aby móc przetwarzać trzy różne tworzywa sztuczne konstrukcyjne i towarowe o różnych właściwościach płynięcia i właściwościach termicznych.
Poliwęglan (PC): Wysokotemperaturowy (~280-320°C), przezroczysty/bursztynowy, wymaga obróbki na sucho. Podatny na ślady stresu.
Akrylonitryl-butadien-styren (ABS): Średnia temperatura (~210-250°C), dobra udarność, dobre wykończenie powierzchni.
Polipropylen (PP): Niższa temperatura (~200-230°C), półkrystaliczny, wysoki skurcz, elastyczny.
Wpływ projektu formy:
| Zalecenie i uzasadnienie | funkcji |
|---|---|
| Podstawa pleśni | Standardowe LKM lub DME, wysoka precyzja, z filarami wsporczymi i blokadami zapewniającymi stabilność. |
| Stal wnękowa i rdzeń | Wstępnie hartowana stal nierdzewna (np. 420SS) lub H13 z niklowaniem. Wymagane ze względu na odporność na korozję, możliwość polerowania i trwałość na poziomie medycznym. |
| System biegaczy | System gorących kanałów (preferowany z zaworem). Niezbędny w przypadku wielu wnęk i dużej objętości. Redukuje odpady (brak zimnych kanałów), umożliwia niezależną kontrolę bramy, poprawia równowagę napełniania i ma kluczowe znaczenie dla przetwarzania PC bez degradacji materiału. |
| Bramkowanie | Zasuwy zaworowe do kontroli jakości zasuwy i obsługi zakresu lepkości. Lokalizacja ma kluczowe znaczenie dla wytrzymałości części i wyglądu. |
| System chłodzenia | Tam, gdzie to możliwe, przegrody, bąbelki i konformalne kanały chłodzące (szczególnie wokół rdzeni), aby zapewnić szybkie i równomierne chłodzenie wszystkich trzech materiałów. |
| System wyrzutowy | Kołki wypychacza + tuleje (dla otaczających rdzeni). Wszystkie elementy hartowane i polerowane. Do uwolnienia części z wnęki mogą być potrzebne grzybki powietrzne. |
| Wentylacja | Strategiczne odpowietrzanie na liniach spawania i obszarach końcowych, aby zapobiec poparzeniom, kluczowe dla estetyki części. |
| Ochrona przed korozją | Wszystkie przewody chłodziwa i odsłonięte powierzchnie muszą być odporne na korozję powodowaną przez wodę chłodzącą i ewentualne środki sterylizujące. |
Projekt do produkcji (DFM): Przed rozpoczęciem obróbki niezbędny jest formalny raport DFM od producenta form.
Analiza przepływu formy (MFA): Nie podlega negocjacjom. Symulacja oprogramowania (przy użyciu Moldflow lub podobnego) w celu przewidywania wzorów wypełnień, linii spawów, pułapek powietrznych, skurczu i wydajności chłodzenia dla wszystkich trzech materiałów. Optymalizuje to lokalizację bramy, chłodzenie i zapobiega kosztownym przeróbkom formy.
Dokumentacja jakościowa: Raport pełnowymiarowy (FAI – Kontrola Pierwszego Artykułu) przy użyciu CMM na gniazdach form i częściach pierwszego wtrysku. Certyfikaty materiałowe (C lub C) dla wszystkich stali i komponentów.
Walidacja części: Forma musi wytwarzać części spełniające:
Dane wymiarowe: Zgodnie z rysunkiem produktu.
Kryteria wizualne i funkcjonalne: Brak błysków, krótkich strzałów, śladów zatonięcia lub śladów przypaleń.
Testowanie specyficzne dla materiału: Może obejmować klarowność (dla PC), testy udarności, testy szczelności i testy biokompatybilności zgodnie z wymaganiami klasyfikacji urządzenia.
Szczegółowy projekt części i rysunek: wraz z krytycznymi wymiarami, tolerancjami i wyborem materiału (który jest materiałem podstawowym?).
Wybór dostawcy: Wybierz producenta form z udokumentowanym doświadczeniem w zakresie medycznych form wielogniazdowych i systemów gorących kanałów. Certyfikat ISO 13485 jest znaczącym atutem.
DFM i MFA: Współpracuj z producentem form przy tych analizach.
Zatwierdzenie projektu formy: Podpisz ostateczny układ formy, liczbę wnęk i projekt systemu.
Produkcja form i pobieranie próbek T1: obróbka skrawaniem, polerowanie, montaż i pierwsze zdjęcia próbne.
Kwalifikacja formy i pobieranie próbek: Obszerne pobieranie próbek w celu sprawdzenia spójności we wszystkich wnękach i ze wszystkimi trzema materiałami (jeśli jest to wymagane).
Zatwierdzenie i dostawa: Po pomyślnej kwalifikacji i sprawdzeniu dokumentacji.
Opisujesz wysokiej klasy, gotową do produkcji formę wtryskową do krytycznego komponentu medycznego. Połączenie zastosowań chirurgicznych, dużej objętości, wielu ubytków i kompatybilności z wieloma materiałami sprawia, że jest to projekt wymagający technicznie i kapitałochłonny.
Główne czynniki kosztów i sukcesu:
Jakość i złożoność systemu gorących kanałów.
Liczba ubytków.
Wybór wysokiej jakości stali nierdzewnej do formowania.
Analiza przepływu formy i precyzyjna obróbka.
Doświadczenie producenta form w branży medycznej.
Inwestowanie od samego początku w odpowiedni projekt, analizę i wykwalifikowanego dostawcę ma kluczowe znaczenie, aby uniknąć opóźnień w produkcji, problemów z jakością i awarii form, zapewniając niezawodny zwrot z inwestycji w masową produkcję adapterów chirurgicznych.
