Jeśli kiedykolwiek trzymałeś szczoteczkę do zębów z miękkim gumowym uchwytem lub korzystałeś z wysokiej klasy pilota do telewizora ze zintegrowanymi przyciskami, zetknąłeś się z doskonałością dwuetapowego formowania wtryskowego . Ten zaawansowany proces produkcyjny umożliwia inżynierom połączenie dwóch różnych materiałów termoplastycznych w jedną, zintegrowaną część podczas jednego cyklu maszynowego. Eliminuje potrzebę wtórnego montażu, który często wprowadza błędy i dodatkowe koszty.
Zrozumienie, czym jest forma dwustrzałowa, wymaga spojrzenia poza proste kształtowanie plastyczne. Chodzi o chemię, łączenie mechaniczne i inżynierię Wstrzykując materiał pierwotny, a następnie oblewając go drugim podłożem, tworzymy produkty, które są bardziej trwałe, estetyczne i lepsze pod względem ergonomicznym. W tym przewodniku omówiono mechanikę, zalety i spostrzeżenia ekspertów stojące za tą niezbędną nowoczesną techniką produkcji. o wysokiej precyzji .
Podstawowym celem formowania wtryskowego dwuetapowego (znanego również jako formowanie wieloetapowe lub formowanie dwuetapowe) jest utworzenie części składającej się z wielu materiałów w jednej operacji. W przeciwieństwie do tradycyjnego formowania natryskowego, w którym technik przenosi część z jednej maszyny na drugą, forma dwustrzałowa pozostaje w tej samej specjalistycznej prasie. W tej konfiguracji zastosowano dwie oddzielne jednostki wtryskowe i obrotową płytę dociskową lub płytkę indeksującą.

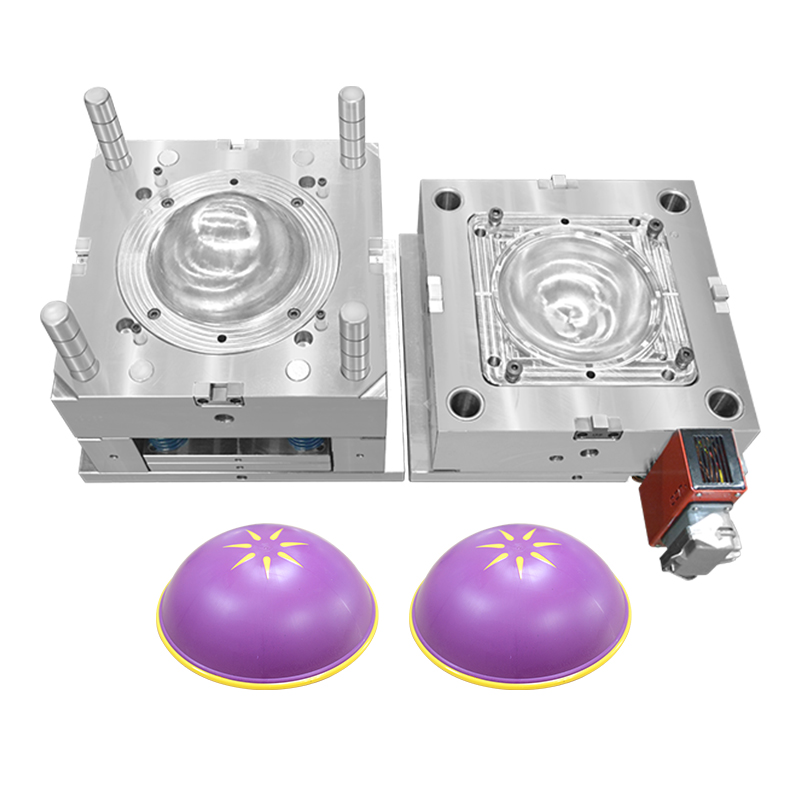

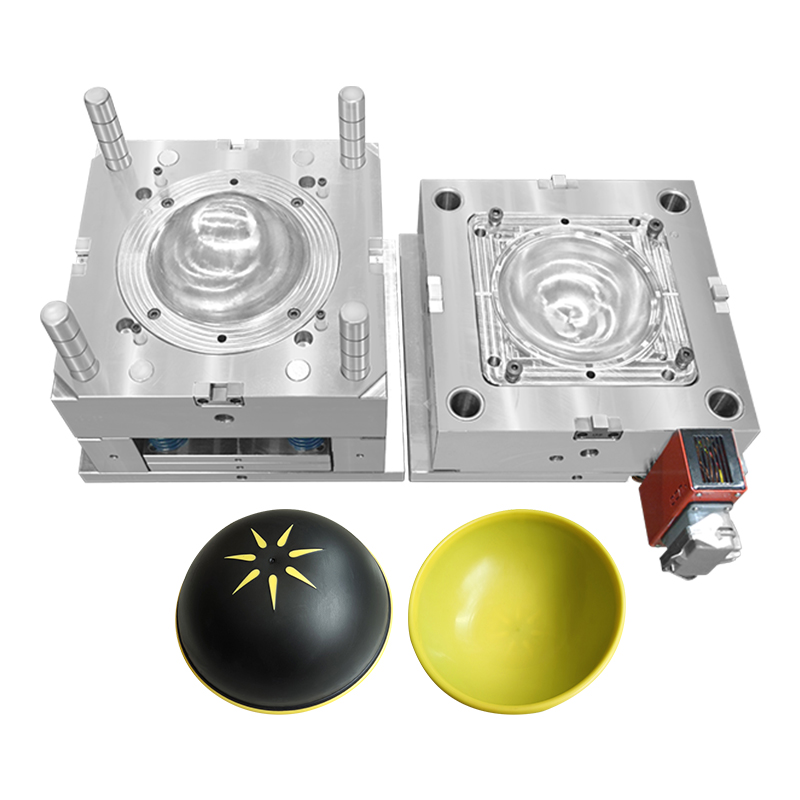

Najpierw maszyna wtryskuje „podłoże” – zwykle sztywny materiał termoplastyczny , który tworzy szkielet konstrukcyjny części. Gdy pierwszy strzał stwardnieje, forma otwiera się, a płyta wewnętrzna obraca się o 180 stopni. Następnie druga jednostka wtryskowa uruchamia się, pokrywając określone obszary pierwszej części drugim materiałem, często silikonem klasy medycznej lub miękkim w dotyku TPE (elastomerem termoplastycznym).
Utrzymując część wewnątrz formy na obu etapach, zapewniamy wysoką precyzję wyrównania. Nigdy nie opuszczają kontrolowanego środowiska narzędzia. Zapobiega to zanieczyszczeniu lub problemom z chłodzeniem, które mają miejsce, gdy części są obsługiwane ręcznie pomiędzy ujęciami. W przypadku w dużych ilościach elektroniki użytkowej produkowanej ta konsystencja stanowi różnicę między produktem premium a tanim, luźnym produktem.
Dlaczego wiodący producenci wybierają formę dwuwtryskową zamiast tańszych alternatyw jednogniazdowych? Odpowiedź leży w długoterminowym ROI i integralności produktu. Chociaż początkowy koszt oprzyrządowania jest wyższy, cena jednostkowa i wskaźniki wydajności często uzasadniają inwestycję.
W procesie dwuetapowego formowania wtryskowego oba materiały łączą się na poziomie molekularnym. Ponieważ drugi strzał jest wtryskiwany, gdy pierwszy jest jeszcze ciepły (ale ma solidną konstrukcję), łączą się one ze sobą. Tworzy to połączenie, które jest znacznie mocniejsze niż użycie kleju lub łączników mechanicznych. Dzięki temu finalny produkt jest wodoodporny i odporny na łuszczenie się, co jest istotne w przypadku wyrobów klasy medycznej poddawanych częstej sterylizacji.
Wykorzystujemy tę technologię do tworzenia przezroczystych okien w nieprzezroczystych obudowach, wielobarwnych logo, które nigdy się nie ścierają oraz zintegrowanych uszczelek, których nie można zgubić. Pozwala projektantom eksperymentować z niestandardowymi teksturami i kolorami, nie martwiąc się o to, jak elementy będą później do siebie pasować. W świecie szybkiego prototypowania pozwala to na natychmiastowe wytwarzanie złożonych części, które wyglądają i działają jak gotowy produkt detaliczny.
Aby proces formowania wtryskowego w dwóch etapach przebiegł pomyślnie, oba materiały powinny mieć podobne temperatury topnienia lub być ułożone w takiej kolejności, aby jako pierwszy wtryskiwany był materiał o wyższej temperaturze. Typowe połączenia obejmują ABS z TPU lub poliwęglan z silikonem. Projektując dla elektroniki użytkowej , priorytetowo traktujemy materiały odporne na działanie olejków skórnych i zapewniające miękki chwyt przy jednoczesnym zachowaniu sztywnej ramy.
Skuteczne wiązanie ma miejsce, gdy łańcuchy polimerowe drugiego śrutu przeplatają się z powierzchnią pierwszego. Często używamy niestandardowych mieszanek żywic, aby zwiększyć tę „lepkość”. Jeśli połączenie nie jest idealne, część może ulec uszkodzeniu podczas cykli termicznych (rozszerzanie i kurczenie się przy różnej pogodzie).
Kiedy wiązanie chemiczne jest niemożliwe ze względu na ograniczenia projektowe, projektujemy „zamki mechaniczne”. Projektujemy małe otwory lub podcięcia w pierwszym strzale, tak aby drugi strzał termoplastycznego przepływał przez nie, skutecznie „nitując” z podstawą. Zapewnia to trwałe połączenie nawet pomiędzy niekompatybilnymi tworzywami sztucznymi.
Wszechstronność formy dwustopniowej sprawia, że jest ona podstawą w branżach, w których awaria nie wchodzi w grę, a liczy się doświadczenie użytkownika.
W medycynie czystość jest królem. Dwustopniowa część formowana wtryskowo eliminuje „linie podziału” i szczeliny, w których mogłyby ukryć się bakterie. Używamy go do tworzenia rękojeści chirurgicznych klasy medycznej , które są antypoślizgowe, ale nadal wytrzymują ostre chusteczki chemiczne. Wysoka precyzja procesu zapewnia, że oznaczenia dozowania lub zintegrowane uszczelki spełniają rygorystyczne tolerancje regulacyjne.
Od etui na smartfony po monitory fitness do noszenia – dwustopniowe formowanie wtryskowe jest wszędzie. Pozwala na zintegrowanie „żywych zawiasów” i wodoodpornych przycisków bezpośrednio z ramą. W przypadku elektroniki użytkowej skupiamy się na technikach formowania cienkościennego, które zapewniają lekkość urządzeń, a jednocześnie zapewniają amortyzację miękkiej powłoki zewnętrznej.
Jako kierownik ds. zaopatrzenia lub inżynierii musisz zdecydować, czy początkowy koszt formy dwustrzałowej jest tego wart. Decyzja ta zwykle zależy od wielkości produkcji i złożoności części.
Chociaż narzędzie do formowania wtryskowego dwuetapowego może kosztować od 30% do 50% więcej niż dwie oddzielne formy jednostrzałowe, można znacznie zaoszczędzić na pracy dodatkowej. Nie potrzebujesz ekipy do łączenia części i nie potrzebujesz czystego pomieszczenia do nakładania kleju.
Jeśli jesteś na etapie szybkiego prototypowania , możesz zacząć od formowania w celu sprawdzenia koncepcji. Jednak po przejściu na produkcję masową przejście na formę dwustrzałową zmniejsza ilość złomu. Ponieważ proces jest w pełni zautomatyzowany, wyeliminowano czynnik „błędu ludzkiego”, co prowadzi do znacznie wyższej wydajności części o wysokiej precyzji .
Duża ilość: ponad 50 000 części prawie zawsze faworyzuje 2 strzały.
Złożona geometria: jeśli montaż jest trudny, rozwiązaniem jest 2-strzałowy.
Wąskie tolerancje: 2-strzałowy zapewnia najlepsze wyrównanie.
Żaden proces produkcyjny nie przebiega bez przeszkód. W przypadku formowania wtryskowego dwuetapowego wyzwania zwykle obejmują projektowanie narzędzi i zarządzanie temperaturą.
Ponieważ wtryskujesz gorący plastik na część, która już częściowo ostygła, musisz poradzić sobie z „wypaczeniem”. Jeśli pierwszy strzał nie zostanie wystarczająco schłodzony, drugi strzał może go zdeformować. Jeśli będzie za zimno, więź nie będzie tak silna. Eksperci wykorzystują zaawansowaną analizę przepływu formy, aby przewidzieć te temperatury jeszcze przed cięciem stali.
Metodę rotacji wybieramy na podstawie rozmiaru części. Systemy płyt obrotowych są standardem w przypadku większych części, natomiast rdzenie indeksujące są lepsze w przypadku małych, precyzyjnych komponentów spotykanych w elektronice użytkowej . Wybór niewłaściwej metody może prowadzić do wydłużenia czasu cyklu i zwiększonego zużycia maszyny.
„Brama” to miejsce, w którym plastik wchodzi do formy. W przypadku wtrysku dwuetapowego umieszczenie zasuwy jest sztuką piękną. Należy ukryć bramki, aby nie zepsuły wyglądu niestandardowego produktu konsumenckiego, jednocześnie zapewniając równomierne wypełnienie wnęki tworzywem sztucznym. Często używamy zasuw zaworowych do kontrolowania przepływu z niezwykłą dokładnością.
Świat wtrysku dwuetapowego ewoluuje. Obserwujemy tendencję do stosowania przetworzonego tworzywa termoplastycznego jako podłoża wewnętrznego i materiału pierwotnego wyłącznie w przypadku zewnętrznej „skóry”.
Używając formy dwustopniowej , możemy umieścić przemiał (plastik z recyklingu) wewnątrz pięknej obudowy. Zmniejsza to ślad węglowy elektroniki użytkowej , nie rezygnując z poczucia „premium”. Ułatwia to także recykling części po zakończeniu ich cyklu życia, ponieważ są wykonane z kompatybilnych rodzin polimerów, których nie trzeba rozdzielać.
Obecnie obserwujemy procesy 3- i 4-strzałowe. Wyobraź sobie urządzenie klasy medycznej ze sztywną obudową, przezroczystym okienkiem, miękkim uchwytem i świecącym w ciemności paskiem bezpieczeństwa – a wszystko to wykonane w jednej maszynie. To jest przyszłość produkcji o wysokiej precyzji .
Kupując formę dwustrzałową , nie kupujesz tylko narzędzia; kupujesz proces. Jakość stali, dokładność obróbki CNC i umiejętności projektanta form decydują o ostatecznej jakości części.
W przypadku projektów klasy medycznej forma musi być zbudowana w zakładzie, który rozumie normy ISO 13485. Dzięki temu każda część jest identyfikowalna, a użyte materiały termoplastyczne są biokompatybilne.
Dostawca wysokiej jakości nie tylko dostarczy narzędzie. Dostarczą pełny przykładowy raport T1, w tym dane CMM (współrzędnościowej maszyny pomiarowej), aby udowodnić wysoką precyzję . Jest to szczególnie istotne w przypadku elektroniki użytkowej, gdzie ręką użytkownika można wyczuć szczelinę o wielkości 0,1 mm.
Formowanie wtryskowe dwuetapowe to złoty standard w tworzeniu wysokowydajnych części wykonanych z wielu materiałów. Inwestując w formę dwuwtryskową , odblokowujesz świat niestandardowych możliwości projektowania, doskonałą siłę wiązania i długoterminowe oszczędności. Niezależnie od tego, czy opracowujesz kolejny przełom w sprzęcie klasy medycznej , czy elegancki element elektroniki użytkowej , proces ten zapewnia wysoką precyzję i trwałość, których wymagają współcześni konsumenci. Zamienia złożony problem montażowy w usprawnione, jednoetapowe rozwiązanie produkcyjne.

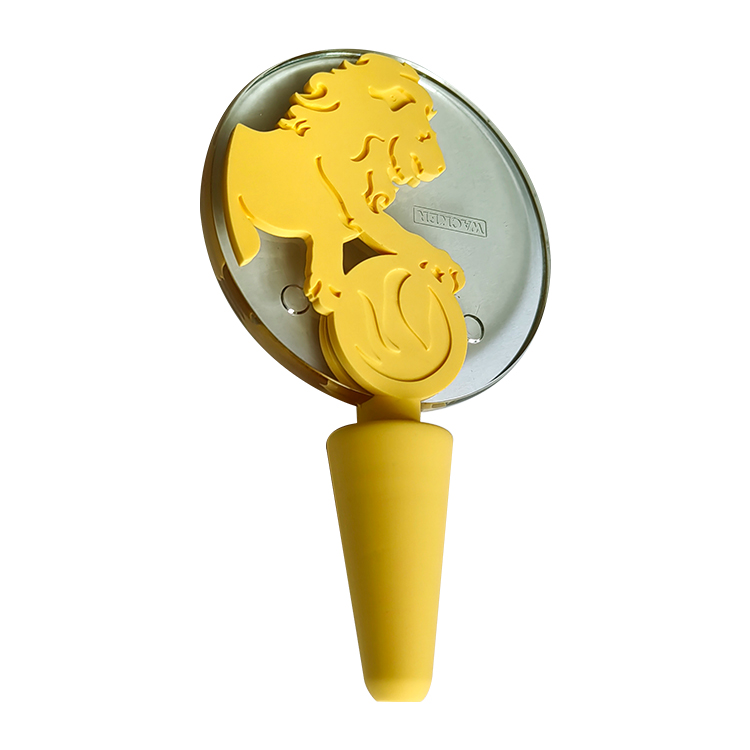

P: Czy mogę użyć dwóch różnych kolorów tego samego plastiku w formie dwustrzałowej? O: Tak! Jest to bardzo powszechny przypadek użycia do tworzenia trwałych logo lub przejrzystych „okien” w obudowie bez konieczności stosowania oddzielnych elementów.
P: Jaki jest czas realizacji niestandardowej formy z 2 strzałami? Odp.: Zazwyczaj zajmuje to 8-12 tygodni. Ponieważ narzędzie posiada mechanizm obrotowy i dwa zestawy wnęk, jest bardziej złożone niż standardowa forma.
P: Czy formowanie wtryskowe dwuetapowe nadaje się do małych serii produkcyjnych? Odp.: Zwykle nie. Ze względu na wysoki koszt specjalistycznej formy dwustrzałowej i konfiguracji maszyny najlepiej jest w przypadku wolumenów, w przypadku których oszczędności pracy mogą zrównoważyć początkową inwestycję.
