Czy zastanawiałeś się kiedyś, jak powstaje plastikowa obudowa Twojego smartfona, deska rozdzielcza Twojego samochodu, czy ratujące życie strzykawki medyczne? Odpowiedzią jest formowanie wtryskowe. Jest to najczęstszy proces produkcyjny służący do produkcji części z tworzyw sztucznych w dużych ilościach. Od prostej zabawki po komponent elektroniczny o wysokiej tolerancji – proces ten pozwala na niesamowitą spójność i szybkość.
Istotą formowania wtryskowego jest pobieranie surowych granulatów tworzywa sztucznego, stapianie ich i wtłaczanie pod wysokim ciśnieniem do precyzyjnej formy wtryskowej z tworzywa sztucznego . Choć koncepcja wydaje się prosta, wykonanie wymaga głębokiego zrozumienia termodynamiki, inżynierii materiałowej i inżynierii mechanicznej. W tym przewodniku szczegółowo opiszemy, jak działa ten proces, dlaczego niestandardowa , precyzyjna forma wtryskowa z tworzywa sztucznego jest „duszą” operacji i w jaki sposób branże osiągają jakość medyczną w każdym cyklu.
Aby zrozumieć, jak to działa, musimy najpierw przyjrzeć się maszynie. To nie jest jedno narzędzie, ale zbiór zsynchronizowanych systemów. Większość maszyn składa się z dwóch głównych części: jednostki wtryskowej i jednostki zamykającej.
Jednostka wtryskowa działa jak gigantyczna strzykawka. Podgrzewa plastik i popycha go do przodu. Zespół zaciskowy utrzymuje precyzyjną formę wtryskową z tworzywa sztucznego w zamknięciu pod ogromnym ciśnieniem stopionego tworzywa sztucznego. Bez silnego zacisku obie połówki formy rozpadłyby się, powodując „odblask” – nadmiar plastiku wyciekający ze szwów.
Eksperci dzielą te maszyny na kategorie według ich „tonażu”. Oznacza on siłę, jaką może przyłożyć jednostka zamykająca. W przypadku cienkościennych części elektronicznych niezbędna jest maszyna Jeśli maszyna jest za mała dla danej części, jakość jest gorsza; jeśli jest za duży, marnujesz energię i pieniądze. o dużej prędkości z precyzyjną kontrolą ciśnienia.
Jak garść plastikowych koralików staje się gotowym produktem? Dzieje się to w powtarzalnym cyklu, który zwykle trwa od 10 sekund do 2 minut.
Podawanie i topienie: Surowe granulaty tworzywa sztucznego spadają z leja zasypowego do podgrzewanej beczki. Wewnątrz obraca się śruba posuwisto-zwrotna, mieląca pelety i przesuwająca je do przodu. Cierne i zewnętrzne grzejniki zamieniają plastik w lepką ciecz.
Wtrysk: Gdy z przodu ślimaka zgromadzi się wystarczająca ilość stopionego plastiku, ślimak przestaje się obracać. Działa jak tłok i uderza do przodu, wtłaczając ciecz pod wysokim ciśnieniem do precyzyjnej formy wtryskowej z tworzywa sztucznego .
Pakowanie i chłodzenie: Maszyna utrzymuje ciśnienie, aby zapewnić wypełnienie każdego rogu Następnie część zaczyna się ochładzać i zestalać. niestandardowej wnęki.
Wyrzucanie: Zacisk otwiera się, a kołki wypychające wypychają gotowy element z precyzyjnej formy wtryskowej z tworzywa sztucznego . Cykl rozpoczyna się natychmiast od nowa.
Wydajność w tym cyklu często mierzy się „czasem cyklu”. W środowiskach produkcyjnych charakteryzujących się dużą szybkością nawet skrócenie czasu chłodzenia o jedną sekundę może zaoszczędzić producentowi tysiące dolarów w przypadku dużej serii produkcyjnej.

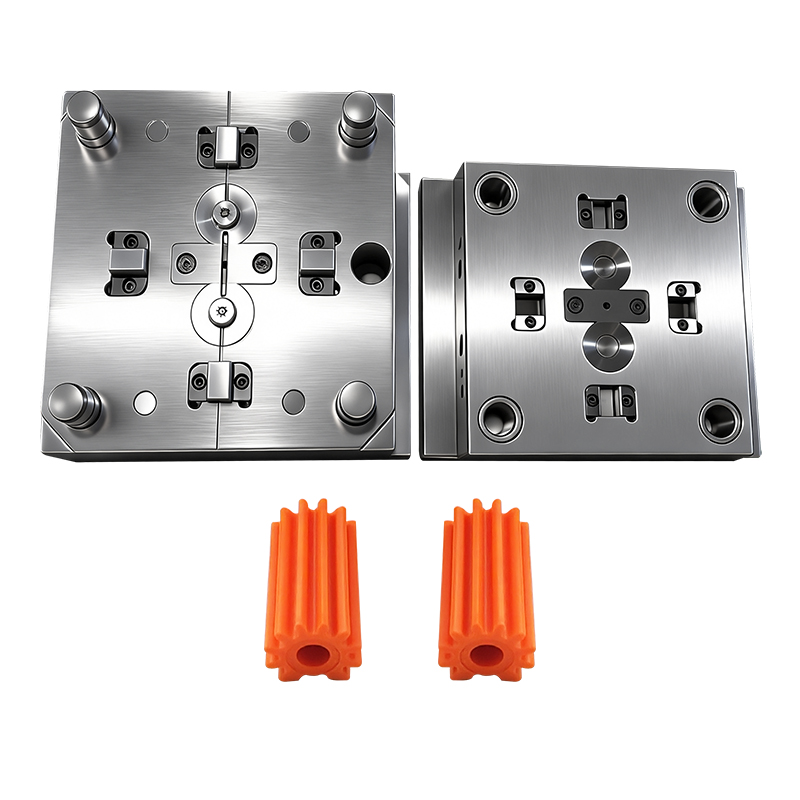

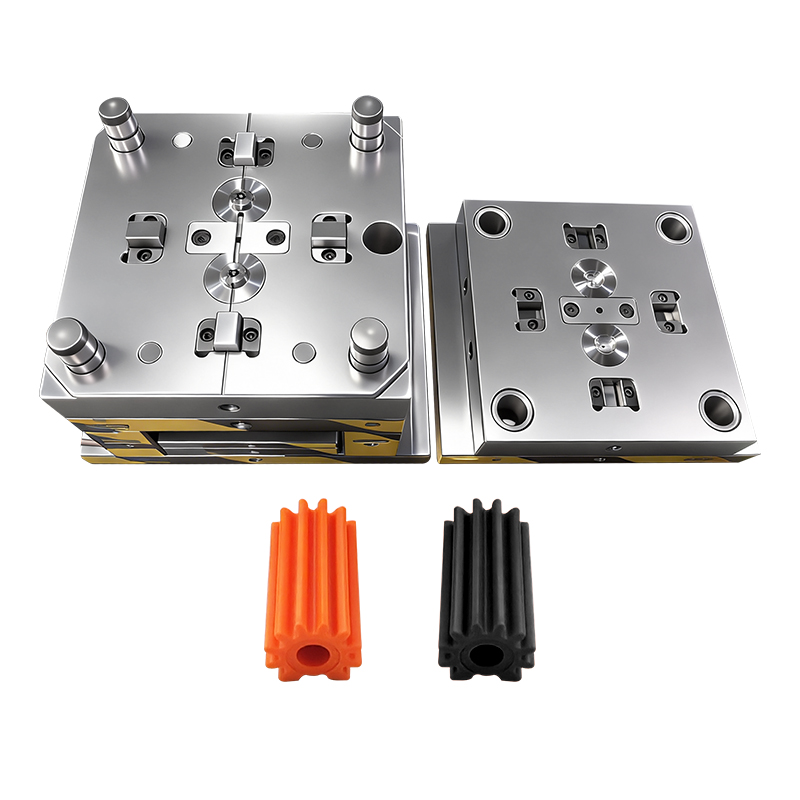

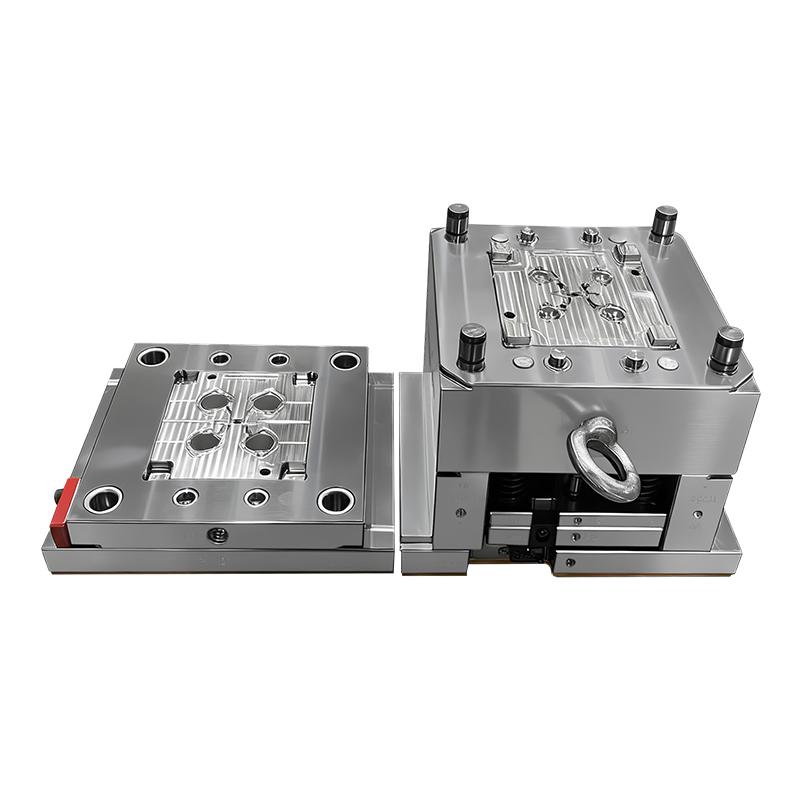

Forma jest najdroższą i krytyczną częścią całej instalacji. To coś więcej niż tylko pusty kształt; jest to złożony element konstrukcyjny wykonany z hartowanej stali lub aluminium.
Kiedy mówimy o precyzyjnej formie wtryskowej z tworzywa sztucznego , mamy na myśli narzędzie zbudowane z myślą o wysokich poziomach Każdy milimetr ma znaczenie. Jeśli pleśń odpadnie na grubość ludzkiego włosa, części mogą nie pasować do siebie w zespole. Jest to szczególnie prawdziwe w przypadku obudów tolerancji . elektronicznych , w których wewnętrzne zaciski i porty muszą być idealnie dopasowane.
Wysokiej jakości forma niestandardowa posiada wewnętrzne kanały chłodzące. Woda lub olej przepływa przez te kanały, aby odciągnąć ciepło od plastiku. Zapewnia to równomierne chłodzenie części. Jeśli jedna strona ostygnie szybciej niż druga, plastik wypaczy się lub „zatonie”, niszcząc wymiary. Właściwa konstrukcja chłodzenia jest tym, co odróżnia standardowe narzędzie od arcydzieła produkcji wysokiej prędkości .
Nie wszystkie formowane części są sobie równe. Niektóre wymagają poziomu szczegółowości, którego nie są w stanie osiągnąć standardowe maszyny. W tym miejscu w grę wchodzi inżynieria o wysokiej tolerancji .
Plastik kurczy się podczas ochładzania. Doświadczony projektant bierze to pod uwagę podczas konstruowania precyzyjnej formy wtryskowej z tworzywa sztucznego . Sprawiają, że wnęka jest nieco większa niż pożądana część końcowa. Jednakże różne tworzywa sztuczne kurczą się w różnym tempie. Polietylen kurczy się inaczej niż poliwęglan. Dlatego niestandardową formę należy zaprojektować z myślą o konkretnym materiale.
W urządzeniach elektronicznych producenci chcą części, które są lekkie, ale mocne. Wymaga to cienkich ścian wspartych na wewnętrznych żebrach. Wtryskiwanie plastiku do tych małych przestrzeni wymaga ogromnego ciśnienia i doskonale wentylowanej , precyzyjnej formy wtryskowej tworzywa sztucznego . Jeśli powietrze zostanie uwięzione w głębokim żebrze, ulegnie kompresji i nagrzaniu, powodując „ślady poparzeń” na plastiku. Precyzyjne odpowietrzanie to cecha charakterystyczna profesjonalnego narzędzia.
Wybór polimeru decyduje o sposobie zarządzania procesem formowania wtryskowego. Materiały dzielimy na dwie szerokie kategorie: tworzywa termoplastyczne i termoutwardzalne. Większość nowoczesnych produkcji wykorzystuje tworzywa termoplastyczne, ponieważ można je stopić i przetopić, dzięki czemu są bardziej niestandardowe i nadają się do recyklingu.
Podczas produkcji przedmiotów takich jak narzędzia chirurgiczne czy implanty musimy używać polimerów Materiały te są testowane pod kątem biokompatybilności i muszą przetrwać procesy sterylizacji, takie jak autoklawowanie. klasy medycznej .
W przypadku zastosowań medycznych precyzyjną formę wtryskową z tworzywa sztucznego należy eksploatować w pomieszczeniu czystym, aby zapobiec zanieczyszczeniu. Nawet drobinka kurzu wewnątrz lufy może zagrozić bezpieczeństwu urządzenia medycznego.
Czas to pieniądz w produkcji. Formowanie wtryskowe z dużą prędkością jest szczytem branży, skupiającej się na wyjątkowo krótkich czasach cykli w przypadku towarów o dużej objętości, takich jak kapsle do butelek lub pojemniki cienkościenne.
Nowoczesne fabryki nie polegają na ludziach przy wybieraniu części z maszyn. Szybkie roboty zintegrowane są z precyzyjną formą wtryskową tworzywa sztucznego . Po otwarciu zacisku robot chwyta część i umieszcza ją na przenośniku lub bezpośrednio na linii pakującej. Eliminuje to błąd ludzki i pozwala maszynie pracować 24 godziny na dobę, 7 dni w tygodniu, bez zakłóceń.
Aby zwiększyć wydajność, nie produkujemy tylko jednej części na raz. Precyzyjna forma wtryskowa z tworzywa sztucznego o dużej szybkości może mieć 16, 32 lub nawet 128 wnęk. Oznacza to, że z jednego „strzału” plastiku można uzyskać 128 części. Równoważenie przepływu tworzywa sztucznego, tak aby każda wnęka wypełniała się dokładnie w tym samym czasie, jest jednym z najtrudniejszych zadań w produkcji narzędzi. Wymaga systemu „gorących kanałów”, który utrzymuje stopiony plastik w kanałach formy, aby wyeliminować odpady.
Skąd mamy wiedzieć, czy dana część jest „dobra”? W świecie produkcji o wysokiej tolerancji „dobry wygląd” nie wystarczy. Do śledzenia danych używamy naukowych zasad kształtowania.
Monitorujemy takie zmienne, jak „czas zamrożenia bramki” i „lepkość”. Używając czujników wewnątrz precyzyjnej formy wtryskowej tworzywa sztucznego , możemy dokładnie sprawdzić ciśnienie, jakie tworzywo odczuwa po wejściu do gniazda. Jeśli ciśnienie spadnie, maszyna wie, że część może być „krótka” i automatycznie ją odrzuca.
W przypadku komponentów elektronicznych części są często mierzone za pomocą współrzędnościowej maszyny pomiarowej (CMM) lub skanera optycznego. Narzędzia te porównują część fizyczną z oryginalnym modelem 3D CAD. Jeśli część niestandardowa odbiega o więcej niż dozwolona Wysoka tolerancja (często ± 0,01 mm), proces jest dostosowywany. Ten poziom kontroli gwarantuje, że każdy egzemplarz z serii 100 000 sztuk jest identyczny.
Czy formowanie wtryskowe jest szkodliwe dla środowiska? Nie koniecznie. Branża zmierza w kierunku bardziej niestandardowych i zrównoważonych rozwiązań, aby zmniejszyć swój ślad węglowy.
Wielu producentów miesza obecnie „przemiał” – resztki plastiku z poprzednich serii – z powrotem z surowcem. Ponadto obserwujemy wzrost udziału biotworzyw pochodzących z kukurydzy lub trzciny cukrowej. Chociaż materiały te mogą być trudne w obróbce w precyzyjnej formie wtryskowej tworzyw sztucznych , stanowią one przyjazną dla środowiska alternatywę dla tworzyw sztucznych na bazie ropy naftowej.
Starsze maszyny hydrauliczne zużywały dużo mocy. Nowoczesne wtryskarki w pełni elektryczne są znacznie bardziej energooszczędne. Zapewniają lepszą kontrolę części o wysokiej tolerancji i działają znacznie ciszej. Dla fabryki dążącej do uzyskania „zielonych” certyfikatów rozwiązaniem jest przejście na maszyny elektryczne i optymalizacja cyklu o dużej prędkości w celu ograniczenia ilości odpadów.
Formowanie wtryskowe to fascynujące połączenie brutalnej siły i niezwykłej delikatności. Wypełnienie wymaga ogromnego ciśnienia precyzyjnej formy wtryskowej z tworzywa sztucznego , a mimo to umożliwia wytwarzanie części o szczegółach tak drobnych, że są niewidoczne gołym okiem. Niezależnie od tego, czy potrzebujesz cewnika klasy medycznej , czy złącza elektronicznego o wysokiej tolerancji , powodzenie Twojego projektu zależy od jakości narzędzia i wiedzy specjalisty ds. formowania. Rozumiejąc maszynę, materiał i niestandardowy charakter formy, możesz uwolnić pełny potencjał tego tytana produkcyjnego.
P: Czy formowanie wtryskowe może obsługiwać złożone kształty? O: Tak. Używając „suwaków” i „podnośników” w projekcie formy niestandardowej , możemy tworzyć otwory, podcięcia i gwinty. Jeśli potrafisz to sobie wyobrazić w 3D, prawdopodobnie będziemy w stanie to uformować.
P: Jaka jest różnica między formowaniem wtryskowym a drukiem 3D? Odp.: Druk 3D doskonale sprawdza się w przypadku prototypów o małej liczbie egzemplarzy. Formowanie wtryskowe służy do produkcji na dużą skalę. Po zbudowaniu precyzyjnej formy wtryskowej z tworzywa sztucznego koszt jednostkowy jest znacznie niższy, a prędkość znacznie wyższa niż w przypadku drukowania 3D.
W naszym zakładzie nie tylko „produkujemy części” – opracowujemy rozwiązania. Widziałem na własne oczy, jak dobrze zbudowana precyzyjna forma wtryskowa do tworzyw sztucznych może zmienić zdolność produkcyjną przedsiębiorstwa. Nasza fabryka wyposażona jest w ponad 50 zaawansowanych wtryskarek, począwszy od jednostek wysokotonażowych po specjalistyczne modele elektryczne Jesteśmy dumni z naszej zdolności do utrzymywania o dużej prędkości . wysokich standardów tolerancji przez miliony cykli, zapewniając, że każdy produkowany przez nas komponent elektroniczny lub urządzenie klasy medycznej spełnia najbardziej rygorystyczne światowe certyfikaty.
Naszą siłą jest własna narzędziownia. Nie zlecamy na zewnątrz duszy Twojego projektu. Nasi mistrzowie narzędziowi budują każdą niestandardową formę przy użyciu precyzyjnego szwajcarskiego sprzętu CNC i EDM. Ta pionowa integracja pozwala nam przejść od projektu do produkcji szybciej niż nasi konkurenci, zachowując jednocześnie koszty pod kontrolą. Współpracując z nami, zyskujesz dostęp do dziesięcioleci wiedzy specjalistycznej w zakresie doboru materiałów i analizy przepływu form. Dokładamy wszelkich starań, aby pomóc Ci skalować Twoją wizję dzięki jakości i niezawodności, które może zapewnić tylko wiodący partner produkcyjny.
