Przezroczyste etui na karty (często nazywane „klockami na karty”) stały się niezbędne dla kolekcjonerów prezentujących rzadkie karty Pokémon, pamiątki sportowe lub karty do gier z limitowanych edycji. Posiadacz musi zrobić dwie rzeczy: zachować krystaliczną czystość i chronić kartę.
Kiedy jednak chcesz dodać funkcję NFC do tych przezroczystych uchwytów, pojawia się kluczowe pytanie: jak przymocować naklejkę NFC, nie psując przy tym pięknej przejrzystości?
W artykule dokonano pełnej analizy zarówno procesu wtrysku przezroczystych oprawek na karty, jak i technik mocowania na nich naklejek NFC.
Tradycyjne przezroczyste etui na karty powstają poprzez cięcie arkuszy tworzyw sztucznych (akryl/PMMA, PC, PS lub MS) metodami takimi jak cięcie laserowe, obróbka CNC lub ręczne cięcie ostrzami.
Cięcie ma jednak poważne ograniczenia:
Brak efektów 3D – Wycięte części są całkowicie płaskie
Słaba dokładność wymiarowa – Trudno utrzymać precyzję
Ostre krawędzie – wymagają ręcznego polerowania
Formowanie wtryskowe rozwiązuje te problemy poprzez stopienie plastikowych granulek i wtryskiwanie ich do precyzyjnej formy. Dzięki temu możesz stworzyć:
Trójwymiarowe tekstury i wzory powierzchni
Precyzyjne kontury krawędzi z wąskimi tolerancjami
Zintegrowane funkcje, takie jak kieszenie, zatrzaski lub zawiasy
Stała jakość w tysiącach jednostek
PMMA (polimetakrylan metylu), powszechnie znany jako akryl, to najpopularniejszy materiał na przezroczyste etui na karty. Wymaga to jednak ścisłej kontroli procesu:
Parametr | Wymóg |
|---|---|
Temperatura topnienia | >160°C |
Granica rozkładu | 270°C |
Zawartość wilgoci (wstępne suszenie) | <0,1% (idealnie 0,04%) |
Warunki suszenia | 80-90°C przez ponad 3 godziny |
Temperatura formy | 60-80°C |
Czas przebywania w temperaturze 260°C | <10 minut |
Czas przebywania w temperaturze 270°C | <8 minut |
Kluczowe wyzwania związane z PMMA:
Słaba płynność podczas formowania
Niska odporność na uderzenia
Skłonny do zarysowań
Wrażliwy na wilgoć (powoduje powstawanie pęcherzy i zmniejszenie przezroczystości)
Rozwiązania:
Stosuj modyfikowane PMMA (kopolimery ze styrenem lub butadienem lub mieszanki z PC)
Dokładnie wysusz materiały
Uważnie kontroluj temperaturę stopu
Aby zachować przejrzystość optyczną części formowanych wtryskowo:
Element projektu | Wymóg |
|---|---|
Średnica prowadnicy głównej | 8-10mm (dla grubości ścianki <4mm) |
Całkowita długość prowadnicy | <50mm |
Kąt zbieżności prowadnicy | 5° do 7° |
Głębokość bramy krawędziowej | 0,7-0,9t (t = grubość ścianki) |
Średnica bramki sworzniowej | 0,8-2 mm |
Głębokość wentylacji | ~0,05 mm |
Szerokość otworu | ~6mm |
Kąt pochylenia (wnęka) | 35′-1°30′ |
Kąt pochylenia (rdzeń) | 30′-1° |
Specjalne wymagania dotyczące części przezroczystych:
Powierzchnie wgłębień i rdzenia wymagają tego samego wykończenia na lustrzany połysk
Kąty pochylenia powinny być duże , aby zapobiec powstawaniu śladów oporu
Kołki wypychaczy należy umieścić w ukrytych miejscach
Bramy należy ustawić tak, aby po montażu nie były widoczne
Mocowanie naklejek NFC do przezroczystych etui na karty wiąże się z dwoma kluczowymi wyzwaniami:
Estetyka – Naklejka musi być niewidoczna lub prawie niewidoczna i nie wpływać na ekspozycję karty
Funkcjonalność – Naklejka musi być bezpiecznie przymocowana i zapewniać niezawodny odczyt
Krok | Kluczowe punkty |
|---|---|
Uformuj kieszeń | Zaprojektuj płytką kieszeń (głębokość 0,3-0,5 mm) z tyłu uchwytu, nieco większą niż naklejka NFC |
Wybierz naklejkę | Używaj ultracienkich, elastycznych naklejek NFC (o grubości <0,2 mm). Wybierz typ na metalu (z warstwą ferrytu), aby obsługiwać metaliczne atramenty/folie powszechnie spotykane na kartach kolekcjonerskich |
Przymocuj naklejkę | Nałóż optycznie przezroczysty klej (OCA) lub użyj własnego podłoża naklejki. Umieść naklejkę płasko w kieszeni. Usuń wszystkie pęcherzyki powietrza |
Przykryj pokrywką | Zakryj kieszeń wyciętym laserowo przezroczystym, cienkim arkuszem (akryl lub PC o grubości 0,3 mm), równo z powierzchnią uchwytu karty |
Foka | Zgrzewanie ultradźwiękowe (zalecane) lub utwardzanie klejem UV w celu połączenia pokrywy z korpusem głównym |
Naklejka znajduje się wewnątrz kieszeni, nie dodając jej dodatkowej grubości
Przezroczysta osłona chroni naklejkę przed zużyciem
Naklejka jest „wkładana” pomiędzy warstwy, zachowując płaską powierzchnię
Przepuszczalność światła 92%+ – naklejka staje się prawie niewidoczna
Dokładność pozycjonowania — użyj uchwytów lub przyrządów, aby zapewnić precyzyjne umieszczenie naklejek
Kontrola pęcherzyków – roluj od środka do krawędzi, aby usunąć powietrze, lub użyj laminatora próżniowego
Wybór kleju — użyj przezroczystego kleju o jakości optycznej, aby zapobiec zamgleniu lub żółknięciu
Wiele kart kolekcjonerskich zawiera elementy metalowe (tłoczenie na gorąco, srebrna folia, efekty holograficzne). Standardowe naklejki NFC rozstroją się , jeśli zostaną umieszczone w pobliżu metalu, powodując błędy odczytu. Naklejki na metalu zawierają ferrytowy podkład, który izoluje antenę od zakłóceń metalowych, zapewniając niezawodny odczyt.
Metoda | Zalety | Wady |
|---|---|---|
Zgrzewanie ultradźwiękowe | Brak śladów kleju, szybkie i mocne wiązanie | Wymaga specjalistycznego sprzętu |
Utwardzanie kleju UV | Prosty sprzęt, temperatura pokojowa | Wymaga precyzyjnego dozowania, czasu utwardzania |
Dopasowany na zatrzask | Zdejmowany, nie wymaga żadnego sprzętu | Może pozostawiać szczeliny, nie jest wodoodporny |

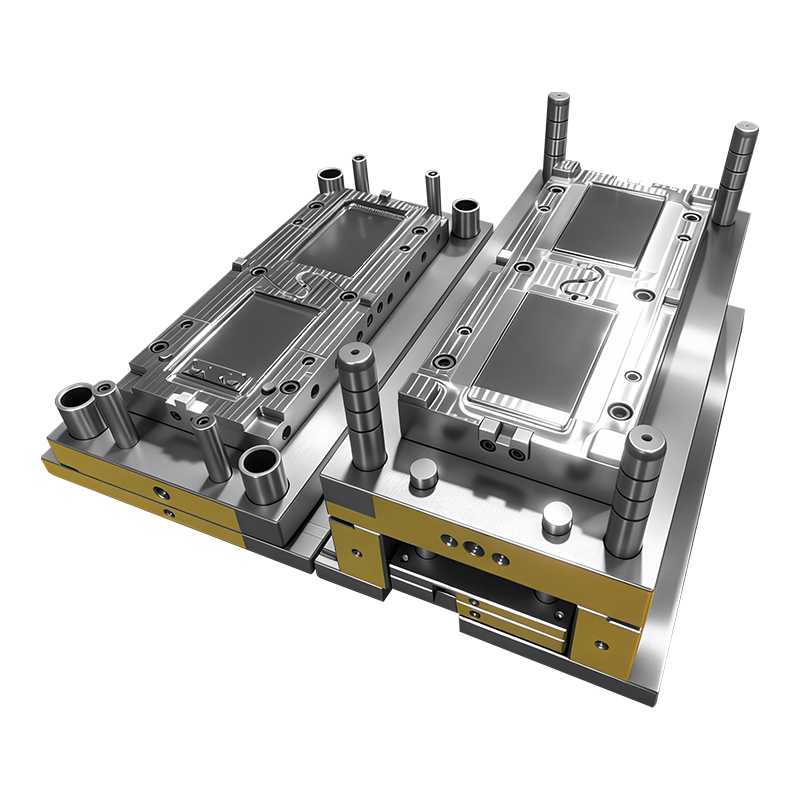

1. Projektowanie i produkcja form - Projektowana tylna kieszeń (głębokość 0,3-0,5 mm) - Rezerwowe żebra spawalnicze na pokrywę - Lustrzana powierzchnia wnęki ↓ 2. Formowanie wtryskowe PMMA - Wstępne suszenie materiału (80-90°C, ponad 3 godziny) - Kontrolowanie parametrów wtrysku (temperatura, ciśnienie, prędkość) - Pakowanie i schładzanie ↓ 3. Obróbka końcowa - Usuń bramę - Wypoleruj krawędzie (w razie potrzeby) ↓ 4. Naklejka NFC Załącznik - Oczyść kieszeń (odtłuść, usuń kurz) - Ułóż i przymocuj naklejkę - Zwiń, aby usunąć pęcherzyki powietrza ↓ 5. Uszczelnienie pokrywy - Wycięta laserowo przezroczysta pokrywa - Zgrzewanie ultradźwiękowe lub utwardzanie klejem UV ↓ 6. Kontrola jakości - Kontrola wzrokowa (pęcherzyki, niewspółosiowość, zadrapania) - Test działania NFC (zakres odczytu, reakcja)Scena | Wymagania krytyczne |
|---|---|
Materiał wtryskowy | PMMA musi być całkowicie wysuszone (<0,04% wilgoci). Aby uzyskać lepszy przepływ, należy stosować gatunki zmodyfikowane |
Projektowanie formy | Ubytki lakieru lustrzanego. Prawidłowe umiejscowienie bramy i otworu wentylacyjnego. Duże kąty pochylenia |
Kieszonkowy projekt | Głębokość: 0,3-0,5 mm. Nieco większy niż naklejka. Płaska powierzchnia dolna |
Naklejka NFC | Ultracienkie (<0,2 mm). Typ na metalu. Elastyczny |
Załącznik | Dokładne pozycjonowanie. Żadnych bąbelków. Przezroczysty klej |
Uszczelnienie pokrywy | Preferowane zgrzewanie ultradźwiękowe. Zapewnia płaskość i szczelność |
W przypadku przezroczystych posiadaczy kart wymagających funkcjonalności NFC, metoda tylnej kieszeni + naklejka + przezroczysta osłona zapewnia najlepszą równowagę pomiędzy:
Przejrzystość wizualna – naklejka staje się prawie niewidoczna
Niezawodność produkcji – brak ryzyka uszkodzenia chipa pod wpływem ciepła/ciśnienia
Funkcjonalność – Naklejki na metalu zapewniają stabilny odczyt kart zawierających metal
Prostota procesu – Prosty przepływ pracy odpowiedni do produkcji średnionakładowej
Proces formowania wtryskowego głównego korpusu wymaga dokładnej kontroli suszenia materiału, konstrukcji formy i parametrów przetwarzania, aby osiągnąć wymaganą przejrzystość optyczną. Jednak po uformowaniu kieszeni przymocowanie naklejki NFC i zamknięcie jej przezroczystą osłoną to sprawdzony i niezawodny proces.
Konkluzja: Uformuj precyzyjną kieszeń, przymocuj metalową naklejkę NFC, przykryj przezroczystą pokrywką i zamknij. Twoi kolekcjonerzy otrzymają funkcjonalność NFC, jakiej chcą, bez pogarszania krystalicznie czystego wyświetlania swoich cennych kart.
