Przegląd produktu
Ta precyzyjna forma wtryskowa została opracowana na zamówienie do produkcji przezroczystych dużych i małych części soczewek z PC, wykorzystując niezawodną standardową podstawę formy LKM + stal do formowania na gorąco 1.2344 o twardości hartowanej do HRC 48-52. Zaprojektowana z układem wnęki 1+1, jedna forma może jednocześnie wytwarzać dwa okrągłe przezroczyste elementy soczewki o różnej wielkości. Wyposażona w system podawania z bramką pinową i profesjonalną, precyzyjną strukturę kontroli tolerancji, forma doskonale spełnia rygorystyczne wymagania przezroczystych produktów optycznych w zakresie wykończenia powierzchni, dokładności wymiarowej, wewnętrznego formowania bez pęcherzyków i stabilnej produkcji masowej, szeroko stosowane w oświetleniu, sprzęcie gospodarstwa domowego, elektronicznych polach osłon optycznych.
Podstawowe funkcje
1. Stal formierska Premium 1.2344, HRC 48-52, wysoka odporność na zużycie
Rdzeń formy i wnęka wykorzystują importowaną stal narzędziową do pracy na gorąco 1.2344, poddawaną ścisłemu hartowaniu próżniowemu i odpuszczaniu cieplnemu w celu osiągnięcia twardości HRC 48-52. Materiał ten charakteryzuje się doskonałą odpornością na zmęczenie cieplne, wysoką twardością i wyjątkową wydajnością polerowania. Można go polerować do powierzchni lustrzanej, w pełni spełniając wymagania dotyczące wysokiego połysku przezroczystych soczewek PC, skutecznie unikając zadrapań, zamglonych powierzchni i rdzy pleśniowej podczas długotrwałej ciągłej produkcji, wydłużając żywotność formy do ponad 500 000 strzałów ze stabilną precyzją.
2. Ścisła i dokładna kontrola tolerancji soczewki optycznej
Jako narzędzie do formowania przezroczystych soczewek optycznych, cała forma przyjmuje precyzyjne procesy obróbki, w tym obróbkę zgrubną CNC, obróbkę wykańczającą EDM, cięcie drutem i precyzyjne szlifowanie powierzchni. Kontrolujemy tolerancję wymiarową w zakresie ±0,01mm dla montażu klucza i powierzchni optycznych. Zoptymalizowany układ wentylacji został zaprojektowany dla przezroczystego materiału PC w celu wyeliminowania pułapek powietrznych, srebrnych smug, pęcherzyków i linii spawów na powierzchni soczewek, zapewniając wysoką przepuszczalność światła i nieskazitelny wygląd gotowych produktów soczewkowych, które mogą bezpośrednio spełniać standardy po montażu i zastosowania optyczne bez wtórnego polerowania.
3. Konstrukcja bramki punktowej, piękna powierzchnia soczewki i automatyczne Degating
W tej formie zastosowano klasyczną strukturę podawania bramki punktowej. Na nieoptycznej powierzchni soczewki pozostaje niewielki ślad bramki, który może zostać automatycznie ścięty podczas otwierania formy. Nie jest potrzebne ręczne przycinanie bramy ani dodatkowa obróbka powierzchni, co znacznie oszczędza koszty pracy poprodukcyjnej. Zrównoważony system prowadnic zapewnia równomierne wypełnienie stopionego materiału zarówno w dużych, jak i małych wnękach, zapobiegając nierównomiernemu skurczowi, wypaczeniu i deformacji cienkościennych przezroczystych soczewek PC, zachowując spójne wymiary i jakość powierzchni pomiędzy produktami wsadowymi.
4. Standardowa podstawa formy LKM, stabilna konstrukcja formy

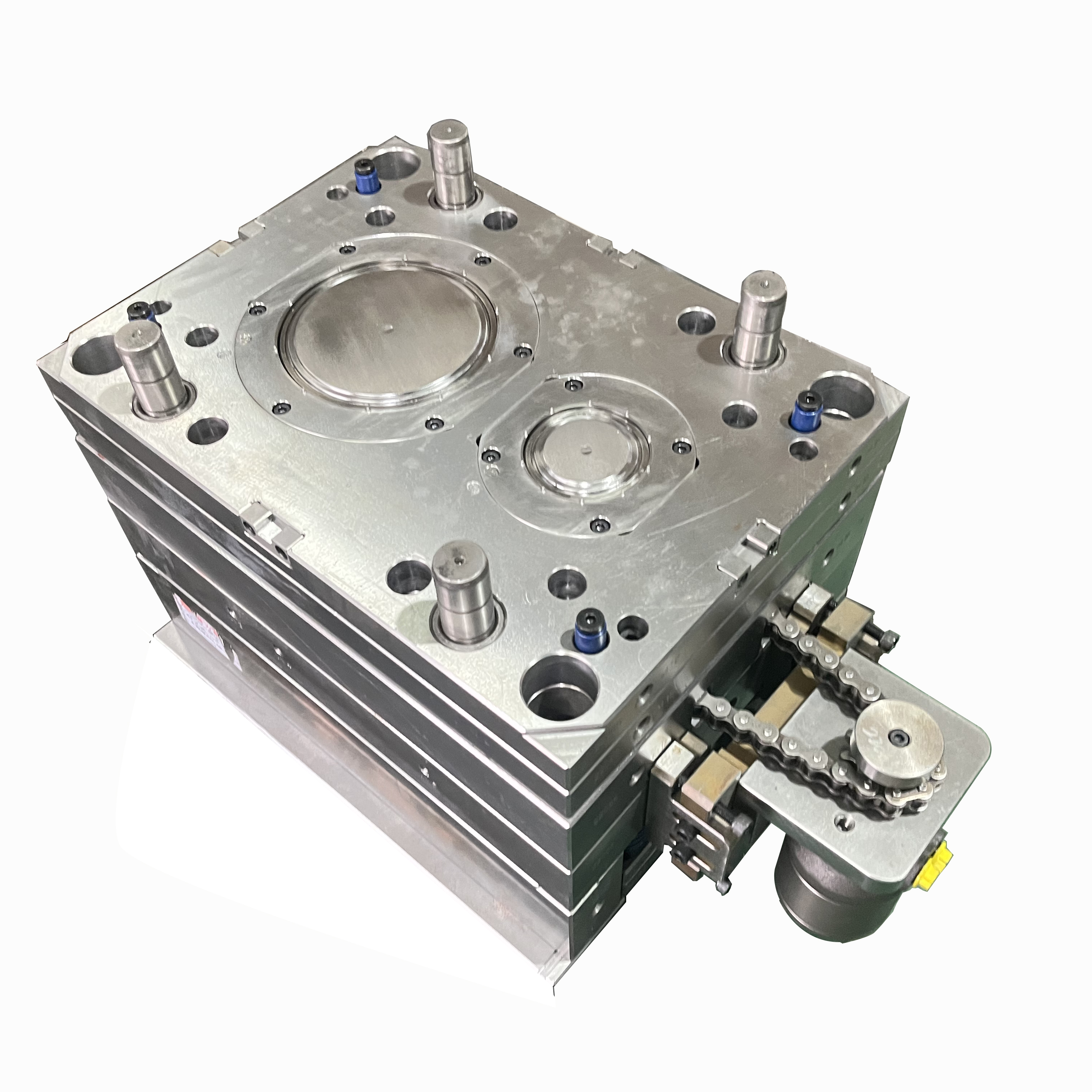

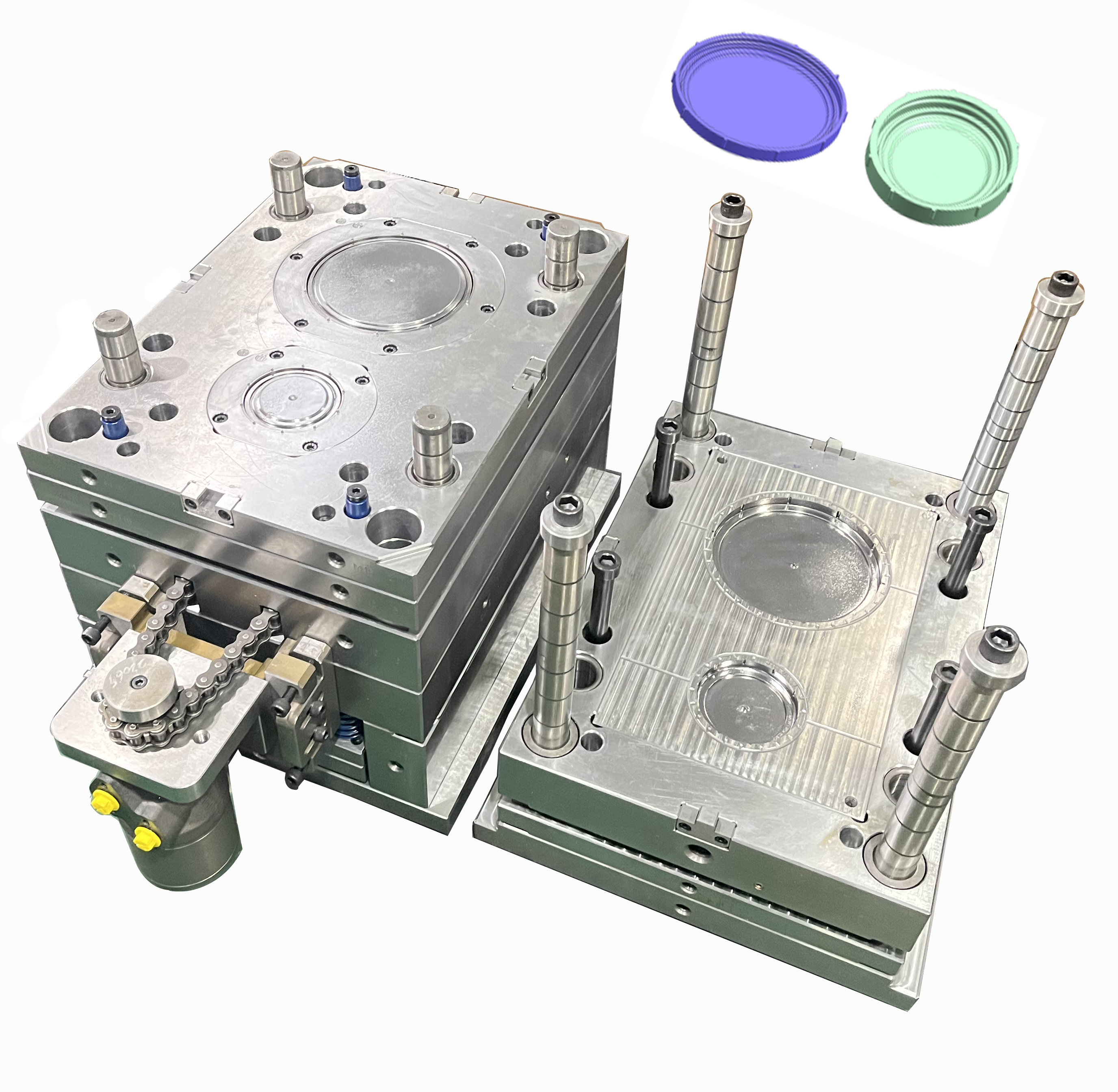

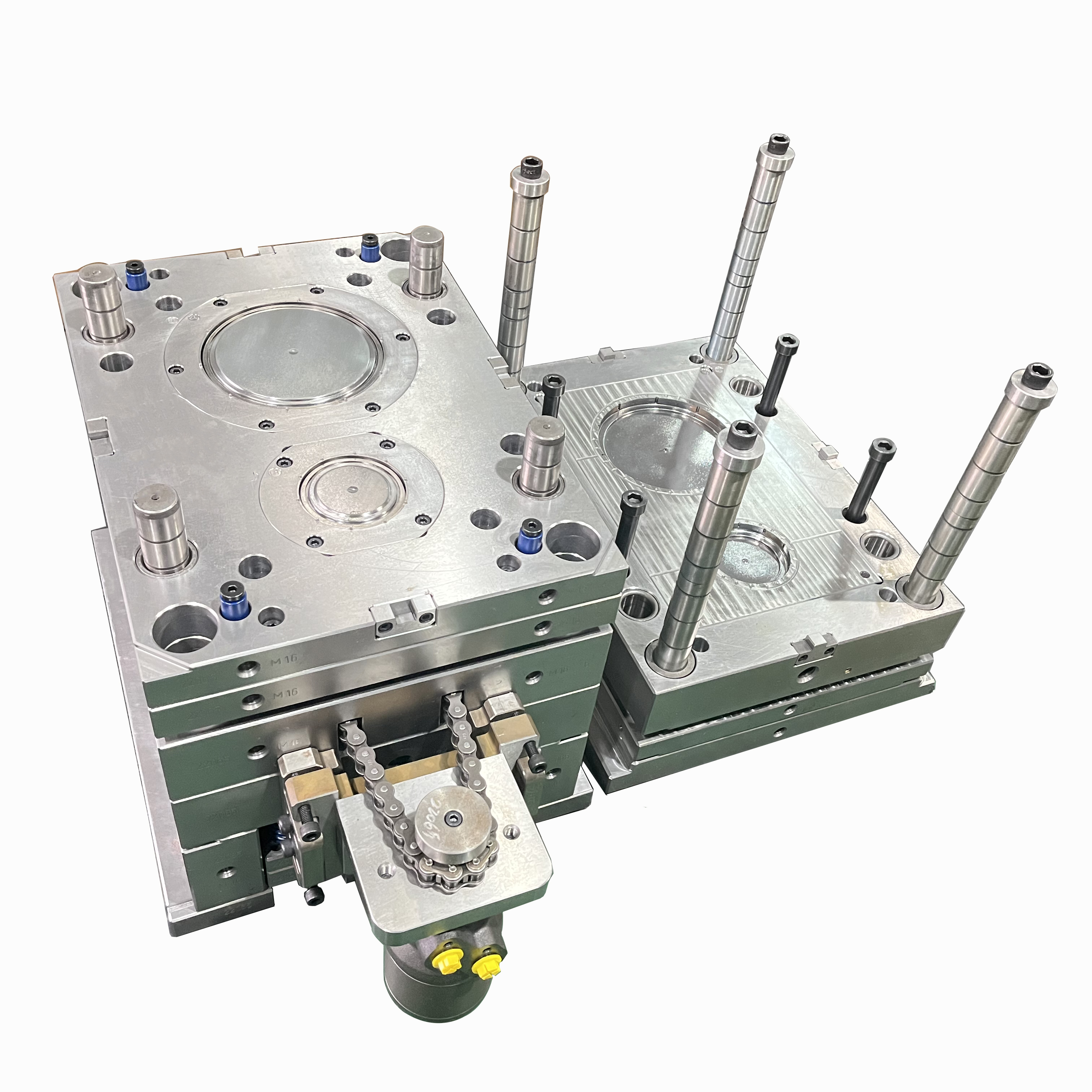

Przyjmujemy dojrzałą standardową podstawę formy LKM o wysokiej sztywności i dobrej wymienności. W połączeniu z napędzanym łańcuchem mechanizmem wyrzutowym i zoptymalizowanym układem kanałów chłodzących, forma zapewnia szybkie i równomierne chłodzenie przezroczystych części PC, skracając cykl formowania i poprawiając wydajność produkcji. Cała konstrukcja formy jest odpowiednio wzmocniona, aby wytrzymać wysokie ciśnienie wtrysku, skutecznie zapobiegając deformacji formy podczas długotrwałej produkcji masowej, zmniejszając częstotliwość konserwacji i awaryjność.

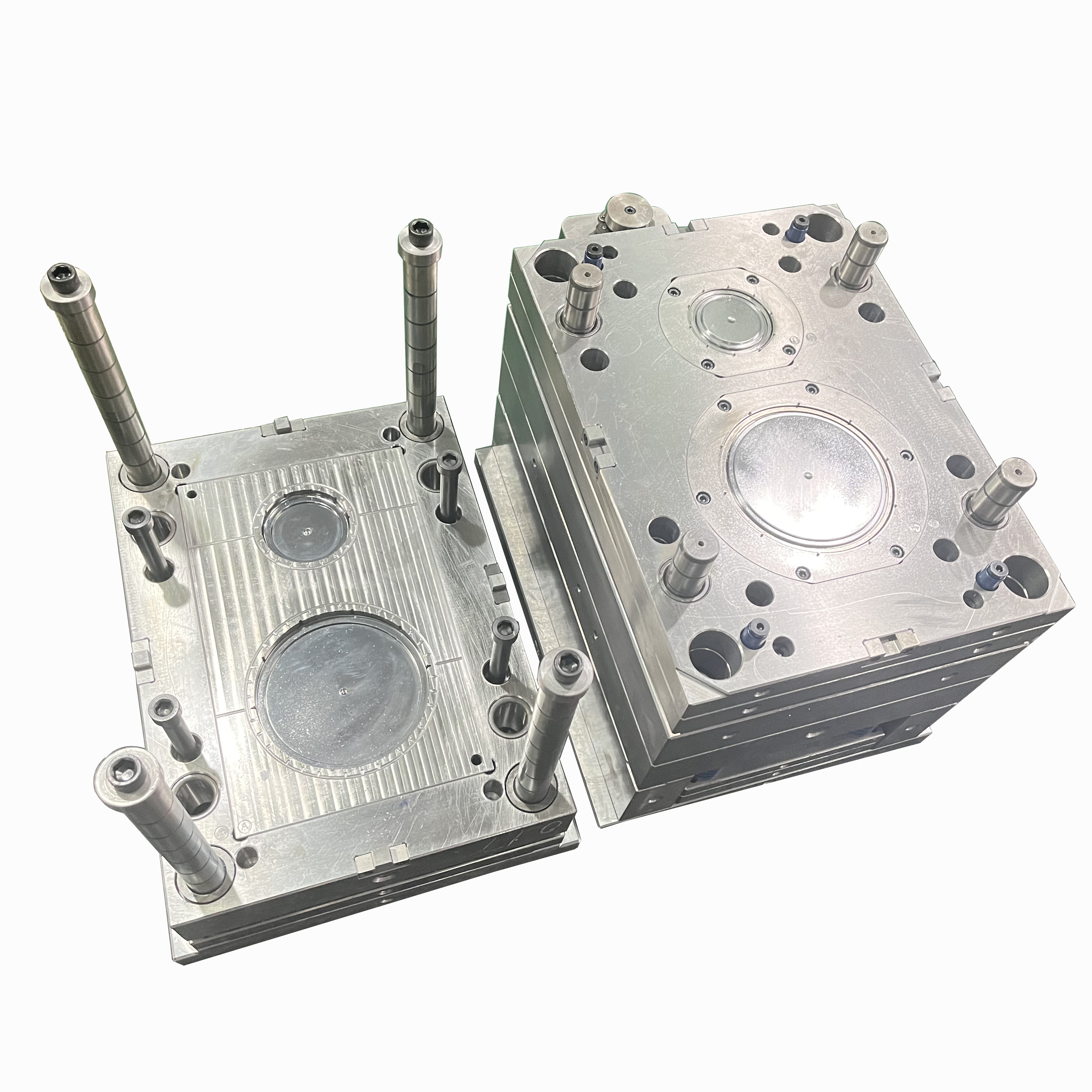

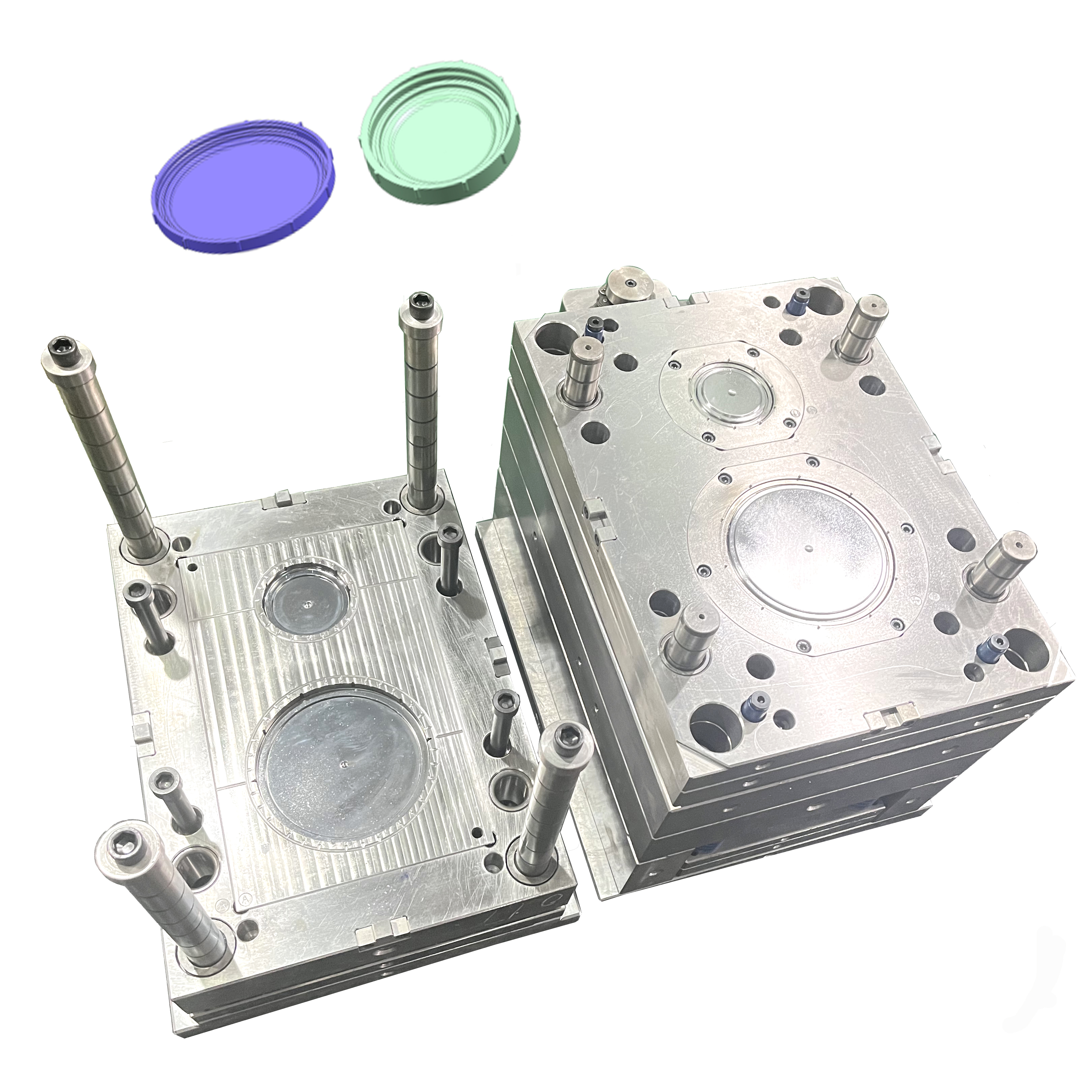

5. Układ wnęki 1+1, jedna forma na soczewki w dwóch rozmiarach
Konstrukcja wnęki 1+1 umożliwia synchroniczne formowanie dużych i małych okrągłych przezroczystych soczewek w jednym cyklu wtrysku. Może elastycznie odpowiadać mieszanemu zapotrzebowaniu klienta na produkcję w dwóch specyfikacjach, poprawiając wykorzystanie surowców i elastyczność produkcji. Niezależna konstrukcja wnęki pozwala uniknąć wzajemnego zakłócania się wypełnienia stopionego materiału pomiędzy dwoma produktami, gwarantując niezależną wysoką precyzję zarówno w przypadku dużych, jak i małych detali soczewek.
Specyfikacje techniczne
| Parametr | pozycji |
| Nazwa produktu | Przezroczysta forma wtryskowa do dużych i małych soczewek PC |
| Podstawa pleśni | Standardowa podstawa formy LKM |
| Układ wnęki | Wnęka 1+1 |
| Materiał rdzenia formy | 1.2344 Stal do pracy na gorąco |
| Twardość | HRC 48-52 |
| Typ bramy | Brama Punktowa Pin |
| Odpowiedni materiał z tworzywa sztucznego | Przejrzysty komputer |
| Tolerancja wymiarowa | Kontrola o wysokiej precyzji ±0,01 mm |
| Wykończenie powierzchni | Polerowane lustrzanie dla powierzchni optycznej |
| System wyrzutowy | Mechaniczny wyrzut łańcucha |
| Główna aplikacja | Soczewki optyczne, osłony oświetlenia, przezroczyste obudowy elektroniki |
Zakres aplikacji
Ta precyzyjna forma wtryskowa soczewki PC jest szeroko odpowiednia do produkcji różnych przezroczystych okrągłych części optycznych:
Soczewki lamp oświetleniowych LED, osłony abażurów
Przezroczyste soczewki ochronne do urządzeń gospodarstwa domowego
Okna obserwacyjne sprzętu elektronicznego i osłony optyczne
Motoryzacyjne małe przezroczyste soczewki świetlne
Opakowania kosmetyczne przezroczyste okrągłe części pokrywy
Nasze zalety
Profesjonalne doświadczenie w projektowaniu przezroczystych form optycznych: Z wyprzedzeniem przeprowadzamy analizę przepływu formy, aby zoptymalizować położenie bramy, chłodzenie i wentylację, dokładnie rozwiązując typowe defekty formowania PC, takie jak pęcherzyki, srebrne linie i ślady skurczu.
Ścisła kontrola precyzji całego procesu: każda forma przechodzi trzy rundy testów wymiarowych, próbę formy i potwierdzenie próbki przed dostawą, aby zapewnić zgodność z tolerancją.

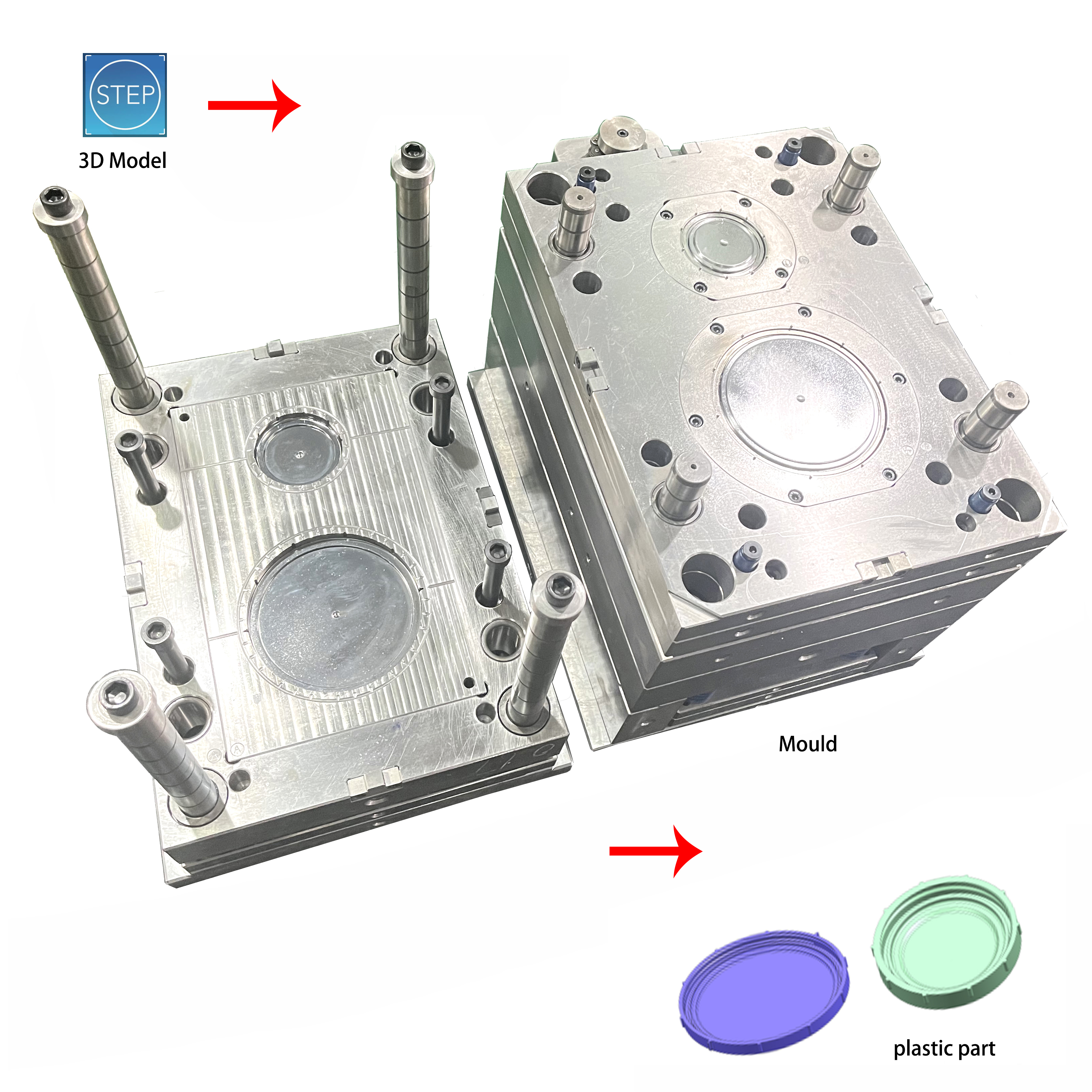

Kompleksowa usługa niestandardowa: obsługujemy niestandardowy numer wnęki, teksturę powierzchni, typ bramy, gatunek stali formy zgodnie z rysunkami 2D/3D, zapewniając projektowanie form, produkcję, próby form, pakowanie i globalne wskazówki techniczne po sprzedaży.
Stabilne rozwiązanie formy o długiej żywotności: wszystkie formy są wyposażone w znormalizowane części zamienne, które wspierają ciągłą produkcję masową i minimalizują koszty przestojów w produkcji.
FAQ
P1: Czy ta forma może wytwarzać inne przezroczyste materiały oprócz komputera PC?
A1: Tak, tę formę z wgłębieniem polerowanym na lustro można również dostosować do PMMA, PET i innych przezroczystych tworzyw konstrukcyjnych po niewielkim dostosowaniu parametrów procesu formowania.
P2: Jaka jest normalna żywotność tej formy 1.2344?
A2: W ramach standardowej konserwacji formowania wtryskowego żywotność może osiągnąć od 500 000 do 800 000 strzałów, a rdzeń formy można ponownie wypolerować, aby przedłużyć żywotność w przypadku niewielkiego zużycia.
P3: Czy możesz dostosować rozmiar soczewki i ilość wnęki?
A3: Oczywiście wspieramy w pełni dostosowany rozwój form w oparciu o pliki 3D Twojego produktu, w tym zmianę układu wnęki, regulację średnicy soczewki, optymalizację konstrukcji bramy zgodnie z Twoimi wymaganiami produkcyjnymi.
