Dwukolorowa forma wtryskowa 2K do wielomateriałowych części z tworzyw sztucznych

Opis produktu

Forma wtryskowa o podwójnym kolorze do procesu obtrysku 2K stanowi szczyt nowoczesnej wydajności produkcyjnej, zmieniając sposób wytwarzania komponentów wielomateriałowych. Wyobraź sobie halę produkcyjną, w której wyraźny uchwyt dotykowy miękkiego elastomeru płynnie łączy się ze sztywną integralnością strukturalną rdzenia poliwęglanowego, a wszystko to powstaje w wyniku jednego cyklu maszynowego. Proces ten eliminuje żmudne i podatne na błędy etapy montażu wtórnego, zastępując je płynną, zautomatyzowaną symfonią inżynierii precyzyjnej. Po wtryśnięciu początkowego tworzywa termoplastycznego tworzy on wytrzymałe podłoże. Forma natychmiast obraca się z dokładną precyzją, umożliwiając przepływ materiału wtórnego i wiązanie na poziomie molekularnym. Rezultatem jest komponent o nieskazitelnym wykończeniu, wolny od nieestetycznych linii kleju i mechanicznych elementów złącznych, które pogarszają estetykę i trwałość produktu. Niezależnie od tego, czy jest to wyraźne, przezroczyste okienko wyświetlacza elektronicznego, czy ergonomiczny, gumowany uchwyt urządzenia medycznego, to rozwiązanie narzędziowe gwarantuje, że każdy element jest doskonały w dotyku i działa bezbłędnie w rygorystycznych warunkach. Integrując tę ​​zaawansowaną strategię formowania, zakłady produkcyjne mogą drastycznie skrócić czas cykli, jednocześnie podnosząc strukturalną i wizualną atrakcyjność produktu końcowego.

Specyfikacje produktu

Zrozumienie dokładnych parametrów technicznych narzędzi ma kluczowe znaczenie dla optymalizacji linii produkcyjnych i zapewnienia kompatybilności materiałowej. Nasze formy są projektowane zgodnie z rygorystycznymi specyfikacjami, aby uwzględnić złożone geometrie i różnorodne kombinacje polimerów. Poniżej znajdują się szczegółowe dane techniczne naszych systemów podwójnego wtrysku i obtrysku.

Kluczowe funkcje i najważniejsze informacje

Osiągnięcie bezbłędnej integracji wielu materiałów wymaga systemu narzędzi zaprojektowanego z bezkompromisową dbałością o szczegóły. Nasze formy są zaprojektowane tak, aby zapewnić wyjątkową niezawodność, zapewniając, że w każdym cyklu powstają komponenty o idealnym ułożeniu i doskonałym wykończeniu.

• Bezproblemowa jednoetapowa integracja: łączy dwa różne polimery w jednym cyklu maszynowym, eliminując potrzebę ręcznego przenoszenia lub dodatkowego nakładania kleju.

• Zaawansowana dynamika rotacyjna: wykorzystuje wysoce stabilny mechanizm obrotu o 180 stopni, który precyzyjnie wyrównuje główne podłoże w fazie wtrysku wtórnego bez przesuwania.

• Inteligentne zarządzanie temperaturą: posiada niezależnie kontrolowane kanały chłodzące wnękę pierwotną i wtórną, zapobiegając degradacji termicznej i zapewniając optymalną krystalizację obu materiałów.

• Niezawodna mechanika wyrzutu: Zawiera zsynchronizowaną płytkę pręta dociskowego i system sworznia wypychacza, wraz z wytrzymałymi sprężynami powrotnymi, aby zagwarantować płynne wyjmowanie z formy i chronić narzędzie podczas obrotu.

• Wszechstronne łączenie materiałów: doskonale radzi sobie ze złożoną termodynamiką wymaganą przy łączeniu sztywnych tworzyw sztucznych o wysokiej temperaturze z elastycznymi elastomerami w niższych temperaturach.

Proces i technologia

Opanowanie sztuki wytwarzania wielu materiałów wymaga głębokiego zrozumienia podstawowych metod wtryskiwania. Rozróżnienie pomiędzy standardowym obtryskiem a prawdziwym procesem podwójnego wtrysku określa wydajność Twojej linii produkcyjnej.

• Prawdziwa wydajność podwójnego wtrysku: W przeciwieństwie do tradycyjnych metod, które wymagają przenoszenia części między różnymi maszynami, nasze dwukolorowe formowanie wtryskowe działa jednocześnie na jednej maszynie rotacyjnej. Oznacza to, że do tego samego komponentu wtryskiwane są dwa różne tworzywa sztuczne w jednym nieprzerwanym cyklu.

• Zautomatyzowany obrót o 180 stopni: Podstawą tej technologii jest zdolność formy do dokładnego obrotu o 180 stopni. Po uformowaniu pierwszego materiału (podłoża) forma obraca się, przekazując część do drugiego bębna w celu wykonania obtrysku, drastycznie skracając czas cyklu.

• Kontrastowe natryskiwanie 2K: Podczas gdy standardowe natryskiwanie 2K może wykorzystywać prostszy sprzęt i ręczne transfery (często skutkujące niższą wydajnością produkcji), nasze zaawansowane narzędzia obrotowe reprezentują aktualny trend w branży, maksymalizując wydajność i minimalizując błąd ludzki.

Kompatybilność materiałowa i wiązanie

Sukces komponentu składającego się z wielu materiałów zależy od siły wiązania pomiędzy jego warstwami. Rozwarstwianie i łuszczenie się to krytyczne awarie, którym aktywnie zapobiega nasza konstrukcja oprzyrządowania poprzez naukowe sekwencjonowanie materiałów.

• Strategiczne sekwencjonowanie wtrysku: Aby osiągnąć maksymalną przyczepność, proces ściśle przestrzega protokołu „najpierw najtrudniejsze”. Na początku wtryskiwany jest sztywny rdzeń konstrukcyjny, który zapewnia stabilną podstawę dla bardziej miękkiego i przyjemnego w dotyku elastomeru.

• Hierarchia termiczna i wizualna: W przypadku stosowania przezroczystych i nieprzezroczystych polimerów, tkanina przezroczysta jest zawsze wprowadzana jako pierwsza. Ponadto priorytetowo traktowane są materiały wymagające wyższych temperatur formowania, aby zapobiec stopieniu struktury pierwotnej przez śrut wtórny.

• Przyczepność na poziomie molekularnym: Starannie dopasowując kompatybilne tworzywa termoplastyczne (takie jak PC z TPU lub ABS z TPE) i optymalizując temperaturę topnienia, forma zapewnia silne wiązanie chemiczne. Eliminuje to potrzebę stosowania toksycznych klejów i zapewnia, że ​​warstwy nie rozdzielą się pod wpływem naprężeń mechanicznych.

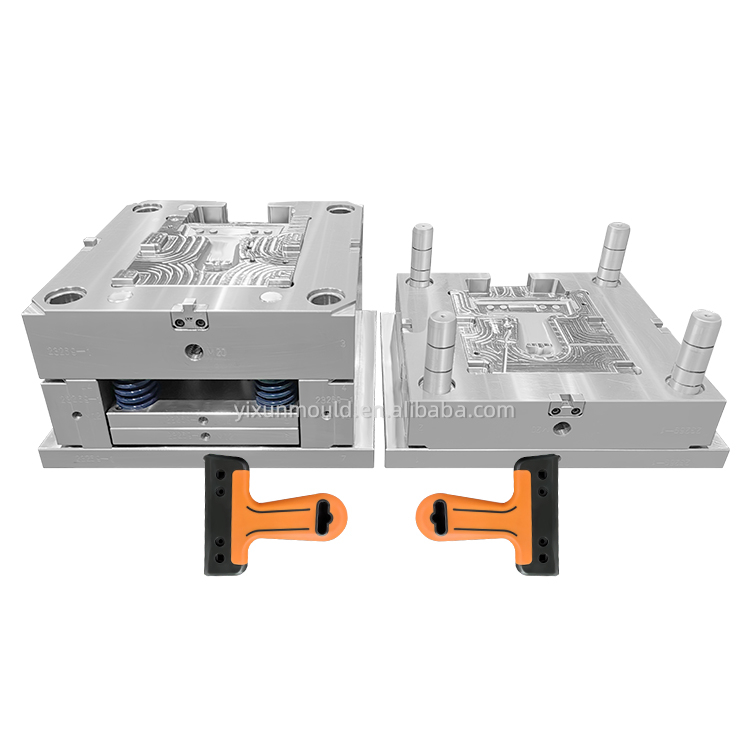

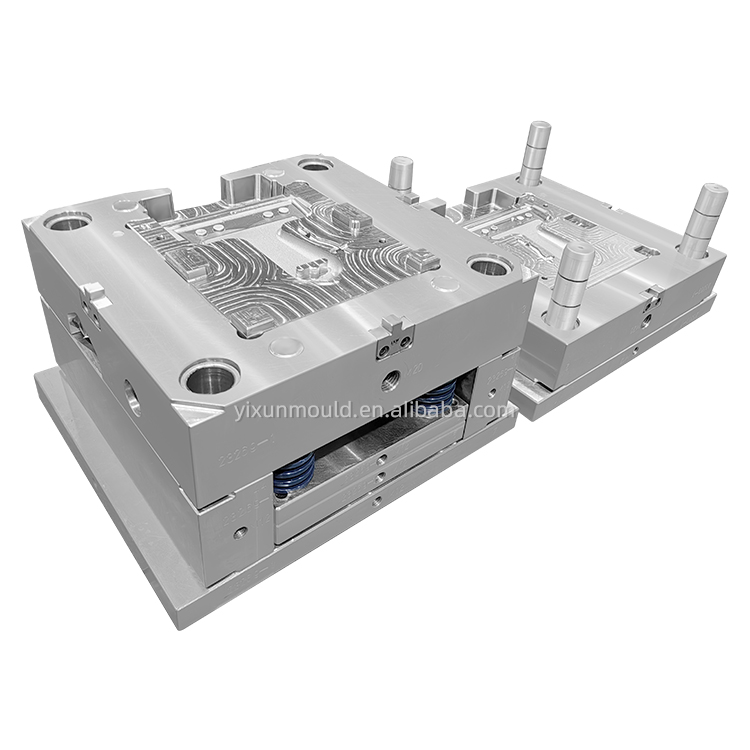

Struktura i projektowanie form

Solidna architektura fizyczna jest podstawą każdego narzędzia do produkcji masowej. Integralność strukturalna naszych form z podwójnym wtryskiem została zaprojektowana tak, aby wytrzymać rygorystyczne wymagania ciągłej pracy z dużą prędkością.

• Symetryczna architektura wkładki: każda wkładka w formie została zaprojektowana z zachowaniem doskonałej symetrii. Jest to niepodlegający negocjacjom wymóg zapewniający, że po obróceniu formy o 180 stopni wnęki będą idealnie dopasowane do wtórnych dysz wtryskowych.

• Niezależne ramy chłodzenia: Termodynamika dwóch różnych tworzyw sztucznych wymaga różnych szybkości chłodzenia. Nasze formy posiadają wysoce złożone, niezależne kanały chłodzące, które odpowiednio zarządzają obciążeniem termicznym jednocześnie dla wtrysku pierwotnego i wtórnego.

• Ochronne systemy wyrzucania: Płyta pręta dociskowego i sworznie wypychacza są starannie utrzymywane stabilnie za pomocą wytrzymałych sprężyn powrotnych. Ten kluczowy wybór konstrukcyjny pozwala zachować strategiczną odległość od ruchomych komponentów, unikając wszelkich katastrofalnych uszkodzeń podczas szybkiego obrotu połówek formy.

• Adaptowalne konfiguracje bębnów: Konstrukcja formy jest dostosowana do konkretnej wtryskarki, niezależnie od tego, czy wykorzystuje ona azjatycki system równoległych podwójnych cylindrów, czy europejską konfigurację pionową/poziomą.

Kontrola precyzji i tolerancji

W obszarze produkcji złożonych komponentów mikroskopijne odchylenia mogą prowadzić do makroskopowych awarii. Egzekwujemy najsurowsze kontrole wymiarowe, aby zapewnić wyraźne przejścia i nieskazitelną funkcjonalność.

• Obróbka CNC na poziomie mikro: Wykorzystując najwyższej jakości stale formierskie, takie jak SKD61 i 1.2344, elementy narzędzi są obrabiane z zachowaniem dokładnych tolerancji w zakresie od ±0,01 mm do ±0,05 mm. Gwarantuje to idealne dopasowanie ruchomych połówek przy każdym obrocie.

• Bezbłędne wykonanie odcięcia: Krytyczne strefy przejściowe pomiędzy dwoma materiałami charakteryzują się precyzyjną konstrukcją odcinającą. Zapobiega to pojawianiu się roztopionego tworzywa sztucznego na części pierwotnej, zapewniając ostrą jak brzytwa linię graniczną.

• Eliminacja rozmycia kolorów: Utrzymując absolutną stabilność wymiarową i optymalną siłę zwarcia, forma zapobiega zanieczyszczeniom krzyżowym lub rozmywaniu kolorów pomiędzy przezroczystymi i ciemnymi materiałami, zachowując nieskazitelną estetykę wizualną produktu końcowego.

• Stała integralność wymiarowa: Precyzyjne wnęki zapewniają, że każda wyprodukowana jednostka odpowiada dokładnym specyfikacjom geometrycznym, co jest niezbędne w przypadku komponentów, które muszą bezproblemowo pasować do większych zespołów mechanicznych.

Opłacalność i wydajność

Inwestycja w zaawansowane narzędzia to decyzja strategiczna, której podstawą są długoterminowe zyski finansowe. Chociaż początkowa konstrukcja formy obrotowej jest kompleksowa, uzyskane dzięki niej oszczędności operacyjne mają decydujące znaczenie w przypadku serii wielkoseryjnych.

• Skonsolidowane cykle maszynowe: Dwuetapowy proces wymaga tylko jednego cyklu maszynowego. Odwracając formę początkową i wprowadzając formę wtórną wokół produktu, podwajasz wydajność wyjściową bez konieczności stosowania drugiej wtryskarki.

• Drastyczna redukcja pracy: Ponieważ cały proces obtrysku jest zautomatyzowany w jednym zamkniętym systemie, do zarządzania halą produkcyjną potrzeba znacznie mniej pracowników. Całkowicie wyeliminowano potrzebę ręcznego przenoszenia i dodatkowych linii montażowych.

• Obniżenie wskaźnika defektów: Ręczny montaż i klejenie często powoduje błąd ludzki i niespójne łączenie. Zautomatyzowane łączenie molekularne zapewnia niemal idealny współczynnik wydajności, drastycznie zmniejszając koszty związane ze złomowanymi częściami i ponowną obróbką.

• Szybszy czas wprowadzania produktów na rynek: dostarczanie większej liczby produktów w ramach usprawnionego, jednoetapowego procesu oznacza, że ​​możesz szybciej spełniać ogromne wymagania w zakresie wolumenów, utrzymując elastyczność łańcucha dostaw i zdolność reagowania na wymagania rynku.

Zastosowania i możliwości adaptacji

Wszechstronność łączenia różnych polimerów otwiera szeroki krajobraz możliwości funkcjonalnych i estetycznych. Nasze rozwiązania narzędziowe zostały zaprojektowane tak, aby służyć najbardziej wymagającym sektorom, gdzie najważniejsza jest wydajność i wrażenia dotykowe.

• Wnętrza i uszczelnianie samochodów: Idealne do produkcji podświetlanych przycisków na desce rozdzielczej, które wymagają przezroczystego rdzenia i nieprzezroczystej warstwy zewnętrznej, lub sztywnych klipsów konstrukcyjnych zintegrowanych z miękkimi, tłumiącymi wibracje uszczelkami pogodowymi.

• Ergonomiczne wyroby medyczne: bardzo poszukiwane w przypadku narzędzi chirurgicznych i części terapeutycznych, w których sztywny, nadający się do sterylizacji rdzeń musi być połączony z miękkim, antypoślizgowym elastomerem termoplastycznym, aby zapewnić doskonały chwyt i wygodę chirurga.

• Elektronika użytkowa i urządzenia: Szeroko stosowane do tworzenia wodoodpornych obudów, amortyzujących obudów telefonów i podzespołów maszyn domowych, które wymagają zarówno eleganckiej, twardej obudowy, jak i zintegrowanych, miękkich w dotyku przycisków.

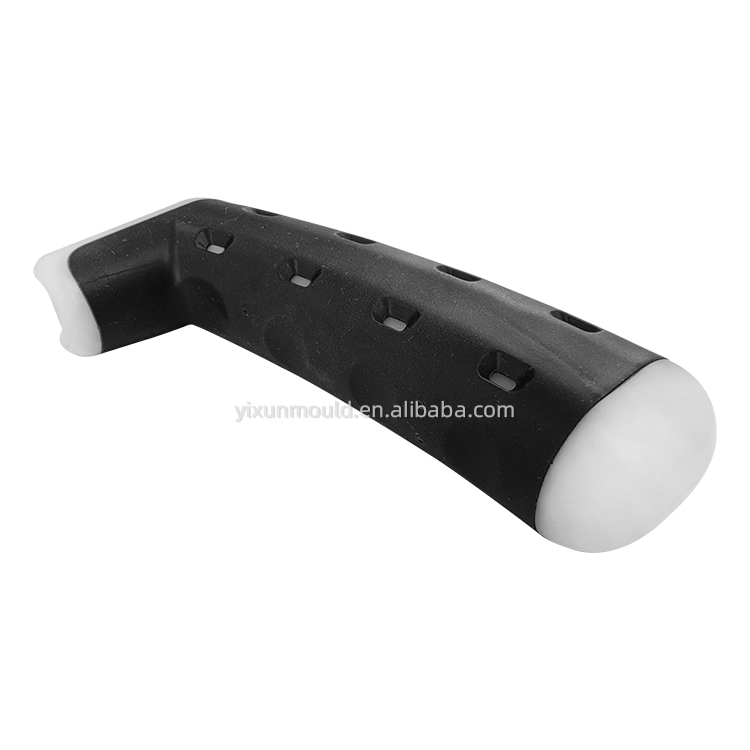

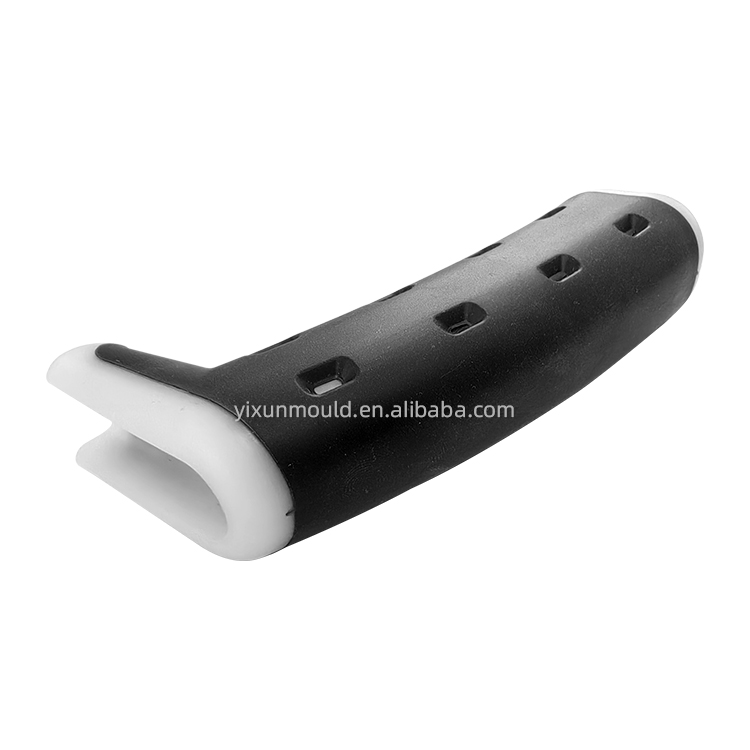

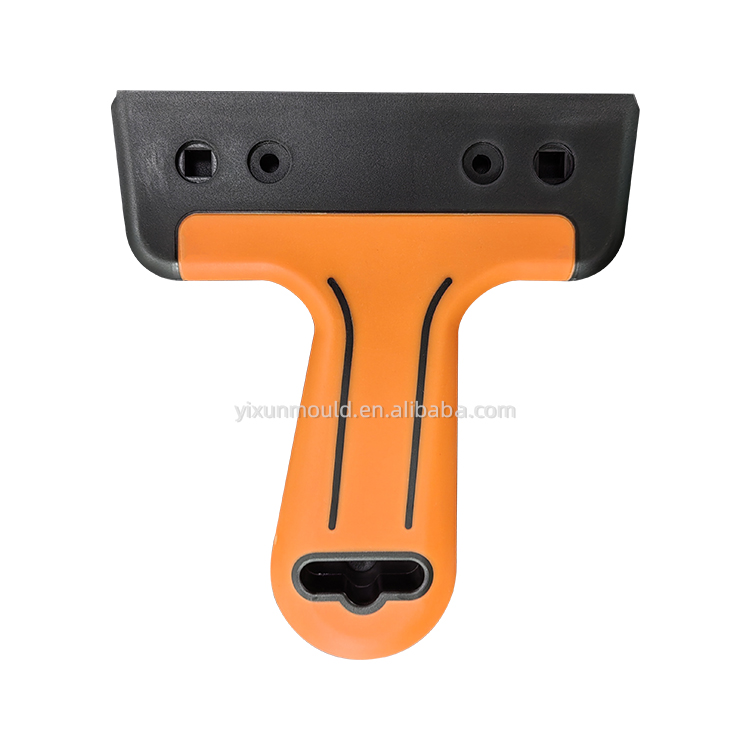

• Trwałe towary konsumpcyjne: od wytrzymałych rękojeści elektronarzędzi, które pochłaniają uderzenia, po kolorowe zabawki o wielu teksturach – proces obejmuje prawie wszystkie strefy przedmiotów z tworzyw sztucznych wymagających podwójnej funkcjonalności.

Kontrola jakości i walidacja

Niezawodność nie jest pozostawiona przypadkowi; zostało zaprojektowane i rygorystycznie zweryfikowane. Nasze kompleksowe protokoły zapewnienia jakości gwarantują, że oprzyrządowanie będzie działać bez zarzutu już od pierwszej serii produkcyjnej.

• Zaawansowana analiza przepływu formy: Przed wycięciem pojedynczego kawałka stali wykorzystujemy zaawansowane oprogramowanie symulacyjne, aby przewidzieć przepływ stopionego materiału, szybkość chłodzenia i potencjalne wypaczenia, zapewniając idealną optymalizację systemów prowadnic i lokalizacji przewężek.

• Rygorystyczne próby T1/T2: Każda forma przechodzi rygorystyczne fazy testów fizycznych. Podczas tych prób precyzyjnie dostrajamy ciśnienia wtrysku, temperatury i prędkości obrotowe, aby wybrać idealne parametry procesu dla konkretnych polimerów.

• Niszczące badanie odrywania: Aby zagwarantować integralność połączenia wielu materiałów, próbki komponentów poddaje się intensywnym testom naprężeń mechanicznych i odrywania, weryfikując, czy przyczepność chemiczna przekracza standardy branżowe.

• Kompleksowa kontrola wymiarowa: Wykorzystując zaawansowane współrzędnościowe maszyny pomiarowe (CMM), każdy krytyczny wymiar uformowanych próbek jest weryfikowany z oryginalnymi modelami CAD, zapewniając całkowitą zgodność przed dopuszczeniem narzędzia do wysyłki.

Dlaczego warto wybrać nas

Pozyskiwanie złożonych narzędzi wymaga partnera o sprawdzonej wiedzy technicznej i niezachwianym przywiązaniu do precyzji. Jako oddany producent zaawansowanych systemów wtryskowych dostarczamy coś więcej niż tylko stal obrobioną maszynowo; dostarczamy kompleksowe rozwiązania produkcyjne.

• Dziesięciolecia specjalistycznej wiedzy: Nasz zespół inżynierów posiada głęboko zakorzenioną wiedzę na temat termodynamiki i dynamiki płynów podczas formowania wielu materiałów, dzięki czemu Twój projekt pozwala uniknąć typowych pułapek, takich jak degradacja termiczna lub słabe wiązanie.

• Kompleksowe możliwości produkcyjne: od wstępnej koncepcji 3D w SolidWorks lub UG po końcowe polerowanie lustrzane i nakładanie tekstury, każda faza produkcji jest obsługiwana wewnętrznie, aby zachować absolutną kontrolę jakości.

• Wybór materiałów najwyższej jakości: nigdy nie idziemy na kompromis w sprawie podstaw naszych narzędzi. Stosując wyłącznie stale wysokiej jakości, takie jak SKD61 i HSS, gwarantujemy dłuższą żywotność narzędzi i stałą wydajność przez miliony cykli.

• Dedykowane wsparcie techniczne: Nasza relacja nie kończy się w momencie dostawy. Zapewniamy obszerne wytyczne dotyczące parametrów i ciągłe konsultacje techniczne, aby zapewnić, że Twoje linie produkcyjne będą działać z najwyższą wydajnością od pierwszego dnia.

Często zadawane pytania

Poruszanie się po zawiłościach formowania wielu materiałów często rodzi pytania techniczne. Poniżej odpowiadamy na niektóre z najbardziej krytycznych pytań dotyczących naszych rotacyjnych systemów wtryskowych.

Jaka jest podstawowa różnica pomiędzy standardowym obtryskiem 2K a formowaniem wtryskowym dwukolorowym?

Standardowy overmolding 2K często wiąże się z niższą wydajnością produkcji i może wymagać ręcznego przenoszenia części pomiędzy różnymi maszynami lub stanowiskami. Formowanie wtryskowe dwukolorowe z wykorzystaniem wysoce wyspecjalizowanej maszyny rotacyjnej polega na wtryskiwaniu dwóch różnych tworzyw sztucznych do tego samego elementu w jednym, ciągłym cyklu maszynowym, drastycznie poprawiając prędkość wyjściową i precyzję wymiarową.

W jaki sposób konstrukcja formy zapobiega uszkodzeniom podczas obrotu o 180 stopni?

Forma została zaprojektowana z symetrycznymi wkładkami i bardzo stabilnym mechanizmem obrotowym. Co najważniejsze, płyta pręta dociskowego i sworznie wypychacza są wyposażone w wytrzymałe sprężyny powrotne. Dzięki temu wszystkie ruchome elementy wyrzutowe są całkowicie cofnięte i utrzymywane stabilnie, zachowując strategiczną odległość od połówek formy, aby zapobiec kolizjom podczas szybkiego obrotu o 180 stopni.

Jaka jest prawidłowa sekwencja wtrysku przy łączeniu tworzyw przezroczystych i nieprzezroczystych?

Aby uzyskać optymalną przejrzystość wizualną i zapobiec zanieczyszczeniu termicznemu, należy zawsze najpierw wstrzyknąć przezroczysty materiał. Następnie jako drugi wtrysk wtryskiwany jest ciemniejszy lub nieprzezroczysty materiał. Dodatkowo, zgodnie z ogólną zasadą termodynamiki w tym procesie, materiał wymagający wyższej temperatury formowania powinien zawsze być pierwszym wtryskiem.

Czy to oprzyrządowanie może współpracować zarówno z systemami zimnych, jak i gorących kanałów?

Tak, nasze konstrukcje form można w dużym stopniu dostosować do konkretnych potrzeb produkcyjnych. W zależności od zastosowanych polimerów, wymaganych czasów cykli i złożoności geometrycznej elementu, możemy zaprojektować narzędzie albo z zaawansowanymi systemami gorących kanałów zapewniającymi minimalne straty materiału, albo z precyzyjnymi systemami zimnych kanałów.

Jak zapewnić połączenie dwóch różnych tworzyw sztucznych bez użycia klejów?

Silne wiązanie na poziomie molekularnym osiągamy poprzez staranny dobór chemicznie kompatybilnych tworzyw termoplastycznych (takich jak sztywny rdzeń PC z miękką nakładką TPU) i ścisłą kontrolę temperatury topnienia. Pierwszy strzał tworzy gorące podłoże, z którym wtórnie stopiony plastik natychmiast się stapia, eliminując potrzebę dodatkowego nakładania kleju i zapobiegając przyszłemu rozwarstwianiu.
