24085
YIXUN mold
3926909090

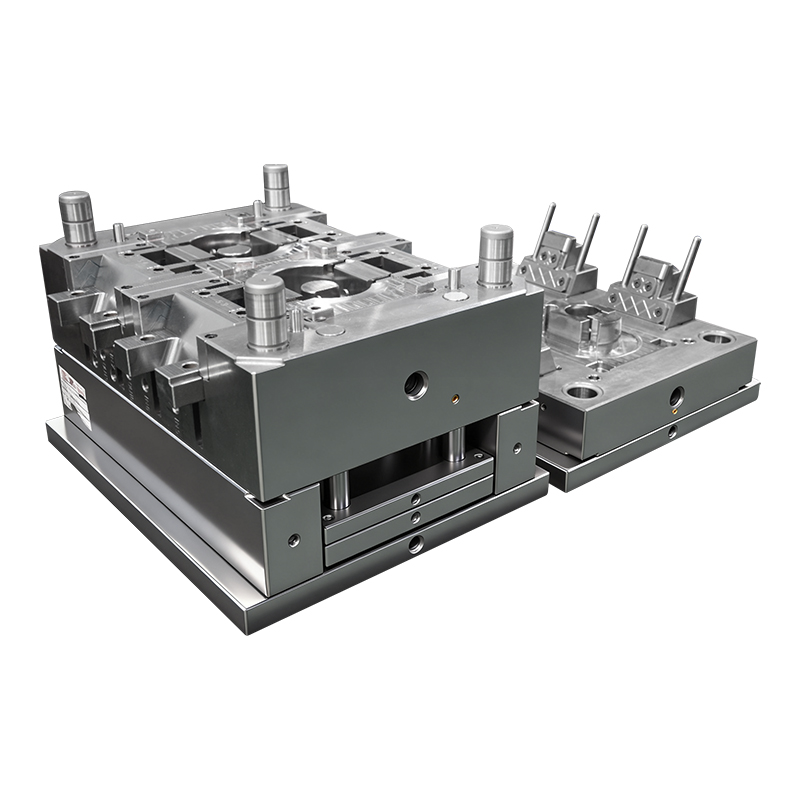

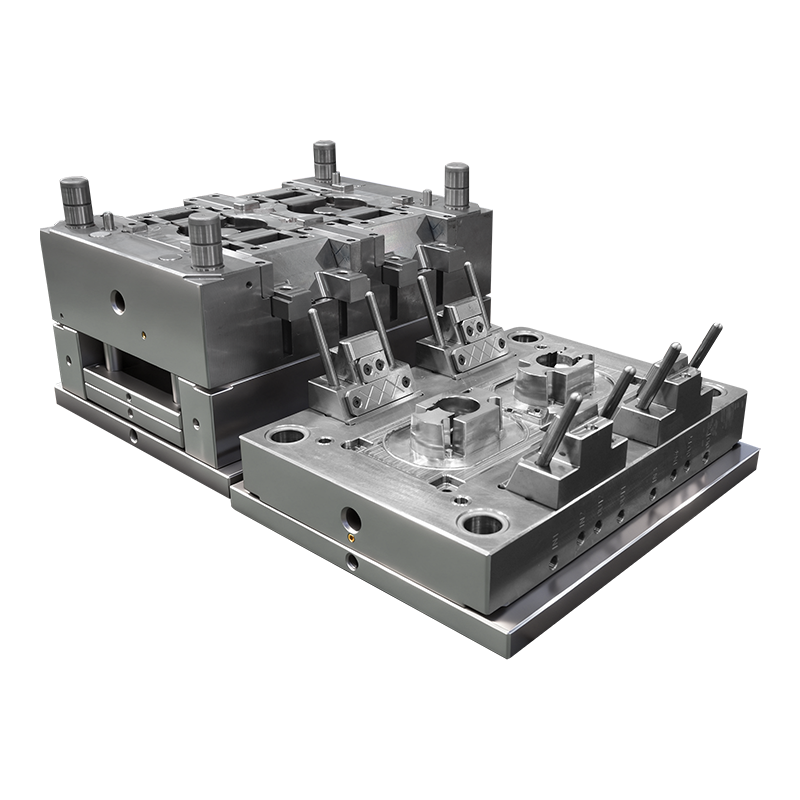

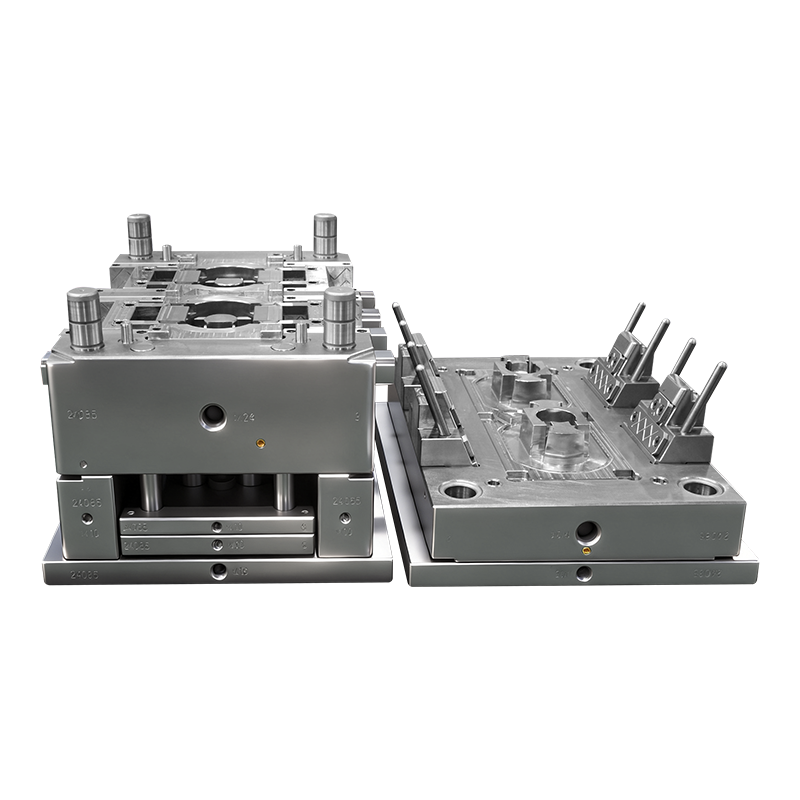

Ta forma wnękowa 1*2 została precyzyjnie zaprojektowana do produkcji na dużą skalę plastikowych obudów urządzeń i akcesoriów. Zaprojektowane specjalnie dla PA6GF35 (poliamid 6 + 35% włókna szklanego), narzędzie zawiera system dużej prowadnicy i dolnej przewężki, aby zapewnić optymalną charakterystykę przepływu i wytrzymałość części. To niestandardowe rozwiązanie do formowania, wykonane z najwyższej jakości stali narzędziowej do pracy na gorąco 1.2344, hartowanej do 48-52 HRC, zapewnia wyjątkową trwałość, odporność na zużycie i wykończenie powierzchni w wymagających zastosowaniach przemysłowych.
| Specyfikacja | parametrów |
|---|---|
| Numer wnęki | 1 + 2 (konfiguracja 1x2) |
| Materiał do formowania | PA6GF35 (Nylon 6 z 35% wzmocnieniem włóknem szklanym) |
| Typ biegacza | Duży kanał (system zimnych kanałów) |
| Typ bramy | Brama dolna (łódź podwodna / brama tunelowa) |
| Gatunek stali formy | 1.2344 (odpowiednik AISI H11 / DIN 1.2344) |
| Twardość (poddana obróbce cieplnej) | 48-52 HRC |
| Wykończenie powierzchni | Całkowicie wypolerowana wnęka i rdzeń |
| Aplikacja | Obudowy urządzeń z tworzyw sztucznych i akcesoria niestandardowe |
| Podstawa pleśni | Standardowe lub niestandardowe (na wymagania klienta) |
| Wentylacja | Zoptymalizowany dla nylonu wypełnionego szkłem |
PA6GF35 jest materiałem ściernym ze względu na zawartość włókna szklanego. Stal 1.2344, hartowana do twardości 48-52 HRC, zapewnia wyjątkową odporność na zużycie, erozję i sprawdzanie temperatury, co znacznie wydłuża żywotność formy w porównaniu ze standardowym P20 lub 718H.
Duży kanał zapewnia nieprzerwany przepływ żywicy wypełnionej szkłem o dużej lepkości, zmniejszając ciśnienie wtrysku i zapobiegając pękaniu włókien.
Dolna brama umożliwia przedostanie się stopu z dna wnęki, umożliwiając automatyczne oddzielanie podczas wyrzucania, redukując dodatkowe prace związane z przycinaniem i pozostawiając minimalne ślady na widocznych powierzchniach obudowy urządzenia.
Całkowicie wypolerowana powierzchnia (wykończenie na wysoki połysk) ułatwia łatwe uwalnianie części i zapewnia gładką, estetyczną powierzchnię na uformowanych obudowach urządzeń. Zmniejsza to również ślady oporu i problemy z orientacją włókien, typowe dla nylonu wypełnionego szkłem.
Stal 1.2344: Wysoka wytrzymałość, doskonała odporność na zmęczenie cieplne i dobra wytrzymałość w wysokich temperaturach.
Twardość 48-52 HRC: Zrównoważona pod względem odporności na zużycie i obrabialności, umożliwiająca przyszłe naprawy lub modyfikacje projektu.
Zewnętrzne obudowy urządzeń gospodarstwa domowego i wewnętrzne elementy konstrukcyjne
Części akcesoriów o wysokiej wytrzymałości i odporności na ciepło (np. uchwyty, wsporniki, zawiasy)
Komponenty wymagające stabilności wymiarowej pod obciążeniem
Niestandardowe części formowane o złożonej geometrii
Oferujemy pełną personalizację na podstawie Twoich rysunków 3D/2D:
Projekt linii podziału
Układ kanałów chłodzących (dostępne chłodzenie konformalne)
System wypychaczy (kołki, tuleje lub płyta zdzierająca)
Konwersja gorącego kanału (jeśli jest wymagana)
Tekstura powierzchni (VDI, SPI lub wzory niestandardowe)
Próba formy: 100% kontrola próbek przed wysyłką
Certyfikacja stali: Dostarczono certyfikaty materiałowe
Raport wymiarowy: dostępny pełny raport z inspekcji CMM
Optymalizacja czasu cyklu: Testowano z rzeczywistą żywicą PA6GF35
| Kryterium | Korzyści |
|---|---|
| Długie serie produkcyjne | 1.2344 48-52 HRC jest odporny na ścieranie włókna szklanego |
| Stała jakość części | Polerowane powierzchnie zmniejszają ślady tarcia i płynięcia |
| Niższy koszt części | Automatyczna brama dolna zmniejsza ilość pracy związanej z przycinaniem |
| Szybka realizacja | Duży kanał umożliwia szybsze napełnianie wtryskowe |
| Niezawodny łańcuch dostaw | Dostosowane do specyfikacji prasy |
