Przegląd produktu

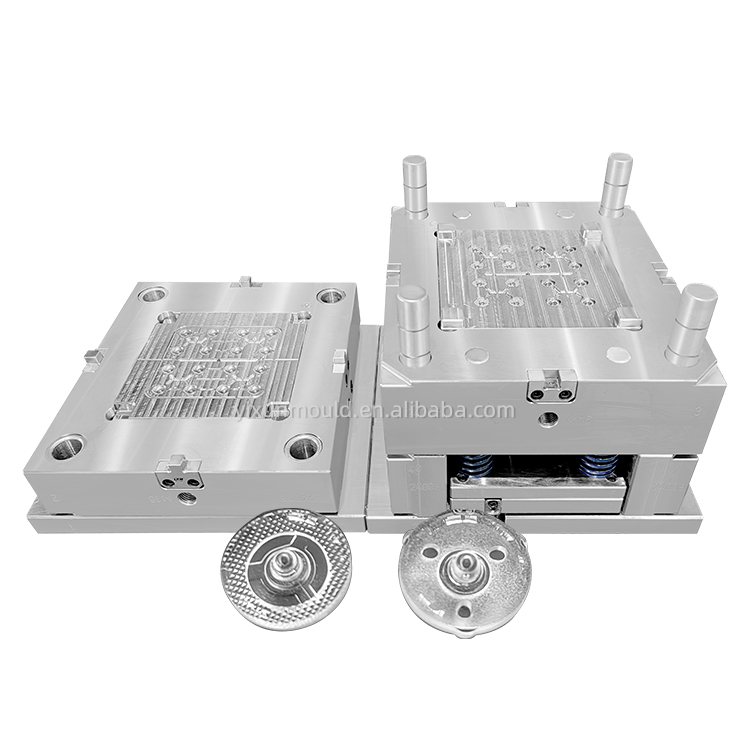

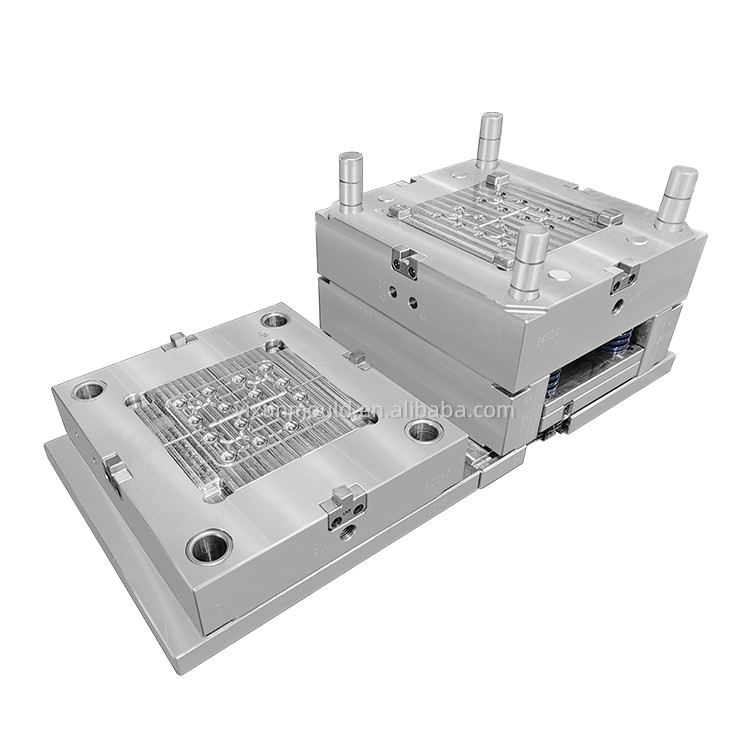

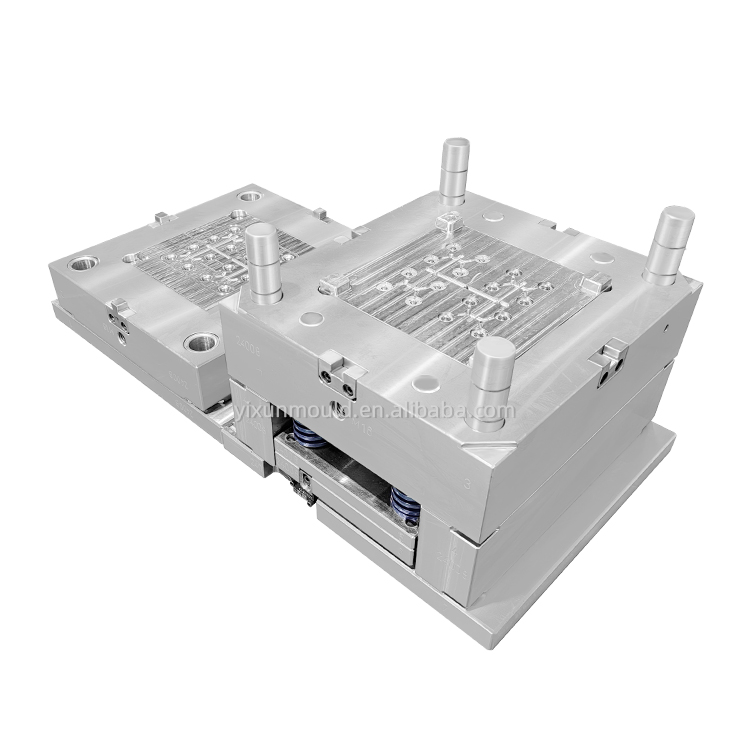

Jest to wysokowydajna, niestandardowa forma wtryskowa zaprojektowana specjalnie do masowej produkcji części obudowy z TPE (elastomeru termoplastycznego). Wyposażone w wyważoną konfigurację wnęki 1×2, duży system przewężek bocznych, wysokiej jakości stal do pracy na gorąco 2344, hartowaną do HRC48-52 i drobną matową teksturę formy SPI-B2, to oprzyrządowanie zostało zaprojektowane z myślą o elastyczności, miękkim dotyku i stałej stabilności wymiarowej wymaganej przez komponenty TPE w zastosowaniach w elektronice użytkowej, motoryzacji i sprzęcie gospodarstwa domowego.
Kluczowe funkcje
✅ Zrównoważona konstrukcja wnęki 1×2 zapewniająca wysoką wydajność

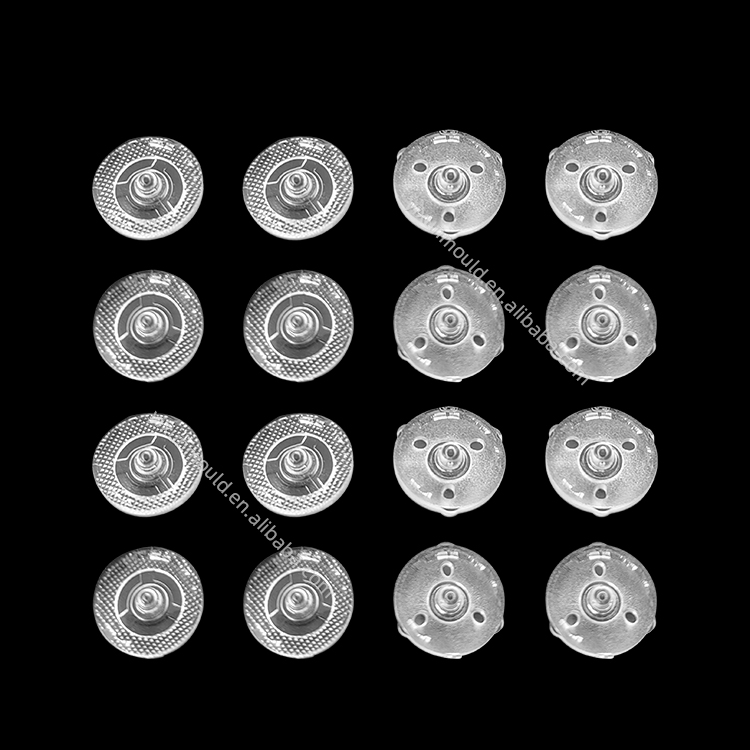

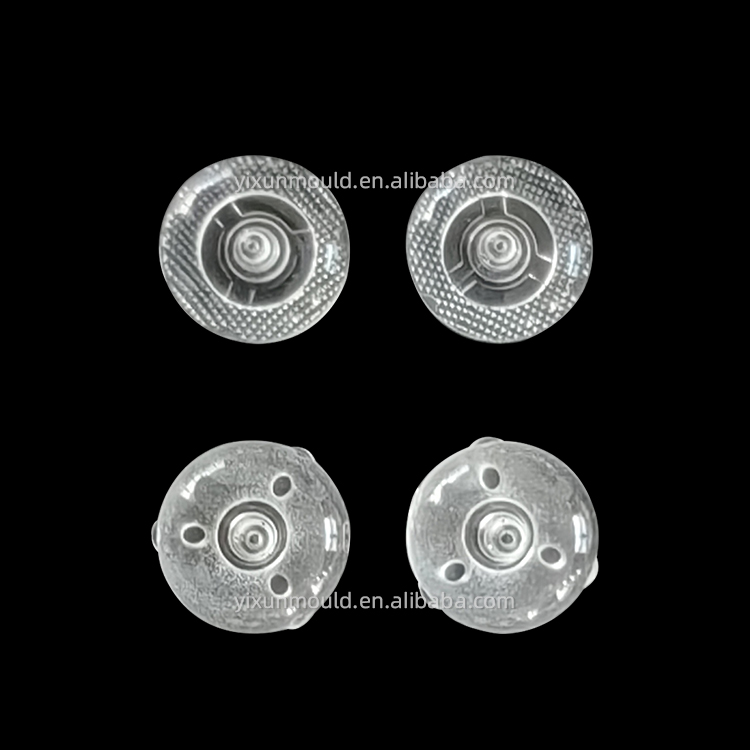

Układ wnęki 1×2 wytwarza dwie identyczne osłony obudowy na cykl, podwajając wydajność produkcyjną przy jednoczesnym zachowaniu idealnie zrównoważonego przepływu stopu i równomiernego rozkładu ciśnienia w obu wnękach. Ta symetryczna konstrukcja eliminuje różnice w jakości pomiędzy częściami, skraca czas cykli i jest idealna do produkcji obudów z TPE w średnich i dużych ilościach.
✅ System dużej bramy bocznej zoptymalizowany pod kątem TPE
Precyzyjnie zaprojektowany system dużych klap bocznych jest strategicznie umieszczony na niekrytycznej krawędzi obudowy. Ta konstrukcja bramy doskonale pasuje do wysokiej elastyczności TPE i niskiej lepkości stopu:
Zapewnia gładkie, całkowite wypełnienie cienkich ścianek i złożonej geometrii detalu
Zmniejsza naprężenia ścinające i zapobiega degradacji materiału
Pozwala na czyste i łatwe przycięcie pozostałości po bramie, nie pozostawiając nieestetycznych śladów na widocznych powierzchniach
Eliminuje ryzyko naciągnięcia lub sklejenia bramy, typowe problemy z materiałami TPE
✅2344 HRC48-52 Konstrukcja ze stali formy
Wykonana z wysokiej jakości stali narzędziowej do pracy na gorąco 2344 (1.2344), hartowanej i odpuszczanej do HRC48-52, ta forma zapewnia wyjątkową trwałość:
Wysoka twardość zapewnia doskonałą odporność na zużycie, nawet przy powtarzających się cyklach wtrysku TPE
Wyjątkowa wytrzymałość zapobiega pękaniu pod wpływem wielokrotnego zaciskania i ciśnienia wtrysku
Doskonała stabilność termiczna utrzymuje stałą temperaturę formy, zapobiegając wypaczeniu części lub zmianie wymiarów
Długa żywotność wynosząca ≥1 000 000 cykli przy odpowiedniej konserwacji
✅ SPI-B2 Delikatna matowa tekstura formy
Wnęki formy są precyzyjnie wykończone zgodnie ze standardem SPI-B2 (drobna matowa tekstura, Ra 1,6–3,2 μm):
Zwiększa miękkość i przyczepność końcowej powłoki obudowy TPE
Poprawia uwalnianie formy, zapobiegając przyklejaniu się elastycznej części TPE do wnęki
Ukrywa drobne niedoskonałości powierzchni i ślady zapływania typowe dla materiałów TPE
Zapewnia jednolity, profesjonalny, matowy wygląd, idealny do produktów przeznaczonych dla konsumentów
✅ Specjalistyczny system chłodzenia i wentylacji TPE
Zoptymalizowane kanały chłodzące są umieszczone blisko ścianek obudowy, aby zapewnić równomierne chłodzenie, zapobiegając nierównomiernemu skurczowi lub wypaczeniu.
Precyzyjne odpowietrzanie w obszarze linii podziału i zasuwy skutecznie usuwa uwięzione powietrze, eliminując ślady po oparzeniach lub niepełne napełnienie.
Konstrukcja formy spełnia wymagania TPE dotyczące przetwarzania w niskich temperaturach, zapobiegając przegrzaniu i degradacji materiału.
Specyfikacje techniczne
| Szczegóły | parametrów |
| Typ pleśni | Niestandardowa forma wtryskowa do obudowy TPE |
| Konfiguracja wnęki | 1×2 Jama (2 części na cykl) |
| Kompatybilny materiał | TPE (elastomer termoplastyczny, w tym gatunki miękkie i średniotwarde) |
| System bramowy | Duża boczna brama |
| Stal formowa | 2344 (1.2344) Stal do pracy na gorąco, hartowana HRC48-52 |
| Wykończenie wnęki | SPI-B2 Delikatna matowa tekstura |
| Podstawa pleśni | Stal węglowa S50C, HRC28-32 |
| Życie pleśni | ≥1 000 000 cykli (przy odpowiedniej konserwacji) |
| Aplikacja | Uchwyty do urządzeń elektronicznych, miękkie w dotyku wykończenia samochodowe, obudowy sprzętu AGD, rękojeści do elektronarzędzi |
FAQ
-
P: Dlaczego warto stosować TPE w obudowach obudów?
Odp.: TPE zapewnia doskonałą elastyczność, miękkość w dotyku i antypoślizgowość, dzięki czemu idealnie nadaje się do wygodnych, ergonomicznych obudów, które wymagają przyczepności i trwałości.
-
P: Dlaczego duża brama boczna do TPE?
Odp.: Duża boczna brama zapewnia gładkie i beznaprężeniowe wypełnienie elastycznego materiału TPE, zapobiegając degradacji materiału i umożliwiając czyste przycięcie pozostałości bramy.
-
P: Dlaczego stal 2344 HRC48-52?
Odp.: Wysoka twardość i wytrzymałość zapewniają doskonałą odporność na zużycie i długą żywotność formy, nawet przy powtarzających się cyklach wtrysku wymaganych do produkcji TPE.
-
P: Co tekstura SPI-B2 robi dla części TPE?
Odp.: Delikatne matowe wykończenie zwiększa miękkość w dotyku, ułatwia uwalnianie z formy i ukrywa drobne niedoskonałości powierzchni typowe dla materiałów TPE.
