1. Przegląd produktu

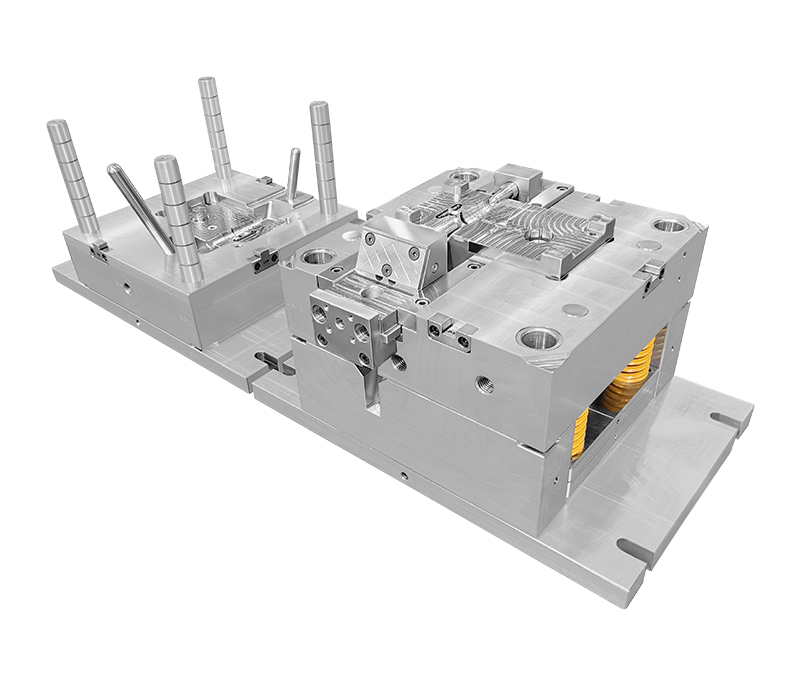

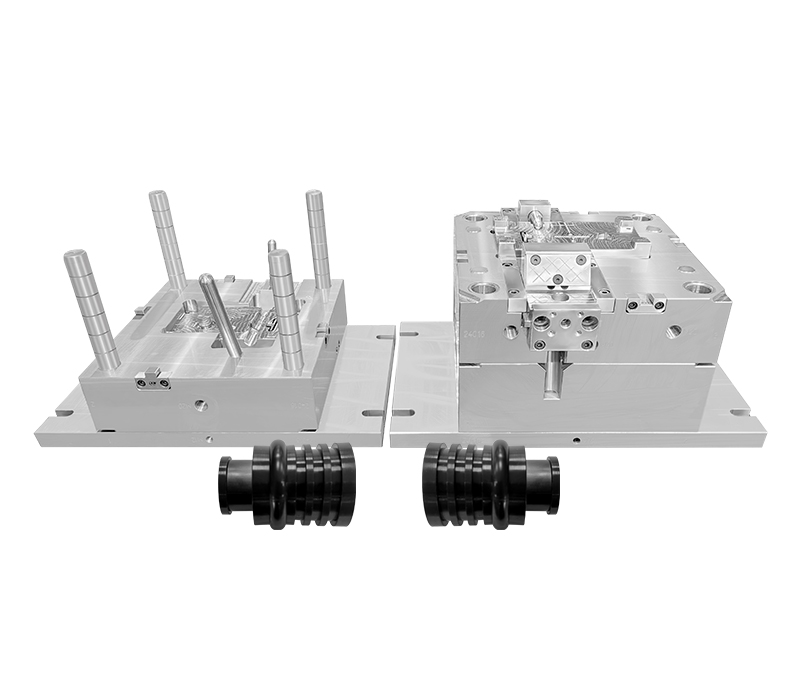

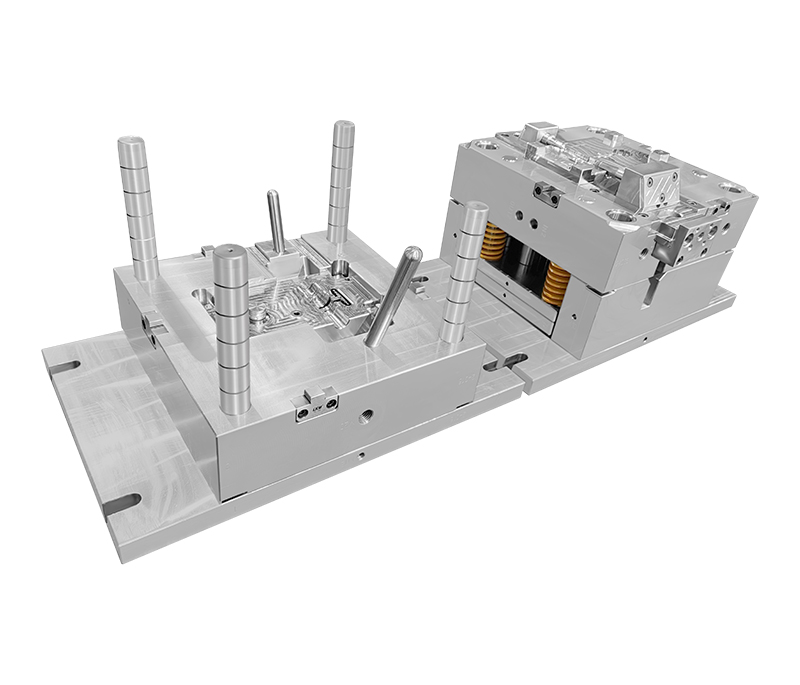

Ta plastikowa forma wtryskowa ślimakowa jest dostosowana do masowej produkcji precyzyjnych części przekładni ślimakowej PA66. Zaprojektowana z układem wnęk 1×4, forma wtryskowa dostarcza cztery gotowe kawałki ślimaka na pojedynczy wtrysk, znacznie zwiększając wydajność produkcji zamówień komponentów przekładni. Przyjmując profesjonalny system bramek punktowych, forma wtryskowa realizuje automatyczną separację bramek po wyrzuceniu, oszczędzając koszty pracy przy cięciu bramy po obróbce.
Rdzeń i wnęka formy wtryskowej są wykonane z najwyższej jakości stali do pracy na gorąco 2344, poddanej obróbce cieplnej do twardości HRC48 ~ 52, charakteryzującej się wyjątkową odpornością na zużycie i właściwościami przeciwzmęczeniowymi podczas długotrwałego ciągłego formowania PA66. Powierzchnia formy jest wykończona standardową teksturą SPI-B2, która tworzy jednolity, delikatny matowy wygląd na powierzchni ślimaka PA66, jednocześnie ukrywając drobne ślady formowania. Zoptymalizowana ścieżka przepływu równoważy wypełnienie stopionym PA66, skutecznie kontroluje skurcz, wypaczenie i wypływki typowe dla produktów ze ślimakami nylonowymi. Ta niestandardowa forma wtryskowa jest szeroko stosowana do małych przekładni ślimakowych stosowanych w akcesoriach samochodowych, sprzęcie gospodarstwa domowego, motoreduktorach i precyzyjnych zespołach przekładni.
2. Lista specyfikacji form rdzeniowych
Układ wnęki: 1×4 wnęka (4 sztuki na cykl formowania)
Gatunek stali formierskiej: stal do pracy na gorąco 2344
Twardość po obróbce cieplnej: HRC 48–52
Typ bramy: Brama punktowa (brama punktowa dla łodzi podwodnej)
Wykończenie powierzchni: standardowa tekstura formy SPI-B2
Odpowiednie tworzywo sztuczne: PA66 (Nylon 66, z/bez wypełnienia włóknem szklanym)

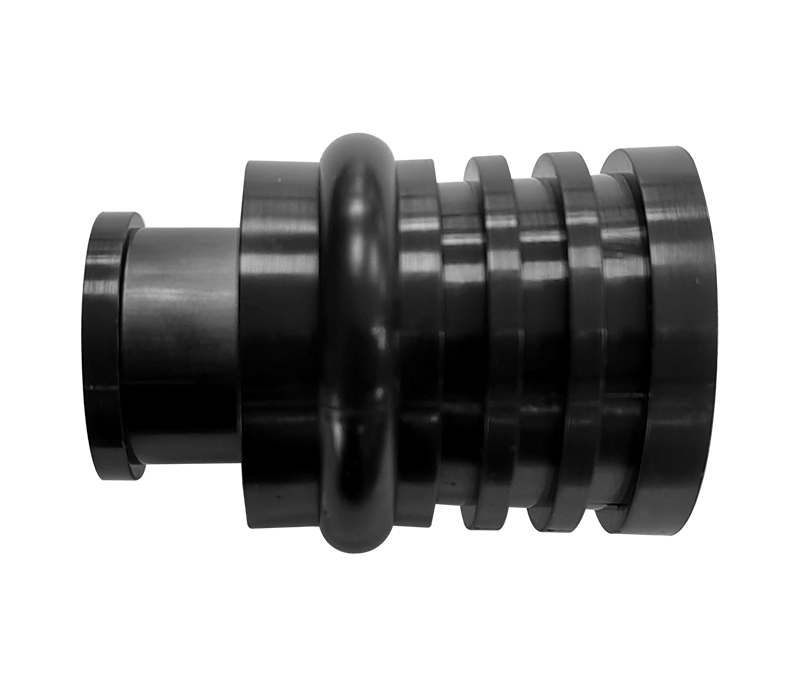

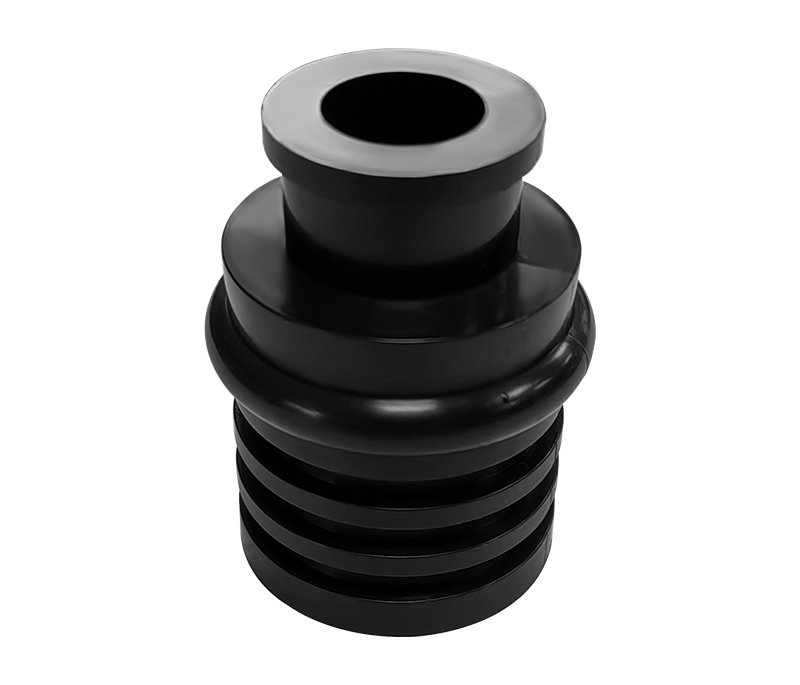

Część formowana: Niestandardowy precyzyjny ślimak z tworzywa sztucznego / miniaturowa przekładnia ślimakowa
Rodzaj produkcji: Ciągłe automatyczne formowanie wtryskowe w masie
3. Kluczowe zalety konstrukcyjne tej plastikowej formy wtryskowej ślimakowej
① Wydajna struktura wielownękowa 1×4
Wewnątrz formy wtryskowej rozmieszczone są cztery identyczne wnęki o zrównoważonym układzie prowadnic, co zapewnia stałe ciśnienie stopu i prędkość napełniania każdego ślimaka. Wszystkie gotowe ślimaki PA66 zachowują identyczną precyzję zębów, wagę wymiarową i jakość powierzchni, co jest idealne do produkcji przekładni na masową skalę.
② Brama punktowa do formowania ślimakowego PA66
Zasuwa punktowa jest optymalnym rozwiązaniem do podawania smukłych części ślimakowych formy wtryskowej. Mały ślad bramki pozostaje na niekrytycznej powierzchni robaka; bramki zatrzaskują się automatycznie podczas wyrzucania części bez konieczności ręcznego przycinania. Zapobiega uszkodzeniu profilu zęba ślimaka przez duże pozostałości bramy i gwarantuje całkowite formowanie zębów w przypadku materiału PA66.
③ 2344 HRC48-52 Rdzeń formy o wysokiej twardości
Po precyzyjnym hartowaniu i odpuszczaniu stal 2344 osiąga twardość HRC48-52. PA66, zwłaszcza PA66 wypełniony GF, ma silne ścieranie wnęki formy; Stal formierska o wysokiej twardości skutecznie zapobiega zużyciu wnęki zęba, utrzymuje stabilną precyzję zębów ślimaka przez miliony wtrysków i znacznie wydłuża żywotność formy wtryskowej.
④ Jednolita matowa powierzchnia SPI-B2
Obróbka drobnej tekstury SPI-B2 na formie wtryskowej zapewnia spójne matowe wykończenie powierzchni ślimaka PA66, poprawia odporność na zużycie gotowej przekładni ślimakowej i pokrywa niewielkie defekty linii przepływu powstałe podczas formowania nylonu.
⑤ Zoptymalizowana prowadnica pod kątem kontroli skurczu PA66
Rozmiar prowadnicy jest dostosowany do właściwości wysokiego skurczu PA66. Wystarczające ciśnienie uszczelnienia eliminuje zapadnięcia i odchylenia wymiarowe zęba ślimaka i średnicy zewnętrznej, stabilizując tolerancję montażową gotowych ślimaków przekładni.
4. Zakres zastosowań formowanych części ślimakowych PA66
Komponenty formowane za pomocą tej formy wtryskowej są powszechnie stosowane w miniaturowych konstrukcjach przekładni: małe reduktory biegów, napęd silnikowy urządzeń gospodarstwa domowego, drobne części przekładni samochodowych, przekładnie zamków elektronicznych i zespoły ślimakowe przekładni sprzętu biurowego.
5. Często zadawane pytania
P1: Jakie korzyści przynosi bramka punktowa dla formy ślimakowej PA66?
A1: Bramka punktowa automatycznie zrywa się podczas wyrzucania gotowych robaków PA66, bez dodatkowej pracy związanej z wycinaniem bramy. Mała pozycja bramki nie niszczy precyzji zębów ślimaka i poprawia spójność wyglądu produktu.
P2: Dlaczego warto wybrać stal 2344 z HRC48-52 do formy wtryskowej ślimakowej PA66?
A2: PA66 wypełniony włóknem szklanym powoduje silne ścieranie formy zęba. Stal hartowana HRC48-52 2344 ma doskonałą odporność na zużycie, zapobiega szybkiemu zużyciu jamy zęba i utrzymuje długoterminową stabilną dokładność wymiarową ślimaka.
P3: Jaka jest tekstura SPI-B2 zastosowana w tej plastikowej formie robaka?
A3: SPI-B2 to standardowe w branży drobne, matowe wykończenie formy, zapewniające jednolitą, pozbawioną połysku powierzchnię ślimaka PA66, optymalizujące zużycie i pokrywające drobne wady powierzchni formy.
P4: Czy możemy dostosować inny moduł ślimaka i rozmiar tej formy wtryskowej?
A4: Tak, zapewniamy pełną usługę dostosowywania. Dostosowujemy moduł zęba wnękowego, średnicę zewnętrzną, długość i teksturę powierzchni formy wtryskowej ściśle w oparciu o rysunki 2D klienta lub wymagania próbki.
P5: Czy ta forma obsługuje materiał PA66 wypełniony szkłem?
A5: Ta forma wtryskowa o wysokiej twardości 2344 została specjalnie zaprojektowana zarówno do PA66 niewypełnionego, jak i wypełnionego GF20 ~ GF30, nadająca się do masowej produkcji przekładni ślimakowych o wysokiej wytrzymałości.
P6: Czy można zmienić ilość wnęk z 4 wnęk na 1/2/8 wnęk?
A6: Jasne, zmieniamy układ formy zgodnie z wielkością zamówienia; Dostępne są zarówno pojedyncze wgłębienia do prób prototypów, jak i wielownęki do masowej produkcji dużych partii.
