Forma wtryskowa soczewki LED o wysokiej precyzji, z 2 wnękami, chroniona przed promieniowaniem UV

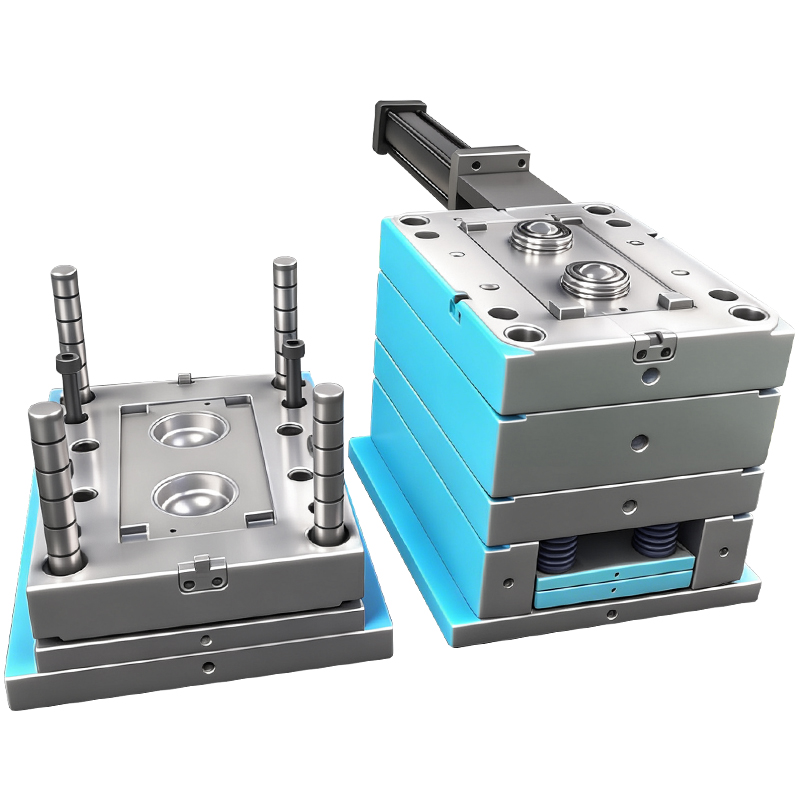

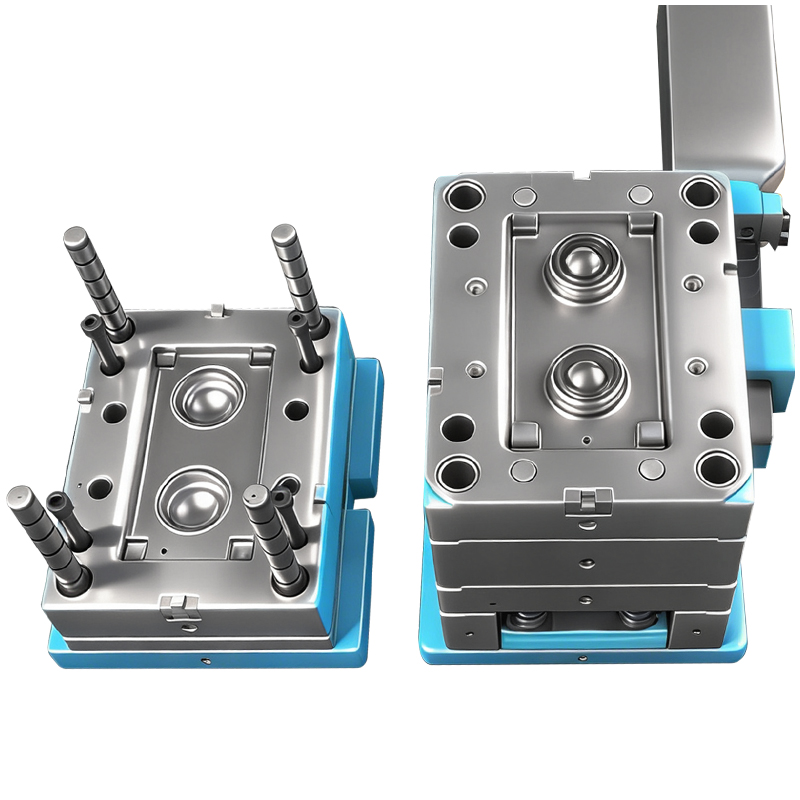

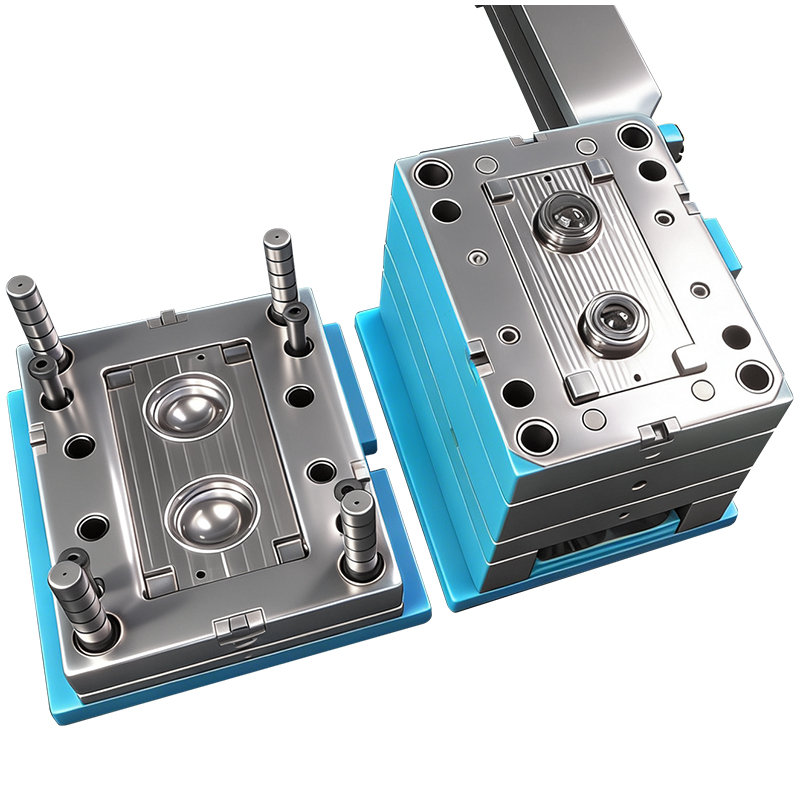

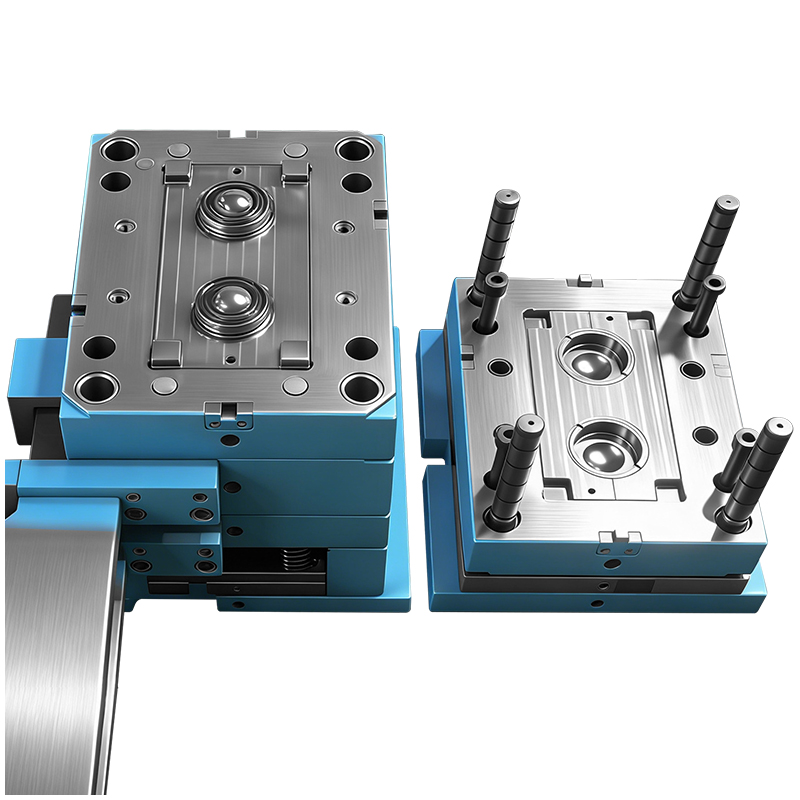

Ta precyzyjna, niestandardowa forma wtryskowa została specjalnie zaprojektowana do produkcji soczewek optycznych reflektorów zewnętrznych z poliwęglanu (PC) stabilizowanego promieniami UV. Zbudowana jako 2-gniazdowa, 3-płytowa forma z bramką punktową ze stali do pracy na gorąco 1.2344, zarówno wnęka, jak i rdzeń poddawane są profesjonalnemu polerowaniu optycznemu w celu uzyskania nieskazitelnych przezroczystych powierzchni. Forma została zoptymalizowana w celu wyeliminowania typowych defektów przezroczystych części PC, zapewniając stałą wydajność optyczną, wysoką przepuszczalność światła i długoterminową odporność na warunki atmosferyczne dla zewnętrznych soczewek oświetleniowych LED.

Specyfikacje form

Kluczowe zalety

✅ Polerowana optycznie stal formierska 1.2344 1.2344 (odpowiednik H13) stal do pracy na gorąco, hartowana do HRC48-52, zapewnia doskonałą odporność na zużycie i stabilność termiczną. Obie strony formy są precyzyjnie polerowane optycznie, co pozwala na przeniesienie lustrzanej gładkości na przezroczyste soczewki PC, co pozwala uniknąć zadrapań, skórki pomarańczowej i rozpraszania światła oraz zapewnia wysoką transmisję światła. Obsługuje długą, ciągłą produkcję masową przy niskich kosztach utrzymania.

✅ 3-płytkowa konstrukcja bramki Pin Point do powierzchni optycznych Bramka Pin Point pozostawia minimalny ślad po bramie i automatycznie oddziela się od soczewki podczas wyrzucania, bez ręcznego przycinania. Zapobiega zarysowaniu lub uszkodzeniu krytycznej zakrzywionej powierzchni optycznej, zachowując oryginalny efekt skupiania światła soczewki reflektora.

✅ Forma zoptymalizowana pod kątem przezroczystego PC odpornego na promieniowanie UV. Przezroczysty PC zmieszany z dodatkami UV jest podatny na srebrne smugi, pęcherzyki, ślady przypaleń i naprężenia wewnętrzne. Optymalizujemy ścieżkę przepływu formy, szczeliny wentylacyjne i równowagę chłodzenia, aby wyeliminować te defekty formowania, zmniejszając naprężenia szczątkowe i zapobiegając żółknięciu i deformacji soczewek pod wpływem długotrwałej ekspozycji na promieniowanie UV na zewnątrz.

✅ Niezwykle precyzyjna kontrola wymiarowa i optyczna Zastrzegamy sobie stopień skurczu 0,5% dostosowany do materiału PC. Precyzyjna obróbka CNC i EDM ściśle kontroluje zakrzywiony profil optyczny, zapewniając stabilny rozkład światła i stałą ogniskową w każdej formowanej soczewce.

✅ Jednolity system chłodzenia redukujący naprężenia szczątkowe Dobrze zaprojektowane kanały chłodzące utrzymują stabilną i równą temperaturę formy, skracają czas cyklu formowania i znacznie obniżają wewnętrzne naprężenia szczątkowe, skutecznie zapobiegając wypaczeniu, dwójłomności i zniekształceniom optycznym przezroczystych soczewek poliwęglanowych.

Nasza pełna usługa form niestandardowych

Zapewniamy kompleksowe rozwiązanie w zakresie form obejmujące analizę DFM, symulację przepływu formy, polerowanie optyczne, produkcję form, próby form, kontrolę próbek i konserwację form po sprzedaży. Przed wysyłką formy przeprowadzamy ścisłą kontrolę jakości powierzchni optycznej i tolerancji wymiarów, aby zagwarantować stabilną produkcję masową klientom z branży oświetlenia LED.

Zakres aplikacji

Niestandardowe formy wtryskowe soczewek optycznych do reflektorów zewnętrznych, lamp krajobrazowych, reflektorów, opraw typu downlight i wszelkiego rodzaju przezroczystych elementów optycznych opraw LED, odpowiednich do zewnętrznych projektów oświetlenia odpornego na warunki atmosferyczne.

FAQ

P1: Dlaczego w przypadku tej formy soczewki PC wymagane jest polerowanie optyczne? A1: Tekstura powierzchni formy jest bezpośrednio replikowana na przezroczystą soczewkę PC. Polerowanie optyczne usuwa mikrorysy i niedoskonałości powierzchni, zapewniając wysoką przepuszczalność światła i równomierny strumień świetlny gotowych soczewek.

P2: Jakie trudności w formowaniu ma przezroczysty komputer PC odporny na promieniowanie UV? A2: Dodatki UV i przezroczysty PC z łatwością powodują powstawanie śladów gazu, srebrnych linii i naprężeń wewnętrznych. Nasza zoptymalizowana konstrukcja wentylacyjna i chłodząca rozwiązuje te problemy i chroni soczewki przed starzeniem się i żółknięciem pod wpływem promieni UV na zewnątrz.

P3: Czy możesz wykonać formy według rysunków optycznych 3D klienta? A3: Tak. Akceptujemy opracowywanie niestandardowych form w oparciu o rysunki optyczne 2D/3D lub próbki fizyczne. DFM i symulacja przepływu formy zostaną wdrożone na wczesnym etapie, aby ocenić ryzyko wypełnienia i parametry optyczne.
