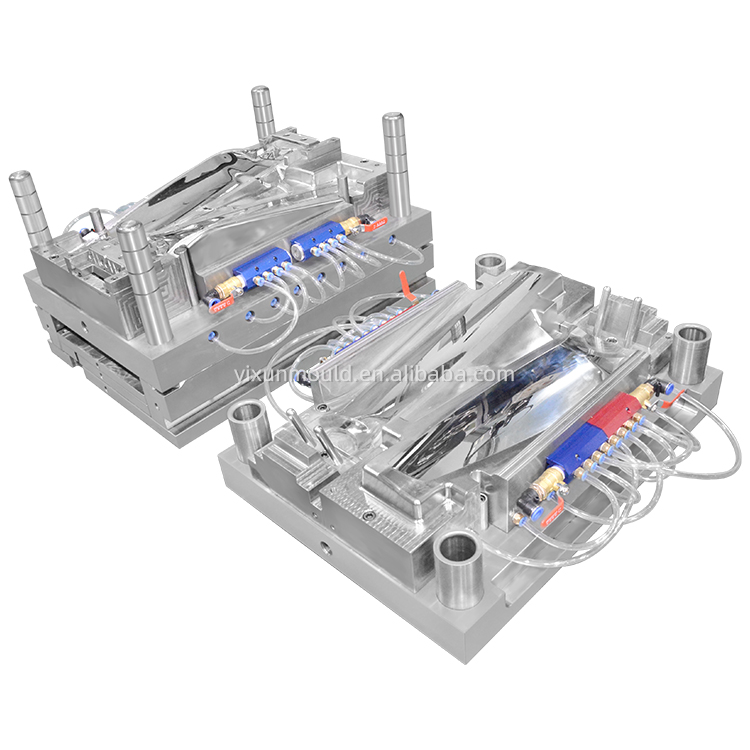

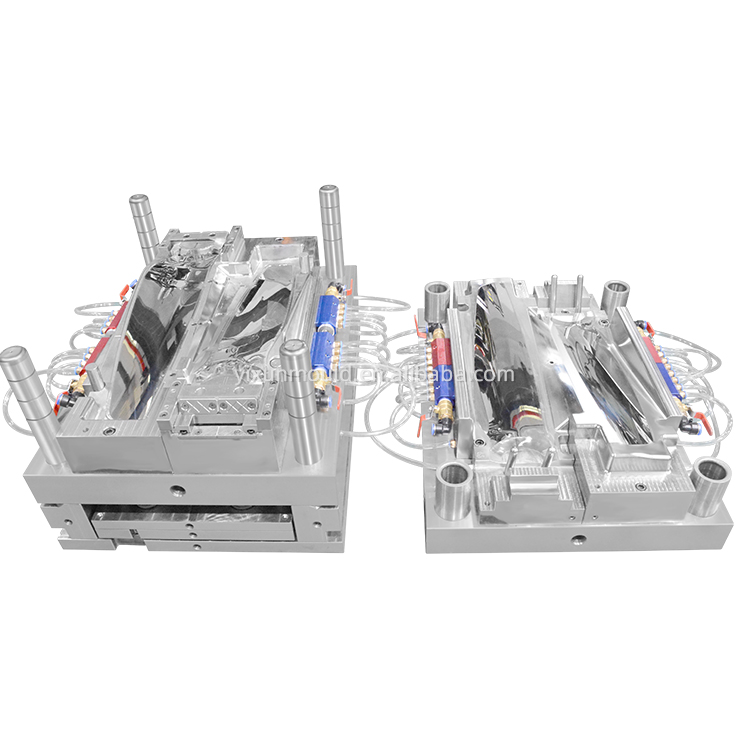

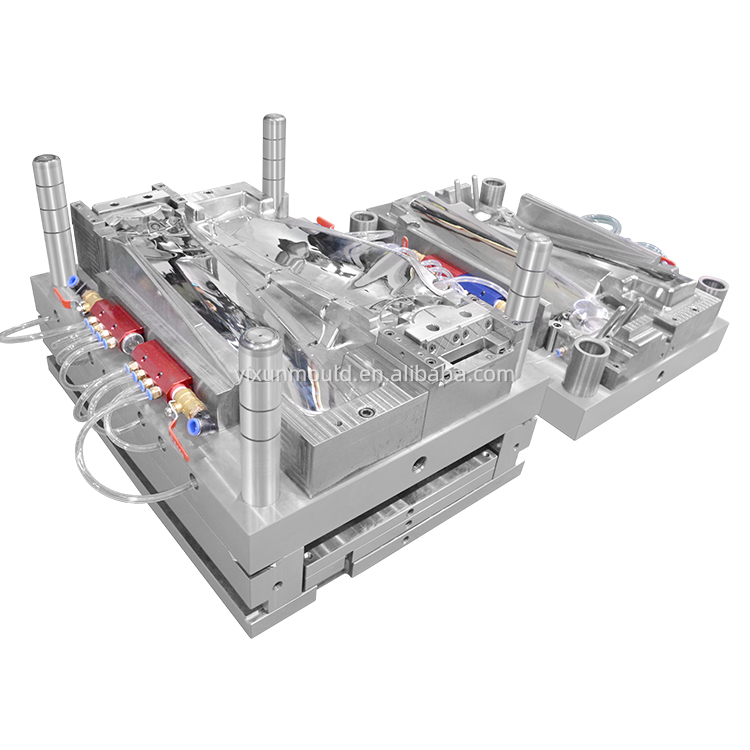

Forma wtryskowa z wieloma wnękami 1 + 2 z tworzywa sztucznego PA6 ABS PP Materiał PC

Różne produkty przemysłowe mają różne wymagania dotyczące wydajności — od sterylności urządzeń medycznych po odporność cieplną części samochodowych. Poniżej znajduje się ukierunkowana analiza tego, jak projekty form wtryskowych, materiały i procesy dopasowują się do potrzeb specyficznych produktów w czterech kluczowych sektorach.

Ilość：
Stan dostępności:





Zapytaj Dodaj do koszyka zapytań Kupowanie Lynx

marka produktu：
YIXUN mold
Kod produktu：
8480419090

Opis produktu

Analiza form wtryskowych: dopasowanie projektu do wydajności i charakterystyki produktu

1. Wyroby medyczne (np. cewniki, cylindry strzykawek, uchwyty chirurgiczne)

Podstawowe wymagania dotyczące wydajności produktu

Biokompatybilność: Brak toksycznego wymywania; zgodność z normą ISO 10993.
Odporność na sterylność: wytrzymuje sterylizację EO, promieniowanie gamma lub autoklawowanie (121 ℃, 15 psi).
Ultraprecyzja: stabilność wymiarowa na poziomie mikronów (np. światło cewnika ±0,002 mm w celu uniknięcia wycieku płynu).
Gładkie powierzchnie: konstrukcja pozbawiona szczelin zapobiegająca przyleganiu bakterii (Ra ≤ 0,01 μm).

Odpowiednie rozwiązania w zakresie form

Projekt funkcji formy i	uzasadnienie	wyboru materiału
Materiał rdzenia/wnęki	Stal nierdzewna S136H klasy medycznej (HRC 56-60)	Odporny na korozję na środki sterylizujące; nietoksyczny; utrzymuje precyzję po 3-5 milionach cykli.
Obróbka powierzchniowa	Pasywacja + polerowanie lustrzane	Eliminuje mikroszczeliny; zapobiega zanieczyszczeniu materiału (krytyczne dla części wszczepialnych).
System chłodzenia	Kanały mikrospiralne (regulacja temperatury ± 0,5 ℃)	Zapobiega wypaczeniu cienkościennych części (np. cylindrów strzykawek o grubości ścianki 0,2 mm) podczas formowania.
Proces walidacji	Próba 10 000 cykli + kontrola CMM + test szczelności	Zapewnia stałą dokładność wymiarową; spełnia wymogi identyfikowalności FDA 21 CFR Part 820.

Kluczowa zaleta

Formy pozwalają uniknąć zanieczyszczenia krzyżowego materiałów dzięki dedykowanemu montażowi w pomieszczeniu czystym (klasa 7) i zgodności z tworzywami sztucznymi klasy medycznej (PP, PC, PEEK) – co jest krytyczne w przypadku produktów mających bezpośredni kontakt z tkanką ludzką.

2. Komponenty samochodowe (np. czujniki silnika, obudowy złączy, wykończenia wnętrza)

Podstawowe wymagania dotyczące wydajności produktu

Odporność na ciepło: wytrzymuje temperaturę 120-200 ℃ (części komory silnika) lub -40 ℃ do 80 ℃ (elementy wewnętrzne).
Wytrzymałość mechaniczna: odporność na uderzenia (np. wsporniki zderzaka) i wytrzymałość na rozciąganie (np. złącza wiązek przewodów).
Odporność chemiczna: Toleruje olej, paliwo i płyn chłodzący (w przypadku części pod maską).
Wydajność produkcji masowej: duża liczba gniazd, aby spełnić wymagania dotyczące wielkości OEM w branży motoryzacyjnej (ponad 100 000 części/miesiąc).

Odpowiednie rozwiązania w zakresie form

Projekt funkcji formy i	uzasadnienie	wyboru materiału
Materiał rdzenia/wnęki	Stal H13 do pracy na gorąco (HRC 52-56) na części żaroodporne; Stal P20 do elementów wykończeniowych wnętrza	H13 jest odporny na zmęczenie cieplne powodowane przez tworzywa konstrukcyjne (PA66+GF, PBT) formowane w temperaturze 280-320℃; P20 równoważy koszty i trwałość części niskotemperaturowych.
System biegaczy	Gorący kanał (standardy DME/HASCO) z bramkami termicznymi	Minimalizuje ilość złomu (≤3%) w przypadku drogich tworzyw konstrukcyjnych; zapewnia równomierny przepływ materiałów wzmocnionych włóknem szklanym (zapobiega aglomeracji włókien).
System wyrzutowy	Zsynchronizowane sworznie wyrzutnika + wspomaganie powietrza	Zapobiega deformacji sztywnych części (np. obudów czujników) podczas wyjmowania z formy; nadaje się do skomplikowanych geometrii.
Projekt wentylacji	Kanały mikrowentylacyjne (szerokość 0,015 mm)	Uwalnia powietrze uwięzione w grubościennych częściach (np. obudowach akumulatorów), aby uniknąć pęcherzyków powietrza – krytycznych dla integralności konstrukcji.

Kluczowa zaleta

Formy zawierają komponenty odporne na zużycie (np. kołki prowadzące pokryte azotkiem) do obsługi tworzyw sztucznych wzmocnionych materiałem ściernym, wydłużając żywotność do 2-3 milionów cykli w przypadku produkcji na dużą skalę.

3. Elektronika użytkowa (np. etui na telefony, obudowy ładowarek, wkładki do płytek drukowanych)

Podstawowe wymagania dotyczące wydajności produktu

Estetyczna precyzja: Wysokie wykończenie powierzchni (błyszczące/matowe) bez śladów zapadania się i odblasków.
Stabilność wymiarowa: Wąska tolerancja montażu części (np. obudowa telefonu ± 0,1 mm w celu dopasowania do ekranów).
Odporność na uderzenia: ochrona elementów wewnętrznych (np. etui na telefony z TPU odporne na upadek z wysokości 1,5 m).
Szybki czas wprowadzenia produktu na rynek: szybki rozwój form (2-4 tygodnie) dla produktów opartych na trendach.

Odpowiednie rozwiązania w zakresie form

Projekt funkcji formy i	uzasadnienie	wyboru materiału
Materiał rdzenia/wnęki	Stal wstępnie hartowana 718H (HRC 32-36) na części ogólne; S136 do części przezroczystych (np. obudowy ładowarek PC)	718H umożliwia szybką obróbkę (skraca czas realizacji); S136 zapewnia lustrzane wykończenie (Ra ≤ 0,02 μm) dla przezroczystych tworzyw sztucznych.
Tekstura powierzchni	Grawerowanie laserowe dla wykończeń matowych; trawienie chemiczne w celu uzyskania wzorów antypoślizgowych	Możliwość dostosowania estetyki bez uszczerbku dla dokładności wymiarowej; spełnia preferencje projektowe konsumentów.
Optymalizacja czasu cyklu	Konstrukcja prowadnicy o wysokim przepływie + szybkie chłodzenie (temperatura wody 15-20 ℃)	Skraca czas cyklu do 15–25 sekund w przypadku małych części (np. obudów słuchawek); wspiera produkcję wielkoseryjną na potrzeby sezonowe.
Prototypowe formy	Formy aluminiowe na próbki wstępne	Tania, szybka iteracja (1-2 tygodnie) do testowania projektu; przechodzi na formy stalowe do produkcji masowej.

Kluczowa zaleta

Formy równoważą jakość estetyczną i szybkość produkcji – niezwykle istotne w przypadku elektroniki, gdzie trendy w projektowaniu i wprowadzanie produktów na rynek szybko się zmieniają.

4. Produkty opakowaniowe (np. plastikowe butelki, nakrętki, pojemniki na żywność)

Podstawowe wymagania dotyczące wydajności produktu

Skuteczność uszczelniania: Szczelność (np. zakrętki do napojów, pojemniki na sosy) w celu zachowania świeżości produktu.
Bezpieczeństwo żywności: Zgodność z FDA 21 CFR część 177 (bez toksycznych dodatków); nadaje się do kontaktu z żywnością/płynami.
Wysoka prędkość produkcji: miliony części miesięcznie (np. 500 000 kapsli dziennie).
Oszczędność materiału: Minimalna ilość złomu w celu zmniejszenia ilości odpadów z tworzyw sztucznych.

Odpowiednie rozwiązania w zakresie form

Projekt funkcji formy i	uzasadnienie	wyboru materiału
Materiał rdzenia/wnęki	Stal PP (P20) do opakowań ogólnych; Powłoki kompatybilne z HDPE zapewniające odporność chemiczną	P20 jest opłacalny w przypadku form o dużej wnęce (64-128 wnęk); powłoki zapobiegają przyleganiu materiału (np. lepkie pokrywki słoików z miodem).
Liczba wnęk	32-128 wgłębień (np. forma 64-wnękowa na kapsle do butelek 500ml)	Umożliwia ultrawysoką moc wyjściową; zmniejsza koszty jednostkowe poprzez efekt skali.
Projekt powierzchni uszczelniającej	Precyzyjnie gwintowane wgłębienia (±0,005mm) na kołpaki; formy kołnierzowe do pokryw pojemników	Zapewnia hermetyczne uszczelnienie; zapobiega psuciu się produktu (krytyczne w przypadku produktów łatwo psujących się, takich jak jogurt).
Redukcja odpadów	Zimnokanał z automatycznym odłączaniem	Poziom złomu <5%; złom poddany recyklingowi można ponownie przetworzyć na części niekrytyczne (np. uchwyty butelek).

Kluczowa zaleta

Formy traktują priorytetowo szybkość i efektywność kosztową – niezbędne w przypadku opakowań, gdzie marże zysku zależą od dużej objętości i niskich odpadów materiałowych.

Podsumowanie: Wydajność produktu → Ramy dopasowywania projektów form

Sektor produktu	Krytyczna wydajność Metryka	Materiał formy Priorytet	Kluczowa funkcja projektowania formy
Medyczny	Biokompatybilność i sterylność	Stal nierdzewna S136H	Mikrochłodzenie + montaż w pomieszczeniu czystym
Automobilowy	Odporność na ciepło i chemikalia	Stal H13	Gorący kanał + komponenty odporne na zużycie
Elektronika konsumpcyjna	Estetyka i szybka iteracja	Stal 718H	Tekstura laserowa + szybkie chłodzenie
Opakowanie	Szybkość i uszczelnienie	Stal P20	Duża liczba wgłębień + precyzyjne gwinty

Dostosowując projekt formy do wymagań dotyczących wydajności produktu, producenci mogą zmniejszyć liczbę defektów, obniżyć koszty i zapewnić, że produkty końcowe spełniają standardy branżowe – czy to w przypadku wyrobów medycznych ratujących życie, czy też opakowań codziennego użytku.
