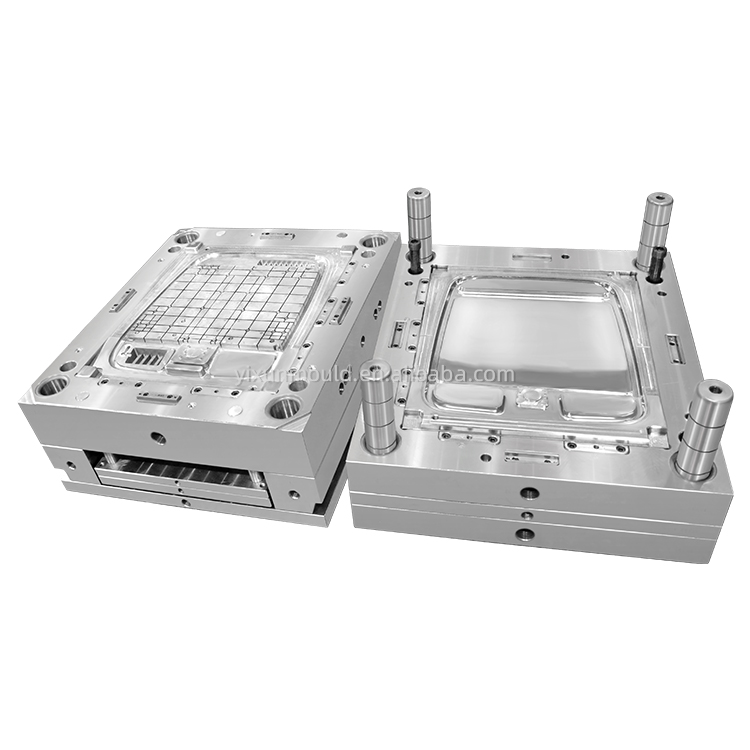

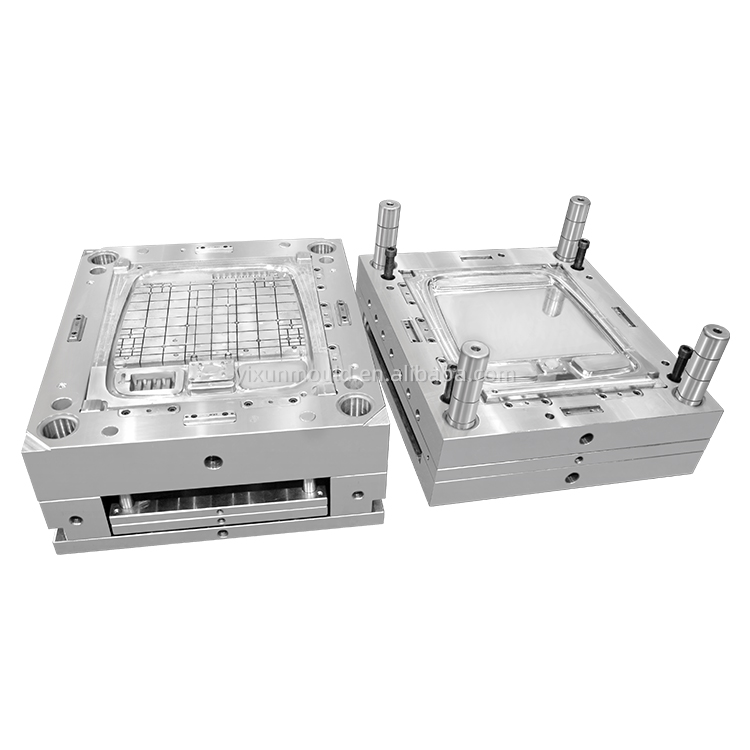

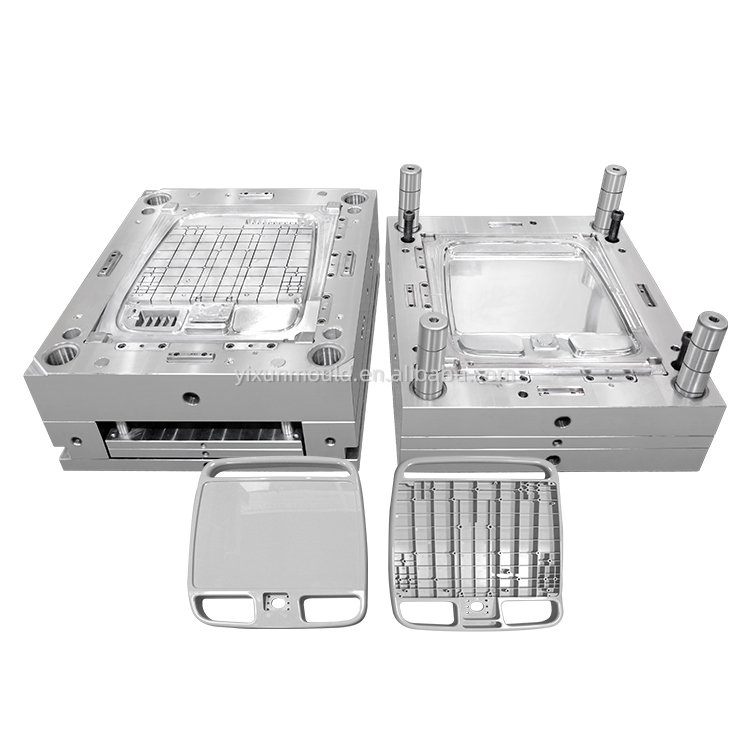

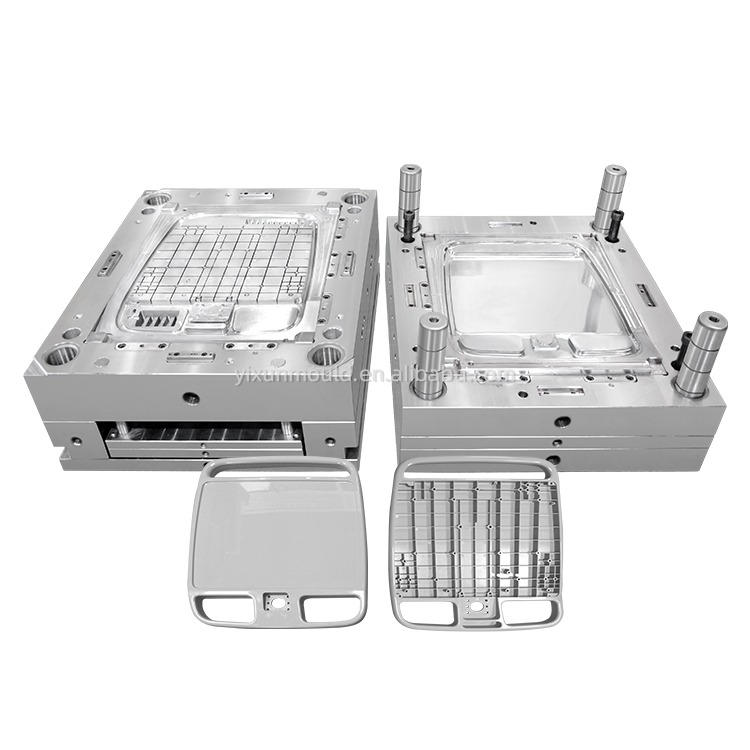

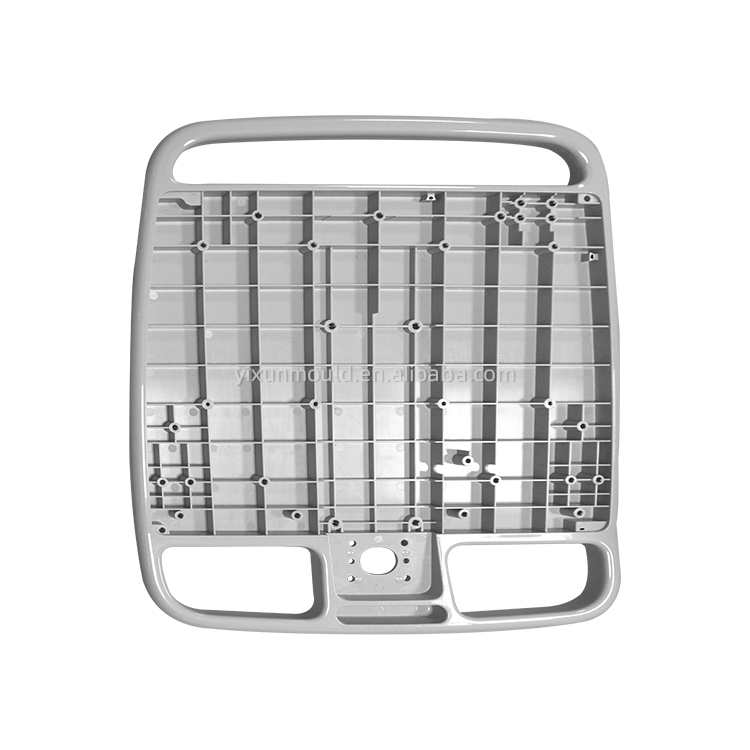

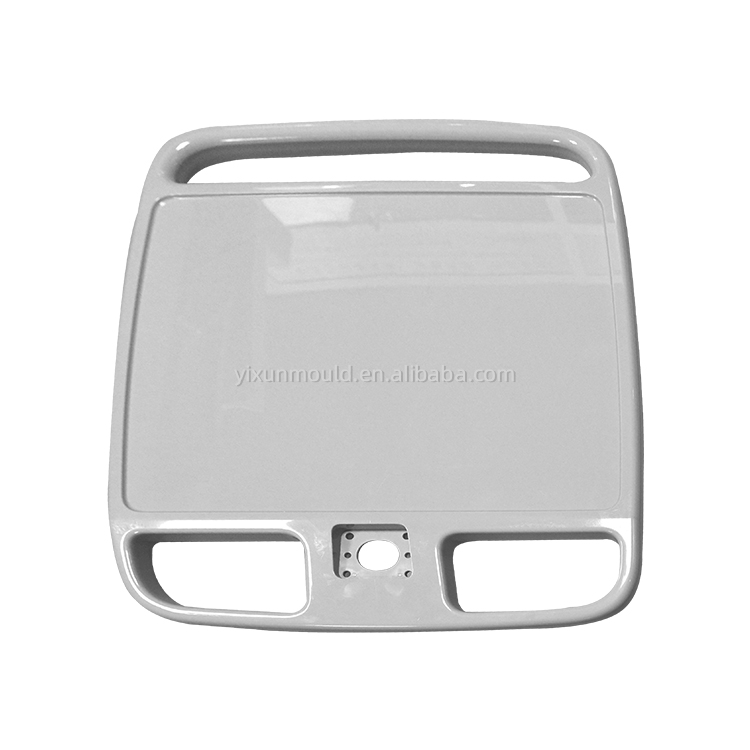

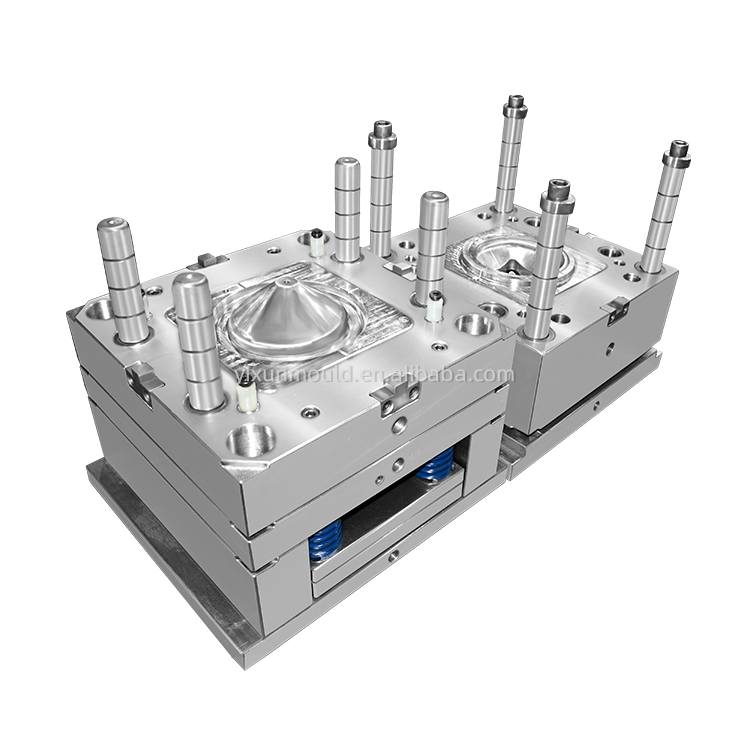

Forma wtryskowa z wieloma wnękami do części wspomaganych gazem: lżejsze, mocniejsze i ekonomiczne rozwiązania

Formowanie wtryskowe wspomagane gazem (GAIM) stanowi najnowocześniejszą technologię produkcji tworzyw sztucznych. W tym innowacyjnym procesie wtryskiwany jest azot pod ciśnieniem do stopionego tworzywa sztucznego w fazie wtrysku, tworząc puste kanały w częściach o grubych przekrojach. Wynik? Produkty, które są lżejsze, mocniejsze, bardziej stabilne wymiarowo i całkowicie wolne od zapadnięć - a wszystko to przy jednoczesnym obniżeniu zużycia materiałów i kosztów produkcji.

---

Jak działa formowanie wtryskowe wspomagane gazem

Czteroetapowy proces precyzyjny

1. Częściowy wtrysk polimeru

• Do gniazda formy wtryskiwane jest 70-95% wymaganego tworzywa sztucznego

• Precyzyjnie obliczona objętość wtrysku zapewnia optymalne utworzenie kanału gazowego

2. Wtrysk azotu

• Gazowy azot pod wysokim ciśnieniem (zwykle 100-300 barów) jest wprowadzany przez specjalne kołki lub dysze gazowe

• Gaz podąża ścieżką najmniejszego oporu w grubszych odcinkach

3. Pakowanie i przechowywanie gazu

• Ciśnienie gazu dociska tworzywo sztuczne do powierzchni formy, eliminując ślady opadania

• Wewnętrzne kanały gazowe tworzą się, gdy gaz przepycha się przez stopiony rdzeń

4. Odpowietrzanie gazu i wyrzucanie części

• Gaz jest odprowadzany i zawracany do obiegu w systemie

• Gotowa część z pustą strukturą wewnętrzną jest wyrzucana

---

Kluczowe zalety w porównaniu z konwencjonalnym formowaniem wtryskowym

Strukturalna przewaga

• Redukcja masy do 40% bez utraty wytrzymałości

• Puste żebra i występy utrzymują integralność strukturalną, minimalizując jednocześnie zużycie materiału

• Poprawiony stosunek sztywności do masy w zastosowaniach nośnych

Doskonała jakość powierzchni

• Zero śladów opadania na widocznych powierzchniach, nawet za grubymi żebrami

• Mniejsze wypaczenia dzięki równomiernemu chłodzeniu i niższym naprężeniom szczątkowym

• Doskonałe wykończenie powierzchni, gotowe do malowania, galwanizacji lub bezpośredniego użycia

Korzyści w zakresie kosztów i wydajności

• Oszczędność materiału o 20-35% w porównaniu do części pełnych

• Niższe wymagania dotyczące ciśnienia wtrysku zmniejszają zużycie maszyny

• Krótsze czasy cykli dzięki szybszemu chłodzeniu kształtowników zamkniętych

• Zmniejszony wymagany tonaż zacisku, umożliwiający użycie mniejszych maszyn

Wolność projektowa

• Możliwe grubsze sekcje bez kompromisów w zakresie jakości

• Zintegrowane konstrukcje zastępują wiele zmontowanych komponentów

• Możliwość realizacji skomplikowanych geometrii przy różnej grubości ścianek

---

Nasze możliwości techniczne i specyfikacje

Precyzyjna kontrola procesu

• Zaawansowane systemy kontroli gazu: technologia Cinpres/wtrysku gazu z dokładnością ciśnienia ± 0,5 bara

• Monitorowanie w czasie rzeczywistym: ciągłe śledzenie ciśnienia gazu, objętości i czasu wtrysku

• Wielopunktowy wtrysk gazu: Do części o długości przekraczającej 800 mm lub o złożonej geometrii

• Odzyskiwanie gazu w obiegu zamkniętym: recykling azotu na poziomie ponad 95% w celu zapewnienia efektywności kosztowej i zrównoważenia środowiskowego

Materialna wiedza specjalistyczna

Wsparcie projektowe i inżynieryjne

• Analiza DFM: projektowanie na wczesnym etapie w celu oceny wykonalności

• Moldflow Simulation: Zaawansowane przewidywanie i optymalizacja penetracji gazu

• Konstrukcja kanału gazowego: Optymalne rozmieszczenie i rozmiar w celu równomiernego rozprowadzania materiału

• Opracowanie prototypu: funkcjonalne prototypy do testowania i walidacji

---

Zastosowania branżowe i studia przypadków

Komponenty samochodowe

• Belki poprzeczne deski rozdzielczej: redukcja masy o 35% w porównaniu ze stalą, zintegrowane punkty mocowania

• Klamki i podłokietniki: Powierzchnie klasy A ze wzmocnioną strukturą wewnętrzną

• Bagażniki przednie: zmniejszona waga przy zachowaniu odporności na uderzenia

• Studium przypadku: Poszycie słupka A w samochodach zmniejszono z 1,2 kg do 0,78 kg przy jednoczesnej poprawie sztywności o 15%

Meble i sprzęt AGD

• Podstawy krzeseł biurowych: jednoczęściowa konstrukcja zastępująca wiele metalowych elementów

• Ramki do telewizorów i monitorów: Eleganckie cienkie ramki z grubymi sekcjami konstrukcyjnymi

• Uchwyty do urządzeń: Ergonomiczne konstrukcje bez śladów zapadnięcia się i wypaczeń

• Studium przypadku: Przednia rama telewizora 42” pozwoliła zaoszczędzić 28% materiału i wyeliminowała operacje prostowania po formowaniu

Produkty konsumenckie

• Obudowy skrzynek narzędziowych: Odporne na uderzenia przy zmniejszonym zużyciu materiału

• Ramy bagażowe: Lekkie, ale trwałe elementy konstrukcyjne

• Sprzęt do zabawy dla dzieci: Zwiększone bezpieczeństwo dzięki gładkim powierzchniom i zaokrąglonym krawędziom

Sprzęt przemysłowy

• Obudowy maszyn: Duże panele ze zintegrowanymi występami montażowymi

• Komponenty do transportu materiałów: Lekkie części zapewniające lepszą ergonomię

• Obudowy i pokrywy: Stabilność wymiarowa w zmiennych warunkach temperaturowych

---

Zapewnienie jakości i standardy

Kompleksowe protokoły testowe

• Integralność strukturalna: Próby ciśnieniowe kanałów gazowych, próby obciążeniowe sekcji krytycznych

• Dokładność wymiarowa: weryfikacja CMM wszystkich krytycznych tolerancji (standard ± 0,15 mm, dokładność ± 0,05 mm)

• Jakość powierzchni: Skanowanie optyczne pod kątem śladów zapadnięć, pomiar wypaczeń na stołach granitowych

• Weryfikacja materiału: testy FTIR, pomiary gęstości i walidacja właściwości mechanicznych

Certyfikaty branżowe

• IATF 16949: Zgodność z systemem zarządzania jakością w branży motoryzacyjnej

• ISO 9001: Certyfikacja systemu zarządzania jakością

• Identyfikowalność materiałów: Pełna dokumentacja od partii żywicy do gotowej części

• Walidacja procesu: kompletna dokumentacja IQ/OQ/PQ dla zastosowań medycznych i motoryzacyjnych

---

Proces rozwoju projektu

Faza 1: Konsultacje projektowe (1-2 tygodnie)

• Analiza wymagań i studium wykonalności

• Wstępny kosztorys i ocena czasu realizacji

• Wskazówki dotyczące wyboru materiału

Faza 2: Inżynieria i symulacja (2-3 tygodnie)

• Modelowanie 3D i analiza DFM

• Symulacja przepływu formy i penetracji gazu

• Konstrukcja formy ze zintegrowanym systemem wtrysku gazu

Faza 3: Prototypowanie (3-4 tygodnie)

• Przykładowa produkcja form

• Opracowanie parametrów procesu

• Dostawa funkcjonalnego prototypu

Faza 4: Oprzyrządowanie produkcyjne (6-8 tygodni)

• Produkcja form produkcyjnych

• Optymalizacja i walidacja procesów

• Wstępne zatwierdzenie próbki

Faza 5: Produkcja masowa

• Dedykowane monitorowanie produkcji

• Statystyczne sterowanie procesem

• Opcje dostawy just-in-time

---

Dlaczego warto wybrać nasze rozwiązania w zakresie formowania wspomaganego gazem?

Ponad 15 lat specjalistycznego doświadczenia

• Zrealizowano ponad 200 udanych projektów wspomaganych gazem

• Doświadczenie międzybranżowe, od motoryzacji po elektronikę użytkową

• Ciągłe doskonalenie procesów poprzez analizę danych

Kompleksowy pakiet usług

• Odpowiedzialność z jednego źródła od projektu po dostawę

• Projektowanie i produkcja form we własnym zakresie

• Kompletne operacje wtórne (montaż, malowanie, galwanizacja)

• Zarządzanie zapasami i systemy Kanban

Przewagi konkurencyjne

• Efektywność kosztowa: Niższe koszty jednostkowe dzięki optymalizacji materiałów

• Lider jakości: programy zero defektów z kompleksową SPC

• Partnerstwo techniczne: wspólne podejście do optymalizacji projektu

• Globalne wsparcie: pomoc techniczna we wszystkich lokalizacjach produkcyjnych

---

Poproś o wycenę lub konsultację techniczną

Informacje potrzebne do dokładnej wyceny:

1. Pliki części 3D (preferowany format STEP, IGES lub X_T)

2. Roczne wymagania dotyczące wolumenu i harmonogram projektu

3. Specyfikacje materiałów i wymagania dotyczące wydajności

4. Wykończenie powierzchni i standardy kosmetyczne

5. Środowisko aplikacji i warunki obciążenia
