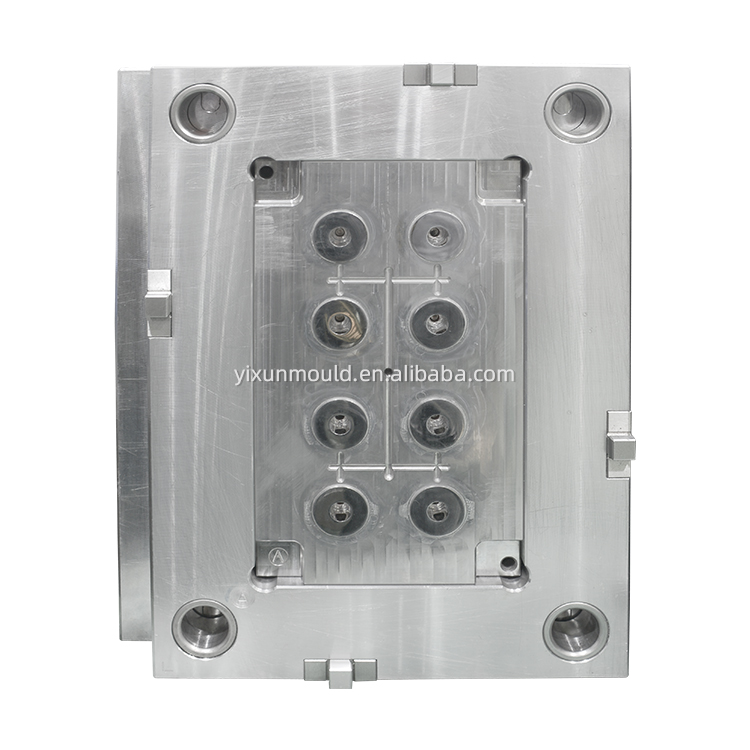

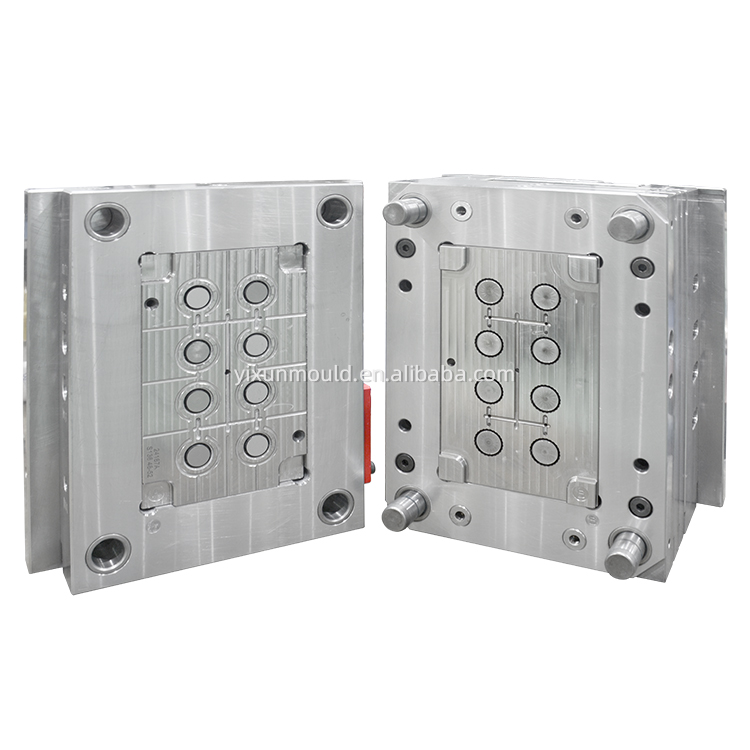

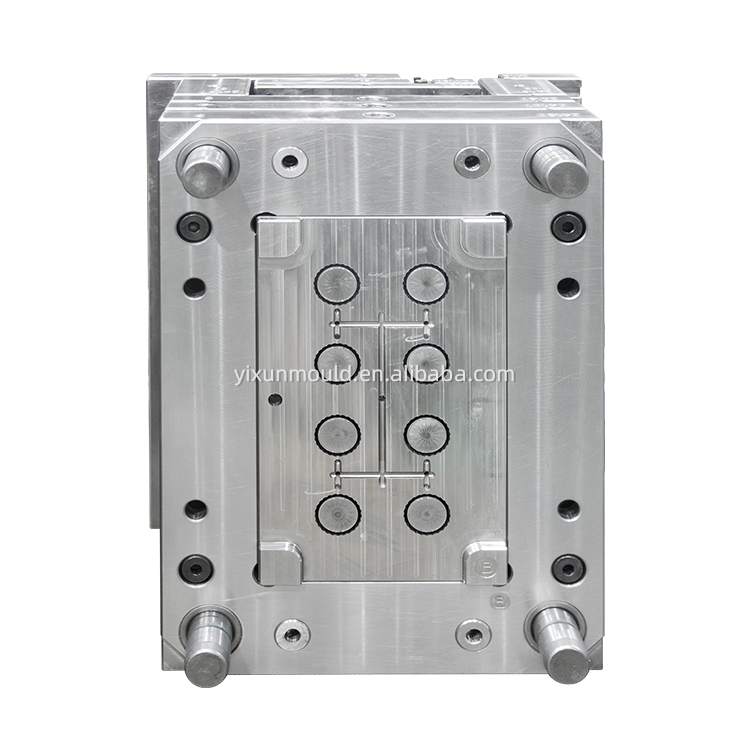

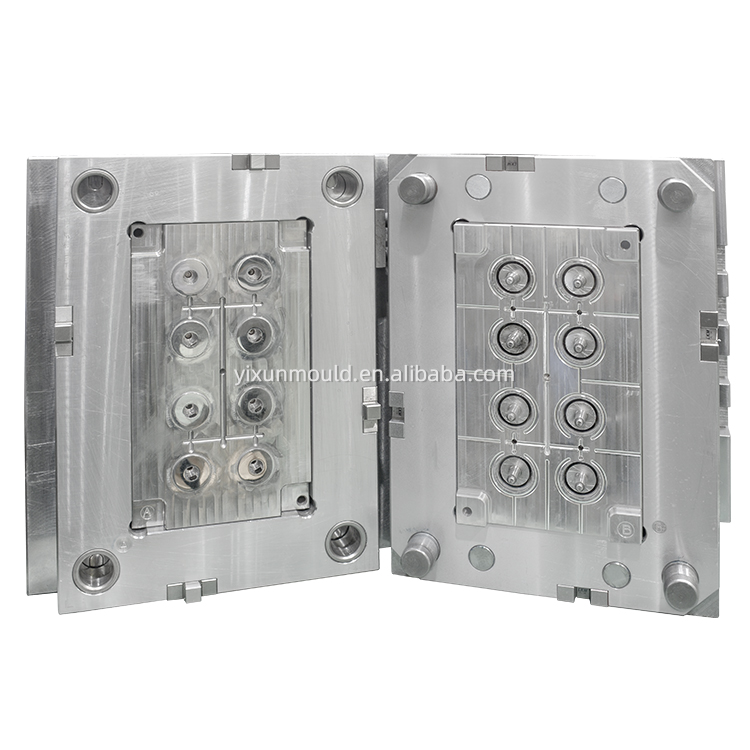

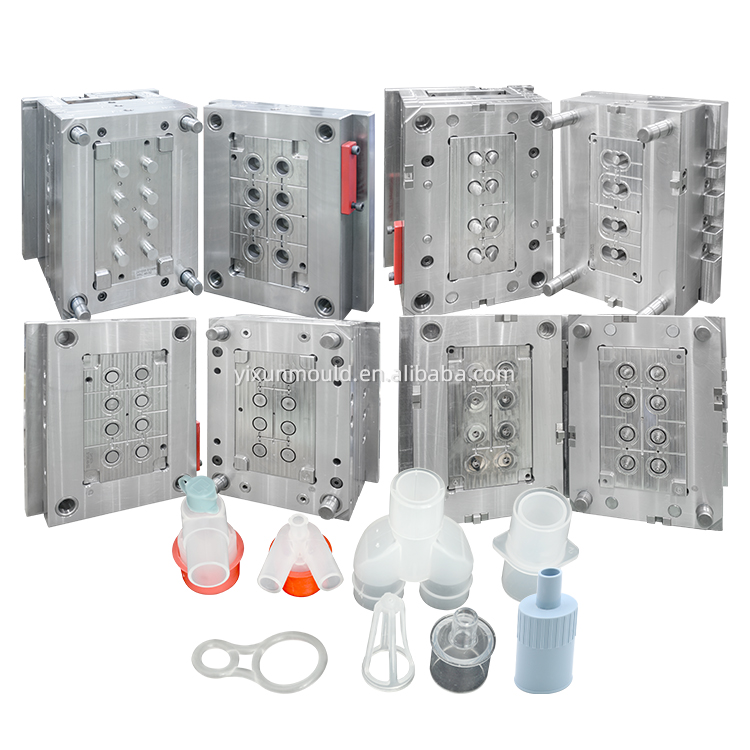

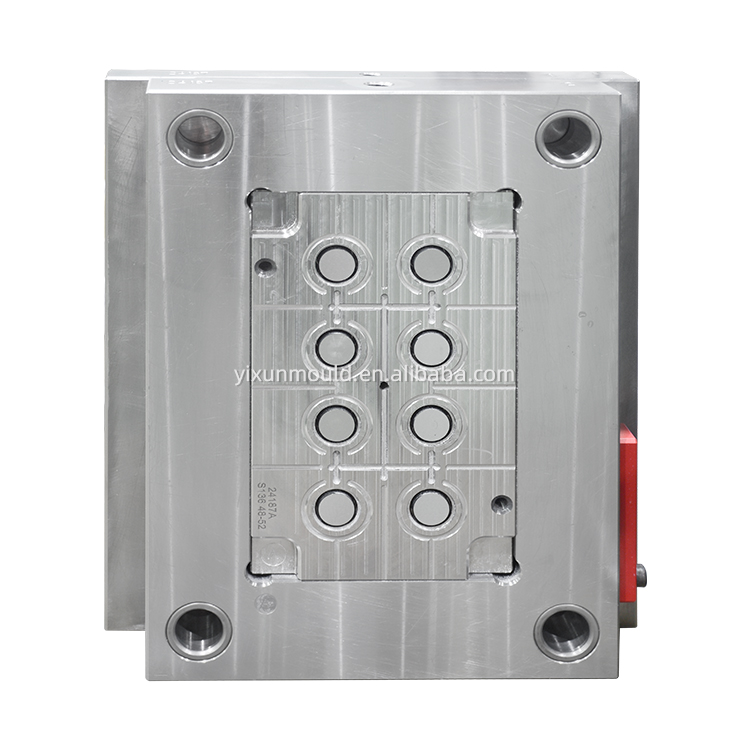

Forma wtryskowa ze stali ISO13485 do wyrobów z tworzyw sztucznych do filtrów wykonanych z materiału PP

Przegląd

Niniejsza specyfikacja obejmuje formy wtryskowe z certyfikatem ISO13485, zaprojektowane specjalnie do produkcji plastikowych produktów filtracyjnych przy użyciu materiału polipropylenowego (PP) do zastosowań medycznych/opieki zdrowotnej.

Certyfikacja i zgodność

Wymagania ISO13485

• Pełny System Zarządzania Jakością w produkcji wyrobów medycznych

• Zarządzanie ryzykiem: zgodność z normą ISO14971

• Kontrola projektu: Udokumentowany proces projektowania i rozwoju

• Identyfikowalność: dokumentacja materiałów i procesów

• Standardy czystości: Protokoły konserwacji i przechowywania form

• Walidacja: Kwalifikacja instalacyjna, operacyjna i wydajnościowa (IQ/OQ/PQ)

Specyfikacje materiałów

Polipropylen (PP) do filtrów medycznych

• Klasa: PP klasy medycznej (USP klasa VI, zgodność z ISO 10993)

• Charakterystyka:

• Odporność chemiczna

• Możliwość sterylizacji w autoklawie (do sterylizacji)

• Dobre właściwości płynięcia

• Niska absorpcja wilgoci

• Właściwości specyficzne dla filtra:

• Kompatybilność struktury porowatej

• Stały przepływ stopu dla precyzyjnych właściwości filtracyjnych

• Biokompatybilność w zastosowaniach medycznych

Wymagania dotyczące stali formierskiej

Specjalne wymagania:

• Odporność na korozję: Krytyczna w zastosowaniach medycznych

• Powierzchnie nieporowate: zapobiegają rozwojowi bakterii

• Elektropolerowanie: Wymagane w przypadku wszystkich powierzchni mających kontakt z płynami

Projektowanie form dla produktów filtracyjnych

Krytyczne funkcje:

1. Precyzyjne bramkowanie:

• Preferowany gorący kanał ze względu na minimalne pozostałości po bramie

• Zasuwy zaworowe zapewniające czystą separację

2. Mikro-funkcje:

• Struktury drobnej siatki filtracyjnej/membrany

• Stała grubość ścianek membran filtracyjnych

• Mikropiny do siatek wsporczych filtrów

3. System wyrzucania:

• Delikatne wyrzucanie, aby uniknąć uszkodzenia materiału filtrującego

• Wiele punktów wyrzutu dla filtrów cienkościennych

• Niebrudzące kołki wypychające

4. Układ chłodzenia:

• Zrównoważone chłodzenie dla jednolitej krystalizacji

• Przegrody i bełkotki do skomplikowanych geometrii

• Kontrola temperatury ±1°C dla zapewnienia konsystencji

Dokumentacja walidacyjna

Wymagany pakiet dokumentacji:

• Plik historii projektu (DHF)

• Główny rekord urządzenia (DMR)

• Raporty z walidacji procesu

• Certyfikaty materiałowe (stal, komponenty)

• Certyfikaty wykończenia powierzchni

• Protokoły walidacji czyszczenia

• Zapisy dotyczące konserwacji form

Wymagania dotyczące środowiska produkcyjnego

Kompatybilność z pomieszczeniami czystymi:

• Klasa: Zazwyczaj pomieszczenie czyste klasy ISO 7 lub 8

• Przechowywanie pleśni: Czyste, suche i kontrolowane środowisko

• Montaż/Demontaż: Procedury w pomieszczeniu czystym

• Opakowanie: Opakowanie zabezpieczone przed korozją parową

Uwagi dotyczące sterylizacji:

• Kompatybilność formowanych części w autoklawie

• Walidacja sterylizacji promieniami gamma/tlenkiem etylenu

• Stabilność materiału po sterylizacji

Środki kontroli jakości

Wymagania dotyczące inspekcji:

• Kontrola pierwszego artykułu (FAI) zgodnie z AS9102

• Kontrole wymiarowe: pomiar CMM

• Chropowatość powierzchni: Ra ≤ 0,2 μm dla ścieżek płynu

• Kontrola wzrokowa: Brak wgłębień, porowatości i wad

• Testowanie funkcji: Sprawdzanie wydajności filtra

Protokoły testowe:

• Testowanie natężenia przepływu

• Badanie punktu pęcherzykowego (dla filtrów membranowych)

• Testowanie ekstraktów

• Badanie obciążenia biologicznego

• Testowanie integralności

Zalecane specyfikacje

W przypadku form filtrów medycznych:

• System prowadnic: Gorący kanał z kontrolą temperatury

• Wykończenie wnęki: połysk lustrzany SPI-A1 (Ra ≤ 0,012 μm)

• Tolerancje: ±0,02 mm lub mniej

• Odpowietrzanie: Wystarczające, aby zapobiec poparzeniom/zanieczyszczeniu olejem napędowym

• Ochrona antykorozyjna: Pasywacja elementów nierdzewnych

Konstrukcja specyficzna dla PP:

• Skurcz: Uwzględnij skurcz 1,5-2,0%.

• Rozmiar przewężki: Odpowiedni dla charakterystyki przepływu PP

• Chłodzenie: Wydłużony czas chłodzenia w przypadku krystalizacji PP

Konserwacja i cykl życia

Konserwacja zapobiegawcza:

• Regularne czyszczenie: Po każdej serii produkcyjnej

• Konserwacja powierzchni: Zapobieganie rdzy

• Wymiana komponentów: zaplanowana na podstawie cykli

• Dokumentacja: Dzienniki konserwacji zgodnie z ISO13485

Oczekiwana żywotność formy:

• Podstawowe komponenty: ponad 1 000 000 cykli

• System wyrzutników: Regularna wymiana co 200 000 cykli

• Komponenty gorących kanałów: ponad 500 000 cykli z konserwacją

Rozważania dotyczące kosztów

• Inwestycja początkowa: 30-50% wyższa niż w przypadku standardowych form

• Dokumentacja: 15-25% całkowitego kosztu projektu

• Koszty utrzymania: Wyższe ze względu na rygorystyczne wymagania

• ROI: uzasadnione cenami na poziomie medycznym i zgodnością z przepisami

Kwalifikacja dostawcy

• Obowiązkowe: Certyfikat ISO13485

• Doświadczenie: Produkcja form do wyrobów medycznych

• Udogodnienia: Możliwość formowania w pomieszczeniach czystych

• Dokumentacja: Solidny system jakości

• Wsparcie walidacyjne: rozwój protokołu IQ/OQ/PQ
