Jeśli zajmujesz się projektowaniem, produkcją lub inżynierią produktów, prawdopodobnie zetknąłeś się z dwiema kluczowymi metodami formowania tworzyw sztucznych: tradycyjnym formowaniem wtryskowym i formowaniem wtryskowym wspomaganym gazem (GAIM). Chociaż obaj produkują części z tworzyw sztucznych, różnią się znacznie pod względem procesu, wyników i idealnych zastosowań.
Omówmy różnice, aby pomóc Ci zdecydować, która metoda pasuje do Twojego projektu.
Stopione tworzywo sztuczne jest wtryskiwane pod wysokim ciśnieniem do uszczelnionej wnęki formy. Maszyna w dalszym ciągu wywiera nacisk w fazie pakowania, aby skompensować skurcz materiału podczas jego chłodzenia. Część zestala się całkowicie przed wyrzuceniem.
W skrócie: 100% wypełnienie z tworzywa sztucznego, wysoki nacisk upakowania, solidny przekrój.
Najpierw wtryskiwana jest częściowa porcja stopionego tworzywa sztucznego (zwykle 70–95% objętości wnęki). Następnie przez specjalne kołki gazowe w formie wprowadzany jest gaz obojętny pod wysokim ciśnieniem (zwykle azot). Gaz wypycha plastik, aby wypełnić pozostałą wnękę, tworząc puste kanały wewnętrzne, utrzymując jednocześnie ciśnienie powierzchniowe.
W skrócie: synergia tworzyw sztucznych i gazu, wewnętrzne kanały puste, uszczelnienie pod ciśnieniem gazu.
| Funkcja | tradycyjnej formy | wspomaganej gazem |
|---|---|---|
| Układ wtryskowy | Ramka standardowa, prowadnica, bramka. | Konstrukcja bramy ma kluczowe znaczenie dla kierowania przepływem gazu. |
| System Gazowy | Nic. | Kołki/zawory gazowe + kanały gazowe — dodatek do rdzenia. |
| System chłodzenia | Standardowe kanały chłodzące. | Bardziej precyzyjny układ chłodzenia w celu kontrolowania penetracji gazu. |
| Wentylacja | Standardowe otwory wentylacyjne. | Krytyczny — musi umożliwiać ucieczkę powietrza bez wycieku gazu. |
| Charakterystyczne | formowanie tradycyjne | Formowanie wspomagane gazem |
|---|---|---|
| Przekrój | Solidna, jednolita grubość ścianki. | Puste kanały, zróżnicowana grubość ścianek – gruba w pobliżu kanałów gazowych, cienka gdzie indziej. |
| Waga | Cięższy. | 10–40% lżejszy — znaczna oszczędność materiału. |
| Ślady zlewu i wypaczenia | Powszechne na grubszych odcinkach z powodu nierównomiernego chłodzenia. | Praktycznie wyeliminowane — ciśnienie gazu kompensuje skurcz od wewnątrz. |
| Sztywność w stosunku do wagi | Dobrze, ale zużycie materiałów nie jest zoptymalizowane. | Doskonale — puste w środku konstrukcje zachowują się jak wewnętrzne belki dwuteowe. |
| Wykończenie powierzchni | Może wykazywać ślady opadania lub linie przepływu. | Gładkie powierzchnie o wysokim połysku – bez zlewów. |
| Wolność projektowa | Ograniczone jednolitymi zasadami grubości ścianek. | Większa swoboda – umożliwia tworzenie grubych i cienkich konstrukcji w jednej części (np. zintegrowane uchwyty). |
| Czas cyklu | Dłużej dla grubych części. | Często krótsze ze względu na cieńsze ścianki i wewnętrzne chłodzenie gazem. |
Najlepszy do prostych części o dużej objętości, o stałej grubości ścianek i bez ekstremalnych wymagań kosmetycznych.
Przykłady: pojemniki gospodarstwa domowego, zabawki, standardowe obudowy, przekładnie.
Idealny do dużych, grubych, wymagających konstrukcyjnie części, gdzie liczy się waga, wygląd i wytrzymałość.
Przykłady:

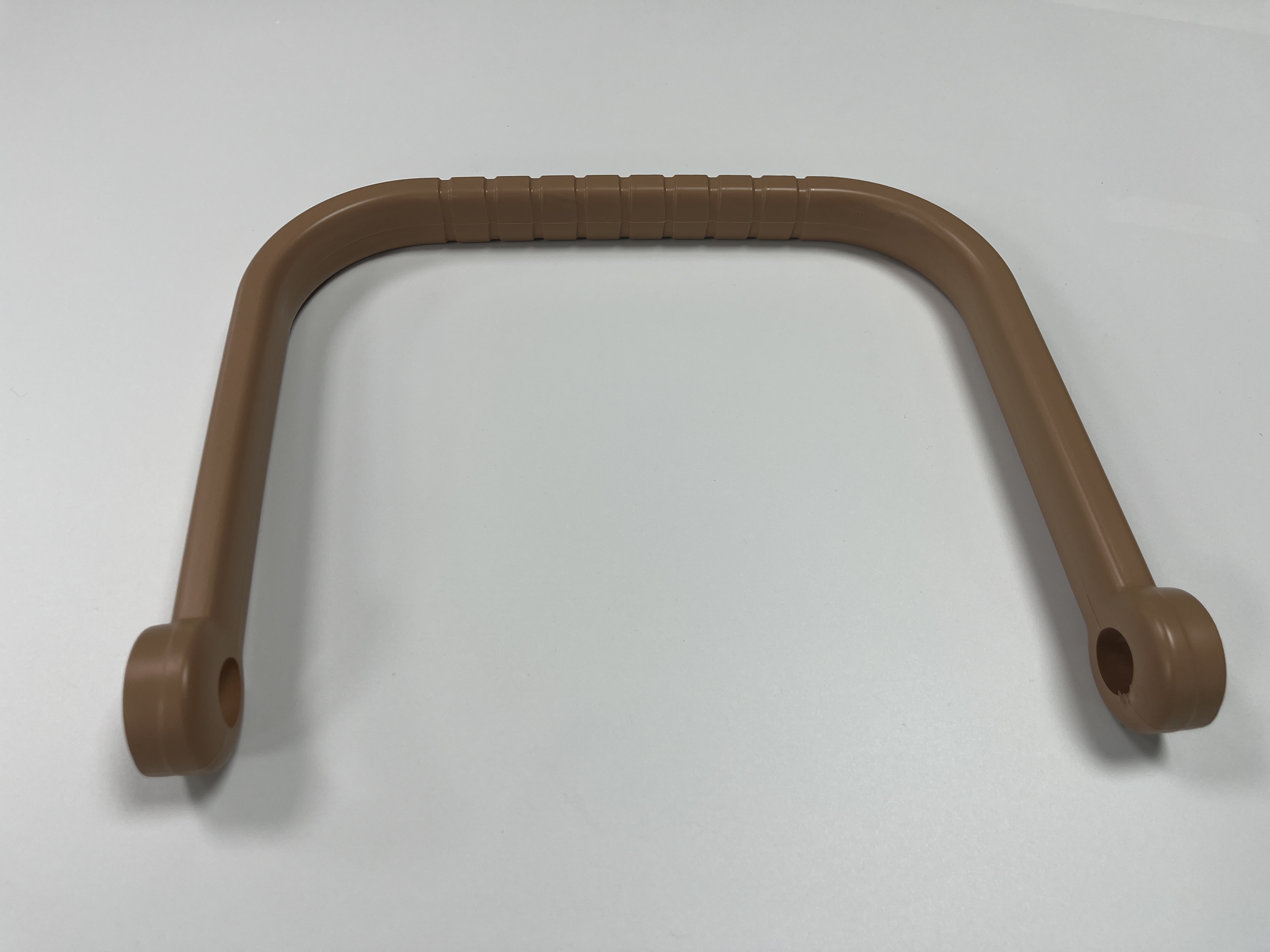

Meble: ramy krzeseł, podstawy stołów, uchwyty.
Motoryzacja: deski rozdzielcze, klamki do drzwi, kratki.
Sprzęt AGD: szafki RTV, panele pod pralkę.
Przemysłowe: obudowy narzędzi, ergonomiczne uchwyty.
| Rozważanie | Wybierz tradycyjny | Wybierz wspomaganie gazem |
|---|---|---|
| Rozmiar części | Mały i średni. | Średnie do dużego. |
| Grubość ścianki | Mundur. | Zróżnicowane, z grubymi przekrojami. |
| Wykończenie powierzchni | Dopuszczalne z możliwymi zlewami. | Wysoki połysk, bez wad. |
| Cel wagowy | Nie krytyczne. | Należy zmniejszyć. |
| Budżet narzędziowy | Ograniczony. | Wyższa (dodaje instalację gazową). |
| Wielkość produkcji | Wysoki. | Średni do wysokiego (uzasadnia koszt oprzyrządowania). |
Formowanie wtryskowe wspomagane gazem to nie tylko alternatywa — to inteligentne usprawnienie odpowiedniego projektu. Wykorzystując azot jako wewnętrzny środek wypełniający, GAIM rozwiązuje klasyczne problemy związane z formowaniem, takie jak zapadnięcia, wypaczenia i przeciążone konstrukcje, tworząc mocniejsze, lżejsze i lepiej wyglądające części.
Wymaga to jednak bardziej wyrafinowanego projektu formy, precyzyjnej kontroli procesu i inwestycji z góry.
