ISO9001 Praktyczne i trwałe polerowanie rdzenia i wnęki H13 HRC48-52 Forma Stalowa forma wtryskowa łopatki wentylatora PC

ISO9001 Praktyczne i trwałe polerowanie rdzenia i wnęki H13 HRC48-52 Forma Stalowa forma wtryskowa łopatki wentylatora PC

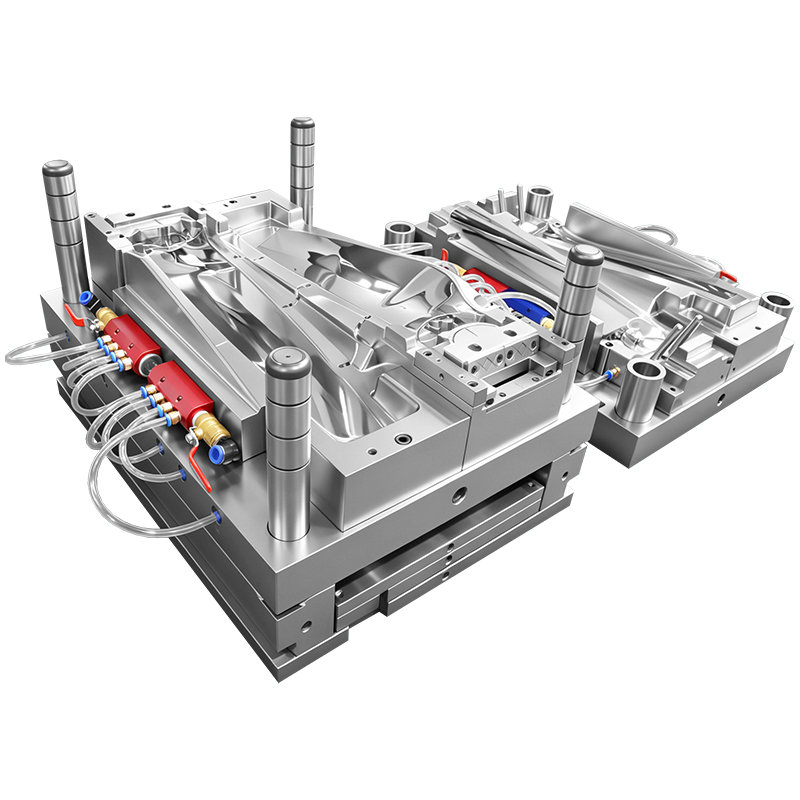

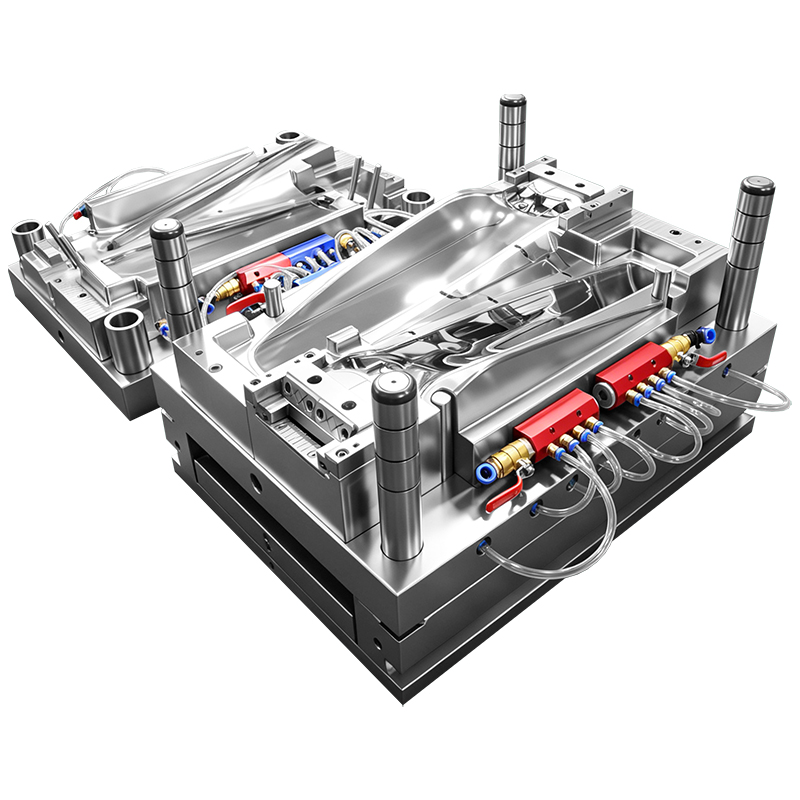

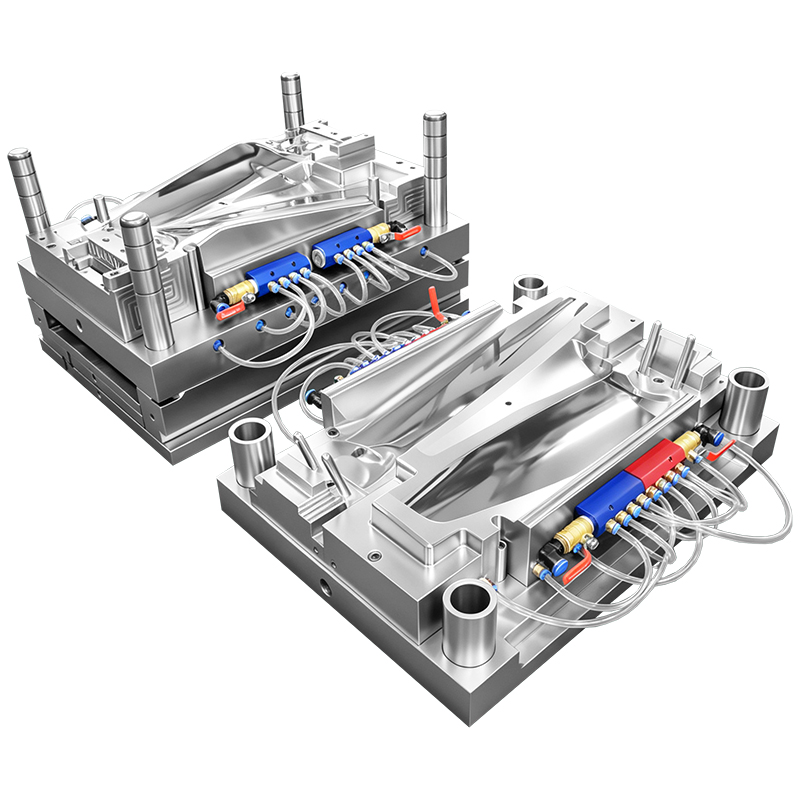

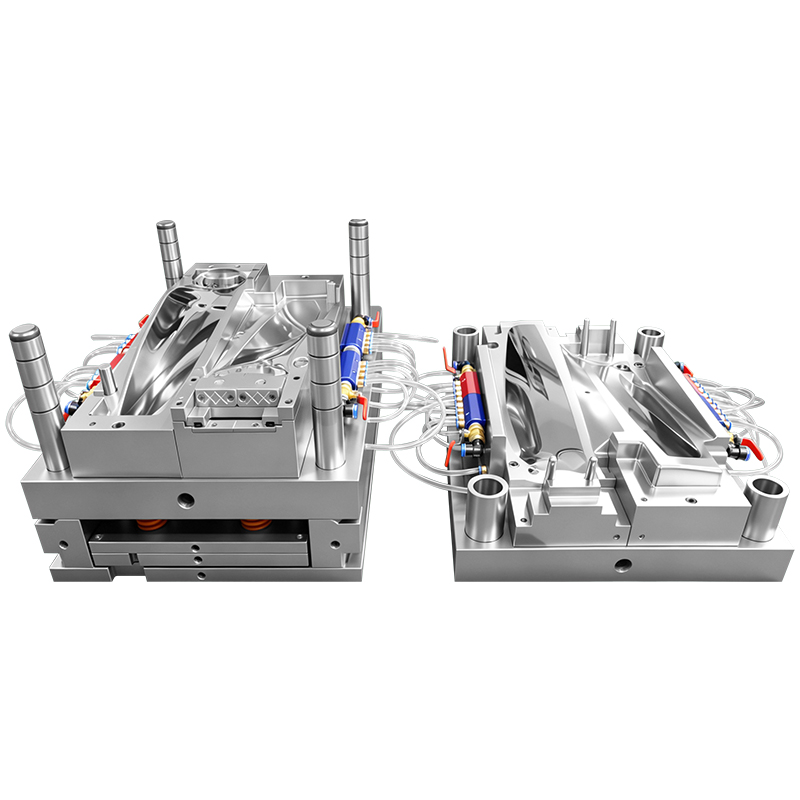

Ta forma wtryskowa łopatek wentylatora PC jest produkowana zgodnie ze ścisłym systemem zarządzania jakością ISO9001, w którym zastosowano najwyższej jakości stal do formowania na gorąco H13 zarówno w rdzeniu, jak i wnęce, która jest poddawana próżniowej obróbce cieplnej do stabilnej twardości HRC 48-52 z precyzyjnym polerowaniem na wysoki połysk. Ta forma wtryskowa, specjalnie zoptymalizowana do formowania przezroczystych łopatek wentylatora PC o wysokiej sztywności, skutecznie rozwiązuje typowe defekty, takie jak ślady płynięcia, pęcherzyki powietrza, linie spawów i wypaczenia łopatek. Dzięki zrównoważonemu układowi prowadnic, zoptymalizowanemu kanałowi chłodzącemu i precyzyjnej konstrukcji wydechu, forma zapewnia, że każde łopatki wentylatora uzyskują wysoką spójność wymiarową, doskonałą równowagę dynamiczną i wyjątkowo gładką powierzchnię, szeroko stosowane w wentylatorach chłodzących, sprzęcie gospodarstwa domowego, przemysłowych urządzeniach wentylacyjnych, samochodowych układach chłodzenia i elektronicznych akcesoriach do wentylatorów chłodnicy. Zapewniamy kompleksową usługę dostosowywania form, w tym analizę przepływu formy, precyzyjną obróbkę CNC, polerowanie, testowanie formy, debugowanie parametrów i globalne wsparcie techniczne po sprzedaży.

Ilość：
Stan dostępności:





Zapytaj Dodaj do koszyka zapytań

Model：
23287
marka produktu：
YIXUN mold
Kod produktu：
8480419090

Opis produktu

Przegląd produktu

Podstawowe zalety formy wtryskowej łopatek wentylatora PC

1. Stal formierska H13 HRC48-52, praktyczna i długa żywotność

Rdzeń i wnęka wykonane są z prawdziwej stali narzędziowej do pracy na gorąco H13 o twardości obróbki cieplnej kontrolowanej na poziomie HRC 48-52:

Znakomita odporność na zmęczenie cieplne, wytrzymałość w wysokich temperaturach i właściwości przeciwzużyciowe, doskonale dostosowujące się do długotrwałego, ciągłego wtrysku pod wysokim ciśnieniem tworzywa konstrukcyjnego PC o wysokiej lepkości
Doskonała odporność na odkształcenia termiczne, skutecznie zapobiegająca odchyleniom wymiarowym i niewyważeniu ostrza spowodowanemu powtarzającymi się zmianami temperatury podczas produkcji masowej
Drobna wewnętrzna struktura metalurgiczna zapobiega pękaniu formy i korozji, idealna do częstej, ciągłej automatycznej produkcji form
Standardowy okres użytkowania sięga od 800 000 do 1 200 000 strzałów, co znacznie zmniejsza późniejsze koszty wymiany formy i konserwacji

2. Polerowany na wysoki połysk rdzeń i wnęka zapewniają nieskazitelną powierzchnię wentylatora komputera

Zarówno powierzchnia rdzenia, jak i wgłębienia jest poddawana precyzyjnemu polerowaniu lustrzanemu:

Osiąga wyjątkowo gładką powierzchnię formowania o niskiej chropowatości, dokładnie eliminuje ślady zapływania, zamglenia, drobne zadrapania i uwięzione plamy powietrza na przezroczystych łopatkach wentylatora PC
Zapewnia wysoką przepuszczalność światła i jednolity wygląd wykończonych łopatek wentylatora, pozwala uniknąć wtórnego przycinania powierzchni
Wypolerowana wnęka jest łatwa do czyszczenia i odporna na przyleganie resztek plastiku, co ułatwia częstą zmianę kolorów w produkcji bez zanieczyszczenia kolorów
Gwarantuje doskonałe parametry aerodynamiczne i dynamiczne wyważenie łopatek wentylatora, skutecznie redukując hałas i wibracje podczas pracy wentylatora

3. Znormalizowana kontrola jakości całego procesu ISO9001

Każda procedura produkcyjna jest ściśle zgodna ze specyfikacjami zarządzania jakością ISO9001:

Kompletne dokumenty dotyczące jakości, w tym certyfikat surowca, raport z obróbki cieplnej w próżni, zapis precyzyjnej kontroli wymiarowej i raport z walidacji próby formy
Wielokrotna kalibracja rozmiaru przed dostawą, aby zagwarantować tolerancję obróbki w granicach ± 0,01 mm, zapewniając wysoką wymienność gotowych łopatek wentylatora
Ścisły proces pakowania antykorozyjnego i ochrony powierzchni, aby zapobiec zarysowaniom, utlenianiu i uszkodzeniom kolizyjnym podczas transportu międzynarodowego

4. Profesjonalna optymalizacja strukturalna do formowania łopatek wentylatora PC

Zrównoważona konstrukcja wlewu zapewnia równomierne wypełnienie stopionego materiału dla każdej łopatki wentylatora, skutecznie eliminuje linie spawania, które wpływają na równowagę dynamiczną wentylatora
Dostosowane, gęste szczeliny wydechowe na linii podziału rozwiązują problemy wychwytywania gazu w materiale PC o dużej lepkości, unikając śladów przypaleń i defektów pęcherzyków
Zoptymalizowany spiralny układ chłodzenia z obiegiem zapewnia szybką i równomierną kontrolę temperatury formy, skraca cykl formowania i zapobiega deformacji cienkościennych łopatek wentylatora
Wielopunktowy zrównoważony system wyrzutu zapewnia synchroniczne wyjmowanie z formy, zapobiega zginaniu się ostrza, pękaniu i przyklejaniu się do formy

Zakres aplikacji

Łopatki wentylatora chłodzącego urządzenia gospodarstwa domowego (klimatyzator, lodówka, grzejnik, okap)
Wentylator przemysłowy, wentylator osiowy i plastikowe łopatki wentylatora odśrodkowego
Chłodnica samochodowa, nowe elementy elektronicznego wentylatora chłodzącego pojazdu energetycznego
Procesor komputera, zasilacz, przezroczyste łopatki wentylatora komputera chłodnicy serwera
Sprzęt medyczny, przyrząd kosmetyczny, małe akcesoria do mechanicznych wentylatorów chłodzących

Szczegółowe parametry techniczne

Specyfikacja	przedmiotu
Nazwa formy	Forma wtryskowa łopatek wentylatora PC
Certyfikat Jakości	Certyfikat Systemu Zarządzania Jakością ISO9001
Materiał rdzenia i wnęki	H13 Stal do formowania na gorąco
Twardość	HRC 48-52 (obróbka cieplna próżniowa)
Obróbka powierzchni ubytku	Polerowanie lustrzane na wysoki połysk
Polecany surowiec	PC (poliwęglan), PC wypełniony szkłem Opcjonalnie
Podstawa pleśni	Standardowa podstawa formy S50C o wysokiej sztywności
Typ bramy	Brama punktowa zimnego kanału / gorący kanał Opcjonalnie
Oczekiwana żywotność formy	800 000 – 1 200 000 strzałów
Odpowiednia maszyna wtryskowa	Wtryskarka pozioma 200T – 500T

Nasza niestandardowa usługa formowania

Profesjonalna symulacja przepływu formy: Przeprowadzamy przedprodukcyjną analizę przepływu formy, aby zoptymalizować konstrukcję wlewu, chłodzenia i wydechu, skutecznie zapobiegać wypaczeniu łopatek wentylatora, niewyważeniu i defektom powierzchni.
Ścisła weryfikacja formy przed dostawą: każda forma poddawana jest wielokrotnym próbnym wtryskom i testom wyważenia dynamicznego gotowych łopatek wentylatora. Dostarczane są bezpłatne próbki w celu potwierdzenia wyglądu i wydajności.
Globalna zdalna pomoc techniczna: Oferujemy wskazówki dotyczące instalacji form online, debugowanie parametrów wtrysku komputera, codzienne szkolenia w zakresie konserwacji form polerowanych i konsultacje techniczne przez całe życie.
Dostępne ODM i OEM: Obsługuje średnicę łopatek wentylatora, ilość łopatek, dostosowanie konstrukcji kąta, grawerowanie logo i obróbkę matową/teksturową powierzchni zgodnie z rysunkami projektowymi lub próbkami.

FAQ

1. Dlaczego warto wybrać stal H13 HRC48-52 do formy łopatek wentylatora PC?

PC to tworzywo sztuczne o wysokiej lepkości, wymagające wysokiego ciśnienia wtrysku i wysokiej temperatury formy. Stal H13 w HRC48-52 charakteryzuje się doskonałą odpornością na zmęczenie cieplne i stabilnością wymiarową, co pozwala zachować wysoką precyzję w długotrwałych cyklicznych wysokich temperaturach, zapewniając dynamiczną równowagę cienkościennych łopatek wentylatorów podczas masowej produkcji.

2. Jakie korzyści przynosi polerowanie rdzenia i wnęki łopatkom wentylatorów komputerów PC?

Polerowanie lustrzane zapewnia przezroczystą powierzchnię wentylatora pozbawioną wad, pozwala uniknąć drobnych wad formowania, które powodują wibracje i hałas wentylatora; tymczasem polerowana powierzchnia formy jest antyadhezyjna, co znacznie poprawia wydajność produktu i upraszcza konserwację czyszczenia formy.

3. Czy ta forma może obsługiwać materiał PC wzmocniony włóknem szklanym?

Tak. Stal formierska o wysokiej twardości H13 ma wyjątkową odporność na zużycie, która jest odporna na ścieranie włókna szklanego, utrzymuje stabilną precyzję formy i długą żywotność przy produkcji łopatek wentylatora PC wypełnionych szkłem.

4. Jaki jest standardowy czas realizacji tej formy wtryskowej łopatek wentylatora?

Normalny cykl produkcyjny wynosi 30–40 dni roboczych i obejmuje obróbkę cieplną stali, precyzyjną obróbkę CNC, polerowanie lustrzane, montaż formy i wiele rund testowania form. Dokładny termin dostawy zostanie potwierdzony w formalnej umowie.
