Idealne partnerstwo: przewodnik po pozycjonowaniu bramy i wlotu gazu w formowaniu wspomaganym gazem

Podstawowa koncepcja: kontrolowana sztafeta

Pomyśl o GAIM jak o starannie opracowanej choreografii sztafety:

• Stopiony plastik (Wlew 1): Wtryskiwany najpierw przez bramę, częściowo wypełnia wnękę formy.

• Azot gazowy (Runner 2): Wtryskiwany z niewielkim opóźnieniem przez wlot gazu (lub igłę gazową), przejmuje kontrolę, wypychając stopione tworzywo sztuczne do końców wnęki i utrzymując ciśnienie od wewnątrz.

Celem jest stabilne i przewidywalne przekazanie. Położenia bramki i wlotu gazu decydują o tym, czy to przełączenie będzie płynne, czy też całkowicie zapadnięte.

Zrozumienie graczy

1. Brama (wejście do stopu):

• Funkcja: Punkt wejścia stopionego tworzywa sztucznego do gniazda formy.

• Typy: Może to być bramka punktowa, bramka podrzędna lub bramka krawędziowa.

2. Wlot gazu (trzpień gazowy):

• Funkcja: Punkt wejścia azotu pod wysokim ciśnieniem do rdzenia stopionego tworzywa sztucznego.

• Typy: Zwykle specjalnie zaprojektowany sworzeń gazowy montowany w formie.

Trzy układy strategiczne: współpraca bramy i wlotu gazu

Zależność przestrzenna pomiędzy bramą a wlotem gazu określa dynamikę napełniania i upakowania. Oto trzy podstawowe konfiguracje:

1. Konfiguracja po tej samej stronie

• Opis: Brama i wlot gazu znajdują się po tej samej stronie części, często bardzo blisko siebie.

• Proces: Dopływa tworzywo sztuczne, a za nim gaz z tego samego końca, który wypycha przód stopionego materiału aż do końca wnęki.

• Profesjonaliści:

• Maksymalizuje oszczędność materiału, ponieważ gaz może przedostać się przez cały kanał gazowy.

• Doskonałe uszczelnienie na końcu ścieżki przepływu.

• Wady:

• Wysokie ryzyko „przedmuchu gazu”, jeśli front stopu za bardzo ostygnie, powodując przedostanie się gazu.

• Wysoka wrażliwość na parametry procesu (wielkość wtrysku, czas opóźnienia).

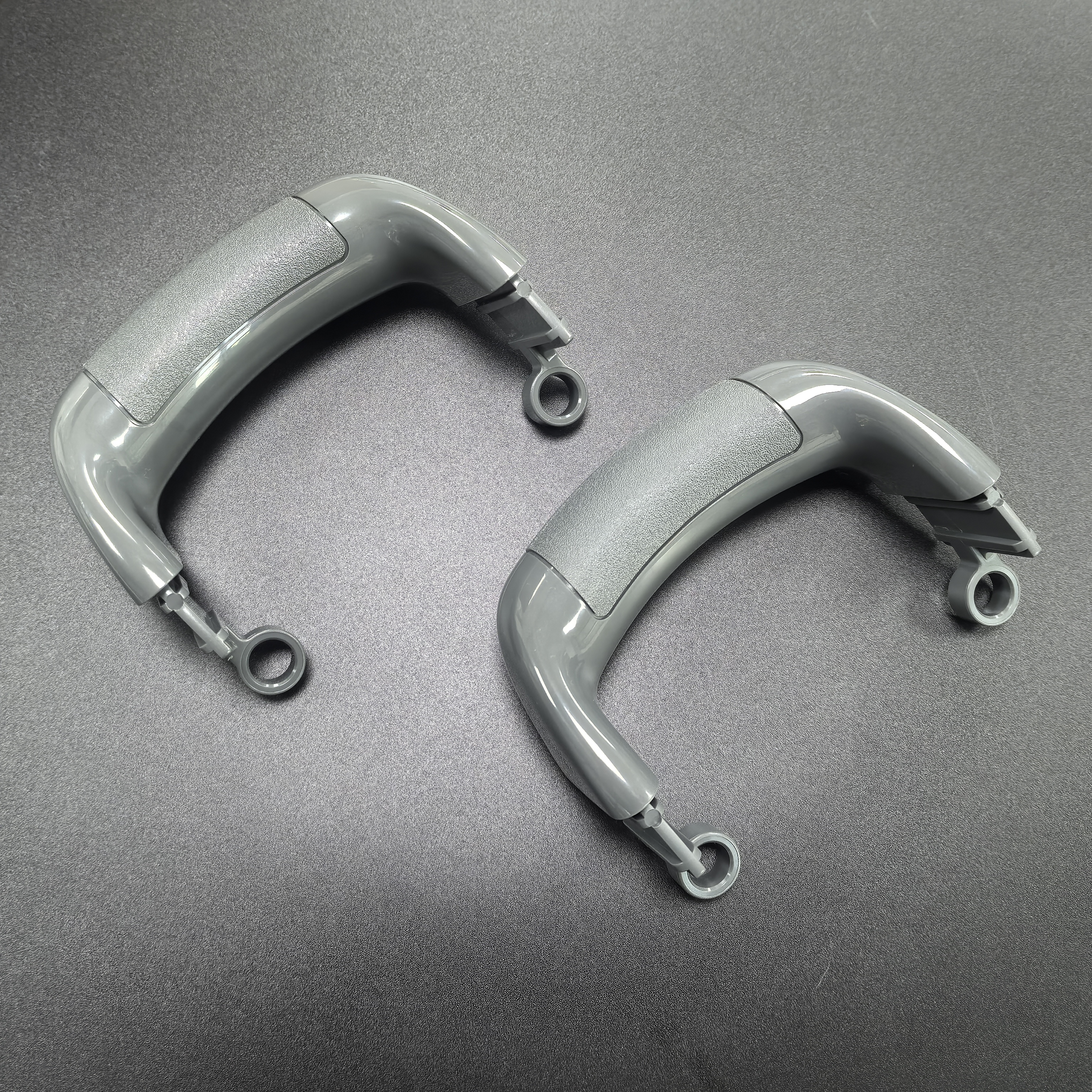

• Najlepsze do: prostych części przypominających pręty (np. nogi krzeseł, uchwyty narzędzi) z przezroczystym, liniowym kanałem gazowym.

2. Konfiguracja po stronie przeciwnej

• Opis: Brama i wlot gazu są umieszczone na przeciwległych końcach części. Jest to często najbardziej zalecane i stabilne podejście.

• Proces: Tworzywo sztuczne wypełnia wnękę z jednego końca (np. w 95%). Następnie z drugiego końca wtryskuje się gaz, wypełniając część i wypychając nadmiar stopu z powrotem w stronę bramki.

• Profesjonaliści:

• Bardzo stabilny i sterowalny. Oddziela fazę napełniania i penetracji gazu.

• Radykalnie zmniejsza ryzyko palcowania gazowego.

• Doskonały do ​​usuwania zapadnięć na grubych odcinkach z dala od bramy.

• Wady:

• Długość penetracji gazu może być krótsza.

• Wymaga miejsca po stronie bramy, aby pomieścić przemieszczony stop.

• Najlepsze do: dużych, płaskich części, takich jak urządzenia, deski rozdzielcze samochodów i ramki telewizorów.

3. Konfiguracja sąsiadująca (pod kątem).

• Opis: Brama i wlot gazu nie są ani razem, ani bezpośrednio naprzeciw siebie, ale są umieszczone pod kątem względem siebie.

• Proces: Zapewnia elastyczność w przypadku złożonych geometrii części, w których główny kanał gazowy nie jest liniowy.

• Profesjonaliści:

• Wysoka elastyczność projektowania części asymetrycznych.

• Wady:

• Wymaga zaawansowanej symulacji CAE, aby przewidzieć przepływ gazu i uniknąć skrótów.

• Najlepsze do: Złożonych części z nieliniowymi lub rozgałęzionymi kanałami gazowymi.

Praktyczny przewodnik po pozycjonowaniu

Użyj tej listy kontrolnej podczas analizowania pozycji bramy i wlotu gazu:

Typowe wady i co Ci mówią

• Palcowanie gazu: Gaz rozprzestrzenia się w niekontrolowany sposób na cienkie sekcje.

• Prawdopodobna przyczyna: Zła lokalizacja przewężki powoduje powstanie niezrównoważonego frontu stopu, który zatrzymuje gaz w cienkich obszarach. Następnie gaz „wbija” się w grube sekcje nieprawidłowo.

• Przedmuch gazu: Gaz wydobywa się z czoła stopionego materiału.

• Prawdopodobna przyczyna: W konfiguracji po tej samej stronie front stopu zestalił się, zanim gaz dotarł do końca, lub czas opóźnienia gazu był zbyt długi.

• Niepełna penetracja gazu: Kanał gazowy jest krótki lub nie istnieje.

• Prawdopodobna przyczyna: Lokalizacja przewężki spowodowała ochłodzenie stopu i zamarznięcie na wejściu do kanału gazowego, zanim możliwe było rozpoczęcie wtryskiwania gazu.

Wniosek: Kluczem do sukcesu jest synergia

W formowaniu wtryskowym wspomaganym gazem brama i wlot gazu nie są zmiennymi niezależnymi. Stanowią synergiczną parę.

• Brama ustawia etap, tworząc początkowy wzór przepływu stopu.

• Wlot gazu działa poprzez penetrację i upakowanie w oparciu o ten wzór.

Złota zasada? Zawsze najpierw wykonaj symulację. Korzystanie z oprogramowania CAE, takiego jak Moldflow, nie podlega negocjacjom. Umożliwia wizualizację „wyścigu sztafetowego” przed cięciem jakiejkolwiek stali, co pozwala zaoszczędzić ogromną ilość czasu i kosztów. Skrupulatnie analizując i optymalizując współpracę pomiędzy bramą a wlotem gazu, odblokowujesz pełny potencjał GAIM: oszałamiające, mocne i ekonomiczne części z tworzyw sztucznych.
