Najpierw spójrzmy na techniki, których używamy do tworzenia różnych powierzchni samej formy.
Teksturowanie (trawienie chemiczne lub EDM): Jest to metoda nieszczelnego, wzorzyste wykończenia. Używamy procesów fotochemicznych lub obróbki elektrycznej, aby skorodować stalową powierzchnię. To pozwala nam stworzyć wszystko, od subtelnego ziarnistego matowego wykończenia (np. VDI 27) po wyraźny wzór skórzany lub geometryczny projekt.
Polerowanie: antyteza teksturowania. Poprzez skrupulatny, wieloetapowy proces z wykorzystaniem materiałów ściernych (od kamieni po pastę diamentową) eliminujemy wszystkie znaki narzędzi, aby stworzyć bezbłędną, lustrzaną powierzchnię. Standard SPI (Society of the Plastics Industry) definiuje polskie poziomy od A-1 (Perfect Mirror) do D-3 (jednolity matę). Poliska wysoka SPI-A1 ma kluczowe znaczenie dla soczewek i powierzchni kosmetycznych o wysokim pośpiechu.
Grawerowanie laserowe: bardzo precyzyjna metoda, w której laser jest stalowy. Jest idealny do dodawania ostrych numerów seryjnych, kodów kreskowych lub skomplikowanych logo. Może także tworzyć unikalne tekstury, takie jak aksamitny charakter, grawerując gęsty wzór mikroskopijnych kropek.
Powłoki (PVD/CVD i poszycie): Czasami zmieniamy właściwości powierzchni formy, aby osiągnąć określone wykończenie części. Zastosowanie ultra-twardej, niskiej zawartości DLC (węgiel podobny do diamentu) lub powlekanie azotku chromu przez PVD sprawia, że forma forma nie jest niezwykle śliska. Ułatwia to łatwiejszy przepływ z tworzywa sztucznego i lepsze uwalnianie, co jest niezbędne do osiągnięcia doskonałego wykończenia o wysokim przełomie wolnym od defektów.
Tutaj inżynieria spotyka kunszt. Nie możesz losowo stosować różnych wykończeń; Struktura pleśni decyduje o tym, jak je wdrażamy.
A) Moc wkładek:

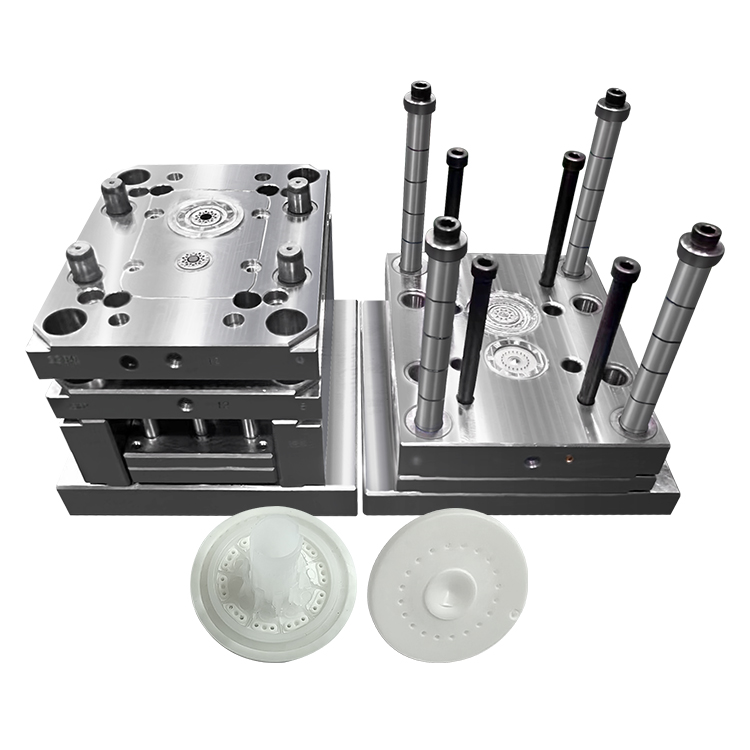

To nasze najpotężniejsze narzędzie. Zamiast traktować cały rdzeń lub wnękę pleśni jako jeden kawałek, projektujemy go za pomocą wymiennych wkładek.
Jak to działa: region błyszczącego logo lub określonej tekstury jest obrabiany jako osobny, precyzyjny blok stali (wkładka).
Proces: Usuwamy tę wkładkę i nadajemy mu inną obróbkę powierzchni - jak lakier lustrzany - podczas gdy główny korpus formy otrzymuje matową konsystencję.
Analiza pleśni Wgląd: Krytyczna analiza dopasowania między wkładką a głównym korpusem pleśni jest niezbędna. Słabe dopasowanie tworzy ze strony widoczną linię rozbijającą (linię świadka), rujnując estetykę. Używamy analizy, aby zapewnić, że wkładka nie zmieni się pod wysokim ciśnieniem wtryskowym (analiza siły zaciskowej) i że kanały chłodzenia są zaprojektowane wokół niej w celu utrzymania jednolitej temperatury (analiza chłodzenia).
B) Wykorzystanie slajdów i podnośników do wykończeń bocznych:
Jak teksture bok części z podcięciem?
Jak to działa: działanie boczne jest obsługiwane przez slajd (napędzany kątową szpilką) lub podnośnikiem.
Proces: powierzchnia tego slajdu lub podnośnika jest teksturowana. Gdy pleśń się otwiera, szkiełko chowa, umożliwiając wyrzucenie teksturowanej części.
Wgląd w analizę pleśni: teksturowana powierzchnia ruchomego komponentu jest podatny na zużycie i ścieranie. Analiza nakazuje, że musimy wybrać twardsze stopnie stalowe i zastosować powłoki odporne na zużycie (takie jak poszycie chromowe), aby konsekwent pozostał spójny w ciągu setek tysięcy cykli (analiza trwałości).
c) Analiza nieuzbrojonego bohatera: Analiza wentylacyjna
Jest to czynnik wykonania lub przełomu, szczególnie w przypadku wykończeń o wysokim przełomie. Uwięzione powietrze lub gaz może powodować ślady oparzenia, matowe plamy lub krótkie strzały, całkowicie zrujnując jakość powierzchni.
Analiza pleśni Wgląd: Przeprowadzamy symulacje wypełniania pleśni w celu zidentyfikowania potencjalnych pułapek powietrza. Na tej podstawie strategicznie umieszczamy:
Rowki wentylacyjne: małe kanały (głębokość 0,02-0,03 mm) na linii rozbijającej lub wokół pinów wyrzutu, które wypuszczają powietrze, ale blokują plastik.
Porowate stalowe wkładki: spiekane metalowe bloki, które działają jak doskonałe otwory wentylacyjne w głębokich, trudnych do wnętrzach wnękach. Prawidłowa analiza odpowietrzania nie podlega negocjacji w celu osiągnięcia doskonałej replikacji powierzchni.
Forma to tylko połowa historii. Proces formowania wtrysku należy dostroić, aby pasował do konstrukcji formy.
W przypadku wysokiego połysku: wymaga wysokiej temperatury pleśni i szybkiej prędkości wtrysku. Gorąca pleśń zapobiega zbyt szybko zamrażaniu plastiku, pozwalając mu idealnie odtworzyć wypolerowaną powierzchnię.
W przypadku matowych tekstur: niższa temperatura pleśni jest często wystarczająca i pomaga podkreślić matowy efekt, powodując szybszą skórę plastikową.
Tworzenie wielu wykończeń powierzchni w jednej formie nie jest wypadkiem. To wynik:
Projekt strategiczny: Decydowanie, które wykończenia idą gdzie podczas fazy projektowania produktu.
Wyrafinowane tworzenie pleśni: za pomocą wkładek, szkiełek i precyzyjnych obróbki powierzchniowej na jednej podstawie formy.
Rygorystyczna analiza pleśni: symulacja napełniania, chłodzenia, odpowietrzania i integralności strukturalnej, aby zapewnić funkcjonowanie formy bezbłędne.
Precyzyjna inżynieria procesu: wybieranie parametrów maszyny, aby ożywić projekt.
Opanowując wzajemne oddziaływanie między strukturą pleśni a technologią powierzchni, tworzymy produkty, które są nie tylko funkcjonalne, ale także rozkoszą się dotykaniem i wizerem - wszystko w jednym, wydajnym cyklu produkcyjnym. Dlatego pleśń nie jest tylko narzędziem; To płótno, na którym malujemy arcydzieło tekstury i światła.
