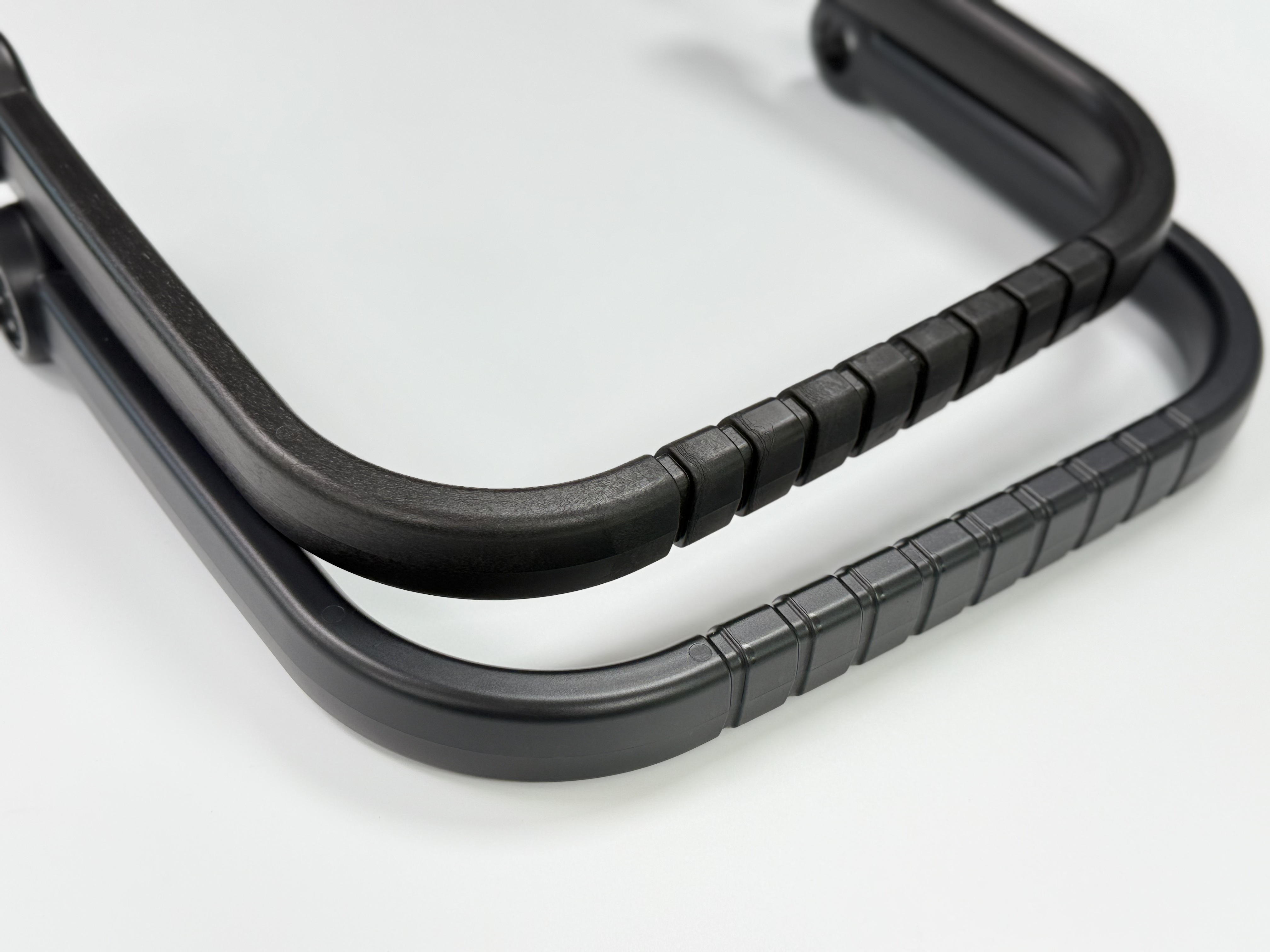

Formowanie wtryskowe wspomagane gazem (GAIM) to rewolucyjna technologia, która umożliwia produkcję złożonych, lekkich części z tworzyw sztucznych o doskonałym wykończeniu powierzchni i zmniejszonym wypaczeniu. Jednak sam mechanizm, który zapewnia GAIM jego zalety – interakcja pomiędzy stopionym polimerem i gazem pod wysokim ciśnieniem – stwarza również wyjątkowe wyzwania. Wady, takie jak zapadnięcia, przedmuchy gazu i palcowanie, mogą utrudniać produkcję, jeśli proces nie jest dokładnie kontrolowany.
W tym przewodniku omówiono podstawowe przyczyny najczęstszych defektów GAIM i przedstawiono praktyczne rozwiązania pozwalające uzyskać spójne części o wysokiej jakości.
W istocie GAIM polega na precyzyjnej, czasoprzestrzennej rywalizacji pomiędzy krzepnięciem polimeru a penetracją gazu. Gaz obojętny (zwykle azot) musi wypierać stopiony materiał chłodzący w kontrolowany sposób, aby skompensować skurcz objętościowy. Kiedy równowaga pomiędzy zachowaniem stopu, działaniem gazu i konstrukcją części zostaje zakłócona, pojawiają się defekty.
Problem: Widoczne wgłębienia na powierzchni części, zazwyczaj w grubych przekrojach, takich jak żebra lub występy.
Przyczyny pierwotne (dlaczego tak się dzieje):
Jest to zasadniczo błąd kompensacji. Ciśnienie gazu jest niewystarczające, aby wypchnąć stopiony materiał w obszary kurczące się podczas chłodzenia. Konkretne przyczyny obejmują:
Niskie ciśnienie gazu/krótki czas pakowania gazu: Gaz nie wywiera wystarczającej siły przez wystarczająco długi czas, aby przeciwdziałać skurczowi objętościowemu.
Późny wtrysk gazu: Roztopiony naskórek już zbyt mocno zestalił się, co uniemożliwia skuteczne upakowanie.
Nieprawidłowy rozmiar krótkiego wtrysku: Zbyt duża ilość wtryskiwanego stopu pozostawia niewystarczającą ilość miejsca, aby gaz mógł skutecznie działać jako środek wypełniający.
Lokalne przegrzanie: obszary ochładzają się znacznie wolniej, niż otoczenie może opaść.
Rozwiązania:
Optymalizuj parametry gazu: Zwiększ ciśnienie utrzymywania gazu i wydłuż czas utrzymywania. Dostosuj czas opóźnienia gazu.
Dostosuj krótki wtrysk: Nieznacznie zmniejsz objętość wtrysku stopu (procent krótkiego wtrysku), aby umożliwić gazowi większą i bardziej efektywną objętość upakowania.
Poprawa chłodzenia: Zapewnij równomierne chłodzenie formy, szczególnie wokół grubych przekrojów, aby promować równomierne zestalanie.
Problem: Gaz przenika przez całą ścianę części, tworząc dziurę lub poważnie osłabiony obszar.
Przyczyny pierwotne:
Jest to katastrofalna utrata wytrzymałości stopu. Ciśnienie gazu pokonuje integralność chłodzącej powłoki polimerowej.
Nadmierne ciśnienie gazu: Głównym winowajcą jest zbyt duża siła zastosowana w zbyt krótkim czasie.
Niska temperatura/wytrzymałość topnienia: Front stopu ochładza się i staje się zbyt lepki, co powoduje, że gaz przedostaje się przez niego zamiast płynąć równomiernie. Słabe gatunki materiału pogłębiają ten problem.
Zła konstrukcja kanału gazowego: Kanały umieszczone zbyt blisko ścian lub w bardzo cienkich przekrojach tworzą naturalne słabe punkty.
Ekstremalne różnice w grubości ścianki: Gaz zawsze będzie szukał ścieżki o najmniejszym oporze (najgrubsza i najgorętsza sekcja), która może być bezpośrednią drogą do powierzchni formy.
Rozwiązania:
Zmniejsz ciśnienie gazu: Natychmiast obniż główne ciśnienie wtrysku gazu.
Zwiększ temperaturę stopu/prędkość wtrysku: Upewnij się, że czoło stopu jest gorące i płynne, gdy dotrze gaz.
Przeprojektuj kanały gazowe: Zmień położenie kanałów, aby przebiegały przez środek grubych sekcji, zapewniając wokół nich jednolite ściany stopu.
Problem: Niestabilne, rozgałęzione wzorce penetracji gazu widoczne w postaci smug lub cieni na powierzchni części.
Podstawowe przyczyny:
Jest to niestabilność lepkości. Front topnienia gazu staje się niestabilny, podobnie jak formuje się delta rzeki.
Słaby front płynięcia stopu: Stop jest zbyt zimny lub wtryskiwany zbyt wolno po wprowadzeniu gazu.
Kanał gazowy o zbyt cienkim przekroju: Gaz przedostaje się do obszaru, w którym nie może utworzyć stabilnego, spójnego pęcherzyka.
Materiał o niestabilnej lepkości: Niektóre materiały są bardziej podatne na niestabilność przepływu.
Rozwiązania:
Zwiększ temperaturę topnienia i prędkość wtrysku: jest to najskuteczniejsze rozwiązanie. Gorętszy i szybszy front topnienia stabilizuje penetrację gazu.
Poszerz kanały gazowe lub zmień ich położenie: Upewnij się, że kanały znajdują się w obszarach o wystarczającej grubości, aby umożliwić stabilne tworzenie się pęcherzyków.
Materiały zastępcze: Jeśli to możliwe, użyj materiału o bardziej stabilnych właściwościach reologicznych dla GAIM.
Problem: Część po wyrzuceniu skręca się, wygina lub wygina od zamierzonego kształtu.
Przyczyny podstawowe:
Jest to brak równowagi naprężeń spowodowany nierównomiernym chłodzeniem lub nierównomiernym rozkładem ciśnienia gazu.
Niejednorodna grubość ścianki: Różne szybkości chłodzenia powodują naprężenia wewnętrzne.
Słaby układ chłodzenia formy: Różnice temperatur w formie powodują, że jedna strona kurczy się bardziej niż druga.
Asymetryczna penetracja gazu: Gaz podąża jednostronną ścieżką, wypełniając jeden obszar bardziej niż drugi, powodując różnicowy skurcz.
Rozwiązania:
Projekt zapewniający jednakową grubość ścianki: Jest to najważniejszy krok zapobiegawczy.
Zrównoważone chłodzenie formy: Upewnij się, że kanały chłodzące są symetryczne i zapewniają równomierną kontrolę temperatury.
Zrównoważony wtrysk gazu: Jeśli to konieczne, użyj wielu punktów wtrysku gazu, aby zapewnić równomierną penetrację gazu i ciśnienie uszczelnienia w całej części.
Problem: Pustki wewnątrz części lub błyszczące smugi/przebarwienia na powierzchni.
Podstawowe przyczyny:
Wychwytywanie gazu: Gaz jest uwięziony w ślepej kieszeni bez możliwości ucieczki, często z powodu słabej wentylacji lub niezrównoważonego wzorca napełniania.
Smugi na powierzchni: Zwykle spowodowane degradacją materiału (przegrzaniem) lub mieszaniem się gazu z frontem stopionego materiału, często z powodu nadmiernego ciśnienia gazu lub zanieczyszczonego gazu (olej, wilgoć).
Rozwiązania:
Popraw wentylację formy: Dodaj lub wyczyść otwory wentylacyjne na końcu dróg napełniania i penetracji gazu. Prawidłowa głębokość otworu wentylacyjnego wynosi 0,01-0,03 mm.
Przedmuchaj przewody gazowe: Upewnij się, że używany jest czysty, suchy azot.
Niższa temperatura topnienia i gazu: zapobiegaj rozkładowi materiału.
Problem: Wymiary części różnią się w zależności od ujęcia.
Przyczyny pierwotne:
Jest to problem związany z kontrolą procesu. Wszelkie wahania równowagi procesu stopu i gazu wpływają na końcową część.
Niestała objętość krótkiego wtrysku: Niewielkie różnice w ilości wtryskiwanego stopu zmieniają przestrzeń działania gazu.
Zmienne ciśnienie gazu/czas: niespójna kontrola gazu od strzału do strzału.
Niestabilna lepkość stopu: Często spowodowana nierównym suszeniem, procentem przemiału lub temperaturą beczki.
Rozwiązania:
Dokręć kontrolę procesu: Używaj maszyn z kontrolą wtrysku i ciśnienia gazu w pętli zamkniętej.
Standaryzacja obsługi materiałów: rygorystyczne protokoły dotyczące suszenia i przemiału.
Przeprowadzenie DOE: Projektowanie eksperymentów może pomóc w znalezieniu solidnego, stabilnego okna procesu, mniej wrażliwego na drobne zmiany.
Najpierw zaprojektuj: nadaj priorytet jednolitej grubości ścianki i logicznemu rozmieszczeniu kanałów gazowych (symuluj za pomocą oprogramowania CAE, takiego jak Moldflow).
Materiał ma znaczenie: Wybierz żywice o niskim skurczu, dobrej wytrzymałości w stanie stopionym i sprawdzonych parametrach GAIM (np. określone gatunki ABS, PC, PP).
Precyzja procesu: Wybierz najważniejsze trio — stan frontu stopu, punkt przełączenia gazu i profil ciśnienia gazu.
Mold Excellence: Zapewnij solidne chłodzenie i duże, czyste otwory wentylacyjne.
Rozumiejąc przyczyny tych defektów, możesz wyjść poza metodę prób i błędów i wdrożyć ukierunkowane rozwiązania. GAIM wymaga systematycznego podejścia, ale korzyści — oszałamiające, ekonomiczne i wydajne części — są warte wysiłku.
