Jak powstają formy? Kompletny przewodnik po produkcji pleśni

1. Rodzaje form

Formy różnią się w zależności od metody produkcji:

• Formy wtryskowe - dla części tworzyw sztucznych (np. Zabawki, pojemniki).

• Stamping Dies - do kształtowania arkuszy metali (np. Panele samochodów).

• Formy odlewujące-do odlewania stopionego metalu (np. Części aluminiowe).

• Formy do powietrza - w przypadku pustych produktów z tworzywa sztucznego (np. Butelki).

• Formy gumowe - dla produktów wulkanizowanych (np. Uszczelki).

2. Proces produkcji pleśni

(1) Projektowanie i inżynieria

• Modelowanie 3D: oprogramowanie CAD (np. Solidworks, UG) projektuje kształt produktu.

• Projektowanie struktury pleśni: Określa linie rozłożone, kanały chłodzenia i systemy wyrzucania.

• Symulacja: Narzędzia CAE (np. Moldflow) Analizuj wypełnienie, chłodzenie i wypaczenie.

(2) Wybór materiałów

Wspólne stale pleśni obejmują:

• P20 / 718-Wstępna stal (dobra maszyna).

• H13-odporne na ciepło do odlewania.

• S136-stal nierdzewna (odporna na korozję).

• Starone stopy-dla bardzo wysokiej precyzji (np. Powłoka DLC).

(3) Precyzja obróbka

• CNC mierząc - przecina szorstkie kształty i złożone geometrie.

• EDM (obróbka elektryczna) - dla drobnych detali i stali stalowej.

• Krojenie drutu (Wedm) - Cutuje skomplikowane kontury (np. Przekładnie).

• Szlifowanie i polerowanie - osiąga gładkie wykończenia (lakier lustrzany: RA <0,01 μm).

(4) Montaż i testowanie

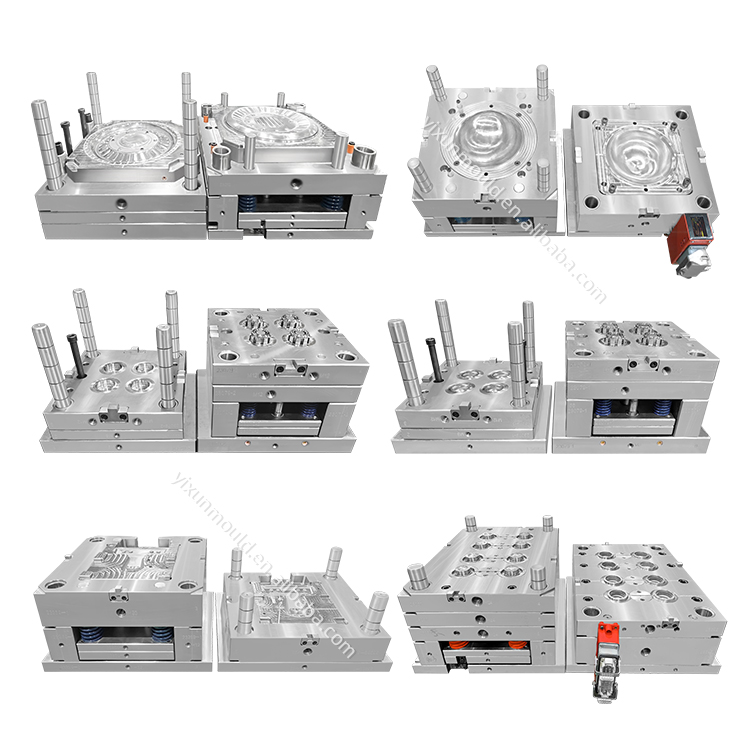

• Montaż pleśni - rdzeń, wnęka, suwaki i szpilki wyrzucające są zamontowane w podstawie formy.

• Bieg próbny - dostosowuje temperaturę, ciśnienie i czas cyklu w celu wyeliminowania defektów (ślady zlewu, błyski).

(5) Obróbka powierzchniowa (opcjonalnie)

• Obróbka cieplna-hartowanie i temperowanie (twardość HRC 50-60).

• Powłoki - cyna (azotek tytanu) do odporności na zużycie.

• Trawienie tekstury - grawerowanie laserowe/chemiczne (np. Skórzane ziarno, matowe wykończenie).

3. Kluczowe technologie w tworzeniu pleśni

• Projektowanie linii rozbijającej - wpływa na demolowanie i wykończenie produktu.

• Optymalizacja systemu chłodzenia - skraca czas cyklu i wypaczenie.

• Projekt odpowietrzania - zapobiega pułapek powietrza i śladów oparzenia.

4. Aplikacje w świecie rzeczywistym

• Obudowy smartfonów-ultra precyzyjna (± 0,02 mm) z lakierem lustrzanym.

• Zderzaki samochodowe-duże formy wielopoziomowe (stal P20/H13).

• Butelki PET - aluminiowe formy z szybkim chłodzeniem.

5. Dlaczego formy są drogie?

• Złożony projekt - musi zrównoważyć funkcjonalność i produkcję.

• Materiały wysokiej jakości-stal narzędzi jest kosztowna, ale zapewnia trwałość.

• Proces czasochłonny-CNC, EDM i polerowanie trwa tygodnie/miesiące.

6. Przyszłe trendy w produkcji pleśni

• Formy z nadrukiem 3D-szybkie prototypowanie do produkcji o niskiej objętości.

• Inteligentne formy-wbudowane czujniki do monitorowania w czasie rzeczywistym.

• Projekty modułowe - szybsze zmiany pleśni dla elastycznej produkcji.

Wniosek

Produkcja pleśni łączy inżynierię, naukę materialną i precyzyjną obróbkę. Zrozumienie procesu pomaga zoptymalizować projektowanie produktu i obniżyć koszty.

Niezależnie od tego, czy potrzebujesz formy wtryskowej na części tworzyw sztucznych, czy odlewująca formę do elementów metalowych, wybór odpowiedniej metody produkcji zapewnia wydajność i jakość.

Potrzebujesz pomocy w projektowaniu pleśni? Omówmy Twój projekt w komentarzach!
