Przeniesienie zatwierdzonego prototypu urządzenia medycznego na skalę komercyjną wiąże się z notorycznie wysokim wskaźnikiem awaryjności. Modele drukowane lub obrabiane maszynowo 3D często bezbłędnie dowodzą podstawowej funkcjonalności. Jednakże często maskują one poważne problemy z wykonalnością. Pęd od razu do wielogniazdowych narzędzi z twardej stali bez strategii pomostowej grozi katastrofą. Ryzykujesz wysokim wskaźnikiem złomowania, całkowitym brakiem zgodności z wymogami FDA lub CE oraz koniecznością poważnej przeróbki narzędzi.
W tym artykule przedstawiono sekwencyjne, oparte na dowodach ramy skalowania produkcji. Dowiesz się, jak z sukcesem przejść od funkcjonalnych prototypów do produkcji na dużą skalę. Koncentrujemy się na taktyce ograniczania ryzyka krytycznego i strategicznym wyborze dostawców. Opanowując te etapy przejściowe, zespoły inżynierów mogą ustabilizować łańcuchy dostaw i chronić harmonogramy ich wprowadzenia na rynek.
Formaty plików decydują o gotowości: Pliki STL na poziomie powierzchni z druku 3D muszą zostać przebudowane na solidne modele CAD (STEP/SLDPRT), zanim będzie można wygenerować dokładne wyceny oprzyrządowania.
„Produkcja mostów” zmniejsza ryzyko: wykorzystanie miękkich narzędzi aluminiowych w seriach pilotażowych (tysiące jednostek) weryfikuje projekt i zgodność przed wykonaniem masowych form z twardej stali.
Zmiana materiału ma kluczowe znaczenie: specjalistyczne żywice prototypowe należy wymienić na standardowe, nadające się do sterylizacji polimery klasy medycznej, aby zapewnić długoterminową stabilność produkcji.
Zgodność to ciągły wątek: przejście wymaga przejścia do pomieszczeń czystych klasy ISO 7/8 i przestrzegania norm materiałowych ISO 13485 i USP klasy VI od etapu pierwszego artykułu.
Zespoły inżynieryjne często przedwcześnie świętują pomyślną fazę prototypu. Model fizyczny dowodzi, że Twoja koncepcja działa w ludzkich rękach. Nie dowodzi to, że można go produkować konsekwentnie na dużą skalę. Wypełnienie tej luki wymaga zrozumienia podstawowych różnic pomiędzy technologiami prototypowania a produkcją masową.
Produkcja przyrostowa z łatwością wybacza agresywne wady konstrukcyjne. Jednak medyczne formowanie wtryskowe surowo karze dokładnie za te same błędy. Na przykład grube ściany prototypu wydrukowanego w 3D doskonale sprawdzają się na stole roboczym. Natomiast te same grube ścianki powodują nierównomierne chłodzenie podczas formowania wtryskowego. Ta nierówna redukcja termiczna powoduje powstawanie poważnych „śladów zapadnięcia” i wewnętrznych pustych przestrzeni. Aby zapewnić integralność strukturalną, należy zachować jednakową grubość ścian w całym projekcie.
Operacyjne martwe punkty często całkowicie wstrzymują postęp zakupów. Producenci nie mogą przeprowadzać analiz projektu pod kątem wykonalności (DFM) na standardowych plikach STL. Nie mogą również generować na ich podstawie precyzyjnych wycen narzędzi. Pliki STL reprezentują jedynie połączone ze sobą trójkąty powierzchniowe. Brakuje im danych matematycznych dotyczących geometrii brył. Przejście wymaga solidnych, solidnych plików CAD, takich jak STEP lub SLDPRT. Należy także dostarczyć sfinalizowaną listę materiałów (BOM). Bez stałej geometrii i zestawienia komponentów producenci narzędzi nie są w stanie obliczyć ścieżek narzędzia CNC.
Zespoły inżynieryjne zazwyczaj montują wczesne iteracje ręcznie. Produkcja masowa opiera się wyłącznie na zautomatyzowanych lub półautomatycznych liniach montażowych. Twój projekt musi uwzględniać chwytanie robotyczne. Musi także obsługiwać uproszczone metody łączenia. Na przykład zastąpienie drobnych metalowych śrub złączami zgrzewanymi ultradźwiękowo znacznie usprawnia proces montażu. Jeśli Twój produkt zignoruje ograniczenia związane z montażem robotycznym, ucierpi na tym wydajność i spójność produkcji.
Nie możesz skalować produkcji, dopóki nie zoptymalizujesz swojego cyfrowego projektu pod kątem rzeczywistości fizycznej. Ta faza wymaga rygorystycznej dyscypliny inżynierskiej i głębokiego zrozumienia zachowania polimeru pod wysokim ciśnieniem.
Aby uzyskać niezawodne formowanie, należy zoptymalizować określone kryteria DFM. Rozważ następujące podstawowe zasady:
Kąty pochylenia: Dodaj odpowiednie kąty pochylenia do wszystkich pionowych ścian. Zalecamy co najmniej 1 do 2 stopni. Zapewnia to płynne wyrzucanie części bez zarysowań powierzchni.
Optymalizacja bramy: Optymalizuj lokalizację bramek, aby równomiernie przesuwać stopiony plastik. Złe rozmieszczenie przewężek powoduje powstawanie słabych linii splotu w miejscach zbiegania się przepływów materiału.
Stopień skurczu: Oblicz dokładne współczynniki skurczu materiału. Różne polimery medyczne kurczą się w różny sposób podczas ochładzania. Uwzględnienie tego w projekcie formy pozwala zachować ścisłe tolerancje klasy medycznej.
Nie możesz zweryfikować tego, czego nie możesz zmierzyć. Projektowanie pod kątem kontroli wymaga dostępności kluczowych funkcji. Zespoły kontroli jakości wykorzystują do weryfikacji współrzędnościowe maszyny pomiarowe (CMM). Jeśli złożona geometria blokuje sondę CMM, nie spełnia ona standardów kontroli. Włącz przejrzyste dane pomiarowe bezpośrednio do swojego modelu CAD. Gwarantuje to powtarzalne kontrole jakości podczas produkcji komercyjnej.
Kontrola Pierwszej Artykułu (FAI) stanowi istotny punkt kontrolny. Testy weryfikacyjne projektu (DVT) odbywają się jednocześnie. Tutaj inspektorzy dokonują pomiaru części fizycznej zgodnie z precyzyjną specyfikacją techniczną. Pamiętaj, że twórcy narzędzi wykonują dokładnie według dostarczonego pliku CAD. Nie zgadują ani nie zakładają zamierzeń projektowych. Jeśli plik CAD zawiera błędy, stalowa forma doskonale odtworzy te błędy. Od tego kamienia milowego zależy, czy przystąpisz do badań klinicznych, czy wrócisz do projektowania.

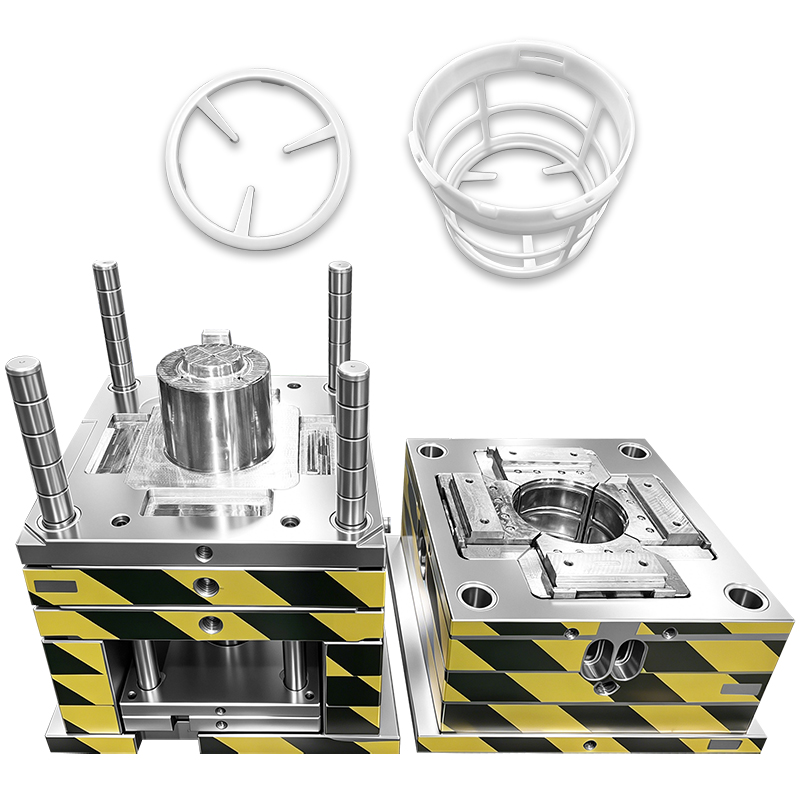

Przejście z 10-jednostkowego prototypu wydrukowanego w 3D bezpośrednio na formę ze 100 000 jednostek z twardej stali jest lekkomyślne. Ryzyko walidacji jest po prostu zbyt wysokie. Potrzebujesz etapu pośredniego, aby zweryfikować sam proces produkcyjny.
Wprowadź na swoją oś czasu „produkcję pomostową” o małej objętości. Ta faza zazwyczaj daje od 1000 do 5000 jednostek. Służy jako istotny krok w ograniczaniu ryzyka w przypadku plastikowych komponentów stosowanych w służbie zdrowia . Produkcja pomostowa sprawdza projekt formy, wybór materiału i proces montażu, zanim przejdziesz do oprzyrządowania produkcyjnego na pełną skalę.
Zrozumienie zmiany narzędzi pozwala uniknąć niepowodzeń, których można uniknąć. Narzędzia aluminiowe oferują znacznie krótsze czasy realizacji niż stal hartowana. Wymagają również mniejszego zaangażowania z góry. Dzięki takiemu podejściu można szybko uzyskać części o jakości produkcyjnej do badań klinicznych. Możesz zweryfikować gotowość procesu przed przystąpieniem do produkcji form wielogniazdowych o dużej objętości.
Poniższy wykres ilustruje różne fazy przejścia na narzędzia:
Faza produkcyjna | Materiał narzędziowy | Oczekiwana objętość | Główny cel | Ryzyko walidacyjne |
|---|---|---|---|---|
Prototypowanie | Brak (druk 3D/CNC) | 1 - 50 jednostek | Walidacja kształtu, dopasowania i podstawowych funkcji. | Niski |
Produkcja mostów | Aluminium (miękkie narzędzie) | 1000 - 5000 jednostek | Walidacja procesu, testy FDA, badania kliniczne. | Średni |
Produkcja masowa | Stal hartowana (P20/H13) | Ponad 100 000 jednostek | Szybkie skalowanie komercyjne. | Wysoki |
Użyj tej fazy pomostowej, aby zaplanować wszystkie operacje dodatkowe. Śledź dokładny czas wymagany na czyszczenie, sterylizację i montaż końcowy. Mapowanie procesów wcześnie identyfikuje ukryte wąskie gardła. Naprawienie wąskiego gardła w montażu podczas produkcji mostów pomaga zapobiec poważnym zakłóceniom podczas produkcji komercyjnej na pełną skalę.
Skalowanie wymaga porzucenia egzotycznych materiałów do szybkiego prototypowania. Wybór materiałów należy ściśle dostosować do standardów zgodności z przepisami medycznymi i potrzeb w zakresie sterylizacji.
Inżynierowie często używają specjalistycznych fotożywic do wczesnych iteracji. Należy je zastąpić skalowalnymi, standardowymi polimerami medycznymi. Typowe wybory obejmują polipropylen (PP), poliwęglan (PC) i polieteroeteroketon (PEEK). Standaryzowane materiały minimalizują zakłócenia w łańcuchu dostaw i poprawiają długoterminową stabilność zaopatrzenia, ponieważ dostawcy zaopatrują je na całym świecie.
Należy ocenić polimery w oparciu o metody sterylizacji końcowego zastosowania. Wybór niewłaściwego materiału prowadzi do katastrofalnej degradacji. Wybierając żywicę, rozważ te typowe metody:
Autoklaw (para): Wymaga dużej odporności termicznej. Materiały takie jak PEEK lub PC dobrze radzą sobie z powtarzającymi się cyklami pary.
Promieniowanie gamma: doskonałe do urządzeń jednorazowego użytku. Jednakże promienie gamma mogą powodować żółknięcie lub kruchość wrażliwych tworzyw sztucznych, takich jak standardowy teflon.
Tlenek etylenu (EO): Proces gazowy w niskiej temperaturze. Doskonale nadaje się do polimerów wrażliwych na ciepło, choć wymaga dłuższych okresów odgazowania.
Środowiska produkcyjne decydują o żywotności produktu. Komponenty medyczne wymagają produkcji w pomieszczeniach czystych posiadających certyfikat ISO 7 lub ISO 8. Pomieszczenia te dokładnie kontrolują cząstki stałe unoszące się w powietrzu. Cały kompleksowy proces musi być ściśle zgodny ze standardami zarządzania jakością ISO 13485. Ponadto kontrola oprogramowania wymaga zgodności z FDA 21 CFR część 11. Na koniec wybrane surowce muszą przejść testy reaktywności biologicznej klasy VI USP.
Wybór partnera produkcyjnego decyduje o ostatecznym sukcesie. Poza podstawowymi cenami zespoły powinny zwracać szczególną uwagę na kontrolę procesu, zdolność do zapewniania zgodności i efektywność komunikacji.
Narzędzia offshore często oferują atrakcyjne opcje początkowe. Jednakże ryzyko praktyczne wymaga dokładnej oceny. Problemy z identyfikowalnością materiałów mogą powodować poważne problemy związane ze zgodnością. Luka w zabezpieczeniach własności intelektualnej pozostaje stałym zagrożeniem. Bariery językowe i stref czasowych często powodują przeróbki inżynieryjne. Wreszcie zakłócenia w transporcie i opóźnienia celne mogą mieć wpływ na terminy wprowadzenia produktów na rynek.
Zdefiniuj rygorystyczne kryteria dla zdolnego partnera produkcyjnego. Poszukaj kompleksowych organizacji zajmujących się rozwojem kontraktów i produkcją (CDMO). Najlepsi partnerzy oferują solidne, kompleksowe usługi. Zapewniają wewnętrzną analizę oprogramowania DFM. Bezproblemowo zarządzają wewnętrznymi transferami narzędzi. Egzekwują ścisłą kontrolę projektu podczas całego przejścia. Co najważniejsze, wymagaj udokumentowanego doświadczenia w sektorach wymagających dużej zgodności, takich jak nauki przyrodnicze lub urządzenia chirurgiczne. Dostawca bez doświadczenia w pomieszczeniach czystych może stworzyć poważne ryzyko projektowe.
Udana komercjalizacja wymaga znacznie więcej niż wycięcia stalowej formy. Wymaga to rygorystycznego podejścia do skali. Należy przyjąć rygorystyczne zasady DFM już na etapie projektowania. Korzystanie z walidacji narzędzi pomostowych chroni proces rozwoju, jednocześnie potwierdzając koncepcję produkcji. Co więcej, ciągłe przestrzeganie przepisów prawnych gwarantuje, że Twój produkt faktycznie dotrze do pacjentów.
Następne kroki: Natychmiast przestań cytować pliki STL z poziomu powierzchni. Poleć swoim zespołom inżynieryjnym i zaopatrzeniowym sfinalizowanie solidnych plików STEP i kompleksowego BOM. Następnie zaangażuj certyfikowanego partnera w zakresie formowania medycznego, aby przeprowadził wstępną analizę DFM, zanim zaangażujesz się w oprzyrządowanie do masowej produkcji.
Odp.: Pliki STL odwzorowują jedynie zewnętrzną powierzchnię części za pomocą siatki trójkątów. Brakuje im solidnych danych geometrycznych wymaganych do obliczenia objętości, masy i struktur wewnętrznych. Producenci narzędzi potrzebują solidnych plików CAD (takich jak STEP lub SLDPRT), aby móc programować ścieżki narzędzia CNC i dokładnie oszacować wymagania dotyczące stali.
Odp.: Wymagania dotyczące narzędzi różnią się znacznie w zależności od złożoności części, liczby wnęk, wyboru materiału i skali produkcji. Narzędzia mostowe o małej objętości i formy ze stali hartowanej o dużej objętości służą różnym celom walidacji i produkcji, dlatego przed podjęciem decyzji dotyczących narzędzi należy jasno określić wymagania projektu.
O: Prototypy inżynieryjne testują przede wszystkim formę fizyczną i funkcjonalność użytkownika. Często używają żywic drukowanych w 3D. Prototypy produkcyjne testują rzeczywisty proces produkcyjny. Używają zamierzonego polimeru klasy medycznej wstrzykniętego przez aluminiową lub miękką formę, aby sprawdzić skurcz, czas cyklu i etapy montażu.
Odp.: Przed sfinalizowaniem projektu formy należy wybrać metodę sterylizacji. Różne metody sterylizacji (np. para czy promieniowanie gamma) decydują o tym, jakiej żywicy plastikowej należy użyć. Zmiana materiałów po cięciu formy zmienia stopień skurczu, co całkowicie rujnuje dokładność wymiarową narzędzia.
