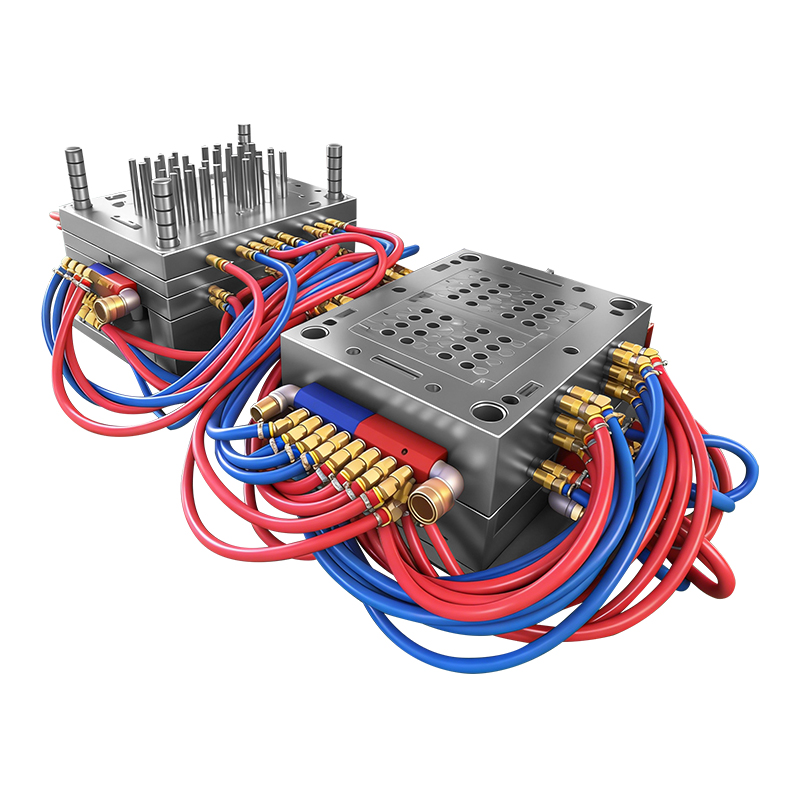

Jeśli chodzi o formowanie wtryskowe, sercem Twojego narzędzia jest system gorących kanałów. Ale każde serce potrzebuje mózgu — i tu właśnie pojawia się regulator temperatury (często nazywany TCU lub termostatem).
Wybór odpowiedniego regulatora temperatury nie polega tylko na utrzymaniu stopionego plastiku. Ma to bezpośredni wpływ na jakość części, czas cyklu, żywotność formy i ogólną wydajność produkcji.
Dobra wiadomość? Nie musisz kupować tej samej marki, co Twój system gorących kanałów. Mieszanie i dopasowywanie jest powszechne i całkowicie dopuszczalne – pod warunkiem, że wiesz, czego szukać.
Podzielmy proces selekcji na pięć kluczowych obszarów.
Przede wszystkim zapoznaj się z tymi dwiema podstawami.
Ile stref potrzebujesz?
Każde niezależne urządzenie grzewcze w systemie gorących kanałów — niezależnie od tego, czy jest to dysza, czy kolektor — powinno mieć własną strefę sterowania. Nowoczesne sterowniki są wysoce modułowe. Znajdziesz wszystko od:
1–6 stref : Małe, przenośne sterowniki do prostych zastosowań
12–48 stref : standardowe jednostki montowane na stojaku dla większości form produkcyjnych
Do 240 stref : Duże szafki na złożone formy wielogniazdowe
Moc i obciążenie
Sprawdź dokładnie specyfikacje swojego grzejnika:
Napięcie robocze : 110 V, 220 V lub 3-fazowe 380 V?
Prąd na strefę : 15 A jest powszechne, ale duże kolektory mogą wymagać 20 A, 30 A lub nawet 40 A
Wskazówka dla profesjonalistów: Zawsze sprawdzaj tabliczkę znamionową istniejącego systemu. Te liczby nie są domysłami.
To tu mieszka prawdziwa inteligencja. Dobre algorytmy sterowania oznaczają stabilne temperatury. Złe oznaczają złom.
PID kontra APS
PID z automatycznym dostrajaniem : Jest to standard branżowy. Dobry sterownik będzie oferował automatyczne dostrajanie bez przeregulowania lub automatyczne dostrajanie po włączeniu zasilania. Zapobiega to gwałtownym wahaniom temperatury podczas uruchamiania — częstej przyczynie spalenia żywicy.
APS (Adaptive Process System) : Można go znaleźć w wysokiej klasy kontrolerach (takich jak własna linia PSG). APS aktywnie przewiduje i kompensuje zmiany temperatury. Jest płynniejszy, szybszy i idealny do form o wysokiej precyzji.
Dokładność kontroli
Większość kontrolerów jakości oferuje ±0,5°C (±1°F) lub lepszą.
±1°C jest odpowiednie dla standardowych towarów, takich jak PP lub PE
W przypadku żywic konstrukcyjnych (PC, PA66, LCP) lub części medycznych/optycznych zaleca się ±0,5°C
Inteligentny sterownik nie tylko kontroluje temperaturę — chroni formę, grzejnik i czas pracy produkcyjnej. Poszukaj tych funkcji:
Funkcja | Dlaczego to ma znaczenie |
|---|---|
Miękki start / Osuszanie | Stopniowo nagrzewa nowe lub mokre grzejniki, aby zapobiec zwarciom i przedmuchom wywołanym wilgocią |
Alarm otwarcia/zwarcia | Natychmiast wykrywa uszkodzone grzejniki lub termopary — zapobiega wielogodzinnym uszkodzeniom uszkodzonych części |
Alarm wysokiej/niskiej temperatury | Limity ustawione przez użytkownika uruchamiają ostrzeżenia, zanim temperatura przekroczy dopuszczalny zakres |
Przerwa T/C → tryb ręczny | Niezwykle przydatne. Jeśli termopara ulegnie uszkodzeniu, sterownik może przełączyć się w tryb wyjścia procentowego, utrzymując produkcję do czasu, aż będzie możliwa konserwacja |
Zabezpieczenie przed odwrotną polaryzacją | Zapobiega uszkodzeniom spowodowanym błędnie podłączonymi połączeniami elektrycznymi |
Złącza i obudowy
Upewnij się, że złącze wyjściowe sterownika odpowiada złączu wejściowemu systemu gorących kanałów. Międzynarodowe typy norm są powszechnie dostępne — wystarczy potwierdzić przed złożeniem zamówienia.
Do trudnych warunków produkcyjnych (gorący, zakurzony, wilgotny) wybierz:
Obudowy metalowe o dużej wytrzymałości
Wbudowane wentylatory chłodzące do szaf o dużej gęstości
Komunikacja i integracja
Jeśli prowadzisz zautomatyzowaną fabrykę lub zbierasz dane produkcyjne, ma to znaczenie. Szukać:
Ethernet/TCP-IP
USB do rejestracji danych
Modbus RTU lub TCP
OPC-UA (dla konfiguracji Przemysłu 4.0 / IIoT)
Umożliwiają one zdalne monitorowanie, zmianę wartości zadanych i integrację z wtryskarką lub systemem MES.
Oto prosty przewodnik dotyczący podejmowania decyzji:
Do formowania ogólnego (żywice towarowe, tolerancje standardowe):
PID z autotuningiem
Miękki start + podstawowe alarmy
Niezawodna marka głównego nurtu
Są one sprawdzone, opłacalne i pokrywają 80% zastosowań.
Do produkcji precyzyjnej lub zautomatyzowanej (żywice inżynieryjne, medyczne, motoryzacyjne, optyka):
APS lub zaawansowany PID
Interfejs ekranu dotykowego (widoczność procesu w czasie rzeczywistym)
Pełne możliwości komunikacyjne (Modbus, Ethernet itp.)
Inwestuj z góry — zwróci się w postaci mniejszej liczby odrzuceń i krótszych przestojów.
Wybór regulatora temperatury kanału gorącokanałowego nie musi być skomplikowany. Zacznij od liczby stref i wymagań dotyczących zasilania. Następnie nadaj priorytet precyzji sterowania, funkcjom bezpieczeństwa i łączności w zależności od aplikacji.
I pamiętaj: dopasowanie marki nie jest wymagane. Mieszanie sterownika PSG z systemem YUDO lub Mold-Masters działa idealnie – pod warunkiem, że specyfikacje elektryczne są zgodne.
Masz na myśli konkretne zastosowanie? Zostaw komentarz lub skontaktuj się z nami — chętnie pomożemy Ci wybrać odpowiednie rozwiązanie.
