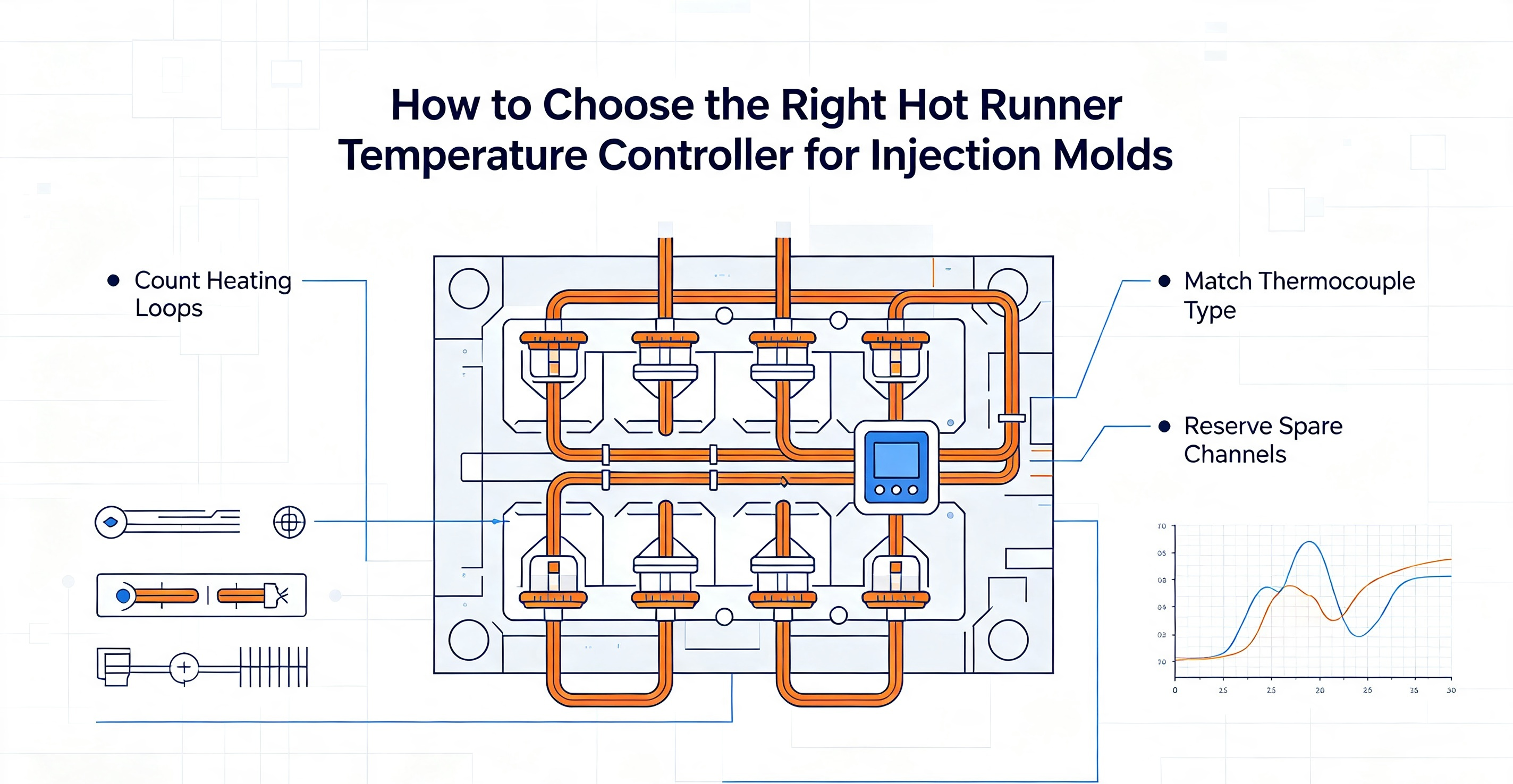

Jak wybrać odpowiedni regulator temperatury gorących kanałów do form wtryskowych

W produkcji wtryskowej regulator temperatury gorącokanałowej nie jest jedynie prostym urządzeniem grzewczym. Jest to podstawowe wyposażenie, które stabilizuje płynność stopu, eliminuje wadliwe produkty i zapewnia stałą jakość formowania. Wielu producentów boryka się z typowymi problemami, takimi jak niestabilna temperatura formy, przypalenia materiału, srebrne smugi i nierówne napełnianie — większość z tych problemów wynika z niedopasowanej konfiguracji regulatorów temperatury i nieuzasadnionego dopasowania kanałów do struktury formy gorącokanałowej.

Na tym blogu przedstawimy praktyczną i zgodną ze standardami branżowymi metodę doboru regulatorów temperatury gorącokanałowych w połączeniu z rzeczywistymi obudowami konstrukcji form, aby pomóc Ci szybko dokonać dokładnego wyboru modelu i uniknąć strat produkcyjnych.

1. Zasada wyboru rdzenia: kanały dopasowują się do niezależnych pętli grzewczych

Najbardziej podstawowa zasada wyboru regulatora temperatury jest jasna: jedna niezależna pętla grzewcza odpowiada jednemu kanałowi regulacji temperatury . W przypadku formalnych form do masowej produkcji nie jest dozwolone dzielenie kanałów.

Całkowita liczba wymaganych kanałów = Liczba stref grzewczych rozdzielacza gorących kanałów + Liczba obwodów grzewczych gorącej końcówki.

• Rozdzielacz gorącokanałowy : Pojedynczy zintegrowany rozdzielacz jest liczony jako 1 niezależny kanał. W przypadku rozdzielaczy wielkogabarytowych z ogrzewaniem przegród należy uwzględnić oddzielne strefy.

• Wskazówki dotyczące gorących kanałów : Każda otwarta końcówka gorąca lub końcówka zasuwy zaworu wymaga niezależnego pojedynczego kanału, ponieważ każda zasuwa ma inne wymagania dotyczące rozpraszania ciepła i temperatury.

2. Praktyczna analiza przypadku (forma z prawdziwego PC)

Weźmy naszą praktyczną formę wtryskową jako przykład, aby uzyskać intuicyjny wybór:

• Specyfikacja formy : 2-gniazdowa forma wtryskowa do głównych części obudowy

• Tworzywo sztuczne : PC 2085 (wysokotemperaturowe tworzywo konstrukcyjne z wąskim oknem temperaturowym przetwarzania)

• System gorących kanałów : 4-punktowy otwarty gorący kanał Mold Masters

• Konfiguracja ogrzewania : 1 strefa grzewcza kolektora + 4 niezależne gorące końcówki

Wynik obliczeń : Całkowita liczba wymaganych kanałów = 1 + 4 = 5 kanałów.

Aby zapewnić stabilność produkcji i przyszłą redundancję konserwacji, ostatecznie wybraliśmy jeden zestaw 8-kanałowego regulatora temperatury . Zarezerwowane 3 kanały zapasowe można wykorzystać do późniejszej modyfikacji formy lub wymiany uszkodzonych obwodów grzewczych, unikając nagłych przestojów w produkcji.

3. Dopasowanie kluczowych parametrów wykraczające poza liczbę kanałów

Samo dopasowanie liczby kanałów nie wystarczy. Różne struktury form i materiały z tworzyw sztucznych wymagają dopasowanych trybów sterowania i parametrów sprzętowych.

3.1 Dopasowanie typu termopary

Wysokotemperaturowe tworzywa konstrukcyjne, takie jak PC, PPS i PEEK, muszą wykorzystywać termopary typu K. Zwykłe termopary typu J nadają się tylko do materiałów niskotemperaturowych, takich jak PP i ABS. Niedopasowane typy termopar będą powodować odchylenie wyświetlania temperatury i nieprawidłową kontrolę temperatury.

3.2 Wybór algorytmu kontroli temperatury

• Małe proste formy : Sterowanie PID z przejściem przez zero jest wystarczające przy niskim koszcie i stabilnej wydajności.

• Formy wielogniazdowe i formy z wysokotemperaturowego materiału PC : Zdecydowanie zaleca się regulację kąta fazowego PID. Płynnie dostarcza moc, zmniejsza wahania temperatury i skutecznie rozwiązuje problemy z materiałami PC, takie jak żółknięcie, srebrne smugi i przypalenia materiału.

3.3 Jednokanałowe obciążenie prądowe

Rozdzielacz ma dużą moc grzewczą, wymagając obciążenia jednokanałowego o natężeniu 15 A lub większym; konwencjonalne gorące końcówki działają stabilnie przy obciążeniu 10A. Standardowe 8-kanałowe, uniwersalne regulatory temperatury 15A są w pełni kompatybilne z większością średnich i małych form gorącokanałowych.

4. Błędy w wyborze branży, których należy unikać

• Liczenie tylko gorących końcówek i ignorowanie kanałów grzewczych kolektora, co skutkuje niezrównoważonym przepływem i zimnym materiałem w kanale wlewowym.

• Wiele gorących końcówek korzysta z jednego kanału, co powoduje niespójną wagę produktu i defekty wypływu.

• Stosowanie mało precyzyjnych kontrolerów przejścia przez zero w przypadku wysokotemperaturowych materiałów PC, co prowadzi do niestabilnej jakości wyglądu produktu.

• Zakup sterowników z dokładnie dopasowanymi kanałami bez zapasowych portów, co skutkuje brakiem możliwości wymiany kanałów w przypadku uszkodzonych przewodów grzejnych.

5. Podsumowanie końcowe

Wybór regulatorów temperatury gorących kanałów opiera się całkowicie na strukturze gorących kanałów formy, rozkładzie obwodów grzewczych i właściwościach tworzywa sztucznego . Standardowy proces wyboru obejmuje: zliczenie pętli grzewczych → potwierdzenie całkowitej liczby kanałów → zarezerwowanie portów redundantnych → dopasowanie typu termopary i algorytmu sterowania.

W przypadku większości 2-gniazdowych, 4-punktowych form PC z gorącymi kanałami, jeden zestaw 8-kanałowego, precyzyjnego regulatora temperatury PID z termoparą typu K jest najbardziej opłacalnym i stabilnym rozwiązaniem do długoterminowej produkcji masowej.

Jeśli masz nową formę czekającą na konfigurację, możesz podać układ gorących kanałów i ilość wnęk, a my możemy zapewnić Ci najbardziej profesjonalne rozwiązanie w zakresie doboru regulatora temperatury!
