Wypaczenia podczas formowania wtryskowego to jedno z najbardziej uporczywych wyzwań stojących przed producentami branży motoryzacyjnej, medycznej, elektroniki użytkowej i przemysłowych tworzyw sztucznych. Nawet niewielkie zniekształcenia wymiarowe mogą prowadzić do niepowodzeń montażowych, problemów z uszczelnieniem, złej estetyki i kosztownych odpadów. W przeciwieństwie do defektów powierzchniowych, wypaczenia bezpośrednio odzwierciedlają brak równowagi naprężeń wewnętrznych i nierównomierny skurcz w formowanej części. Zmniejszenie wypaczeń nie jest wynikiem pojedynczej regulacji, ale wynikiem wysoce kontrolowanej interakcji pomiędzy wyborem materiału, projektem formy wtryskowej, parametrami przetwarzania i równowagą chłodzenia. Ten przewodnik zawiera oparty na procesie i skupiony na inżynierii plan działania mający na celu systematyczne zmniejszanie wypaczeń podczas formowania wtryskowego za pomocą sprawdzonych strategii przemysłowych.
Wypaczenie jest zasadniczo spowodowane nierównomiernym skurczem wewnątrz formowanej części z tworzywa sztucznego. Gdy stopiony polimer ochładza się i krzepnie, różne obszary kurczą się z różną szybkością. Kiedy te siły skurczu nie są zrównoważone, część odkształca się.
W systemach form wtryskowych wypaczenie powstaje w wyniku czterech podstawowych zaburzeń równowagi: gradientów termicznych, gradientów ciśnienia, orientacji molekularnej i zachowania materiału podczas skurczu . Na każdy z tych czynników ma bezpośredni wpływ sposób zaprojektowania formy wtryskowej i sposób kontrolowania procesu.
Na przykład grube sekcje schładzają się wolniej niż cienkie sekcje. Jeśli jedna strona części stygnie szybciej, twardnieje wcześniej i jest odporna na kurczenie się w obszarach wolniej stygnących, powodując utratę kształtu części. Jednocześnie nierównomierny nacisk upakowania na wnękę powoduje powstanie stref o zmiennej gęstości, które po wyrzuceniu kurczą się w różny sposób.
Materiały wzmocnione włóknami wprowadzają kolejną warstwę złożoności. Włókna szklane układają się wzdłuż linii przepływu, zwiększając sztywność w jednym kierunku i powodując skurcz anizotropowy – jeden z najbardziej agresywnych czynników powodujących wypaczenia.
Poniższa tabela podsumowuje główne przyczyny:
| Mechanizm fizyczny | sterownika wypaczenia | Typowa forma wtryskowa |
|---|---|---|
| Nierównomierne chłodzenie | Zestalanie różnicowe | Zagięte krawędzie, poskręcane ramy |
| Nierównomierne ciśnienie | Zmiana gęstości | Powierzchnie łukowe |
| Orientacja włókien | Skurcz kierunkowy | Zwijanie, skręcanie |
| Szybkość kurczenia się materiału | Krystalizacja żywicy | Deformacja w skali makro |
Zrozumienie tych mechanizmów pozwala inżynierom na precyzyjne zastosowanie działań naprawczych, zamiast polegać na dostrajaniu maszyny metodą prób i błędów.
Wybór materiału jest jedną z najpotężniejszych dźwigni kontroli wypaczeń. Różne polimery wykazują bardzo różne zachowanie podczas skurczu, strukturę krystaliczną i współczynniki rozszerzalności cieplnej. Wybór właściwej żywicy dla określonej geometrii jest często skuteczniejszy niż jakiekolwiek poprawki w dalszym procesie.
Amorficzne tworzywa sztuczne, takie jak ABS, PC i PMMA, generalnie wykazują niższy i bardziej równomierny skurcz w porównaniu z polimerami półkrystalicznymi, takimi jak PP, POM, nylon i PE. Materiały półkrystaliczne ulegają zmianie fazowej podczas chłodzenia, co powoduje nieprzewidywalne wzorce skurczu, które znacznie zwiększają ryzyko wypaczenia.
Wzmocnienie włóknami poprawia sztywność, ale zwiększa skurcz anizotropowy. Na przykład PP wypełniony szkłem może kurczyć się dwa razy bardziej w kierunku przepływu niż wzdłuż niego. Oznacza to, że położenie zasuwy formy wtryskowej i wzór przepływu muszą być zaprojektowane specjalnie dla materiałów wzmocnionych.
Ważna jest także spójność partii materiału. Różnice w zawartości wilgoci, wskaźniku szybkości płynięcia (MFI) lub zawartości wypełniacza mogą zmieniać zachowanie skurczu w kolejnych porcjach. Ścisłe suszenie żywicy i identyfikowalność materiału zmniejszają tę zmienność u źródła.
Kluczowe wytyczne dotyczące wyboru materiałów obejmują:
Preferuj żywice amorficzne, gdy stabilność wymiarowa ma kluczowe znaczenie
Jeśli wymagany jest skurcz izotropowy, należy stosować tworzywa sztuczne wypełnione minerałami zamiast szkła
Dopasuj stopień kurczenia się żywicy do gradientów grubości części
Unikaj nierównomiernego mieszania proporcji przemiału
Wybór materiału należy zawsze oceniać równolegle z projektem formy wtryskowej, a nie oddzielnie.
Sama jest forma wtryskowa podstawą konstrukcyjną kontroli wypaczeń. Źle wyważone formy wzmacniają drobne zmiany procesu w deformację na dużą skalę.
Najważniejszą zasadą projektowania jest Sekcje różniące się grubością o ponad 30% gwarantują niemal nierównomierne chłodzenie. Tam, gdzie nie można uniknąć zmian grubości, nagłe zwężenia należy zastąpić stopniowymi. jednakowa grubość ścianki .
Konstrukcja i lokalizacja bramy bezpośrednio kontrolują ścieżki przepływu, wydajność upakowania i orientację włókien. Bramkowanie środkowe sprzyja symetrycznemu skurczowi, podczas gdy bramkowanie krawędziowe zwiększa naprężenia kierunkowe. Wiele bramek należy zrównoważyć za pomocą analizy przepływu, aby uniknąć śledzenia wyścigów i asymetrii ciśnienia.
Szczególnej uwagi wymaga Zbyt grube żebra zakotwiczają naprężenia chłodzące i powodują wypaczenia spowodowane opadaniem. Idealna grubość żebra powinna mieścić się w przedziale 50–70% nominalnej grubości ścianki. konstrukcja żeber i piast .
Następujące czynniki konstrukcyjne mają największy wpływ na wypaczenia:
| Funkcja formy wtryskowej udarowej | Ryzyko wypaczenia w przypadku źle zaprojektowanej formy |
|---|---|
| Zmiana grubości ścianki | Wysoki |
| Brak równowagi bramy | Wysoki |
| Nadmierna grubość żebra | Średni-wysoki |
| Ostre zakręty | Średni |
| Geometria asymetryczna | Wysoki |

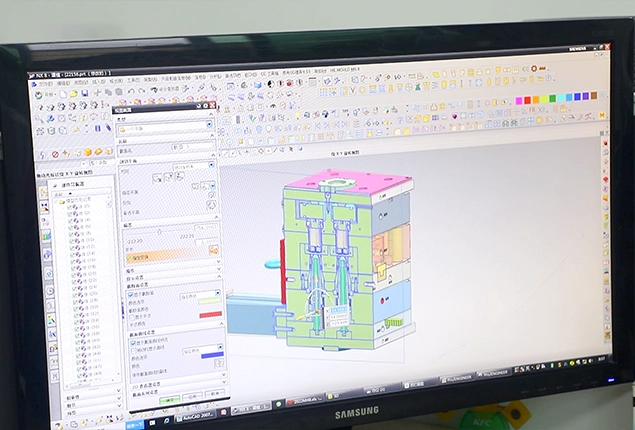

Nowoczesne projekty form wtryskowych w dużym stopniu opierają się na symulacji przepływu formy. Oprogramowanie do przewidywania wypaczeń modeluje skurcz, orientację włókien i wydajność chłodzenia przed cięciem stali. Włączenie symulacji na etapie projektowania zapobiega problemom z wypaczeniem konstrukcji, których nie można rozwiązać wyłącznie poprzez dostosowanie procesu.
Nawet przy doskonale zaprojektowanej formie wtryskowej nieprawidłowe parametry przetwarzania mogą spowodować poważne wypaczenia. Celem kontroli procesu jest utrzymanie jednolitej gęstości materiału, zrównoważonych szybkości chłodzenia i stabilnej orientacji molekularnej.
Temperatura topnienia ma bezpośredni wpływ na lepkość i zachowanie upakowania. Zbyt wysoka temperatura stopu zwiększa skurcz i naprężenia własne, natomiast niskie temperatury uniemożliwiają prawidłowe wypełnienie wnęki i prowadzą do słabych linii spoin, które odkształcają się podczas chłodzenia.
Prędkość wtrysku wpływa na ciepło ścinające i wyrównanie włókien. Wysokie prędkości agresywnie ustawiają łańcuchy polimerowe w kierunku przepływu, wzmacniając skurcz kierunkowy. Kontrolowane stopniowanie prędkości w fazach napełniania zmniejsza to ryzyko.
Ciśnienie i czas pakowania należą do najważniejszych czynników kontroli wypaczenia. Niewystarczające wypełnienie tworzy puste przestrzenie i strefy o małej gęstości, które nadmiernie kurczą się po wyrzuceniu. Jednakże nadmierne upakowanie blokuje naprężenia, które uwalniają się w postaci opóźnionego wypaczenia.
Temperatura formy reguluje krzepnięcie powierzchni. Duże różnice temperatur pomiędzy połówkami wnęki powodują asymetryczny skurcz chłodzący i natychmiastowe wyginanie części po wyrzuceniu.
Praktyczne strategie kontroli procesu obejmują:
Wielostopniowe profile prędkości
Dynamiczny spadek ciśnienia upakowania
Kontrola równomierności temperatury formy w zakresie ±2°C
Monitorowanie ciśnienia w jamie ustnej w czasie rzeczywistym
Stabilność procesu ma większe znaczenie niż ekstremalna optymalizacja parametrów. Nieco niedoskonałe, ale powtarzalne ustawienie powoduje mniejsze wypaczenia niż agresywna konfiguracja podatna na wahania.
Czas chłodzenia często zajmuje ponad 60% cyklu formowania wtryskowego i jest najważniejszym czynnikiem wpływającym na kontrolę wypaczeń. Projekt chłodzenia bez sterowania prowadzi do gradientów temperatur, których żadne ustawienie przetwarzania nie jest w stanie w pełni skorygować.
Kanały chłodzące muszą jak najbardziej odpowiadać geometrii części. Chłodzenie konforemne , wytwarzane metodami addytywnymi, radykalnie poprawia równomierność temperatury w porównaniu z kanałami nawiercanymi prosto. Powoduje to zsynchronizowane krzepnięcie i zmniejszone gradienty naprężeń wewnętrznych.
Do kluczowych zagrożeń związanych z chłodzeniem zalicza się:
Nierówne odstępy między kanałami
Strefy martwej wody
Osadzanie się kamienia ogranicza przenoszenie ciepła
Niedostateczne chłodzenie w pobliżu grubych żeber i występów
Zrównoważone chłodzenie nie polega na maksymalnym chłodzeniu – chodzi o równomierne chłodzenie . Przechłodzenie jednego obszaru, podczas gdy inny pozostaje stopiony, powoduje trwałe odkształcenie zamknięte w matrycy polimerowej.
Zaawansowane jednostki kontroli temperatury z przepływem turbulentnym i sprzężeniem zwrotnym dla każdej strefy radykalnie zmniejszają odkształcenia w zastosowaniach o wąskiej tolerancji, takich jak obudowy medyczne i komponenty optyczne.
Nawet przy w pełni zoptymalizowanej formie wtryskowej i stabilnym procesie, niektóre materiały i geometrie nadal wykazują resztkowe wypaczenia po wyrzuceniu. Techniki postformingowe służą jako kontrolowane mechanizmy odprężające.
Wyżarzanie jest jedną z najskuteczniejszych metod redukcji wypaczeń wtórnych. Ogrzewając część poniżej temperatury zeszklenia i utrzymując ją przez kontrolowany czas, naprężenia wewnętrzne zmniejszają się bez deformowania geometrii zewnętrznej.
Chłodzenie oparte na uchwytach utrzymuje część w jednej linii natychmiast po wyrzuceniu, aż do osiągnięcia równowagi termicznej. Jest to szczególnie skuteczne w przypadku cienkich, płaskich paneli i długich ram konstrukcyjnych.
Kondycjonowanie wilgocią ma kluczowe znaczenie w przypadku materiałów higroskopijnych, takich jak nylon. Pochłonięta wilgoć wyrównuje rozkład naprężeń wewnętrznych i stabilizuje wymiary końcowe.
Kontrola wtórna nie zastępuje odpowiedniego projektu formy i procesu, ale może zmniejszyć ilość braków podczas zwiększania wydajności produktu i przejścia materiałów.
Zapobieganie wypaczeniom jest najskuteczniejsze, gdy jest zintegrowane z systemem jakości i nie jest traktowane jako problem gaszenia pożarów produkcyjnych. Pomiary predykcyjne i wczesne wykrywanie pozwalają inżynierom interweniować, zanim pojawią się duże ilości złomu.
Monitorowanie procesu za pomocą czujników ciśnienia wnęki i skanerów temperatury formy na podczerwień zapewnia wskaźniki niewyważenia w czasie rzeczywistym. Odchylenia od krzywych bazowych przewidują dryf wymiarowy na długo przed widoczną deformacją części.
Statystyczna kontrola procesu (SPC) śledzi krytyczne zmienne, takie jak płaskość części, odkształcenie ukośne i odchylenie grubości. Analiza trendów podkreśla zużycie narzędzia, zablokowanie kanału chłodzącego i niespójność materiału.
Cyfrowa symulacja wypaczenia bliźniaczego łączy rzeczywiste dane produkcyjne z modelami wirtualnymi, umożliwiając zespołom testowanie poprawek procesu bez przerywania produkcji.
Kontrola wypaczeń staje się trwała tylko wtedy, gdy proces formy wtryskowej jest traktowany jako system w zamkniętej pętli, a nie według ustalonej receptury.
Ograniczenie wypaczeń podczas formowania wtryskowego to skumulowany wynik zdyscyplinowanego doboru materiałów, inteligentnej inżynierii form wtryskowych, ściśle kontrolowanych warunków przetwarzania i zrównoważonych termicznie systemów chłodzenia. Nie ma jednego parametru, który uniwersalnie eliminuje wypaczenia. Zamiast tego producenci osiągają długoterminową stabilność poprzez optymalizację całego systemu.
Łącząc symulację predykcyjną, precyzyjne narzędzia, monitorowanie w czasie rzeczywistym i kontrolę naprężeń po formowaniu, wypaczenie staje się możliwą do opanowania zmienną inżynieryjną, a nie nieprzewidywalną wadą. Firmy, które opanowały te kontrole, konsekwentnie zapewniają wyższą dokładność wymiarową, niższy odsetek złomu i lepszą reputację marki w produkcji tworzyw sztucznych o wysokiej tolerancji.
P1: Czy można całkowicie wyeliminować wypaczenia podczas formowania wtryskowego?
Całkowita eliminacja jest rzadko możliwa, ale systematyczna kontrola poprzez projektowanie form, optymalizację materiałów i precyzyjne przetwarzanie może w większości zastosowań zredukować wypaczenia do niemal zera.
P2: Które materiały są najbardziej podatne na wypaczenia?
Półkrystaliczne tworzywa sztuczne, takie jak PP, nylon i POM, wykazują większy i mniej równomierny skurcz, co czyni je bardziej podatnymi na wypaczenia niż materiały amorficzne, takie jak ABS czy PC.
P3: Czy temperatura formy wtryskowej jest ważniejsza niż temperatura topnienia?
Obydwa są krytyczne. Temperatura topnienia wpływa na powstawanie naprężeń wewnętrznych, podczas gdy temperatura formy wpływa na krzepnięcie powierzchni i równowagę chłodzenia. Kontrola wypaczeń wymaga skoordynowanej optymalizacji obu elementów.
P4: Jak skuteczna jest symulacja przepływu formy w przewidywaniu wypaczeń?
Nowoczesne narzędzia symulacyjne osiągają wysoką dokładność predykcyjną, gdy dane materiałowe i układy chłodzenia są odpowiednio modelowane. Znacząco redukują liczbę iteracji próbnych podczas opracowywania narzędzia.
P5: Czy krótszy czas cyklu zwiększa ryzyko wypaczenia?
Tak. Agresywna redukcja cykli często powoduje nierównomierne krzepnięcie i niewystarczającą relaksację naprężeń, co zwiększa prawdopodobieństwo wypaczenia.
