Porównanie kluczowych metod wytwarzania form z tworzyw sztucznych
Zasady projektowania form z tworzyw sztucznych, które zapobiegają awariom
Typowe problemy z formami z tworzyw sztucznych i sposoby ich naprawienia
Umiejętność wykonania wysokiej jakości formy z tworzywa sztucznego decyduje o sukcesie niezliczonej ilości wytwarzanych produktów, od komponentów medycznych i obudów elektronicznych po opakowania i części samochodowe. Dobrze wykonana forma do tworzywa sztucznego zapewnia dokładność wymiarową, jakość powierzchni, powtarzalność i wydajność produkcji. Zrozumienie, jak wykonać formę do tworzyw sztucznych, nie ogranicza się już do dużych fabryk — postępy w obróbce CNC, drukowaniu 3D i szybkim oprzyrządowaniu umożliwiają teraz małym warsztatom, start-upom, a nawet wykwalifikowanym osobom rozpoczęcie produkcji form plastikowych z niezwykłą precyzją. Ten przewodnik zawiera kompletny, praktyczny opis procesu tworzenia form do tworzyw sztucznych, od koncepcji po oprzyrządowanie gotowe do produkcji.

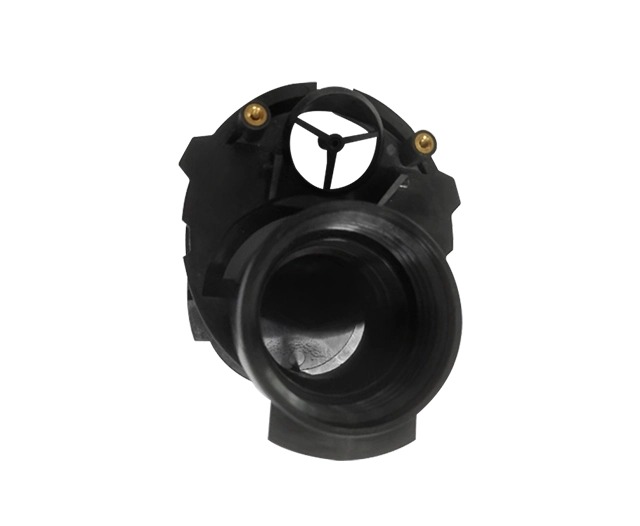

Forma do tworzyw sztucznych to precyzyjnie zaprojektowane narzędzie służące do formowania stopionego tworzywa sztucznego w ustalony kształt w kontrolowanych warunkach. Określa nie tylko geometrię części, ale także jej teksturę powierzchni, wytrzymałość, dokładność wymiarową i wydajność produkcji. W przeciwieństwie do prostych form odlewniczych, forma z tworzywa sztucznego musi wytrzymywać powtarzające się cykle wysokiego ciśnienia i wysokiej temperatury bez wypaczania i degradacji.
W swoim rdzeniu plastikowa forma składa się z dwóch głównych połówek: rdzenia i wnęki . Po zamknięciu tworzą one ujemną przestrzeń, która kształtuje stopione tworzywo sztuczne. Dodatkowe systemy — w tym prowadnice, zasuwy, kanały chłodzące, kołki wypychające i otwory wentylacyjne — kontrolują sposób, w jaki tworzywo sztuczne wchodzi, chłodzi i jest wypuszczane z formy.
Formy plastikowe są zwykle używane w:
Formowanie wtryskowe
Formowanie tłoczne
Formowanie transferowe
Termoformowanie
Każde zastosowanie narzuca różne naprężenia mechaniczne i ograniczenia projektowe, które bezpośrednio wpływają na sposób konstrukcji formy. Forma przeznaczona do wtrysku wielkoseryjnego wymaga hartowanej stali i precyzyjnych kanałów chłodzących, natomiast prototypowa forma z tworzywa sztucznego może doskonale współpracować z aluminium lub nawet wzmocnioną żywicą.
Najważniejszym spostrzeżeniem dla początkujących jest to, że plastikowa forma to nie tylko kształt – to kontrolowany system termiczny i mechaniczny . Każda cecha formy wpływa na przepływ materiału, czas chłodzenia, jakość powierzchni i szybkość produkcji. Opanowanie tworzenia form do tworzyw sztucznych rozpoczyna się od zrozumienia tego zachowania na poziomie systemu.
Różne cele produkcyjne wymagają różnych podejść do wytwarzania formy z tworzywa sztucznego . Wybór właściwej metody bezpośrednio determinuje koszt, trwałość, dokładność i skalowalność.
| Metoda | Najlepszy przypadek użycia | Zalety | Wady |
|---|---|---|---|
| CNC Mękawka | Masowa produkcja | Wysoka precyzja, długa żywotność | Drogie koszty początkowe |
| Formy drukowane 3D | Szybkie prototypowanie | Niski koszt, szybka realizacja | Ograniczona trwałość |
| Odlew silikonowy | Testowanie na małą skalę | Drobne szczegóły, elastyczne | Nie do masowej produkcji |
| EDM (obróbka elektroerozyjna) | Złożone geometrie | Ekstremalna dokładność | Powolny, wysoki koszt |
Formy do tworzyw sztucznych obrabiane CNC dominują w produkcji przemysłowej, ponieważ zapewniają niezrównaną wytrzymałość i kontrolę wymiarową. Formy aluminiowe są szeroko stosowane w produkcji średnioseryjnej, ponieważ obrabiają szybciej i kosztują mniej niż stal. Formy ze stali hartowanej są niezbędne, gdy cykle produkcyjne przekraczają setki tysięcy cykli.
Formy plastikowe drukowane w 3D wyjątkowo dobrze nadają się do szybkiego prototypowania. Chociaż szybko ulegają degradacji pod wpływem ciepła i ciśnienia, doskonale nadają się do testowania dopasowania części, zachowania materiału i wczesnych próbek rynkowych przy minimalnych nakładach inwestycyjnych.
Metody oprzyrządowania silikonowego i miękkiego sprawdzają się dobrze w przypadku odlewów uretanowych i części z tworzyw sztucznych o ograniczonej produkcji. Metody te nie są w stanie wytrzymać ciśnień wtrysku, ale oferują niezrównaną szybkość walidacji.
Wykonanie formy z tworzywa sztucznego odbywa się według zorganizowanego procesu inżynieryjnego. Pominięcie jakiejkolwiek fazy zazwyczaj skutkuje defektami, marnowaniem materiału lub przedwczesną awarią narzędzia.
Każda forma do tworzyw sztucznych zaczyna się od modelu 3D CAD produktu końcowego. Projekt ten musi uwzględniać kąty pochylenia, grubość ścianki, podcięcia, teksturę i skurcz. Typowy kąt pochylenia wynoszący 1–3 stopnie zapewnia, że część może płynnie wysunąć się z plastikowej formy bez uszkodzenia powierzchni.
Równomierność grubości ścianki ma kluczowe znaczenie. Grube sekcje schładzają się wolniej i powodują zapadnięcia się materiału, podczas gdy cienkie obszary mogą nie zostać wypełnione. Zaawansowane oprogramowanie symulacyjne, takie jak Moldflow, umożliwia inżynierom wizualizację przepływu tworzywa sztucznego, pułapek powietrznych i zachowania chłodzenia przed cięciem w metalu.
Następnie na podstawie modelu części projektowana jest sama forma. Obejmuje to:
Definiowanie linii podziału
Wybór lokalizacji bram
Tworzenie systemów prowadnic
Projektowanie kanałów chłodzących
Umieszczenie sworzni wypychaczy
Układ chłodzenia często determinuje 60–70% czasu cyklu. Zła konstrukcja chłodzenia zwiększa wypaczenia, naprężenia wewnętrzne i koszty produkcji. Profesjonalny projekt formy do tworzyw sztucznych równoważy wszystkie te zmienne przed rozpoczęciem produkcji.
Stal narzędziową (P20, H13, S136) wybiera się do form wielkoseryjnych ze względu na odporność na zużycie i stabilność termiczną. Aluminium wybierane jest do krótkich serii produkcyjnych ze względu na szybszą obróbkę i niski koszt. Forma z tworzywa sztucznego musi odpowiadać zarówno zastosowanej żywicy plastikowej, jak i oczekiwanej wielkości produkcji.
Frezowanie CNC usuwa materiał sypki, tworząc wnękę i rdzeń. EDM stosuje się wówczas do ostrych narożników lub głębokich wgłębień niemożliwych do wykonania w przypadku konwencjonalnych frezów. Precyzyjne szlifowanie zapewnia prawidłowe uszczelnienie powierzchni podziału bez wypływu.
Wykończenie powierzchni bezpośrednio wpływa na wygląd części i zachowanie przy wyrzucaniu. Powierzchnie form z tworzyw sztucznych mogą być:
Lustrzane polerowanie części optycznych
Wytrawione chemicznie, aby uzyskać fakturę skóry
Piaskowane w celu uzyskania matowego wykończenia
Pierwsze zdjęcia testowe pokazują wydajność w świecie rzeczywistym. Problemy takie jak krótkie strzały, flashowanie, zapadnięcia lub wypaczenia są korygowane poprzez zmianę rozmiaru bramy, dodanie otworów wentylacyjnych lub modyfikacje chłodzenia.
Dopiero po pomyślnej walidacji forma z tworzywa sztucznego zostaje dopuszczona do produkcji masowej.
Wybór odpowiedniego materiału formy decyduje o trwałości narzędzia, wydajności wymiany ciepła, jakości wykończenia powierzchni i ogólnej ekonomice produkcji.
| Materiał formy | Trwałość | Skrawalność | Wydajność chłodzenia | Typowe zastosowanie |
|---|---|---|---|---|
| Stal P20 | Średni | Dobry | Średni | Ogólne formy przemysłowe |
| H13 Stal | Wysoki | Umiarkowany | Średni | Wtrysk o dużej objętości |
| Stal nierdzewna S136 | Bardzo wysoko | Umiarkowany | Niżej | Do zastosowań medycznych i spożywczych |
| Aluminium 7075 | Średni | Doskonały | Doskonały | Prototypy, krótkie serie |
Formy stalowe są odporne na ścieranie przez tworzywa sztuczne wypełnione szkłem i zapewniają najdłuższą żywotność. Formy ze stali nierdzewnej zapobiegają korozji podczas formowania elementów medycznych lub mających kontakt z żywnością. Formy aluminiowe zapewniają doskonałą przewodność cieplną, radykalnie skracając czas cykli prototypowania.
Zły dobór materiału często prowadzi do:
Przedwczesne zużycie formy
Złe wykończenie powierzchni
Odkształcenie pod wpływem ciepła
Nadmierne koszty utrzymania
Odpowiednio dobrany materiał na formę z tworzywa sztucznego zapewnia zarówno parametry techniczne, jak i efektywność ekonomiczną.
Dobra konstrukcja formy do tworzyw sztucznych eliminuje większość wad produkcyjnych, zanim w ogóle wystąpią. Zasady te nie podlegają negocjacjom w przypadku narzędzi profesjonalnych.
Jednolita grubość ścianki zapewnia równomierne chłodzenie i zmniejsza naprężenia wewnętrzne. Nagłe zmiany grubości powodują powstawanie zapadnięć i słabych stref.
Odpowiednie kąty pochylenia gwarantują płynny wyrzut. Bez odpowiedniego ciągu części ocierają się o powierzchnię formy, co prowadzi do uszkodzeń i spowolnienia produkcji.
Właściwe pozycjonowanie bramy zapewnia zrównoważony przepływ tworzywa sztucznego. Złe umiejscowienie przewężki powoduje powstawanie linii spawów, uwięzienie powietrza i nierówne wypełnienie.
Wydajna wentylacja umożliwia ucieczkę powietrza podczas wtrysku. Bez odpowietrzenia sprężone powietrze spala plastik i tworzy puste przestrzenie.
Wzmocnienie strukturalne w dużych formach zapobiega uginaniu się podczas dużych sił zwarcia, zachowując dokładność wymiarową pod dużymi obciążeniami.
Profesjonalni projektanci form do tworzyw sztucznych traktują przepływ powietrza, przepływ ciepła i przepływ tworzywa sztucznego jako pojedynczy zintegrowany system, a nie oddzielne problemy.
Nawet dobrze zaprojektowane formy plastikowe z biegiem czasu napotykają na problemy. Szybkie rozpoznanie i rozwiązanie tych problemów chroni zarówno formę, jak i wypraski.
Miganie występuje, gdy stopiony plastik wycieka pomiędzy powierzchniami oddzielającymi formę. Naprawa polega na zwiększeniu siły docisku, odnowieniu powierzchni uszczelniających lub zmniejszeniu ciśnienia wtrysku.
Krótkie strzały wynikają z niepełnego wypełnienia ubytku. Zwiększenie temperatury stopu, zwiększenie rozmiaru przewężki lub poprawa wentylacji rozwiązuje ten problem.
Ślady opadania powstają w wyniku nierównomiernego chłodzenia w grubych przekrojach. Przeprojektowanie grubości ścianki lub dodanie lokalnych kanałów chłodzących zmniejsza tę wadę.
Wypaczenie ma miejsce, gdy części chłodzą się nierównomiernie. Zoptymalizowane rozmieszczenie kanałów chłodzących i zrównoważone wypełnienie minimalizują wypaczenia.
Sklejające się części wskazują na niewystarczający ciąg, chropowatość powierzchni lub nadmierny nacisk trzymania. Polerowanie, przeprojektowanie przeciągów lub dostosowanie ustawień maszyny rozwiązuje problem.
Każdy tryb awarii odzwierciedla specyficzne interakcje pomiędzy geometrią formy, wyborem materiału i warunkami przetwarzania. Systematyczna diagnoza zawsze daje lepsze rezultaty niż dostosowywanie metodą prób i błędów.
Zrozumienie rzeczywistych inwestycji wymaganych do wykonania formy z tworzywa sztucznego pomaga uniknąć nierealistycznych oczekiwań i przekroczeń budżetu.
Mała prototypowa forma z tworzywa sztucznego wykonana z aluminium przy użyciu obróbki CNC może kosztować od 500 do 3000 dolarów i zostać ukończona w ciągu 1–2 tygodni . Formy produkcyjne ze stali hartowanej do produkcji masowej mogą kosztować od 8 000 do ponad 100 000 dolarów , w zależności od złożoności, liczby wnęk i wymagań dotyczących tolerancji.
Wymagania dotyczące umiejętności obejmują wiele dyscyplin:
Projekt CAD
Inżynieria mechaniczna
Analiza przepływu termicznego
Programowanie CNC
Polerowanie i wykończenie
Podczas gdy hobbyści mogą produkować podstawowe formy do tworzyw sztucznych za pomocą stacjonarnego CNC lub druku 3D, produkcja form klasy przemysłowej pozostaje wyspecjalizowanym zawodem wymagającym lat doświadczenia i precyzyjnych maszyn.
Nauczenie się, jak wykonać formę z tworzywa sztucznego, jest podstawą nowoczesnej produkcji tworzyw sztucznych. Skuteczna forma do tworzyw sztucznych łączy precyzyjną geometrię, inteligentne zarządzanie temperaturą, trwałe materiały i wydajne systemy wyrzucania w jednym, ujednoliconym narzędziu. Od opracowania prototypu po produkcję masową, wydajnością form rządzą te same podstawowe zasady: dokładny projekt, właściwy dobór materiałów, czysta obróbka, inteligentne chłodzenie i kontrolowany przepływ tworzywa sztucznego. Kiedy te elementy zostaną zaprojektowane razem, plastikowa forma staje się potężnym atutem, który pozwala na produkcję milionów spójnych części o wysokiej jakości z niezwykłą wydajnością.
P1: Jak długo trwa plastikowa forma?
Prawidłowo konserwowana stalowa forma z tworzywa sztucznego może wytrzymać ponad milion cykli, podczas gdy formy aluminiowe zwykle wytrzymują 10 000–100 000 cykli, w zależności od zastosowania.
P2: Czy mogę zrobić plastikową formę w domu?
Proste formy z tworzyw sztucznych można wytwarzać za pomocą druku 3D lub odlewania silikonu do zastosowań niskociśnieniowych. Przemysłowe formy wtryskowe wymagają profesjonalnego sprzętu.
P3: Jakiego oprogramowania używa się do projektowania form do tworzyw sztucznych?
Typowe oprogramowanie obejmuje SolidWorks, AutoCAD, Siemens NX, CATIA i Moldflow do symulacji.
P4: Jaki jest największy błąd w wytwarzaniu form z tworzyw sztucznych?
Pomijanie symulacji przepływu i ignorowanie projektu chłodzenia jest przyczyną większości defektów i awarii produkcyjnych.
P5: Czy aluminium czy stal są lepsze do form plastikowych?
Aluminium jest szybsze i tańsze w przypadku krótkich serii. Stal jest mocniejsza i bardziej ekonomiczna w przypadku długoterminowej produkcji masowej.
