W produkcji na dużą skalę wypaczenie części stwarza poważne ryzyko handlowe. Prowadzi to bezpośrednio do błędów montażowych, niedopuszczalnego poziomu złomowania i naruszenia integralności konstrukcji. Wiemy, że wypaczenia są zasadniczo problemem związanym z zarządzaniem temperaturą i ciśnieniem. Nierównomierne chłodzenie i zróżnicowany skurcz całkowicie powodują, że te duże komponenty wykraczają poza tolerancję. Ograniczanie tych konkretnych zagrożeń wymaga precyzyjnych i początkowych inwestycji w architekturę narzędzi. Najtańsza forma często zapewnia najwyższy koszt w przeliczeniu na część, ponieważ brakuje jej nieodłącznej stabilności wymiarowej. Przewidywalna produkcja wymaga rygorystycznej precyzji na etapie projektowania. Nie można po prostu zmienić ustawień maszyny, aby naprawić źle zaprojektowane narzędzie. Zamiast tego należy zaprojektować stabilność bezpośrednio w stali. W tym artykule dowiesz się dokładnie, w jaki sposób określone funkcje narzędzi eliminują wypaczenia. Przyjrzymy się zaawansowanemu zarządzaniu temperaturą, strategicznemu rozmieszczeniu bram i projektom dostosowanym do konkretnego materiału. Dowiesz się, jak właściwie oceniać partnerów i chronić swoje linie produkcyjne przed kosztownymi wadami wymiarowymi.
Chłodzenie decyduje o stabilności: zaawansowane zarządzanie temperaturą, takie jak konforemne kanały chłodzące, jest podstawową obroną przed zróżnicowanym skurczem dużych części.
Ciśnienie musi być równomierne: strategiczne rozmieszczenie przewężek i systemy gorących kanałów zapewniają równomierny nacisk uszczelnienia, redukując naprężenia formowane.
Zachowanie materiału ma znaczenie: projekty form muszą być specjalnie skalibrowane dla konkretnej żywicy, ponieważ polimery amorficzne i półkrystaliczne kurczą się inaczej.
Zwrot z inwestycji w narzędzia: Ocena konstruktora form na podstawie jego możliwości projektowania strukturalnego i dokładności symulacji zapobiega kosztownym modyfikacjom narzędzi poprodukcyjnych.
Należy zdefiniować wypaczenie jako krytyczną wadę tolerancji funkcjonalnych, a nie zwykłą wadę wizualną. Kiedy duże części wypaczają się, nie łączą się prawidłowo podczas dalszego montażu. Ta zasadnicza niewspółosiowość powoduje natychmiastowe powstawanie wąskich gardeł na liniach produkcyjnych. W przemysłowym formowaniu wtryskowym tworzyw sztucznych wypaczone elementy zagrażają integralności strukturalnej produktu końcowego. Wypaczona obudowa lub obudowa nie może bezpiecznie chronić wewnętrznej elektroniki ani podtrzymywać obciążeń mechanicznych.
Skutki finansowe rozkładają się szybko na całą działalność. Zespoły produkcyjne często próbują naprawić wypaczenia, drastycznie wydłużając czasy cykli. Pozostawiają część w formie dłużej, aby schłodzić osnowę. Te wydłużone cykle niszczą marże zysku i ograniczają zdolność produkcyjną. Co więcej, wypaczone części często wymagają kosztownego mocowania po formowaniu. Operatorzy muszą ręcznie zaciskać ciepłe części w fizycznych uchwytach, gdy te ostygną. Ta ręczna interwencja rujnuje wydajność produkcji i zwiększa koszty pracy.
Prawdziwie udany projekt oprzyrządowania łączy przewidywalność wymiarową ze zoptymalizowanymi czasami cykli. Przewidywalną ekonomikę jednostkową osiągasz, gdy narzędzie wytwarza płaskie, stabilne części przy dużych prędkościach. Ta stabilność zapewnia długoterminową skalowalność produkcji. Właściwa inżynieria od początku całkowicie eliminuje te ukryte kary produkcyjne.
Bramkowanie wielopunktowe staje się absolutnie konieczne w przypadku dużych powierzchni. W dużym stopniu polegamy na zasuwach zaworowych, aby zmniejszyć całkowitą długość przepływu stopionego polimeru. Krótsze długości przepływu minimalizują wewnętrzne spadki ciśnienia w komorze. Strategia ta utrzymuje równomierny nacisk upakowania od środka części do krawędzi. Pozycjonowanie bramki również bezpośrednio dyktuje orientację włókien w żywicach kompozytowych. Strategiczne rozmieszczenie minimalizuje szczątkowe naprężenia mechaniczne. Zapobiegasz nierównomiernemu skurczowi podczas fazy chłodzenia, dokładnie kontrolując sposób, w jaki tworzywo sztuczne wypełnia przestrzeń.
Nieodpowiednie siły wyrzutu powodują ogromne naprężenia mechaniczne. Części pozostają ciepłe i bardzo plastyczne podczas sekwencji wyrzucania. Standardowe małe kołki wypychacza wbijają się bezpośrednio w miękki plastik. Zniekształcają geometrię i powodują poważne, miejscowe wypaczenia. Aby zapobiec takim fizycznym zniekształceniom, potrzebne są wysoce zoptymalizowane systemy wyrzucania. Zalecamy użycie większych kołków wypychaczy, pełnych płyt zgarniających i zsynchronizowanych mechanizmów wyrzucania. Systemy te wypychają część idealnie równomiernie. Rozdzielają siłę mechaniczną na znacznie większą powierzchnię.

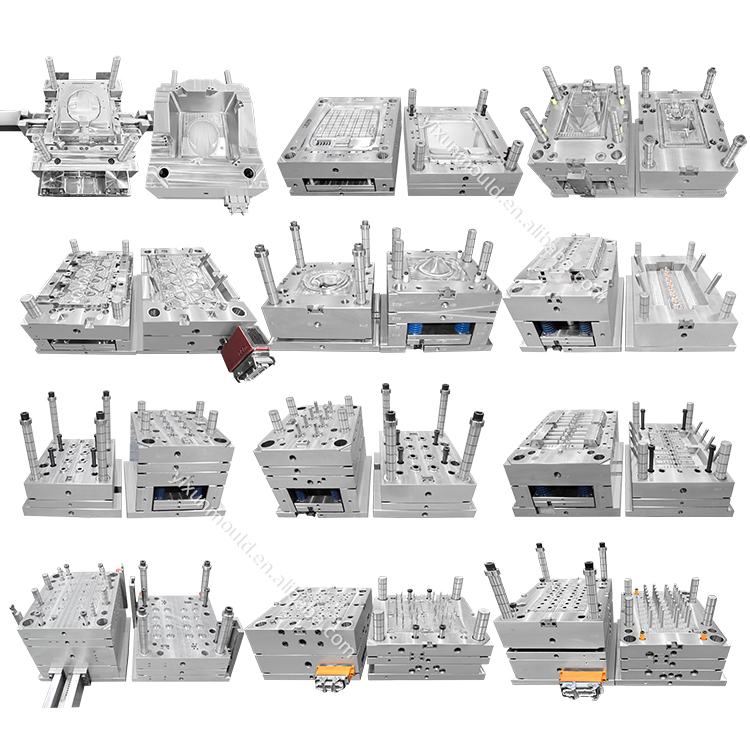

Duże formy wymagają wyjątkowej sztywności konstrukcyjnej. Wysokie ciśnienia wtrysku łatwo powodują boczne przesunięcie rdzenia. Przesunięcie rdzenia powoduje nierówną grubość ścianek w całej końcowej części. Nierówne ściany schładzają się z bardzo różną szybkością i nieuchronnie wypaczają się. Solidne sworznie prowadzące i wytrzymałe mechanizmy blokujące zapobiegają temu niebezpiecznemu ruchowi bocznemu. Stożkowe blokady utrzymują rdzeń i wnękę idealnie wyrównane przy ogromnym tonażu mocowania. Reprezentują ukrytą, ale istotną obronę przed niestabilnością wymiarową.
Tradycyjne metody chłodzenia opierają się na prosto nawierconych przewodach wodnych. Te standardowe linie mają ogromne trudności z równomiernym chłodzeniem złożonych geometrii. Nie mogą fizycznie dotrzeć do głębokich rdzeni, wysokich żeber ani skomplikowanych elementów wewnętrznych. Wynikające z tego nierównomierne odprowadzanie ciepła powoduje różnicowy skurcz w elemencie. Skurcz różnicowy bezpośrednio prowadzi do poważnych wypaczeń. Nie można osiągnąć stabilności wymiarowej, jeśli jedna strona części stygnie szybciej niż druga.
Rozwiązanie konforemne rozwiązuje dokładnie ten problem termiczny. Inżynierowie wykorzystują drukowane w 3D metalowe wkładki utworzone w procesie bezpośredniego spiekania laserowego metalu (DMLS). Te specjalistyczne wkładki posiadają wewnętrzne, konforemne kanały chłodzące. Kanały ściśle odpowiadają dokładnemu konturowi geometrycznemu określonej części. Owijają się wokół głębokich rdzeni i poruszają się po skomplikowanych krzywiznach. Woda przepływa równomiernie w równej odległości od powierzchni formy.
Istnieje bezpośrednia korelacja pomiędzy równomiernym odprowadzaniem ciepła i zmniejszonym wypaczeniem. Kontrolując dynamikę termiczną, doświadczasz znacznie mniejszego ryzyka wymiarowego. Ta zaawansowana strategia chłodzenia zapewnia również znacznie krótsze czasy cykli. Narzędzie szybko i równomiernie odprowadza ciepło, co pozwala na szybsze wyrzucenie części bez ryzyka deformacji.
Rutynowo wprowadzamy formowanie wtryskowe wspomagane gazem w przypadku grubych i wymagających geometrii. Technologia ta zapewnia bardzo efektywne podejście do dużych uchwytów, osłon osprzętu i grubych paneli konstrukcyjnych. Standardowe formowanie wtryskowe ma problemy z grubymi przekrojami, ponieważ rdzeń wewnętrzny stygnie bardzo wolno. To powolne chłodzenie wciąga zewnętrzną powłokę do wewnątrz, tworząc ślady zapadnięcia się i poważne wypaczenie.
Gazowy azot rozwiązuje ten problem poprzez wydrążenie grubych sekcji. Gaz pod wysokim ciśnieniem dostaje się do stopionego tworzywa sztucznego i wypycha je na zewnątrz w stronę ścianek wnęki. Wywiera równomierne wewnętrzne ciśnienie zewnętrzne podczas całej fazy chłodzenia. To ciśnienie zewnętrzne doskonale kompensuje skurcz objętościowy. Całkowicie eliminuje ślady zapadania się i zapobiega wypaczeniu. Nie potrzebujesz już ogromnego mechanicznego nacisku, aby wcisnąć plastik do gniazda. Ogromne naciski upakowania zwykle powodują duże naprężenia wewnętrzne, które później uwalniają się w postaci osnowy.
Technologia ta wymaga jednak bardzo starannego wdrożenia. Aby zapobiec wyciekom gazu, potrzebujesz specjalistycznych uszczelek form. Należy zaprojektować precyzyjne kanały gazowe, aby zapewnić płynny przepływ azotu. Ponadto wtryskarki muszą obsługiwać zaawansowane interfejsy kontroli gazu. Początkowa złożoność opłaca się dzięki dostarczaniu idealnie prostych, lekkich i bardzo sztywnych komponentów.
Wymiary formy muszą dokładnie uwzględniać określone szybkości skurczu polimeru. Nie można używać dokładnie tej samej konstrukcji narzędzia do różnych żywic plastikowych. Takie postępowanie nieuchronnie prowadzi do natychmiastowego wypaczenia i uszkodzenia wymiarowego. Stal narzędziową należy przyciąć specjalnie pod kątem wyjątkowego zachowania termicznego wybranego polimeru.
Typ polimeru | Struktura | Stopień skurczu | Podstawowy priorytet oprzyrządowania |
|---|---|---|---|
Abs | Amorficzny | Niski (0,4% - 0,7%) | Bramkowanie o niskim ścinaniu, obfite odpowietrzanie |
Polipropylen (pp) | Półkrystaliczny | Wysoki (1,0% - 2,5%) | Agresywne chłodzenie, ściśle jednolite ściany |
ABS jest polimerem amorficznym. Wykazuje stosunkowo niski i wysoce przewidywalny skurcz. Jednakże ABS pozostaje bardzo podatny na naprężenia formowane. Złe warunki przepływu łatwo zatrzymują naprężenia mechaniczne wewnątrz matrycy części. Dedykowana forma wtryskowa tworzywa ABS musi priorytetowo traktować bramkowanie o niskim ścinaniu, aby zapobiec degradacji materiału. Wymaga również dużej wentylacji, aby zapobiec tworzeniu się miejscowych śladów poparzeń i krótkich strzałów przez uwięziony gaz.
Polipropylen (PP) zachowuje się zupełnie inaczej. Jest to materiał półkrystaliczny. Charakteryzuje się znacznie wyższą i wysoce asymetryczną szybkością skurczu. Struktury krystaliczne ściśle przylegają do siebie podczas stygnięcia, powodując znaczną redukcję wymiarów. Duży projekt formowania tulei z tworzywa sztucznego PP wymaga niezwykłej precyzji. Formy do dużych części PP wymagają agresywnych, wysoce zrównoważonych obwodów chłodzenia. Należy ściśle przestrzegać jednolitych przejść grubości ścianek. Nagłe zmiany grubości części PP schładzają się z różnymi prędkościami, co powoduje natychmiastowe i silne wyginanie się.
Należy utworzyć krótką listę partnerów narzędziowych, którzy wymagają projektowania opartego na dowodach. Znakomici konstruktorzy form zlecają analizę komputerowego wspomagania inżynierii Moldflow (CAE) przed cięciem jakiejkolwiek stali. Powinieneś poprosić o pokazanie raportów z map termicznych. Poproś o szczegółowe symulacje przewidywania wypaczeń. Te cyfrowe testy ujawniają dokładnie, gdzie część się wygnie przed rozpoczęciem produkcji.
Sprawdź wybór stali pod kątem długoterminowej trwałości. Duże formy wymagają wysokiej jakości stali narzędziowej, takiej jak P20 lub H13. Te gęste stale wytrzymują ogromne obciążenia ściskające, nie ulegając żadnemu fizycznemu odkształceniu. Forma z miękkiej stali ugnie się pod ciśnieniem, powodując wypływ i nierówną grubość ścianek. Obie wady prowadzą bezpośrednio do wypaczeń.
Dokładnie oceń proces prób i walidacji dostawcy. Przyjrzyj się szczególnie przykładowym danym T0 i T1. Upewnij się, że umowa na oprzyrządowanie obejmuje rygorystyczne kryteria zakupu dotyczące wymiarów. Nie przyjmuj umów opartych wyłącznie na odbiorze „części z narzędzia”. Przed zatwierdzeniem płatności końcowej części muszą spełniać rygorystyczne specyfikacje dotyczące płaskości i tolerancji.
Jako kolejny wykonalny krok zalecamy rozpoczęcie kompleksowego przeglądu projektu pod kątem wykonalności (DFM). Oceń ich specyficzne podejście do układów chłodzenia i strategii bramkowania dla Twojego dokładnego modelu CAD.
Zapobieganie wypaczeniom dużych części pozostaje poważnym wyzwaniem inżynieryjnym. To nigdy nie jest prosty parametr przetwarzania, który można naprawić na hali produkcyjnej. Operatorzy nie mogą przerobić źle zaprojektowanego narzędzia. Nierównomierne chłodzenie i zły rozkład ciśnienia gwarantują uszkodzenie wymiarów.
Inwestycja w wysokiej jakości formy wtryskowe z tworzyw sztucznych działa jak solidna polisa ubezpieczeniowa. Chłodzenie konforemne, zoptymalizowany wyrzut i strategiczne bramkowanie chronią Cię przed ciągłym występowaniem złomów. Eliminują nieprzewidywalne opóźnienia w produkcji i chronią ekonomikę urządzenia.
Kolejne możliwe kroki zapewniające sukces obejmują:
Zleć kompleksowe symulacje wypaczenia CAE przed zatwierdzeniem projektu formy.
Sprawdź proponowane układy kanałów chłodzących, aby zapewnić równomierność termiczną.
Ustal wcześniej dokładny gatunek żywicy i nie zmieniaj materiałów po przecięciu narzędzia.
Ustal jasne wykupy w zakresie tolerancji wymiarowej w początkowej umowie z dostawcą.
O: Tylko marginalnie. Chociaż wydłużenie czasu chłodzenia lub dostosowanie ciśnienia pakietu może być pomocne, poważne wypaczenia są objawem złego projektu formy lub niezoptymalizowanej geometrii części. Nie można trwale rozwiązać skurczu różnicowego za pomocą ulepszeń maszyny. Prawdziwa stabilność wymaga skorygowania podstawowych nierówności termicznych wewnątrz samego narzędzia.
Odp.: Zwiększa początkowe nakłady inwestycyjne o 10–30% w zależności od złożoności, ale zazwyczaj zwraca się szybko poprzez skrócenie czasu cyklu i niższy odsetek złomowań. Inwestycja początkowa eliminuje późniejsze koszty mocowania i gwarantuje bardziej przewidywalny i skalowalny proces produkcyjny.
Odpowiedź: Głównym winowajcą jest nierówna grubość ścianki. Grube sekcje schładzają się znacznie wolniej niż cienkie sekcje, całkowicie wyciągając część z wyrównania w miarę krzepnięcia. Prawidłowe wydrążenie w projekcie formy jest niezbędne do utrzymania stałej szybkości chłodzenia całego elementu.
