Formowanie wtryskowe służy do produkcji szerokiej gamy produktów z tworzyw sztucznych stosowanych w domach, pojazdach, szpitalach, elektronice, systemach pakowania i sprzęcie przemysłowym. Proces ten zamienia stopioną żywicę w powtarzalne formowane części poprzez wtryskiwanie materiału do ukształtowanej wnęki formy, a następnie chłodzenie i wyrzucanie gotowego produktu. Ponieważ formowanie wtryskowe może wytwarzać złożoną geometrię, stabilne wymiary i dużą wydajność, jest szeroko stosowane w wielu gałęziach przemysłu do standardowych produktów z tworzyw sztucznych, precyzyjnie formowanych części z tworzyw sztucznych i niestandardowych części formowanych .
● Formowanie wtryskowe pozwala wytwarzać powtarzalne części z tworzywa sztucznego na dużą skalę.
● Typowe produkty obejmują zaślepki, obudowy, zaciski, złącza, pojemniki i wsporniki.
● Przemysł motoryzacyjny, medyczny, elektroniczny, opakowaniowy i budowlany wykorzystuje wiele formowanych części.
● Przydatność produktu zależy od materiału, geometrii, tolerancji, objętości i budżetu na narzędzia.
● Niestandardowe części formowane wtryskowo wymagają wczesnego przeglądu projektu i analizy wykonalności formy.
● Dobra konstrukcja formy poprawia wytrzymałość, wygląd, konsystencję i stabilność produkcji.
Formowanie wtryskowe rozpoczyna się od granulek tworzywa sztucznego, które są podgrzewane, aż staną się jednorodną stopioną żywicą. Stopiony materiał jest wtryskiwany do gniazda formy, gdzie schładza się, tworząc gotowe części o określonym kształcie, teksturze, żebrach, otworach i szczegółach montażu. Po otwarciu formy kołki wypychające uwalniają każdy uformowany element w celu kontroli, przycięcia, montażu lub pakowania.
Ta sama wnęka formy może powtarzać ten sam cykl tysiące lub miliony razy, co zapewnia formowanie wtryskowe silną spójność produkcji. Dzięki temu proces ten nadaje się do części formowanych z tworzywa sztucznego , które muszą pasować do śrub, metalowych wkładek, płytek elektronicznych, uszczelek, zacisków lub innych montowanych elementów. Gdy wielkość produkcji wzrasta, formowanie wtryskowe może obniżyć koszt jednostkowy przy jednoczesnym zachowaniu stabilnych wymiarów i wyglądu.
W porównaniu z obróbką CNC, formowanie wtryskowe bezpośrednio formuje produkt, zamiast wycinać materiał. W porównaniu z drukiem 3D formowanie wtryskowe zwykle zapewnia lepszą spójność powierzchni, większą powtarzalność i szersze możliwości materiałowe do produkcji formowanych części . W porównaniu z termoformowaniem lub wytłaczaniem, formowanie wtryskowe lepiej nadaje się do szczegółowych, trójwymiarowych formowanych części z tworzyw sztucznych z występami, zaciskami, żebrami, mocowaniami zatrzaskowymi i strukturami wewnętrznymi.

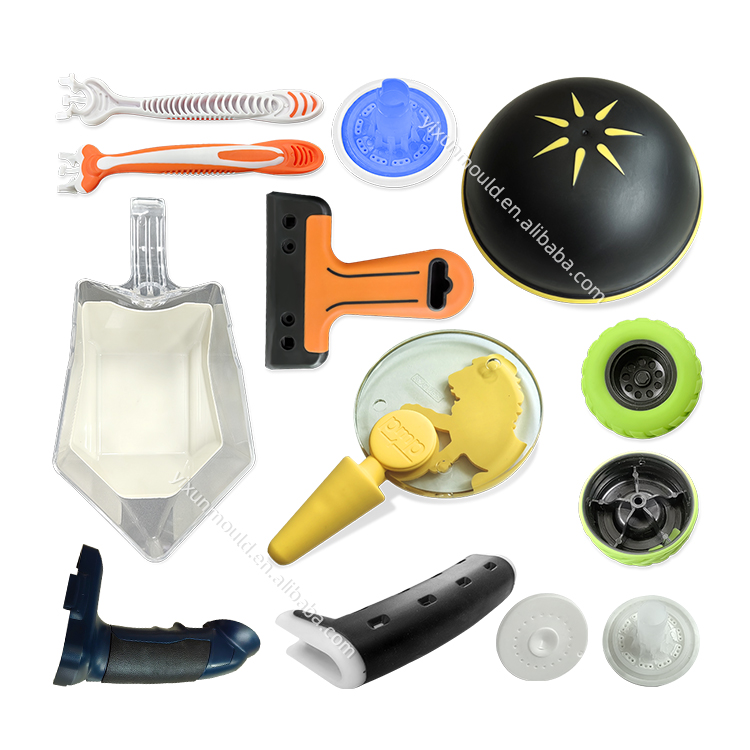

Wiele produktów gospodarstwa domowego jest formowanych wtryskowo, w tym pudełka do przechowywania, pojemniki na żywność, zakrętki do butelek, uchwyty, pojemniki, haczyki, wieszaki i gałki do urządzeń. Te formowane części często wykorzystują PP, PE, ABS lub TPE, ponieważ produkty wymagają trwałości, lekkości, opcji kolorystycznych i łatwego czyszczenia. stosowane w kuchni Formowane części z tworzyw sztucznych mogą również wymagać materiałów mających kontakt z żywnością, gładkich powierzchni, kontrolowanej grubości ścianek i niezawodnego dopasowania pokrywy lub zamknięcia.
Uchwyty szczoteczek do zębów, korpusy maszynek do golenia, nasadki kosmetyczne, części pompek, grzebienie, części dozowników mydła i małe zamknięcia są powszechnie wytwarzane metodą formowania wtryskowego. Te formowane części często łączą w jednym produkcie wygląd, wygodę chwytu, spójność kolorów i kontrolę wymiarów. W przypadku obszarów miękkich w dotyku TPE można nałożyć na twardszą plastikową podstawę, aby stworzyć funkcjonalny i wygodny formowany element.
Zabawki, walizki do przechowywania, uchwyty do narzędzi, akcesoria sportowe, artykuły biurowe i drobny sprzęt konsumencki często opierają się na formowaniu wtryskowym. Te uformowane części mogą wymagać odporności na uderzenia, jasnych kolorów, zaokrąglonych krawędzi, teksturowanych powierzchni lub zintegrowanych struktur zatrzaskowych. ABS jest często wybierany ze względu na wygląd i udarność, podczas gdy PP i PE są często używane do produkcji elastycznych, lekkich lub tańszych formowanych części z tworzyw sztucznych.
Obszar produktów | Typowe produkty formowane wtryskowo | Typowe materiały |
Artykuły gospodarstwa domowego | Pojemniki, kosze, uchwyty, haki | PP, PE, ABS |
Opieka osobista | Czapki, grzebienie, korpusy maszynek do golenia, pompki | PP, ABS, TPE |
Zabawki i styl życia | Muszle zabawek, futerały, uchwyty narzędzi | ABS, PP, TPE |
Produkty kuchenne | Pokrywki, przybory, gałki, klipsy | PP, PE, ABS |
Mały sprzęt | Łączniki, uchwyty, wsporniki | PA, POM, ABS |
Wnętrza samochodów zawierają wiele produktów formowanych wtryskowo, w tym elementy deski rozdzielczej, części nawiewów, panele wykończeniowe, uchwyty na kubki, gałki, klipsy i nakładki na pasy bezpieczeństwa. Te formowane części wymagają stabilności wymiarowej, kontrolowanego wyglądu, odporności na zarysowania i niezawodnej wydajności montażu. Niestandardowe wewnętrzne części formowane z tworzyw sztucznych mogą również wymagać dopasowania tekstury, materiałów o niskim zapachu, odporności na promieniowanie UV i spójnego koloru we wszystkich partiach produkcyjnych.
Produkty pod maską obejmują prowadnice kabli, obudowy czujników, części zbiorników płynu, złącza, zaciski, wsporniki, pokrywy i konstrukcje zabezpieczające. Te uformowane części często są narażone na ciepło, wibracje, kontakt z olejem, kontakt z chłodziwem lub powtarzające się obciążenia mechaniczne. Materiały takie jak PA, PBT, PP i wzmocnione tworzywa konstrukcyjne są powszechnie wybierane, gdy formowane części samochodowe wymagają większej wytrzymałości i odporności termicznej.
Zewnętrzne produkty formowane wtryskowo mogą obejmować obudowy lusterek, elementy osłony chłodnicy, części oświetleniowe, wkładki zderzaków, osłony ochronne i elementy wykończeniowe. Te uformowane części muszą być odporne na warunki atmosferyczne, uderzenia, światło słoneczne, środki chemiczne stosowane na drogach i wielokrotne mycie. W przypadku widocznych na zewnątrz formowanych części z tworzyw sztucznych , jakość powierzchni formy, położenie linii podziału, kontrola pozostałości po bramie i stabilność koloru mają wpływ na akceptację produktu końcowego.
Produkty medyczne wytwarzane metodą formowania wtryskowego obejmują strzykawki, kubki na próbki, nasadki do probówek, końcówki do pipet, wkłady diagnostyczne, złącza i małe elementy do transportu płynów. Te formowane części często wymagają ścisłej kontroli zadziorów, wypływki, czystości, wymiarów i kompatybilności materiałowej. W zależności od przezroczystości, kontaktu chemicznego, metody sterylizacji i wymagań mechanicznych powszechnie stosuje się PP, PE, PC, PMMA i żywice klasy medycznej.
W sprzęcie medycznym można stosować obudowy formowane wtryskowo, części inhalatorów, elementy pomp, obudowy monitorów, obudowy urządzeń przenośnych, przyciski i wsporniki wewnętrzne. Te formowane części muszą często łączyć czysty wygląd, precyzję montażu, udarność i odporność na środki czyszczące. medyczny Formowany element może również wymagać stabilnego zacisku, kontrolowanych powierzchni uszczelniających i gładkich krawędzi w celu zapewnienia bezpiecznego użytkowania.
Medyczne części formowane mogą ulec uszkodzeniu, jeśli drobne błędy wymiarowe wpływają na uszczelnienie, ruch płynu, wyrównanie wkładu lub montaż urządzenia. Precyzja formy, położenie bramy, równowaga chłodzenia i suszenie materiału mają kluczowe znaczenie, ponieważ wpływają na skurcz, wypaczenie, wykończenie powierzchni i konsystencję części. W przypadku niestandardowych części formowanych wtryskowo stosowanych w służbie zdrowia standardy kontroli powinny określać kluczowe wymiary, limity wypływu, kryteria kosmetyczne i wymagania funkcjonalne przed rozpoczęciem produkcji.
Obudowy pilotów zdalnego sterowania, obudowy ładowarek, obudowy routerów, osłony czujników, obudowy elektronarzędzi i części panelu sterowania są zwykle formowane wtryskowo. Te formowane części często wymagają materiałów ognioodpornych, izolacji elektrycznej, stabilnych wymiarów i atrakcyjnego wykończenia powierzchni. Do produkcji elektronicznych często wybiera się ABS, PC, PC/ABS i gatunki o zmniejszonej palności . formowanych części z tworzyw sztucznych , które muszą chronić elementy wewnętrzne,
Złącza, odciążniki kabli, elementy przełączników, ramki przycisków, uchwyty płytek, wsporniki i wsporniki wewnętrzne są również wytwarzane metodą formowania wtryskowego. Te uformowane części mogą być małe, szczegółowe i wrażliwe na tolerancję, ponieważ muszą być dopasowane do drutów, płytek, kołków lub elementów złącznych. Żywice POM, PA, PC i konstrukcyjne są powszechnie stosowane, gdy elektroniczne części formowane wymagają odporności na zużycie, kontroli wymiarów lub wytrzymałości mechanicznej.
Światłowody, okienka wskaźników, pokrywy wyświetlaczy, przezroczyste osłony i obudowy układów optycznych można wytwarzać metodą formowania wtryskowego. Te formowane części wymagają starannego doboru materiału, ponieważ przejrzystość, kontrola naprężeń, ślady płynięcia i odporność na zarysowania wpływają na wygląd i funkcjonalność. PC i PMMA są szeroko stosowane do przezroczystych formowanych części z tworzyw sztucznych , ale parametry polerowania formy, suszenia i wtrysku muszą być ściśle kontrolowane.

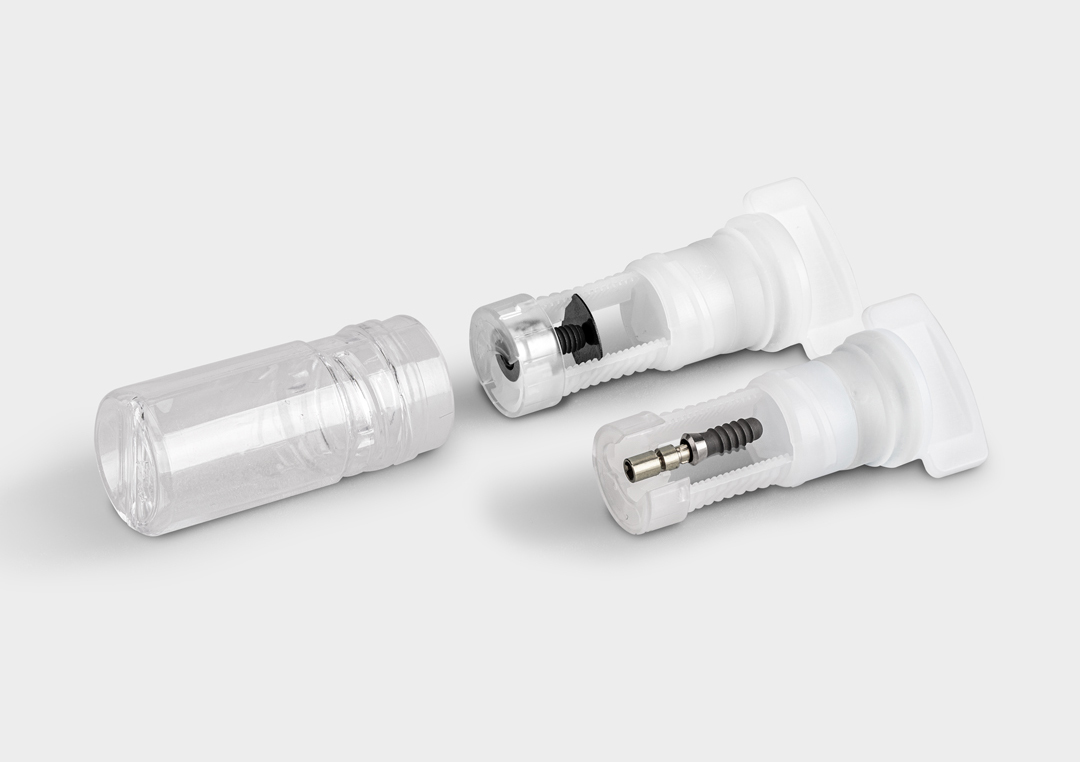

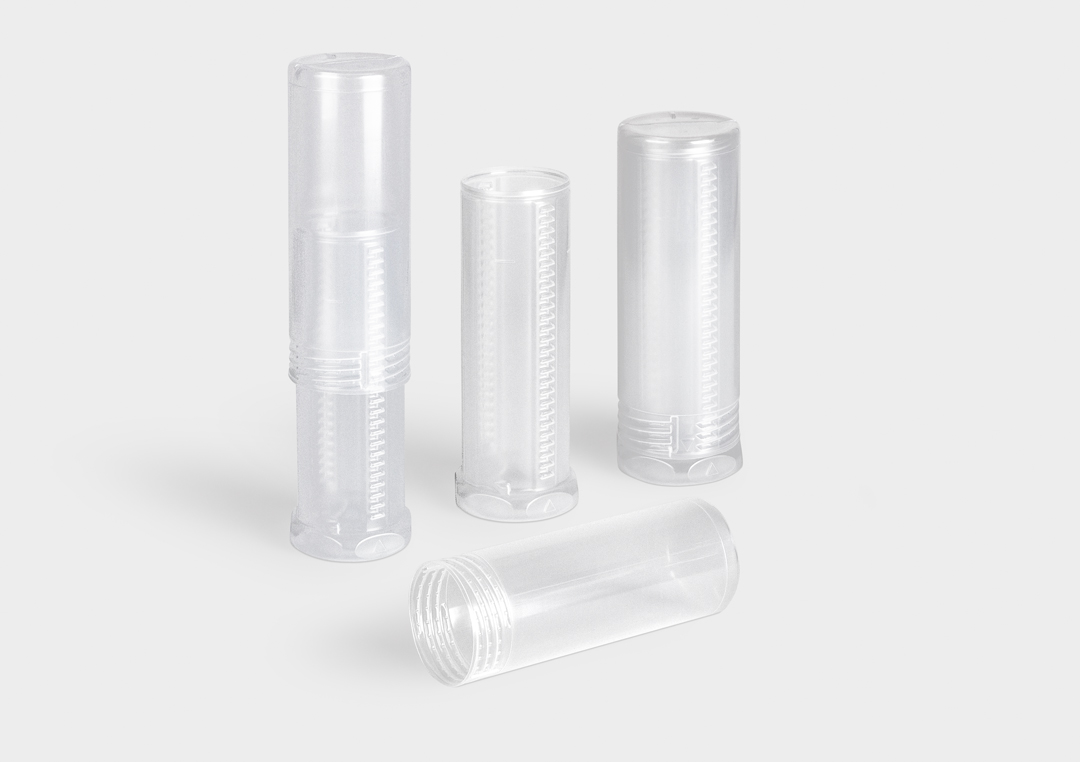

Do produktów opakowaniowych wytwarzanych metodą wtrysku zaliczają się zakrętki do butelek, zakrętki typu flip-top, słoiki kosmetyczne, zamknięcia, części pomp, pokrywki i małe pojemniki. Te formowane części często wymagają krótkich czasów cykli, stałych gwintów, niezawodnego uszczelnienia i dokładnego działania zawiasów lub zatrzasków. PP i PE są powszechne, ponieważ zapewniają odporność chemiczną, elastyczność, niską wagę i dobrą przetwarzalność w przypadku pakowania formowanych części.
Formowaniu wtryskowemu podlegają również skrzynie, palety, tace, narożniki ochronne, pudełka wielokrotnego użytku, części szpul i wkładki transportowe. Te większe formowane części wymagają udarności, możliwości układania w stosy, stabilności wymiarowej i odporności na wielokrotne manipulacje. Przemysłowe niestandardowe części formowane mogą wykorzystywać wzmocnione materiały lub konstrukcje żeber konstrukcyjnych, aby zmniejszyć wagę przy jednoczesnym zachowaniu nośności.
Produkty budowlane obejmują kołki rozporowe, łączniki rurowe, elementy dystansowe, osłony elementów złącznych, zaciski kablowe, skrzynki elektryczne, elementy drenażowe i akcesoria instalacyjne. Te formowane części zwykle wymagają trwałości, dokładnego dopasowania, odporności na warunki atmosferyczne, odporności chemicznej lub właściwości zmniejszających palność, w zależności od zastosowania. związane z budynkami Części formowane z tworzyw sztucznych również korzystają z powtarzalnych wymiarów, ponieważ instalatorzy polegają na stałym zaczepianiu, odstępach i sposobie mocowania.
Przemysł | Przykłady części formowanych | Kluczowe wymagania |
Automobilowy | Klipsy, obudowy, wsporniki, listwy | Odporność na ciepło, dopasowanie, trwałość |
Medyczny | Strzykawki, wkłady, nakrętki | Czystość, precyzja, bezpieczeństwo materiałowe |
Elektronika | Obudowy, złącza, przyciski | Izolacja, trudnopalność, tolerancja |
Opakowanie | Zamknięcia, pokrywy, pojemniki | Uszczelnienie, prędkość cyklu, konsystencja |
Budowa | Okucia, wtyczki, klipsy, pudełka | Wytrzymałość, odporność na warunki atmosferyczne, dopasowanie montażowe |
Formowanie wtryskowe wymaga formy przed rozpoczęciem produkcji, dlatego oczekiwana objętość jest jednym z głównych czynników decyzyjnych. Jeśli produkt wymaga powtarzalnej produkcji, koszt oprzyrządowania można rozłożyć na wiele formowanych części , dzięki czemu koszt jednostkowy jest bardziej praktyczny. W o małej objętości przypadku niestandardowych części formowanych nadal można używać narzędzi prototypowych, form jednogniazdowych lub uproszczonych konstrukcji form, gdy wczesna weryfikacja jest ważniejsza niż maksymalna wydajność.
Produkt bardziej nadaje się do formowania wtryskowego, jeśli ma kontrolowaną grubość ścianki, właściwy ciąg, rozsądne żebra i cechy formowalności. Grube obszary w częściach formowanych mogą powodować zapadnięcia, puste przestrzenie, długi czas chłodzenia i naprężenia wewnętrzne. Zaciski, występy, otwory i podcięcia w niestandardowych częściach formowanych z tworzywa sztucznego należy sprawdzić wcześniej, ponieważ wpływają one na lokalizację bramy, suwaki, elementy podnoszące, wyrzucanie i koszt formy.
Wybór materiału musi odpowiadać wytrzymałości, elastyczności, odporności chemicznej, ekspozycji na ciepło, wyglądowi i wymaganiom montażowym. o wąskiej tolerancji Części formowane wymagają stabilnego zachowania żywicy, dokładnej obróbki formy, zrównoważonego chłodzenia i kontrolowanego ciśnienia pakowania. Wymagania dotyczące powierzchni, takie jak połysk, tekstura, przezroczystość, kolor, pozostałości po bramie i ślady wypychacza, należy określić przed rozpoczęciem produkcji formy.
Czynnik przeglądu | Nadaje się do formowania wtryskowego, gdy |
Tom | Produkt wymaga powtarzalnej produkcji |
Geometria | Ściany, żebra, występy i zanurzenie można formować |
Tworzywo | Tworzywa termoplastyczne spełniają wymagania funkcjonalne |
Tolerancja | Wymiary można kontrolować za pomocą formy i procesu |
Powierzchnia | W formie można uformować teksturę, połysk lub przezroczystość |
Budżet | Inwestycja w oprzyrządowanie odpowiada zapotrzebowaniu produkcyjnemu |
Zastosowanie wzmocnionych tworzyw sztucznych, gatunków uniepalniających, przezroczystych żywic, elastomerów i materiałów wysokotemperaturowych poszerza gamę produktów formowanych wtryskowo. Materiały te umożliwiają częściom formowanym zastąpienie cięższych, bardziej złożonych lub mniej wydajnych komponentów w wybranych zastosowaniach. W miarę ulepszania opcji materiałowych można projektować niestandardowe części formowane wtryskowo pod kątem wytrzymałości, elastyczności, odporności na ciepło, narażenie na działanie substancji chemicznych lub lepszej długoterminowej stabilności.
Urządzenia medyczne, czujniki, złącza, elektronika do noszenia i kompaktowe mechanizmy coraz częściej wymagają małych i precyzyjnych części formowanych . Miniaturowe produkty wymagają starannego zaprojektowania zasuwy, wentylacji, kontroli przepływu materiału i dokładnego wyrzucania, ponieważ małe defekty mogą wpływać na działanie. Precyzyjnie formowane części z tworzyw sztucznych wymagają również stabilnych metod pomiarowych i jasnych standardów kontroli, aby potwierdzić powtarzalność.
Nowoczesne produkty formowane wtryskowo często łączą wiele funkcji w jedną strukturę z tworzywa sztucznego, taką jak zaciski, rowki uszczelniające, elementy wyrównujące, zawiasy i występy śrubowe. Dzięki temu formowane części mogą zredukować dodatkowe etapy montażu, jeśli projekt formy i produktu jest odpowiednio zaplanowany. W przypadku niestandardowych części formowanych wczesny przegląd projektu może określić, czy zintegrowane funkcje poprawiają wydajność, czy też powodują niepotrzebną złożoność narzędzi.
Niestandardowy projekt formowania wtryskowego zwykle rozpoczyna się od modelu 3D, rysunku 2D, docelowego materiału, wymagań dotyczących powierzchni i szacunkowej wielkości produkcji. Dokumenty te pozwalają inżynierom ocenić geometrię, skurcz, tolerancję, grubość ścianki i opcje linii podziału dla niestandardowych części formowanych . Jasne informacje o produkcie zmniejszają również niepewność przed zaprojektowaniem formy, wyceną, oprzyrządowaniem i formowaniem próbnym.
Przegląd wykonalności materiałów i form powinien uwzględniać długość przepływu, lokalizację przewężki, chłodzenie, wyrzucanie, podcięcia, cechy montażu i spodziewane wady. W przypadku niestandardowych części formowanych z tworzyw sztucznych przegląd ten może zidentyfikować zagrożenia, takie jak ślady zagłębienia, wypaczenia, krótkie strzały, słabe linie spawu lub widoczne ślady bramy. Praktyczny projekt może wymagać regulacji ścian, optymalizacji żeber, poprawy ciągu lub wymiany materiału przed rozpoczęciem oprzyrządowania.
Typowa ścieżka obejmuje przegląd projektu, potwierdzenie prototypu, projekt formy, produkcję formy, formowanie próbne, kontrolę próbek, modyfikację i zatwierdzenie produkcji. Każdy etap wpływa na jakość gotowych części formowanych , zwłaszcza gdy wymagane są wąskie tolerancje lub standardy wyglądu. Stabilna produkcja niestandardowych części formowanych wtryskowo zależy od zatwierdzonych próbek, kontrolowanych ustawień procesu, zapisów kontroli i odpowiedniego opakowania.
Formowanie wtryskowe służy do wytwarzania szerokiej gamy produktów, od pojemników gospodarstwa domowego, nakrętek i części urządzeń po klipsy samochodowe, wkłady medyczne, obudowy elektroniki, zamknięcia opakowań i okucia budowlane. Proces ten jest szczególnie odpowiedni w przypadku części formowanych z tworzyw sztucznych , które wymagają powtarzalnych wymiarów, złożonej geometrii, kontrolowanego wyglądu i wydajnej produkcji na dużą skalę. Dongguan YIXUN Industrial Co., Ltd. wspiera projektowanie form, precyzyjną produkcję form, formowanie próbne i przygotowanie produkcji niestandardowych części formowanych , , formowanych części z tworzyw sztucznych i niestandardowych części formowanych wtryskowo.
Zakrętki do butelek, zamknięcia opakowań, pojemniki, klipsy i obudowy należą do najpopularniejszych produktów formowanych wtryskowo. Te wypraski produkowane są w dużych ilościach, ponieważ są małe, powtarzalne i nadają się do zautomatyzowanej produkcji. Najpopularniejszy produkt może się różnić w zależności od branży, ale opakowania i towary konsumpcyjne stanowią główne obszary zastosowań.
Standardowe formowanie wtryskowe wytwarza głównie plastikowe i elastomerowe części formowane z materiałów termoplastycznych lub termoutwardzalnych. Formowanie wtryskowe metali to odrębny, wyspecjalizowany proces, w którym wykorzystuje się sproszkowany metal zmieszany ze spoiwem, a następnie następuje usuwanie lepiszcza i spiekanie. Nie należy go mylić z konwencjonalnym formowaniem wtryskowym tworzyw sztucznych stosowanym do formowanych części z tworzyw sztucznych.
Można wytwarzać bardzo małe części o średnicy poniżej kilku milimetrów, jeśli forma, materiał, brama i system obsługi są odpowiednio zaprojektowane. Formowanie mikrowtryskowe jest stosowane w przypadku drobnych elementów medycznych, elektronicznych, złączy i precyzyjnych elementów mechanicznych. Praktyczny limit wielkości zależy od przepływu żywicy, dokładności wnęki, niezawodności wyrzucania i możliwości kontroli.
