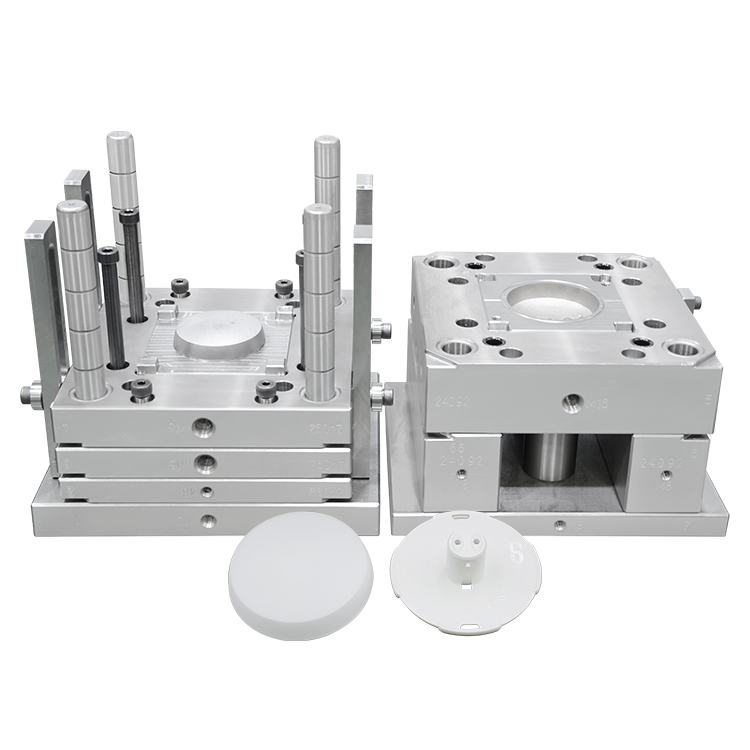

Kluczowe rozważania dotyczące projektowania formy wtryskowej

1. Analiza części i wymagania

• Zdefiniuj specyfikacje części :

• Tolerancje wymiarowe (np. ± 0,05 mm), wykończenie powierzchni (błyszczące/matowe) i wymagania dotyczące tekstury (np. EDM EDM).

• Zachowanie materiału (np. PC wymaga wysokiej temperatury pleśni, PP jest podatny na skurcz).

• Wybór linii rozstania :

• Unikaj widocznych powierzchni; Umieść wzdłuż krawędzi lub obszarów niekrytycznych.

2. Projektowanie struktury pleśni

(1) Projektowanie powierzchni rozstania

• Utrzymuj proste linie rozstające (płaskie powierzchnie preferowane w stosunku do złożonych krzywych).

• Używaj podnośników lub suwaków do podcięcia i złożonych geometrii.

(2) System bramkowania

• Wybór typu bramki :

  Typ bramy	najlepszy dla	zalet i wad
  Brama krawędzi	Części ogólne	Łatwa obróbka, ale wymaga przycinania
  Brama pin	Małe, precyzyjne części	Automatyczne degatowanie, ale utrata wysokiego ciśnienia
  Brama podwodna	Części estetyczne (np. Obudowy telefoniczne)	Brak widocznych śladów, ale kosztowne

• Projekt biegaczy :

• Używaj zrównoważonych biegaczy do form wielokrotności.

• Cold Runner vs. Hot Runner : Hot Runners zmniejszają odpady, ale zwiększają koszty pleśni.

(3) System wyrzucania

• Umieszczenie szpilki wyrzutni :

• Dystrybuuj równomiernie, aby zapobiec deformacji części.

• Dopasuj średnicę szpilki do grubości części (zbyt cienkie = zginanie, zbyt grube = znaki).

• Dodatkowe mechanizmy :

• Używaj podnośników, wyrzucania powietrza lub striptizerki do głębokich żeber lub podcięcia.

3. Projektowanie systemu chłodzenia

• Kluczowe zasady :

• Umieść kanały chłodzące w pobliżu wnęki (≤2x średnica kanału).

• Unikaj martwych stref; Użyj układów spiralnych lub szeregowych .

• Rozważania materialne :

• Materiały o wysokiej temperaturze (np. PC) wymagają bardziej wydajnego chłodzenia.

4. Wybór materiału pleśni

5. Projekt odpowietrzania

• Problemy ze złego odpowietrzania :

• Znaki spalania, krótkie ujęcia lub bąbelki z powodu uwięzionego powietrza.

• Rozwiązania :

• Gniazda wentylacyjne (głębokość 0,02–0,05 mm).

• Dodaj otwory wentylacyjne w liniach rozbijających, pinach wyrzutu lub wkładkach.

6. Siła i trwałość pleśni

• Unikaj koncentracji stresu :

• Użyj promieni filetowych (R≥1 mm) zamiast ostrych narożników.

• Zabiegi powierzchniowe :

• Nitriding (twardość), chromowanie (zapobieganie rdzewieniu), powłoka DLC (niskie tarcia).

7. Tolerancje i dopasowanie

• Krytyczne pasy :

• Pinsy/tuleje przewodnika: H7/G6 (dopasowanie przesuwane).

• Pinsy wyrzutowe: klirens 0,01–0,02 mm.

8. Testowanie i optymalizacja pleśni

• Kontrole przebiegu próbnego :

• Zrównoważone wypełnienie?

• Płynne wyrzucenie?

• Flash czy zlew ślady?

• Regulacja T0 → T1 :

• Zmodyfikuj rozmiar bramki, chłodzenie lub układ wyrzutu.

9. Konserwacja i opieka

• Regularne utrzymanie :

• Czyste filary prowadzące, smaruj szpilki wyrzutni co 50 000 cykli.

• Zastosuj inhibitor rdzy podczas przechowywania.

10. Kontrola kosztów

• Uproszczenie konstrukcji : Zmniejsz suwki/podnośniki (każdy dodaje ~ 30% kosztów).

• Standaryzuj komponenty : Użyj standardowych podstaw form (np. Futaba, DME).

Typowe błędy i poprawki projektowe

Wniosek

Dobrze zaprojektowana forma wtrysku równoważy funkcjonalność, koszt i długowieczność :

1. Analiza wstępna : Zrozumieć potrzeby części i materialne.

2. Zoptymalizowana struktura : inteligentny bramkowanie, chłodzenie i wyrzucenie.

3. Synergia procesu : wyrównać konstrukcję formy do parametrów wtrysku.

Studium przypadku : komponent samochodowy ulepszony chłodzenie, czas cyklu cięcia od 40s → 28s , oszczędzając 50 000 $ rocznie !
