Królestwo niewiarygodnie małego: formowanie wtryskowe z tolerancją ± 0,005 mm

Witamy w najnowocześniejszej technologii produkcji tworzyw sztucznych, gdzie precyzja nie jest tylko celem – jest absolutną koniecznością. Mówimy o formowaniu wtryskowym z tolerancją ± 0,005 mm (5 mikronów lub 0,0002 cala), co stanowi specyfikację, która przesuwa granice możliwości materiałów polimerowych.

Co naprawdę oznacza ± 0,005 mm?

Aby spojrzeć na to z innej perspektywy:

• 10 razy cieńszy niż ludzki włos (zwykle 70-100 mikronów)

• Porównywalna z dokładnością pozycjonowania sprzętu do litografii półprzewodnikowej

• Sfera, w której materiałoznawstwo spotyka się z nanotechnologią

To nie jest standardowe formowanie wtryskowe. Jest to mikroformowanie lub formowanie ultraprecyzyjne – wyspecjalizowana dyscyplina służąca branżom, w których awaria nie wchodzi w grę.

Branże, które wymagają tej precyzji

1. Optyka i fotonika

Tutaj znajdują się najbardziej wymagające aplikacje. Każde odchylenie wymiarowe powoduje błędne obliczenie ścieżki światła, zniekształcenie obrazu lub utratę sygnału.

Zastosowania w świecie rzeczywistym:

• Tulejki ferruli światłowodowych: Ceramiczne (często cyrkonowe) elementy wyrównujące włókna optyczne wymagają koncentryczności otworów i kontroli średnicy w zakresie ± 1 mikrona, aby zminimalizować utratę sygnału na połączeniach.

• Układy soczewek do komunikacji LiDAR i optycznej: Dokładność profilu powierzchni i jednolitość podziałki bezpośrednio determinują wydajność systemu.

• Obiektywy aparatów w smartfonach: wieloelementowe soczewki asferyczne, których wykończenie powierzchni osiąga gładkość na poziomie nanometrów.

2. Nauki medyczne i przyrodnicze

Gdzie mikrony oddzielają sukces od powikłań w interwencjach medycznych.

Zastosowania w świecie rzeczywistym:

• Chipy mikroprzepływowe do diagnostyki przyłóżkowej: Tolerancje szerokości i głębokości kanału kontrolują dynamikę płynu w celu precyzyjnych testów biologicznych.

• Komponenty do małoinwazyjnych narzędzi chirurgicznych: Części do systemów wprowadzania stentów sercowo-naczyniowych lub instrumentów okulistycznych, gdzie rozmiar i precyzja mają kluczowe znaczenie.

• Mechanizmy pompy insulinowej: Miniaturowe koła zębate i śruby pociągowe dostarczające precyzyjne dawki leków.

3. Półprzewodniki i elektronika

W miarę kurczenia się urządzeń ich wewnętrzne elementy muszą podążać za nimi z niezwykłą precyzją.

Zastosowania w świecie rzeczywistym:

• Gniazda i złącza testowe układów scalonych: Współpłaszczyznowość i rozmieszczenie pinów na poziomie mikronów zapewniają niezawodny kontakt z funkcjami obwodów w nanoskali.

• Złącza typu płytka-płytka w urządzeniach mobilnych: przy odstępach od 0,2 mm wymiary obudowy muszą być idealne, aby zapobiec zwarciom.

• Elementy dysku twardego: Zespoły zawieszenia głowic odczytu/zapisu.

4. Mechanika Precyzyjna

• Mikroprzekładnie do mechanizmów zegarków i mikrorobotyki: rozmiary modułów poniżej 0,1 wymagają dokładności profilu zębów porównywalnej z metalowymi zębatkami.

• Elementy przyrządów metrologicznych: Części do mikrometrów, mierników i zespołów czujników.

Trójca technologiczna, dzięki której jest to możliwe

Osiągnięcie tego poziomu precyzji wymaga doskonałego dopasowania trzech kluczowych elementów:

1. Mistrzostwo materialne

Standardowe żywice tego nie przetną. Materiały do ​​wyboru to:

• Polimery ciekłokrystaliczne (LCP): wyjątkowo niski, przewidywalny skurcz

• Siarczek polifenylenu (PPS): Doskonała stabilność wymiarowa w wysokich temperaturach

• Mieszanki o dużej zawartości szkła (50-65%): Minimalny, izotropowy skurcz

• PEEK i PEI: Do zastosowań medycznych i wysokotemperaturowych

Materiały te muszą mieć taką samą konsystencję w poszczególnych partiach, która skłoniłaby szwajcarskiego zegarmistrza do skinienia głowy z aprobatą.

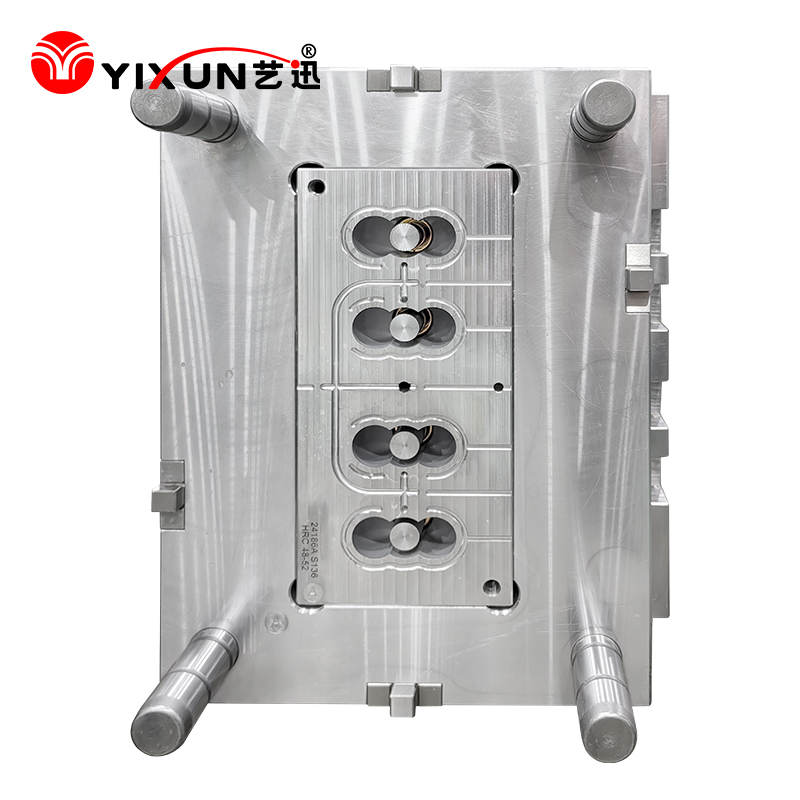

2. Doskonałość inżynierii form

Forma to nie tylko narzędzie — to precyzyjne narzędzie, które kosztuje 5–20 razy więcej niż konwencjonalne formy.

Kluczowe cechy:

• Materiały: Wysokiej jakości stale formierskie (S136, NAK80) o wyjątkowej polerowalności i stabilności termicznej

• Produkcja: Ultraprecyzyjna obróbka przy użyciu mikro-EDM, ablacji laserowej i toczenia diamentowego

• Kontrola temperatury: Wielostrefowe, szybko reagujące systemy utrzymujące jednorodność ±0,5°C

• Obróbka powierzchniowa: Powłoki DLC lub niklowanie w celu zapewnienia odporności na zużycie i właściwości antyadhezyjnych

3. Perfekcja procesu

• Maszyny: Prasy całkowicie elektryczne lub hybrydowe ze sterowaniem w pętli zamkniętej na każdej osi

• Środowisko: Produkcja w pomieszczeniach czystych z temperaturą ±1°C i kontrolą wilgotności ±5%.

• Monitorowanie: czujniki ciśnienia wnękowego, termografia w podczerwieni i SPC w czasie rzeczywistym

• Obróbka końcowa: Wyżarzanie odprężające w precyzyjnie kontrolowanych piecach

Wyzwanie pomiarowe

Weryfikacja takich tolerancji wymaga własnych inwestycji technologicznych:

• Współrzędnościowe maszyny pomiarowe (CMM) z sondami submikronowymi

• Komparatory optyczne i interferometry światła białego

• Skanery Micro-CT do wewnętrznej kontroli cech

• Laboratoria metrologiczne z kontrolowaną klimatyzacją są oddzielone od produkcji

Czy ±0,005 mm jest odpowiednie dla Twojego projektu?

Przed określeniem takich tolerancji należy zadać następujące krytyczne pytania:

1. Czy jest to funkcjonalnie konieczne? Czy ten wymiar naprawdę wpływa na wydajność, czy też sprytny projekt (pasowania zatrzaskowe, zgodne mechanizmy) może zapewnić potrzebną funkcję z mniejszymi tolerancjami?

2. Które funkcje naprawdę tego potrzebują? Zazwyczaj tylko 1-2 wymiary krytyczne wymagają tej precyzji. Oznacz je wyraźnie jako „KRYTYCZNE” na rysunkach.

3. Jaki jest rozmiar części? W przypadku elementów o średnicy poniżej 10 mm może to być wykonalne. W przypadku części o średnicy powyżej 50 mm często jest to fizycznie niemożliwe ze względu na skumulowany skurcz materiału.

4. Jaki jest budżet? Przygotuj się na:

• Koszty oprzyrządowania: 50 000 USD - 500 000 USD+

• Koszty części: 10-100x konwencjonalne formowanie wtryskowe

• Czas realizacji: 3-6 miesięcy na rozwój

• Ilości minimalne: często w tysiącach, aby uzasadnić konfigurację

Przyszłość ultraprecyzyjnego formowania

Obserwujemy ekscytujące wydarzenia:

• Wykrywanie w formie i adaptacja procesu oparta na sztucznej inteligencji w celu korekty w czasie rzeczywistym

• Mikroformowanie wielu materiałów łączące sztywne i elastyczne polimery

• Biodegradowalne polimery spełniające wymagania precyzji medycznej

• Produkcja przyrostowa wkładek do form z chłodzeniem konforemnym dla lepszej kontroli termicznej

Wniosek

Formowanie wtryskowe z tolerancją ±0,005 mm stanowi szczyt przetwarzania polimerów — połączenie nauki o materiałach, inżynierii precyzyjnej i skrupulatnej kontroli procesu. Chociaż nie w przypadku każdego projektu, umożliwia technologie, które zmieniają nasz świat: szybszą komunikację, medycynę minimalnie inwazyjną i coraz potężniejszą mikroelektronikę.

Dla tych, którzy wyruszają w tę dziedzinę, sukces wynika z wczesnej współpracy ze specjalistami, realistycznych oczekiwań i szacunku dla ogromnych wyzwań technicznych, jakie się z tym wiążą. W świecie ultraprecyzyjnego formowania nie ma miejsca na przybliżenia – wystarczy perfekcja.
