Krytyczne link: jak wtryskowe wielkość maszyny i liczba wnęki pleśni określa Twój sukces

Podstawowa koncepcja: popyt vs. podaż

Pomyśl o tym w ten sposób:

• Liczba wnęki jest popytem . Dyktuje całkowitą „obciążenie ” umieszczone na maszynie do listwy.

• Rozmiar maszyny to zasilanie . Musi zapewnić wystarczającą „pojemność ”, aby zaspokoić to zapotrzebowanie.

Jeśli podaż nie może zaspokoić popytu, projekt się nie powiedzie. Jeśli podaż znacznie przekracza popyt, marnujesz pieniądze. Zbadajmy trzy kluczowe obszary, w których odtwarza się ten związek podofikowany.

1. Siła zacisku (najważniejszy czynnik)

Podstawową rolą zacisku maszyny jest trzymanie pleśni zamkniętej w stosunku do ogromnego ciśnienia wstrzyknięcia stopionego tworzywa sztucznego. Wymagana siła zacisków (w tonach) jest wprost proporcjonalna do całkowitego rzutowanego obszaru plastiku wewnątrz formy.

Formuła:
Wymagana siła zacisków> (Pojedyncza wnęka rzutowana powierzchnia × Liczba wnęk + obszar biegacza) × Ciśnienie w jamie

Wpływ liczby wnęki:
Dodanie wnęki mnoży całkowity prognozowany obszar. Dlatego wymagana siła zacisków wzrasta liniowo. Forma 4-wkładkowa będzie wymagała około czterokrotnie większej siły zacisku formy 1-watowej (plus system biegaczy).

• Maszyna za mała: zacisk nie może utrzymać blokady formy, powodując błysk (nadmiar plastiku na linii rozbijającej), uszkodzenie pleśni i zagrożenia bezpieczeństwa.

• Maszyna zbyt duża: niepotrzebnie wysokie zużycie energii i wyższe stawki maszynowe, dzięki czemu twoje części są droższe.

2. Objętość wtrysku (pojemność strzału)

Maszyna musi być w stanie wstrzykiwać wystarczającą ilość plastiku, aby całkowicie wypełnić wszystkie wnęki i system biegaczy.

Formuła:
pojemność maszyny × gęstość materiału × współczynnik bezpieczeństwa (0,7-0,8)> (masa części × liczba wnęk + waga biegacza)

Wpływ liczby wnęki:
całkowita masa strzału jest sumą wag wszystkich części i biegaczy. Więcej wnęk oznacza wyższą całkowitą masę strzału.

• Maszyna zbyt mała: powoduje krótkie ujęcia (niekompletnie wypełnione części), ponieważ maszyna fizycznie nie może wstrzykiwać wystarczającej ilości materiału.

• Maszyna za duża: duża średnica śruby zaprojektowana do dużych strzałów może powodować degradację materiałów (spalanie) w małych ujęciach. Zbyt długo plastik siedzi w przegrzanej lufie, co prowadzi do osłabionych części i wad.

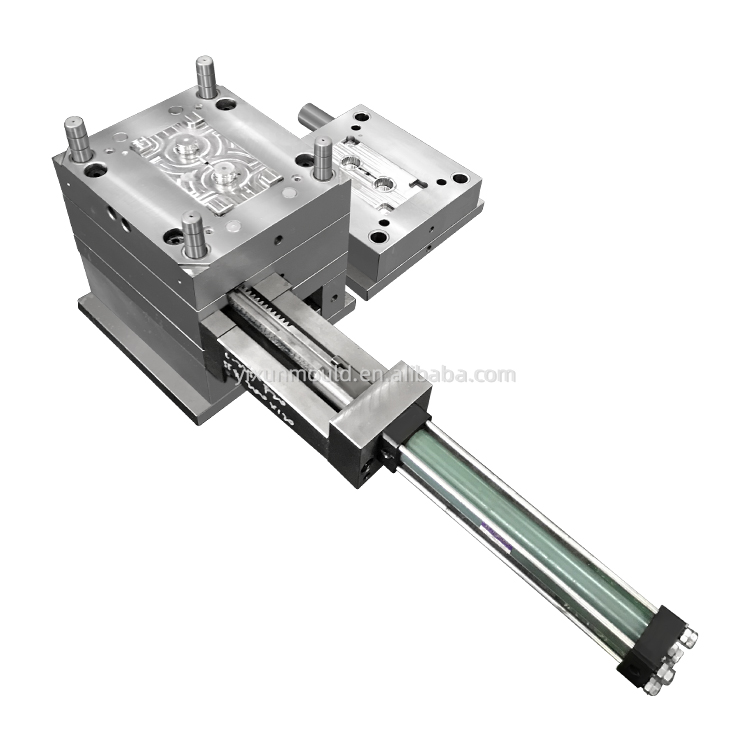

3. Wymiary pleśni (dopasowanie fizyczne)

Forma musi fizycznie pasować do maszyny.

• Odległość paska do wiązania: szerokość i wysokość pleśni muszą przejść przez przestrzeń między prętami wiązania maszyny.

• Grubość pleśni: pleśń musi znajdować się w minimalnym i maksymalnym zakresie grubości pleśni.

• Rozmiar płyty: pleśń powinna być bezpiecznie zamontowana na płytach maszyny.

Wpływ liczby wnęki: formy wielokrotności są zwykle większe i cięższe. Forma 32-kavita będzie znacznie większa niż 2-klocka formy dla tej samej części, wymagającą maszyny o większym odstępach od paska do wiązania.

Ramy decyzyjne: dwa popularne scenariusze

Scenariusz 1: Projektowanie formy dla istniejącej maszyny

Jest to podejście oparte na ograniczeniach. Znasz granice swojej maszyny (np. 300-tonowy zacisk, pojemność 800 g).

• Cel: Maksymalizuj wydajność w możliwościach maszyny.

• Proces:

1. Oblicz rzutowany obszar i wagę jednej części.

2. Użyj wzoru siły zaciskowej, aby obliczyć maksymalną możliwą liczbę wnęk.

3. Sprawdź, czy całkowita masa strzału dla tej liczby wnęki wynosi ~ 80% pojemności maszyny.

4. Upewnij się, że wynikowy rozmiar formy będzie pasował do maszyny.

• Wynik: Dostajesz optymalną liczbę wnęki, która w pełni wykorzystuje istniejącą maszynę, nie przekraczając jej granic.

Scenariusz 2: Wybór maszyny i formy do nowego produktu

Jest to podejście optymalizacyjne. Zaczynasz od zera z nowym projektem części.

• Cel: Znajdź najbardziej opłacalne rozwiązanie w ciągu życia produktu.

• Proces:

• Opcja A (niska liczba wnęki): Forma 2-klawetyczna na małej (150-tonowej) maszynie. Plusy: niższe inwestycje maszyn, niższe koszty energii. Wady: Niższe wyjście na cykl może wymagać większej liczby maszyn do spełnienia objętości.

• Opcja B (wysoka liczba wnęki): 8-klocka na dużej (600-tonowej) maszynie. Plusy: Wysoka moc wyjściowa na cykl, niższy koszt na część (czas pracy i czas cyklu jest amortyzowany). Minusy: Wysoka początkowa inwestycja w maszynę i pleśń, wyższy koszt energii.

1. Analizuj wolumen produkcji: jaki jest wymagany roczny wynik?

2. Oceń opcje:

3. Przeprowadź analizę kosztów: porównaj całkowity koszt na część dla każdego scenariusza, w tym amortyzację maszyny, energię, pracę i konserwację.

• Wynik: Wybierasz liczbę wnęki i rozmiar maszyny, który zapewnia wymaganą objętość przy najniższym całkowitym koszcie na część.

Niezależnie od wielkości: krytyczny problem jakości

Dopasowanie wielkości i liczby wnęki to nie tylko zdolności produkcyjne; Chodzi również o kontrolę jakości. Formy wielokrotności wymagają wyższego poziomu wydajności z maszyny do formowania wtryskowego.

• Równoważenie przepływu: zapewnienie równomiernego przepływu plastiku do wszystkich wnęk stanowi poważne wyzwanie w projektowaniu pleśni. Nierównowaga może powodować zmiany masy części, wielkości i siły.

• Precyzja maszyny: większa maszyna musi mieć precyzyjną kontrolę wtrysku (wieloetapowe prędkość/profilowanie ciśnienia), aby zrekompensować niewielkie nierównowagę i zapewnić spójne napełnianie i pakowanie w każdej wnęce. Stara, słabo kontrolowana duża maszyna może wytwarzać wysoką szybkość złomu w formie wielokrotności.

Wniosek: nierozłączne partnerstwo

Zależność między rozmiarem maszyny do formowania wtryskowego a liczbą wnęki pleśni nie jest sekwencyjnym wyborem, ale równaniem jednoczesnym. Nie możesz zdecydować jednego bez podjęcia decyzji o drugim.

Kluczowe wyniki:

• Liczba wnęki jest mnożnikiem, który bezpośrednio określa wymagany minimalny rozmiar maszyny.

• Obliczanie siły zacisku jest najważniejszym krokiem w procesie selekcji.

• Celem nigdy nie jest tylko największa maszyna ani większość wnęk, ale najbardziej ekonomiczna kombinacja, która niezawodnie spełnia wymagania dotyczące jakości i wielkości.
