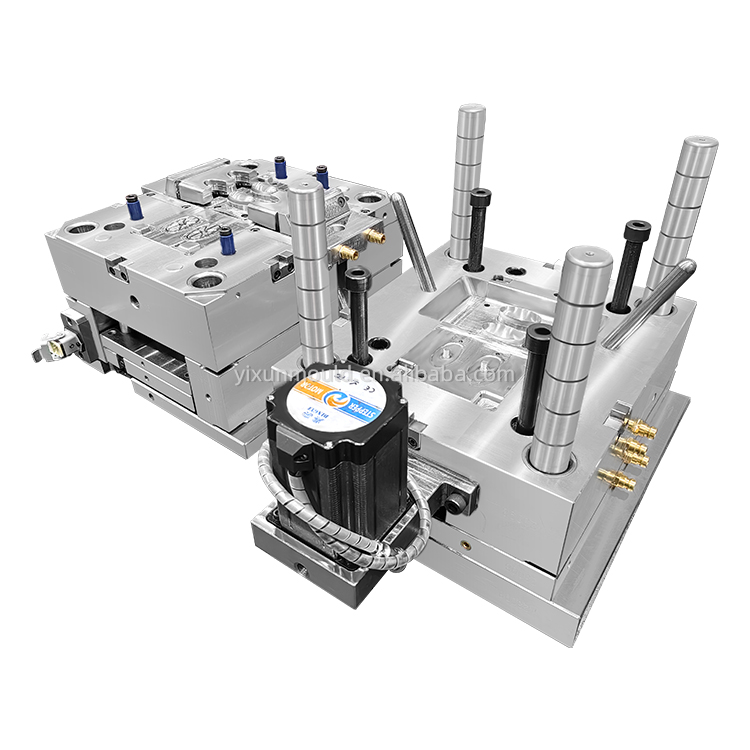

Materiał PP Forma wtryskowa z tworzywa sztucznego Różne wnęki

1. Co to jest powierzchnia VDI?

VDI oznacza Verein Deutscher Ingenieure (Stowarzyszenie Niemieckich Inżynierów). Organizacja ta stworzyła zestaw standardów, a w świecie produkcji form kluczową jest norma VDI 3400. Jest to norma określająca jakość i teksturę formowanych powierzchni z tworzyw sztucznych.

Powierzchnia VDI to teksturowana powierzchnia stali na formie (zwykle tworzonej za pomocą obróbki EDM – obróbka elektroerozyjna), która zapewnia spójne, matowe lub ziarniste wykończenie końcowej części z tworzywa sztucznego. Nie jest to błyszczące, polerowane wykończenie.

Pomyśl o powierzchni wysokiej klasy obudowy blendera, panelu sterowania zmywarki lub wnętrzu lodówki. To miękkie w dotyku, nieodblaskowe i lekko szorstkie wykończenie jest często teksturą VDI.

VDI 3400 to skala, zwykle od VDI 0 (najgładsza) do VDI 45 (najbardziej szorstka).

• VDI 0-15: Bardzo delikatne, prawie satynowe wykończenie. Trudno odróżnić go od pasty polerskiej o wysokim ziarnie.

• VDI 18-27: Najpopularniejszy asortyment urządzeń. Zapewnia dobrą równowagę między ukrywaniem odcisków palców, drobnych zadrapań i linii przepływu.

• VDI 30-45: Grubsze, bardziej wyraźne ziarno. Używane w celu uzyskania bardziej technicznego lub „przyczepnego” wyczucia.

2. Dlaczego powierzchnia VDI jest używana specjalnie w urządzeniach?

Producenci urządzeń wybierają tekstury VDI z kilku kluczowych powodów:

1. Spójność estetyczna: zapewnia jednolite, nieodblaskowe matowe wykończenie, które jest uważane za wysokiej jakości i nowoczesne. Ukrywa „plastikowy” wygląd.

2. Ukrywa wady produkcyjne: to ogromna zaleta. Tekstury VDI doskonale maskują:

• Linie przepływu: Linie spawania w miejscach styku stopionego tworzywa sztucznego wewnątrz formy.

• Ślady zlewu: Wgłębienia spowodowane nierównym chłodzeniem.

• Ślady sworznia wypychacza: Małe skazy spowodowane kołkami wypychającymi część.

• Pozostałość po bramie: Mały ślad w miejscu, w którym plastik wszedł do części.

3. Ukrywa wady użytkowe: skutecznie maskuje odciski palców, drobne zadrapania i kurz, co ma kluczowe znaczenie w przypadku często dotykanych produktów, takich jak lodówki, kuchenki mikrofalowe i pralki.

4. Lepszy chwyt: powierzchnia o lekko teksturowanej powierzchni jest mniej śliska niż błyszcząca.

5. Tożsamość marki: Wiele marek urządzeń ma określoną klasę VDI (np. VDI 21 lub VDI 24) jako część języka projektowania, aby zapewnić spójny wygląd i charakter wszystkich linii produktów.

3. Część „Forma”: Jak powstaje forma VDI?

Tworzenie formy z powierzchnią VDI jest procesem specjalistycznym. Nie wymaga ręcznego polerowania ani piaskowania dla uzyskania ostatecznej tekstury.

Podstawową metodą jest teksturowanie EDM (erozja iskrowa):

1. Przygotowanie podstawy formy: Rdzeń formy i wnęka są najpierw obrabiane w celu uzyskania bardzo wysokiej jakości wykończenia (często drobnego polerowania).

2. Elektroda EDM: Tworzona jest specjalna elektroda. Powierzchnia tej elektrody ma odwrotność pożądanej tekstury VDI.

3. Proces teksturowania: Elektrodę dociska się do stali formy w maszynie EDM. Kontrolowane wyładowanie elektryczne (iskra) powoduje erozję powierzchni stali, doskonale przenosząc teksturę z elektrody na formę.

4. Wykończenie: Po obróbce EDM formę można poddać lekkiemu ręcznemu polerowaniu w celu usunięcia wszelkich mikroskopijnych „ogonów” pozostałych po iskrach, ale należy to zrobić ostrożnie, aby nie zmienić tekstury.

4. Kluczowe uwagi przy projektowaniu formy VDI do urządzeń

Kiedy inżynier projektuje formę przeznaczoną do powierzchni VDI, musi uwzględnić następujące kwestie:

• Kąty pochylenia: Jest to niezwykle istotne. Teksturowane powierzchnie powodują większe tarcie, co utrudnia wyrzucenie części z formy. Dlatego wymagane są znacznie większe kąty pochylenia (1,5° do 3° lub więcej na stronę) w porównaniu do polerowanej formy (która może potrzebować tylko 0,5°). Niewystarczający ciąg spowoduje „zatarcie” lub zarysowanie części podczas wyrzucania, niszcząc teksturę i potencjalnie uszkadzając formę.

• Linie podziału: Tekstura sprawi, że wszelkie przesunięcia na linii podziału (w miejscu styku dwóch połówek formy) będą bardzo widoczne. Wymagana jest wyjątkowa precyzja w produkcji form.

• Wybór materiału: tworzywo sztuczne ma znaczenie. Materiały takie jak ABS, mieszanka ABS/PC i PP są bardzo popularne i dobrze przyjmują tekstury VDI. Tekstura może również wpływać na postrzegany kolor plastiku.

• Koszt: Teksturowanie VDI zwiększa koszt formy. Elektrody EDM i czas pracy maszyny są drogie. Jednak na dłuższą metę często pozwala zaoszczędzić pieniądze, zmniejszając odsetek odrzutów z powodu widocznych defektów.

Streszczenie

Krótko mówiąc, forma powierzchniowa VDI do urządzeń to precyzyjne narzędzie przeznaczone do produkcji części z tworzyw sztucznych o specyficznym, wysokiej jakości, pozbawionym połysku wykończeniu, które jest trwałe, atrakcyjne i funkcjonalnie lepsze w przypadku produktów codziennego użytku gospodarstwa domowego.
