Mechanizmy łączenia metodą overmoldingu: blokada mechaniczna a wiązanie chemiczne

1. Co to jest mechaniczne łączenie blokad?

Podstawowe zalety blokady mechanicznej

• Bardzo szeroka kompatybilność materiałowa Blokada mechaniczna nie jest ograniczona kompatybilnością materiałową. Doskonale rozwiązuje problem łączenia chemicznie niezgodnych kombinacji materiałów, których nie można skleić w sposób naturalny, takich jak guma na siatce filtracyjnej ze stali nierdzewnej, TPE na POM (Delrin), silikon na stopie aluminium i PP na nylonowych konstrukcjach kompozytowych.

• Niezwykle stabilna i długoterminowa niezawodność Fizyczne struktury okluzyjne nie będą się starzeć, zawodzić ani rozkładać pod wpływem wysokiej temperatury, cyklicznych zmian temperatur, zanurzenia w wilgoci, korozji chemicznej lub długotrwałego starzenia się na zewnątrz. Siła wiązania pozostaje stała przez cały okres użytkowania produktu.

• Niska czułość procesu i wysoka wydajność Blokada mechaniczna jest tolerancyjna na niewielkie wahania produkcji. Pozostałości środka antyadhezyjnego, niewielki kurz powierzchniowy, wilgoć lub drobne plamy oleju nie spowodują całkowitego rozwarstwienia. Doskonale nadaje się do masowej produkcji i rygorystycznych wymagań dotyczących stabilności jakości.

• Bezpieczny i kontrolowany tryb awarii Poddana działaniu ekstremalnej siły ciągnącej lub siły ścinającej, formą awarii jest lokalne rozdarcie miękkiego materiału , a nie ogólne złuszczanie na dużej powierzchni. Produkt nigdy się całkowicie nie rozdzieli, co znacznie poprawia bezpieczeństwo i trwałość produktu.

• Brak zależności od specjalnych gatunków materiałów. Nie ma potrzeby zakupu drogich, specjalnych tworzyw sztucznych o właściwościach wiążących lub modyfikowanych elastomerów. Zwykłe materiały klasy przemysłowej mogą osiągnąć stabilne formowanie złożone poprzez konstrukcję konstrukcyjną.

Wady i ograniczenia blokady mechanicznej

• Wymaga dedykowanego projektu konstrukcyjnego. Podłoże musi posiadać podcięcia, otwory lub rowki, co zwiększa trudność opracowania produktu. W przypadku części kosmetycznych o wysokim połysku na całej powierzchni nie można zastosować widocznych struktur retencyjnych, co ogranicza scenariusze zastosowań.

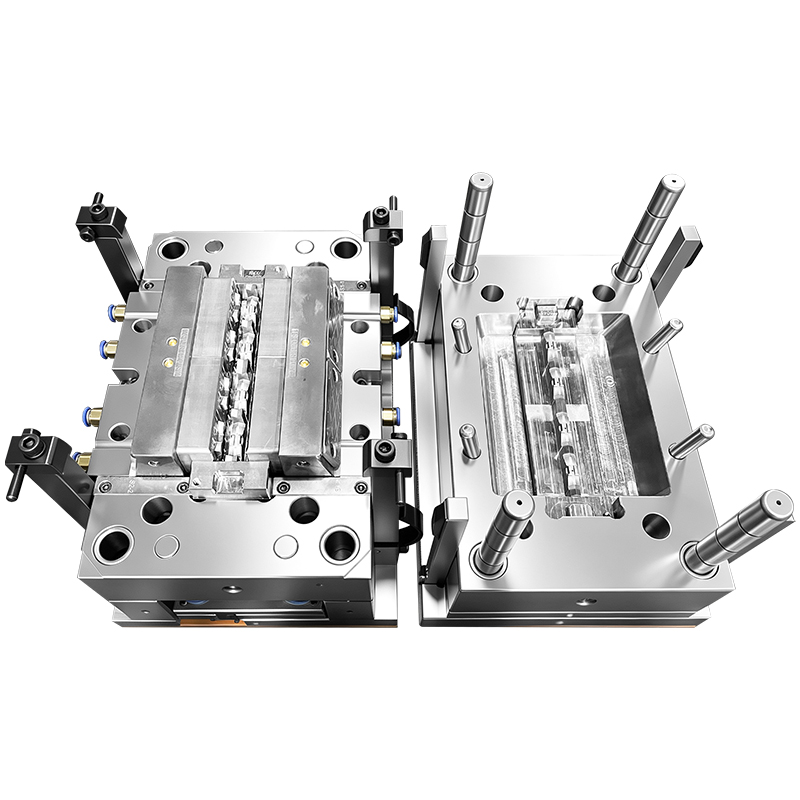

• Wyższe koszty produkcji form Konstrukcje z podcięciami wymagają mechanizmów suwakowych, podnośników lub skomplikowanego dzielenia wkładek w formie. Struktura formy jest bardziej skomplikowana, cykl przetwarzania jest dłuższy, a koszt oprzyrządowania jest znacznie wyższy niż w przypadku zwykłych form płaskich.

• Na styku materiałów występują mikroszczeliny. Ponieważ pomiędzy dwoma materiałami nie zachodzi fuzja molekularna, na styku materiału pozostają maleńkie, niewidoczne szczeliny. Para wodna, olej i drobny pył mogą przenikać wzdłuż styku, powodując słabszą wodoodporność i uszczelnienie w porównaniu ze strukturami wiążącymi się chemicznie.

• Siła wiązania zależy całkowicie od projektu konstrukcyjnego. Jeśli położenie otworu jest zbyt małe, głębokość podcięcia jest niewystarczająca lub układ mocowania jest nierozsądny, miękki materiał zostanie oderwany podczas montażu lub użytkowania przez klienta, co spowoduje częściowe uszkodzenie.

2. Co to jest wiązanie chemiczne?

Podstawowe zalety wiązań chemicznych

• Interfejs o zerowej szczelinie i doskonałym działaniu uszczelniającym. Fuzja molekularna eliminuje przerwy na styku. Te dwa materiały są ściśle połączone jako całość, zapewniając doskonałą wodoodporność, pyłoszczelność i ochronę przed przenikaniem. Jest to główna metoda łączenia precyzyjnych uszczelek, wodoodpornych części urządzeń gospodarstwa domowego i komponentów płynów medycznych.

• Brak konieczności stosowania skomplikowanych struktur retencyjnych Powierzchnię produktu można zaprojektować jako w pełni gładką powierzchnię kosmetyczną bez dziur i podcięć, która spełnia wysokie wymagania dotyczące wyglądu sprzętu AGD, elektroniki użytkowej i obudów urządzeń inteligentnych.

• Doskonała wytrzymałość na odrywanie i odporność na ścinanie W ramach kwalifikowanych procesów produkcyjnych, chemiczne wiązanie molekularne zapewnia silniejszą ogólną przyczepność niż czysto mechaniczne blokowanie struktury, przy równomiernym przenoszeniu naprężeń i braku lokalnej koncentracji naprężeń.

• Prostsza konstrukcja formy Bez projektowania suwaków i mechanizmów podcięć trudność przetwarzania formy jest niska, koszty konserwacji są niskie, a cykl formowania jest szybszy.

Wady i ryzyko wiązań chemicznych

• Ścisła zależność od kompatybilności gatunku materiału Wiązania chemicznego nie można osiągnąć poprzez proste dopasowanie kategorii materiałów. Należy stosować specjalne modyfikowane gatunki wiążące . Nawet popularne materiały, takie jak TPE, TPU i LSR, całkowicie nie będą wiązać się, jeśli zostaną użyte zwykłe gatunki ogólnego przeznaczenia.

• Niezwykle wrażliwy na środowisko produkcyjne Powierzchniowe plamy oleju, odciski palców, kurz, resztki środka antyadhezyjnego do pleśni, niedostateczne wysuszenie cząstek tworzywa sztucznego, niestabilna temperatura formy i niewystarczająca temperatura stopu będą bezpośrednio powodować rozwarstwianie i łuszczenie się na dużej powierzchni.

• Wiązania chemiczne starzeją się i zanikają z biegiem czasu Długotrwała praca w wysokiej temperaturze, naprzemienne cykle zimne i gorące oraz wilgotne środowisko powodują zmęczenie i degradację wiązań molekularnych. Siła wiązania stopniowo maleje wraz z żywotnością, a ryzyko odrywania wzrasta w późniejszym etapie.

• Niebezpieczny tryb całkowitej awarii Gdy połączenie międzyfazowe ulegnie uszkodzeniu z powodu starzenia się lub problemów procesowych, oba materiały odkleją się integralnie na dużym obszarze , powodując całkowitą awarię produktu.

• Dodatkowe koszty procesu w przypadku wyrobów gumowych Guma i silikon na metalu wymagają procesów natryskiwania podkładu, wypalania i dopasowywania wulkanizacji, co zwiększa procedury produkcyjne, koszty pracy i trudności w kontroli jakości.

3. Porównanie zawodowe: blokada mechaniczna a wiązanie chemiczne

4. Wytyczne dotyczące zastosowań branżowych i standardy projektowe DFM

Scenariusz 1: Czysta blokada mechaniczna (użycie obowiązkowe)

• Guma NBR/silikon na siatce filtra ze stali nierdzewnej (uszczelki filtrów urządzeń gospodarstwa domowego)

• TPE zamiast elementów konstrukcyjnych z twardego plastiku POM/PE

• Elastomer na stopie aluminium i wstawkach z żelaza

Scenariusz 2: Wiązanie czysto chemiczne (priorytet wyglądu i uszczelnienia)

• Miękkie w dotyku uchwyty z TPU/TPE i ABS/PC do urządzeń gospodarstwa domowego

• Samoprzylepny silikon LSR na precyzyjnych elementach uszczelniających PA/PBT

• Paski uszczelniające TPV over PP do zastosowań motoryzacyjnych i domowych

Scenariusz 3: Najlepsza praktyka branżowa — kombinacja podwójnego wiązania (najbardziej zalecana)

5. Wnioski końcowe
