Narzędzie do form wtryskowych tworzyw sztucznych do kolb dentystycznych i urządzeń chirurgicznych

I. Przegląd produktów: Rozwiązania w zakresie form do zastosowań stomatologicznych i chirurgicznych

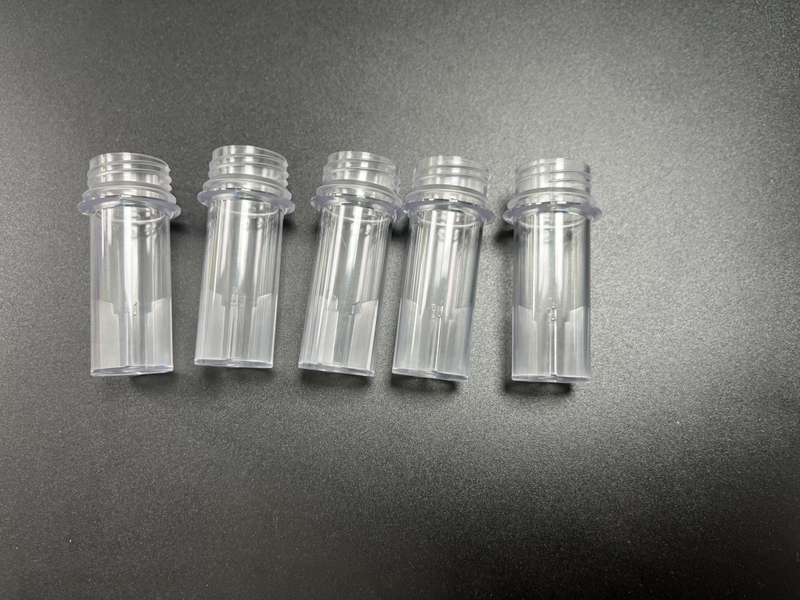

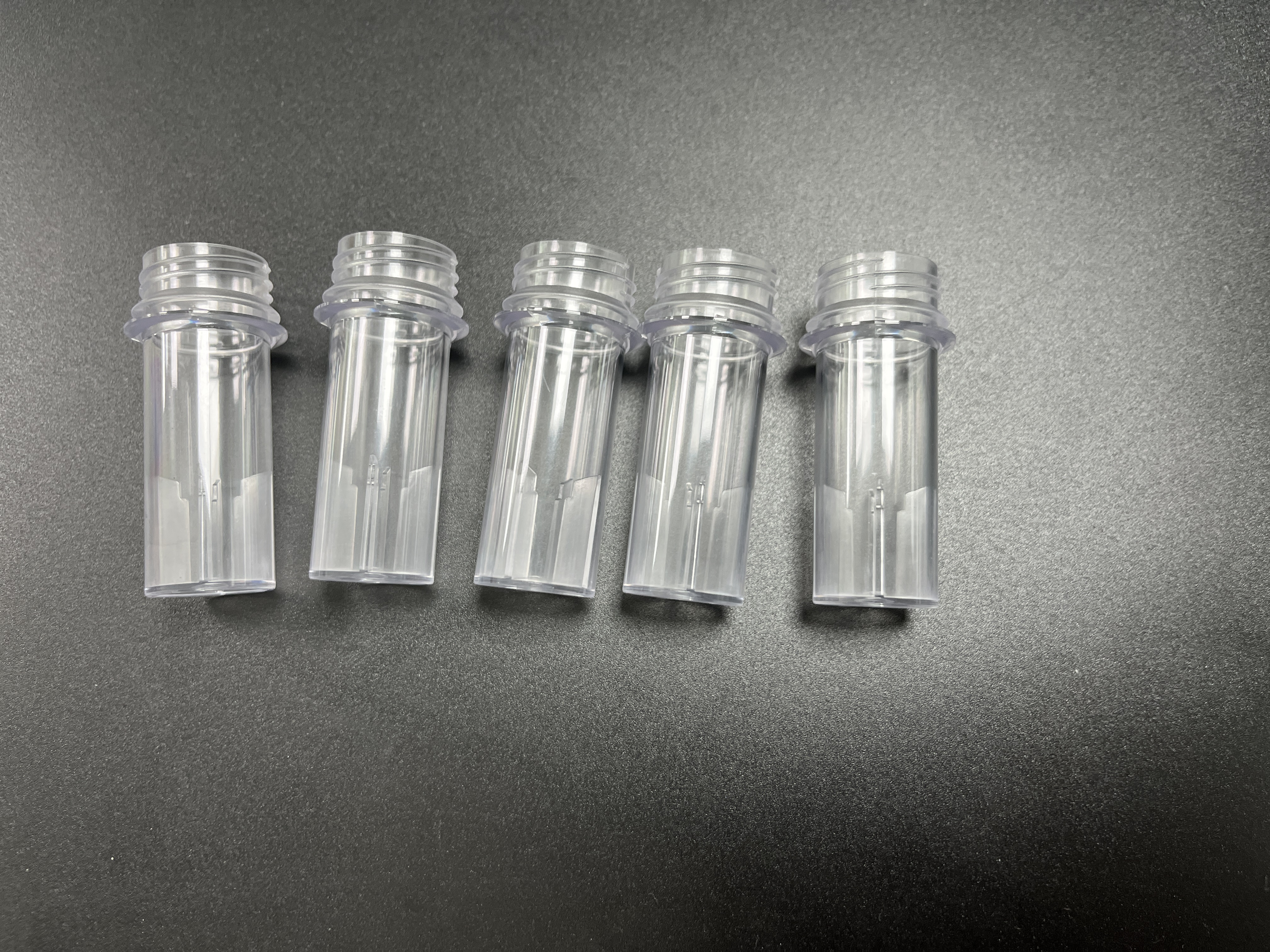

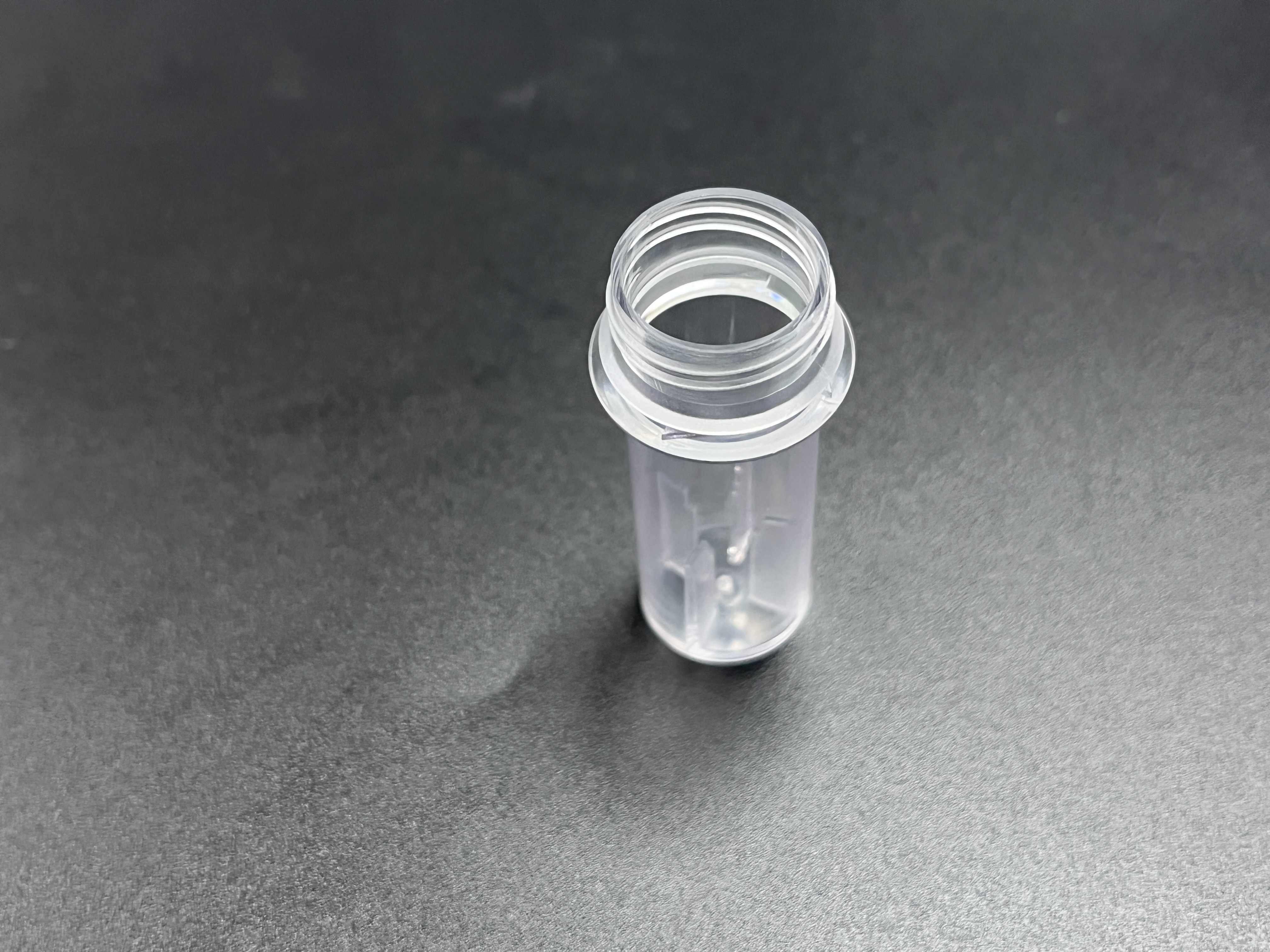

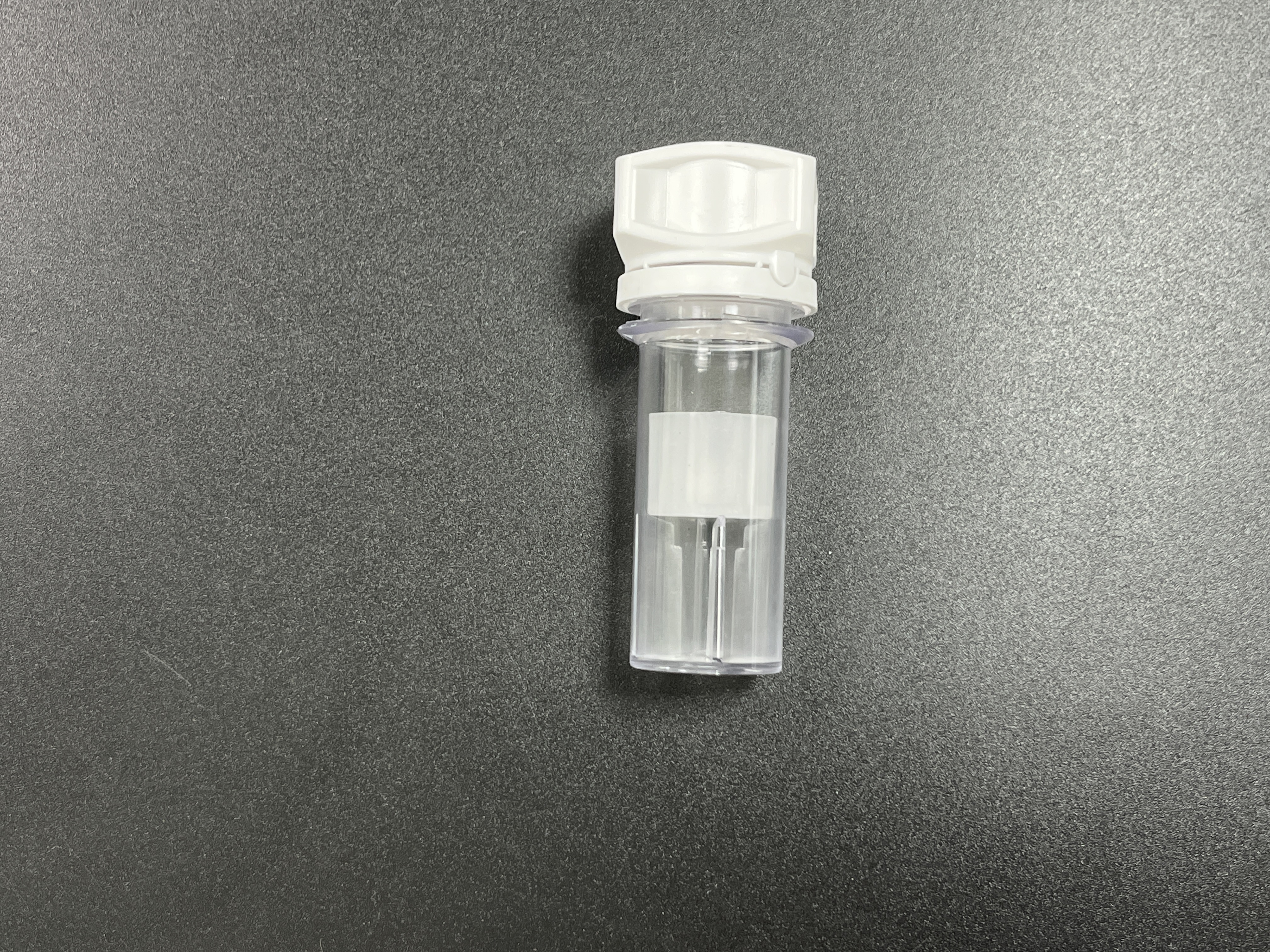

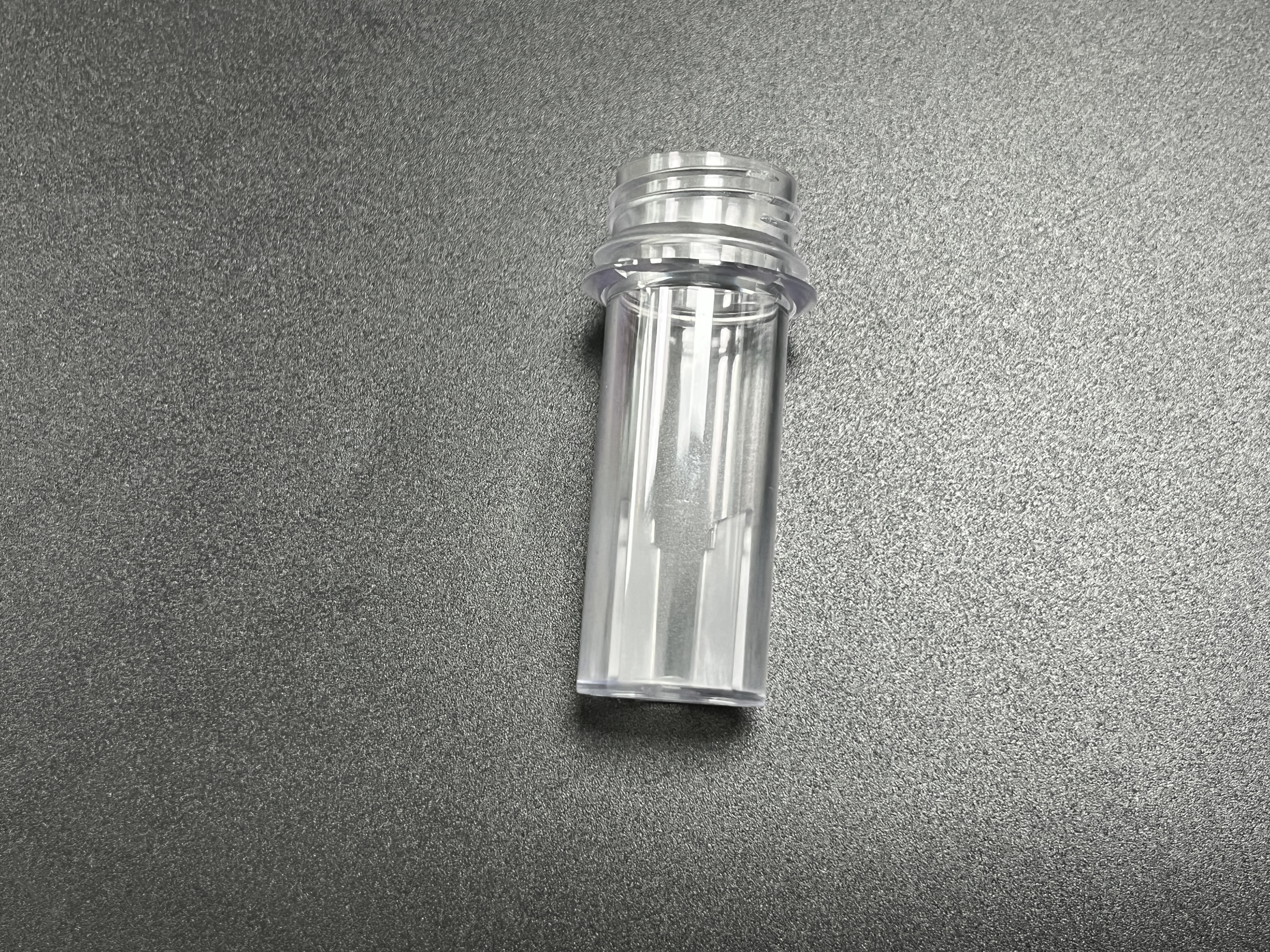

1. Formy do kolb dentystycznych

• Komponenty docelowe: Plastikowe kolby dentystyczne (do kompozytowych uzupełnień protetycznych, mostów na implantach i licowania podbudów z tlenku cyrkonu).

• Kluczowe cechy formy:

• Precyzyjne wnęki na kołki pozycjonujące, przezroczyste części górne i płynnie działające konstrukcje śrubowe (zapewniają stabilne mocowanie połówek kolb).

• Polerowane na lustro (Ra ≤ 0,05 μm), aby spełnić wymagania kolby dentystycznej w zakresie wysokiej przezroczystości i gładkiej powierzchni.

• Kompatybilny z PC, PP i PEI klasy medycznej (odporny na sterylizację w autoklawie i chemikalia dentystyczne).

2. Formy do urządzeń chirurgicznych

• Komponenty docelowe: Części plastikowe do minimalnie inwazyjnych narzędzi chirurgicznych (np. uchwyty narzędzi, zamki typu Luer, obudowy kanałów wewnętrznych).

• Kluczowe cechy formy:

• Kontrola tolerancji na poziomie mikrona (±0,003 mm) dla skomplikowanych struktur, takich jak kanały wewnętrzne o grubości 0,3 mm i cienkie ściany o grubości 0,5 mm.

• Wzmocniona konstrukcja wnęki z żebrami/klinami (60% grubości głównej ścianki) w celu zwiększenia wytrzymałości części bez zwiększania ciężaru.

• Kompatybilny z PEEK, ABS klasy medycznej i tworzywami sztucznymi wzmocnionymi 316L (biokompatybilne, odporne chemicznie i odporne na sterylizację).

II. Zalety formy rdzeniowej: Zaprojektowana z myślą o rygorach medyczno-dentystycznych

1. Bezkompromisowa precyzja i biokompatybilność

• Dokładność wymiarowa: wykorzystuje w pełni twardą stal nierdzewną S136 i 5-osiową obróbkę CNC, zapewniając tolerancję wnęki ± 0,003 mm.

• Gwarancja biokompatybilności: Powierzchnie form są odporne na korozję (powłoka PVD) i wolne od pozostałości, co zapobiega zanieczyszczeniu tworzyw medycznych (zawartość metali ciężkich < 0,1 ppm).

• Odporność na sterylizację: Formy są zoptymalizowane pod kątem materiałów wytrzymujących sterylizację w autoklawie (134 ℃) i gazie EtO, bez deformacji po ponad 500 cyklach.

2. Wydajne i wolne od wad formowanie

• Jednolity układ chłodzenia: wydrukowane w 3D konforemne kanały chłodzące dopasowują się do konturów części, zmniejszając różnice temperatur pomiędzy wnękami o 40% i eliminując wypaczenia.

• Kontrola linii spawania: Zoptymalizowane rozmieszczenie przewężek (poprzez symulację przepływu formy) zapewnia kąt płynięcia stopu > 135°, minimalizując widoczne linie spawania na krytycznych powierzchniach.

• Wysoka pojemność i trwałość: opcje z wieloma komorami (2–16 komór) do produkcji na dużą skalę; żywotność formy osiąga 1–3 miliony cykli w przypadku stali narzędziowej odpornej na zużycie.

3. Zgodność branżowa i identyfikowalność

• Certyfikaty: Procesy produkcyjne zgodne z normą ISO 13485 i MDR UE.

• Pełna identyfikowalność: zapewnia certyfikaty materiałowe (COA), raporty z analizy przepływu formy i zapisy testów próbnych na potrzeby audytów regulacyjnych.

III. Projektowanie form i optymalizacja procesu

1. Kluczowe rozważania projektowe

• Kąty pochylenia: 1–2° na powierzchniach pionowych (2–3° w przypadku obszarów teksturowanych), aby zapewnić łatwe wyjmowanie z formy bez uszkodzenia części.

• Obsługa podcięć: Hydrauliczne suwaki i podnośniki tworzą złożone struktury (np. śruby do kolby dentystycznej, zamki typu Luer w narzędziach chirurgicznych) bez defektów powstałych po formowaniu.

• System kanałów: Opcje gorących kanałów (Mold-Masters) zapewniają równomierną dystrybucję stopu, redukując straty materiału o 30%.

2. Zalecane parametry procesu wtrysku (PEEK dla wyrobów chirurgicznych)

IV. Scenariusze zastosowań

• Przemysł stomatologiczny: Kompozytowe kolby do licowania, formy do odbudowy implantów, rękojeści instrumentów dentystycznych.

• Urządzenia chirurgiczne: Obudowy narzędzi małoinwazyjnych, złącza typu Luer Lock, elementy chirurgicznych rurek ssących i osłony uchwytów narzędzi.

V. Personalizacja i wsparcie posprzedażowe

1. Opracowanie niestandardowej formy

• Adaptacja projektu: współpracuj z plikami części 3D, aby zoptymalizować strukturę formy (np. otwory wtryskowe kolby dentystycznej, wewnętrzne kanały urządzenia chirurgicznego).

• Dopasowanie materiałowe: Zalecane są tworzywa sztuczne klasy medycznej w oparciu o funkcjonalność komponentów (np. PEEK do sterylizacji w wysokiej temperaturze, PP do ekonomicznych wyrobów jednorazowego użytku).

• Szybkie prototypowanie: Dostarcz próbki form w ciągu 10–15 dni roboczych

2. Niezawodna gwarancja posprzedażna

• 18-miesięczna gwarancja na elementy formy (bezpłatna naprawa/wymiana w przypadku wad innych niż ludzkie).

• Wsparcie techniczne na miejscu: inżynierowie pomagają przy instalacji formy, debugowaniu procesów i szkoleniu operatorów.

• Konserwacja długoterminowa: Zapewnij ponowne polerowanie wnęki, smarowanie suwaków i usługi optymalizacji procesów w celu przedłużenia żywotności formy.
