Czy kiedykolwiek zaglądałeś do wnętrza plastikowej zabawki, sprzętu gospodarstwa domowego, a nawet obudowy telefonu i zauważyłeś małe, okrągłe ślady lub mały wypustek plastiku w miejscu odłamania? To nie są wady — to znamiona powstałe podczas formowania wtryskowego. Opowiadają historię powstania danej części. Dzisiaj dekodujemy dwa najpopularniejsze: znaczniki sworznia wypychacza i bramki (często nazywane „wpustami” lub „prowadnikami” w prostszy sposób).
Czym oni są?
Te małe, często okrągłe odciski na wewnętrznej lub nieestetycznej powierzchni części z tworzywa sztucznego. Mogą to być niewielkie wgłębienia, guzki, a nawet po prostu inna tekstura.
Dlaczego oni istnieją?
Ich praca jest kluczowa: wyrzucanie. Po wtryśnięciu stopionego tworzywa sztucznego do formy i ochłodzeniu, kurczy się ono i szczelnie przylega do rdzenia formy. Ta część po prostu nie wypada. System kołków wypychających musi go fizycznie wypchnąć. Znaki pinów to odciski palców tego procesu.
Wyzwanie projektowe:
choć w większości przypadków jest to nieuniknione, ich widoczność jest kluczową miarą jakości formy. Celem jest, aby zniknęły z pola widzenia i dotyku użytkownika. Inteligentni projektanci form ukrywają je pod żebrami, na teksturowanych powierzchniach lub w cieniach montażowych. W przypadku powierzchni kosmetycznych o wysokim połysku (takich jak pokrywa laptopa) inżynierowie mogą zastosować alternatywne metody wyrzucania, takie jak podnośniki lub grzybki powietrzne, aby całkowicie uniknąć szpilek.
Co to jest?
Przepustnica to ostatni, wąski kanał, przez który stopione tworzywo sztuczne dostaje się do wnęki części. Pomyśl o tym jak o pępowinie. Plastik pozostały w tym miejscu wejścia, często postrzegany jako mała etykieta lub guzek, to „znak bramy”.
Dlaczego istnieje?
To kontrolowane wejście. Jego lokalizacja i rozmiar zostały wybrane naukowo, aby zapewnić prawidłowy przepływ, upakowanie i chłodzenie plastiku. Błędny projekt bramy może prowadzić do defektów, takich jak linie spawów, ślady zagłębienia lub wypaczenia.
Rodzaje i ewolucja:
Brama krawędziowa: klasyk. Pozostawia widoczną zakładkę na krawędzi części, którą należy przyciąć.
Brama tunelowa (lub łódź podwodna): sprytna konstrukcja, która „wsuwa się w łódź podwodną” pod powierzchnię części i automatycznie odcina się podczas wyrzucania, pozostawiając znacznie mniejszy, mniej zauważalny ślad.

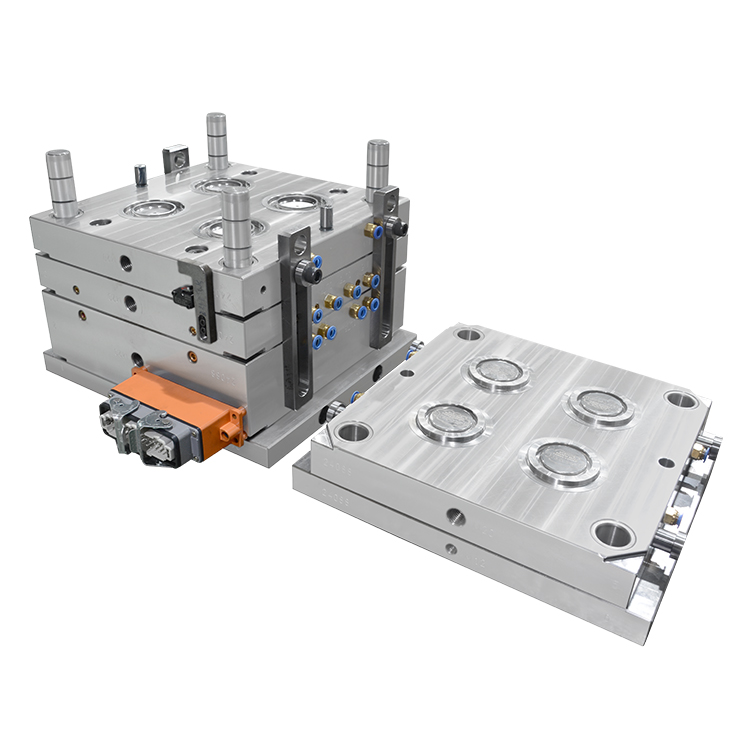

Zmiana zasad gry: systemy gorących kanałów: to nowoczesna magia formowania. Tworzywo sztuczne pozostaje stopione w podgrzewanym kolektorze aż do końcówki dyszy, która wtryskiwana jest bezpośrednio do wnęki. Nie ma zestalonej prowadnicy ani bramy do przycięcia. Część ma jedynie niewielki ślad, co pozwala zaoszczędzić materiał, czas cyklu i pracę po obróbce.
Sposób, w jaki producent obchodzi się z tymi znakami, mówi wiele:
Źle umiejscowiony znak sworznia wypychacza na widocznej powierzchni jest natychmiastową czerwoną flagą świadczącą o złym projekcie.
Chropowata, ręcznie przycięta brama, która nie została odpowiednio wykończona, może powodować problemy z montażem lub po prostu wyglądać tanio.
Prawie niewidoczna bramka i doskonale ukryte kołki wypychające sygnalizują wysokiej jakości, dobrze zaprojektowaną formę i proces.
Następnym razem, gdy weźmiesz do ręki plastikowy produkt, odwróć go. Poszukaj śladów trzpienia wypychacza — delikatnych pchnięć, które sprowadziły go na świat. Znajdź bramę – punkt wejścia na całe życie. Nie są to wady, ale subtelne oznaki produkcji. W rzeczywistości nieustające dążenie do ich minimalizacji napędza innowacje w projektowaniu form, dążąc do ideału doskonałej, bezszwowej części.
Trend jest jasny: dzięki gorącym kanałom, precyzyjnej inżynierii i inteligentnemu projektowi zmierzamy w przyszłość, w której te niezbędne znaki stają się niewidoczne, pozwalając projektowi produktu mówić samo za siebie.
