Niestandardowa forma wtryskowa do plastikowej siatki i osłony filtra

W sprzęcie codziennego użytku często pomija się drobne sitka filtrujące i osłony przeciwpyłowe, które pełnią jednak niezastąpioną rolę w filtracji, wentylacji i izolacji pyłów. Dziś dzielimy się naszą dostosowaną do indywidualnych potrzeb formą wtryskową z pojedynczą wnęką, specjalnie zaprojektowaną do produkcji plastikowych siatek filtracyjnych i pokryw filtrów, wraz z podstawowymi zaletami formowania wtryskowego tego typu cienkościennych części filtra.

1. Potwierdź: Te części filtra są w 100% formowane wtryskowo

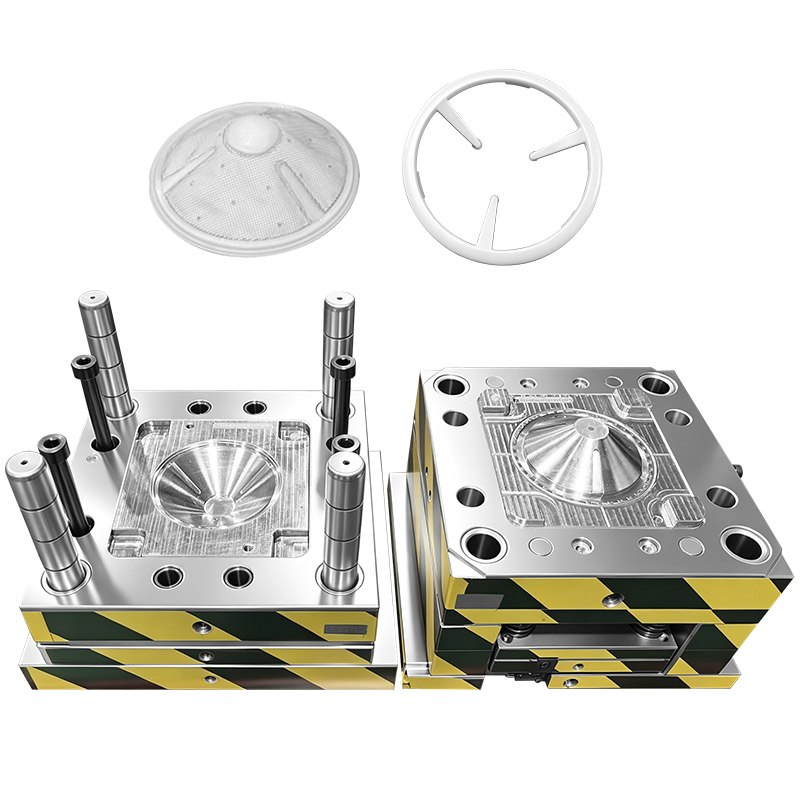

Dwa powyższe gotowe produkty filtracyjne to standardowe elementy do formowania wtryskowego, w całości wyprodukowane przy użyciu dopasowanego zestawu form wtryskowych pokazanego na rysunku.

• Kompletny zestaw form składa się z płyty gniazda (forma stała) i płyty rdzenia (forma ruchoma). Po zaciśnięciu formy na wtryskarce do uszczelnionej wnęki wtryskiwany jest stopiony materiał termoplastyczny. Po ochłodzeniu i zestaleniu gotowa część filtra jest automatycznie wyrzucana.

• Na produkcie można wyraźnie rozpoznać typowe ślady formowania wtryskowego: pozostałość zalewu w centralnym miejscu, w którym wpływa tworzywo sztuczne, subtelna linia podziału wzdłuż zewnętrznej okrągłej krawędzi od zamknięcia formy oraz zintegrowane żebra wzmacniające uformowane w jedną część bez montażu i klejenia.

Z łatwością możemy wykluczyć inne procesy formowania:

✅ Bez tłoczenia: Tłoczenie tworzy jedynie otwory na płaskich arkuszach i nie może tworzyć zakrzywionych, zwężających się kształtów ani osadzonych zintegrowanych żeber.

✅ Brak termoformowania: Termoformowanie nie zapewnia bardzo drobnej, gęstej siatki i jednolitych, cienkich ścianek.

✅ Nie druk 3D: druk 3D służy wyłącznie do pobierania próbek prototypów, a nie do masowej produkcji na dużą skalę ze stałą tolerancją wymiarową.

2. Czym różni się formowanie wtryskowe siatki filtracyjnej od zwykłych części z tworzyw sztucznych

Zwykłe elementy formowane wtryskowo, takie jak plastikowe obudowy, pudełka do przechowywania i skorupy zabawek, mają grube ścianki, proste konstrukcje i szerokie ścieżki przepływu stopionego tworzywa sztucznego. Jednakże elementy ekranu filtra należą do bardzo trudnego formowania wtryskowego cienkościennego z oczywistymi różnicami:

1. Bardzo drobne oczka i wąskie kanały przepływu

   Gęste maleńkie dziurki i ultracienkie żebra siatkowe znacznie zwiększają trudność napełniania tworzywem sztucznym. Aby zapobiec krótkim wtryskom, niekompletnym wzorom siatki i pękaniu linii spawu, wymagana jest duża prędkość wtrysku i wysokie ciśnienie.

2. Wyższe wymagania dotyczące produkcji form

   Konwencjonalne frezowanie CNC nie jest w stanie przetwarzać małych rowków siatki. W naszej wnęce formy zastosowano powolne wycinanie drutem EDM + frezowanie CNC + obróbkę wykańczającą EDM + polerowanie lustrzane, aby zapewnić precyzyjny kształt siatki i płynne wyjmowanie z formy bez zarysowania delikatnej struktury siatki. Dodano dodatkowe szczeliny wylotowe, aby wyeliminować uwięzione powietrze i uniknąć spalonych śladów na powierzchni produktu.

3. Surowe limity wyboru materiałów

   Można stosować wyłącznie wysokopłynne surowce PP lub PE. Materiały o słabej płynności nie są w stanie w pełni wypełnić wąskich wnęk siatki, co prowadzi do powstania masywnych, wadliwych produktów.

4. Ściślejsza kontrola tolerancji wymiarowej

   Przysłona bezpośrednio określa skuteczność filtracji, zatem dokładność wymiarowa formy musi być ściśle kontrolowana podczas obróbki, znacznie dokładniej niż w przypadku ogólnych części konstrukcyjnych z tworzyw sztucznych.

3. Nasza produkcja form i obsługa niestandardowa

Ta forma wtryskowa ekranu filtra przyjmuje standardową podstawę formy z żółto-czarnymi antykolizyjnymi paskami ostrzegawczymi w celu ochrony warsztatu na miejscu. Cztery filary prowadzące gwarantują bardzo precyzyjne, wielokrotne otwieranie i zamykanie formy, co wydłuża jej żywotność.

Wspieramy pełną personalizację w oparciu o rysunki 2D lub pliki 3D klientów:

• Regulowana ilość wnęk: forma pojedyncza, 2-gniazdowa lub wielogniazdowa dla różnych wielkości produkcji

• Możliwość dostosowania wykończenia powierzchni: tekstura matowa, wysoki połysk lub specyficzna tekstura w zależności od potrzeb

• Profesjonalna analiza DFM przed wykonaniem formy w celu optymalizacji grubości ścianki, położenia wlewu i konstrukcji wylotu, redukując czas próbnej formy i liczbę defektów w produkcji masowej.

4. Ostatnie słowa

Formowanie wtryskowe pozostaje najbardziej opłacalnym i stabilnym rozwiązaniem w masowej produkcji elementów filtrów z tworzyw sztucznych. Niezależnie od tego, czy chodzi o filtry okapów kuchennych, osłony przeciwpyłowe sprzętu, akcesoria do filtrów do oczyszczania wody czy osłony siatkowe wentylacji powietrza, nasze dostosowane do indywidualnych potrzeb formy wtryskowe mogą zapewnić spójne, wysokiej jakości wypraski o długiej żywotności formy.

Jeśli masz projekty wymagające niestandardowych form filtrów z tworzyw sztucznych lub innych form wtryskowych, nie wahaj się przesłać dokumentów projektowych w celu profesjonalnej wyceny i dyskusji technicznej.
