Niestandardowa forma wtryskowa soczewki reflektora UV z ochroną przed promieniowaniem UV

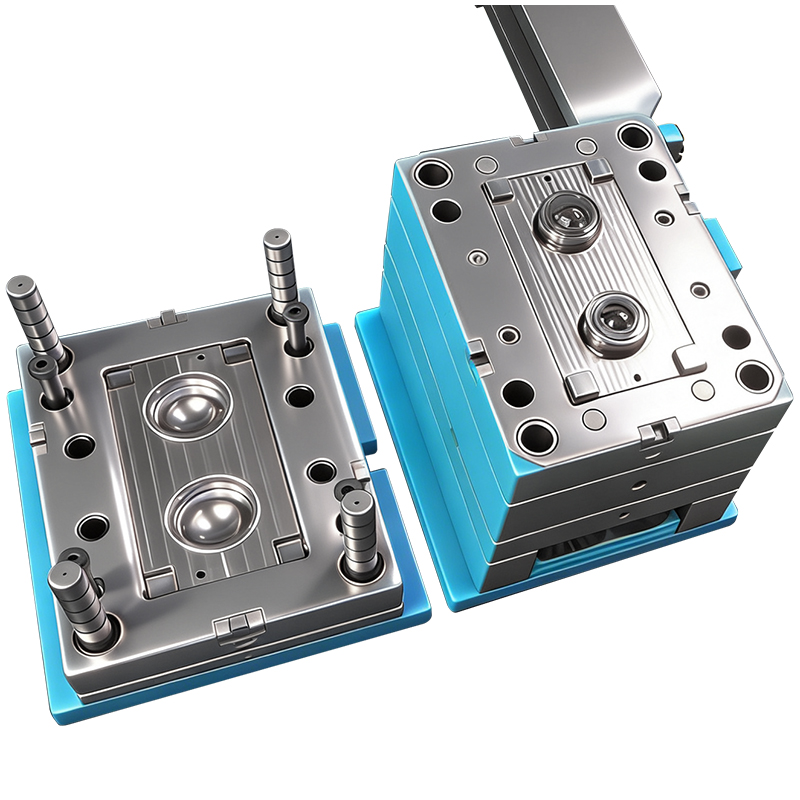

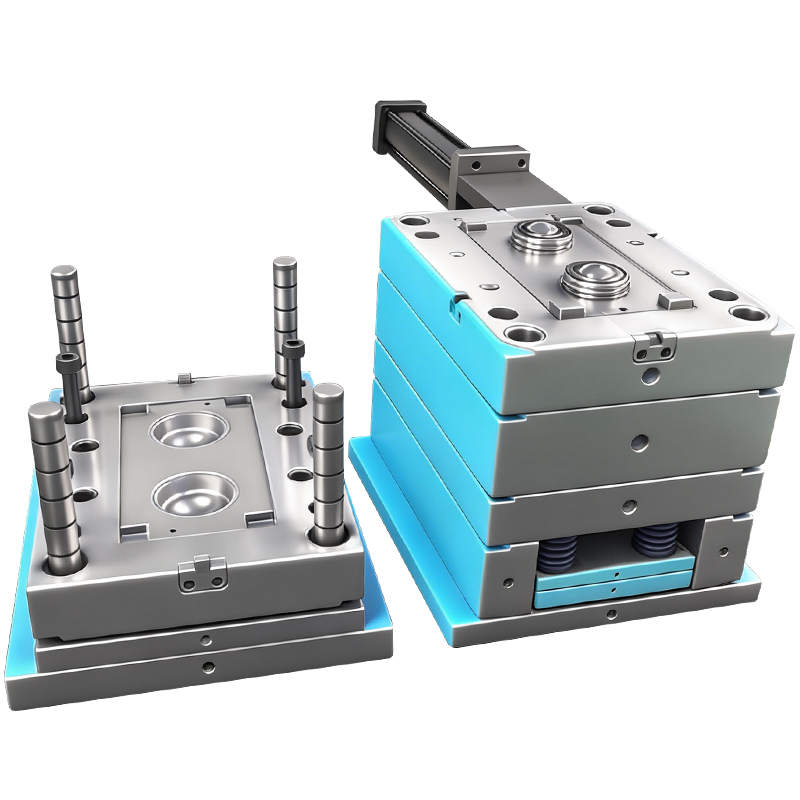

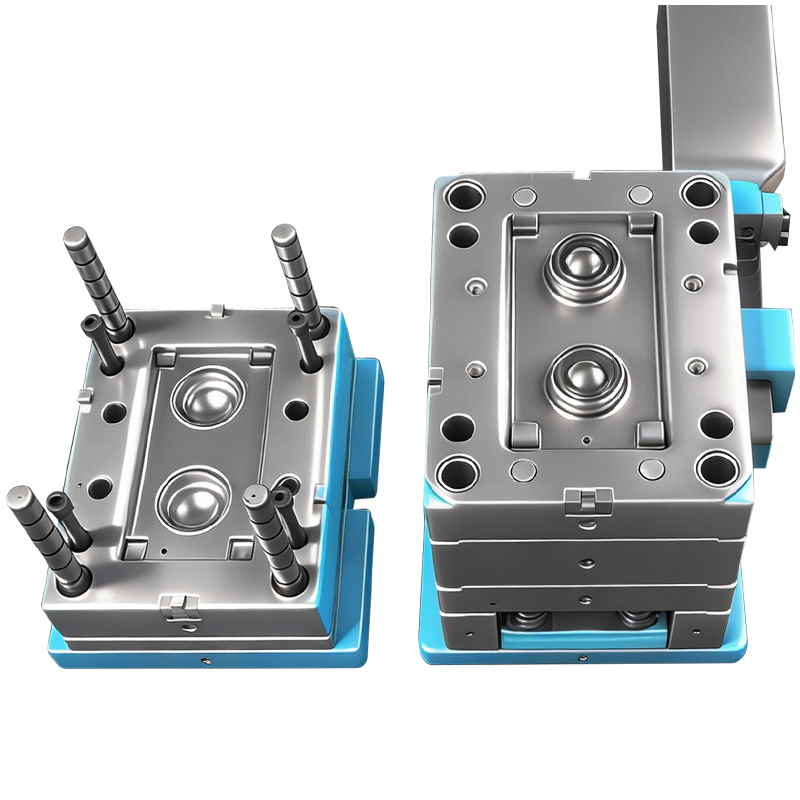

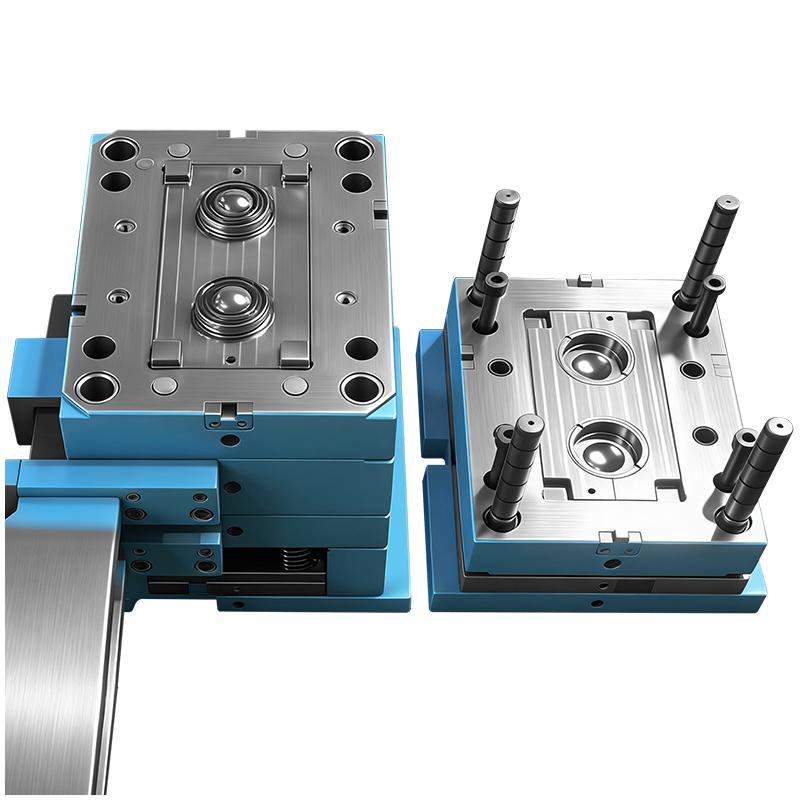

Ta wysoce precyzyjna, niestandardowa 2-gniazdowa forma wtryskowa jest przeznaczona do soczewki optycznej oprawy oświetleniowej punktowej , uformowanej z poliwęglanu (PC) odpornego na promieniowanie UV. Dzięki zastosowaniu 3-płytkowej konstrukcji bramki punktowej i stali do pracy na gorąco 1.2344 zarówno wnęka, jak i rdzeń są polerowane do optycznego wykończenia, aby zagwarantować doskonałą transmisję światła i gładką powierzchnię soczewki. Forma jest zoptymalizowana pod kątem soczewek do oświetlenia zewnętrznego, zapewniając stabilną produkcję masową, niskie zniekształcenia optyczne i wyjątkową odporność na warunki atmosferyczne.

Specyfikacje form

Podstawowe zalety

✅ Stal o wysokiej twardości 1.2344 z lustrzanym połyskiem optycznym. Wnęka i rdzeń wykonane są ze stali 1.2344 (odpowiednik H13) do pracy na gorąco, hartowanej do HRC48-52. Wykonujemy profesjonalne polerowanie optyczne po obu stronach formy, aby wyeliminować zarysowania powierzchni, skórkę pomarańczową i defekty tekstury, zapewniając wysoką przepuszczalność światła gotowej soczewki PC. Stal charakteryzuje się doskonałą stabilnością termiczną i odpornością na zużycie, idealną do długotrwałej produkcji przezroczystego materiału PC.

✅ 3-płytkowa bramka punktowa zapewniająca wygląd optyczny Precyzyjna konstrukcja bramki punktowej pozostawia minimalny ślad bramki na powierzchni soczewki, automatyczna separacja bramek podczas wyrzucania bez ręcznego przycinania. Pozwala to uniknąć zarysowań lub deformacji krytycznego obszaru optycznego soczewki oświetleniowej, chroniąc wydajność dystrybucji światła.

✅ Forma zoptymalizowana pod kątem przezroczystego PC stabilizowanego promieniami UV. Przezroczysty PC UV jest wrażliwy na pęcherzyki, srebrne smugi, ślady zacieków i przypalenia. Specjalnie dostrajamy przepływ formy, wentylację i równowagę chłodzenia, aby uzyskać przezroczysty materiał PC. Właściwa wentylacja skutecznie usuwa uwięziony gaz, a równomierne chłodzenie zmniejsza naprężenia wewnętrzne, zapobiegając dwójłomności, zniekształceniom i żółknięciu soczewki pod wpływem promieni UV na zewnątrz.

✅ Precyzyjna kontrola optyczna i wymiarowa Zarezerwowany współczynnik skurczu 0,5% dostosowany do materiału PC. Niezwykle precyzyjna obróbka CNC i EDM zapewnia wąską tolerancję dla zakrzywionej powierzchni optycznej, gwarantując stałą wydajność skupiania światła dla każdej soczewki reflektora.

✅ Zrównoważone chłodzenie i stabilny cykl Niestandardowe, konforemne kanały chłodzące utrzymują jednolitą temperaturę formy, skracają czas cyklu i zmniejszają wewnętrzne naprężenia szczątkowe, co ma kluczowe znaczenie dla uniknięcia wypaczeń i deformacji optycznych przezroczystych części soczewek z poliwęglanu.

Nasz proces obsługi form

Zapewniamy pełną, kompleksową obsługę form niestandardowych, w tym analizę DFM, symulację przepływu formy, polerowanie optyczne, produkcję form, próby form, walidację próbek i konserwację form po sprzedaży. Ściśle sprawdzamy jakość powierzchni optycznej i dokładność wymiarową przed wysyłką formy, aby wspierać masową produkcję soczewek oświetleniowych klientów.

Zakres zastosowania

Niestandardowe formy soczewek optycznych PC do reflektorów zewnętrznych, lamp krajobrazowych, opraw typu downlight, przezroczystych elementów optycznych opraw LED, osłon i soczewek odpornych na warunki atmosferyczne.

FAQ

P1: Dlaczego potrzebujemy polerowania optycznego formy soczewki PC? A1: Wykończenie powierzchni formy kopiuje się bezpośrednio na przezroczystą soczewkę PC. Polerowanie optyczne usuwa wszystkie drobne defekty powierzchni, aby zapewnić wysoką transmisję światła, brak rozpraszania światła i stabilną wydajność optyczną soczewek reflektorów.

P2: Jakie wyzwanie stanowi formowanie przezroczystego komputera odpornego na promieniowanie UV? A2: Dodatki UV i przezroczysty PC łatwo powodują powstawanie srebrnych śladów, oparzeń gazowych i naprężeń wewnętrznych. Nasza zoptymalizowana konstrukcja wentylacji i chłodzenia rozwiązuje te typowe wady i zapobiega żółknięciu soczewek podczas użytkowania na zewnątrz.

P3: Czy możesz dostosować formy soczewek optycznych zgodnie z naszymi rysunkami optycznymi? A3: Tak. Akceptujemy opracowywanie niestandardowych form w oparciu o rysunki optyczne 2D/3D klienta lub próbki soczewek. Na wczesnym etapie przeprowadzimy analizę DFM i przepływu formy, aby sprawdzić ryzyko wypełnienia i optyczne.
