Spójrz na swój smartfon. Niepozorne małe „oczka” z tyłu są po prostu cudem inżynierii. To nie są szklane soczewki twojego dziadka; są arcydziełami precyzyjnego formowania wtryskowego – procesu, który kształtuje sposób, w jaki postrzegamy cyfrowy świat. W tym poście zagłębiamy się w fascynującą dziedzinę formowania tworzyw sztucznych o jakości optycznej i odkrywamy, dlaczego jest to niedoceniany bohater nowoczesnej technologii.
Wyobraź sobie, że tworzysz idealną, małą soczewkę – mniejszą od grochu, z krzywiznami obliczonymi na poziomie nanometrów – w mniej niż 60 sekund. To optyczne formowanie wtryskowe.
Jest to proces wtryskiwania stopionego plastiku klasy optycznej do starannie wykonanej, wypolerowanej na lustro formy w celu wytworzenia soczewek i komponentów manipulujących światłem z niezwykłą precyzją. To nie jest tylko „produkcja części z tworzyw sztucznych”; to połączenie nauk o materiałach, inżynierii precyzyjnej i fizyki optycznej.
Szkło jest tradycyjnym materiałem na soczewki, więc po co przerzucać się na plastik? Korzyści są transformacyjne:
Złożoność za darmo: Formowanie pozwala na łatwe tworzenie asferycznych powierzchni o swobodnych kształtach, których szlifowanie w szkle jest zbyt drogie. Pozwala to projektantom korygować aberracje i budować lepsze, mniejsze układy optyczne.
Magia masowej produkcji: za pomocą jednej formy można wyprodukować miliony identycznych obiektywów, obniżając koszty do centów i umożliwiając zastosowanie optyki w każdym smartfonie i aparacie samochodowym.

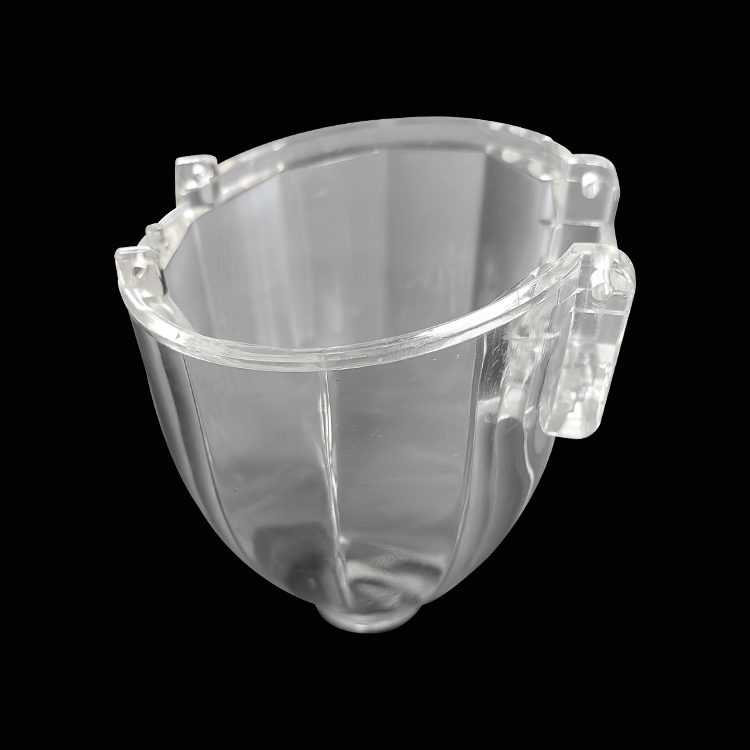

Lekki i zintegrowany: tworzywo sztuczne jest lekkie. Umożliwia także tworzenie konstrukcji monolitycznych — tubusy obiektywów z funkcjami wyrównywania i wtopionymi zatrzaskami montażowymi, co zmniejsza liczbę etapów montażu i zmniejsza rozmiar.
Swoboda i szybkość projektowania: powtarzanie projektu formy jest szybsze niż tworzenie nowych narzędzi do szlifowania szkła, co przyspiesza cykle rozwoju produktu z lat do miesięcy.
To tutaj ożywa „precyzja” w „formowaniu precyzyjnym”. Proces jest bezlitosny.
Forma: serce systemu. Wykonane ze specjalnej hartowanej stali lub stopów niklu, wnęka formy jest polerowana do optycznego wykończenia (Ra < 10 nm), często przy użyciu toczenia diamentowego. Jego kształt nie jest ostatecznym kształtem soczewki; jest to wersja poprawiona obliczeniowo, która uwzględnia, w jaki sposób plastik będzie się wypaczać podczas stygnięcia i zestalenia.
Materiał: Nie byle jaki plastik. Są to wyspecjalizowane polimery, takie jak COP/COC, cenione za krystaliczną klarowność, niską absorpcję wilgoci i, co najważniejsze, bliską zeru dwójłomność (która zapobiega zniekształceniom obrazu). Przychodzą suchsze niż pustynne powietrze, pieczone godzinami, aby usunąć wszelkie ślady wilgoci.
Maszyna i proces: Zaawansowana technologicznie wtryskarka steruje procesem z chirurgiczną precyzją. Temperatury, ciśnienia i prędkości wtrysku są kontrolowane w niezwykle cienkich okienkach. Sama forma jest często utrzymywana w stałej temperaturze z dokładnością ± 0,5°C, aby zapewnić idealną, spójną replikację.
Dowód: każda partia soczewek jest rygorystycznie testowana. Interferometry laserowe mierzą dokładność kształtu powierzchni z dokładnością do ułamków mikrona. Testery MTF (funkcji transferu modulacji) sprawdzają ich rzeczywistą wydajność optyczną, upewniając się, że spełniają dokładne specyfikacje dotyczące ostrości i kontrastu.
Te soczewki są wszędzie, gdzie technologia „widzi” lub „projekty”:
W Twojej kieszeni: każdy moduł aparatu w Twoim smartfonie zawiera stos 5-7 tych formowanych plastikowych soczewek. To samo dotyczy czujnika głębokości w Twoim Face ID.
W drodze: na nich zbudowane są systemy bezpieczeństwa Twojego samochodu. Kamery utrzymujące pas ruchu, czujniki adaptacyjnego tempomatu oraz obiektywy LiDAR i radarów – wszystkie wykorzystują plastikowe elementy optyczne, które są odporne na lata wibracji i ekstremalnych temperatur.
W Klinice: Jednorazowe endoskopy sprawiają, że chirurgia małoinwazyjna jest bezpieczniejsza i tańsza. Dzięki tej technologii możliwe jest tworzenie ich małych soczewek.
Na twarzy: Zestawy słuchawkowe VR/AR wykorzystują złożone, lekkie, formowane soczewki (takie jak soczewki Fresnela), aby skupiać obrazy z małych ekranów na siatkówce.
PMMA (akryl): Klasyka. Doskonała przejrzystość i odporność na warunki atmosferyczne dla soczewek świateł samochodowych i tablic przyrządów.
PC (poliwęglan): Twardziel. Wysoka odporność na uderzenia w przypadku osłon ochronnych, ale wysoka dwójłomność sprawia, że nie nadaje się do krytycznego obrazowania.
COP/COC (cykliczne polimery/kopolimery olefinowe): supergwiazdy precyzyjnego obrazowania. Ich niska dwójłomność i niska absorpcja wody czynią je złotym standardem w obiektywach aparatów do smartfonów i wysokiej klasy optyce medycznej.
Pole przesuwa granice:
Optyka na poziomie płytki: formowanie tysięcy mikrosoczewek na jednym podłożu, tak jak przy produkcji chipów komputerowych, dla czujników 3D nowej generacji.
Soczewki hybrydowe: połączenie formowanego plastiku z małym kawałkiem precyzyjnego szkła w tym samym elemencie w celu uzyskania najwyższej wydajności.
„Nano” precyzja: w miarę zbliżania się do soczewek falowodowych rzeczywistości rozszerzonej i bardziej zaawansowanego LiDAR, wymagana precyzja powierzchni wkracza w sferę nanometrów.
Precyzyjne formowanie optyczne to podstawowa, choć często niewidoczna, technologia. Zdemokratyzował optykę wysokiej jakości, przekształcając niegdyś delikatne i drogie rzemiosło w skalowalny i niezawodny proces przemysłowy. Następnym razem, gdy zrobisz krystalicznie czyste zdjęcie, otrzymasz ostrzeżenie o zjechaniu z pasa ruchu lub zanurzysz się w wirtualnym świecie, przypomnij sobie niesamowity kawałek precyzyjnego plastiku, dzięki któremu to wszystko jest możliwe.
