Niezbędne materiały do ​​projektowania pleśni

1. Dane dotyczące projektowania form produktu

✔ Model 3D CAD (np. Stope, IgES lub natywny format, taki jak solidworks/pro-e)
✔ Rysunki 2D (z krytycznymi wymiarami, tolerancjami i wymaganiami dotyczącymi wykończenia powierzchni)
✔ Specyfikacja materiału (np. ABS, PP, PC-PC, wpływa na skurcz, chłodzenie i design bramki)
✔ Strefy częściowe i strefy krytyczny

2. Wymagania produkcyjne

✔ Roczna objętość (określa żywotność pleśni: prototyp, niska lub produkcja masy)
✔ Cel Cel Cel (wpływ Projektowanie kanału chłodzenia i optymalizacja bram)
✔ Specyfikacje maszyny wtryskowej (siła zacisku, pojemność strzału, wielkość płytki)

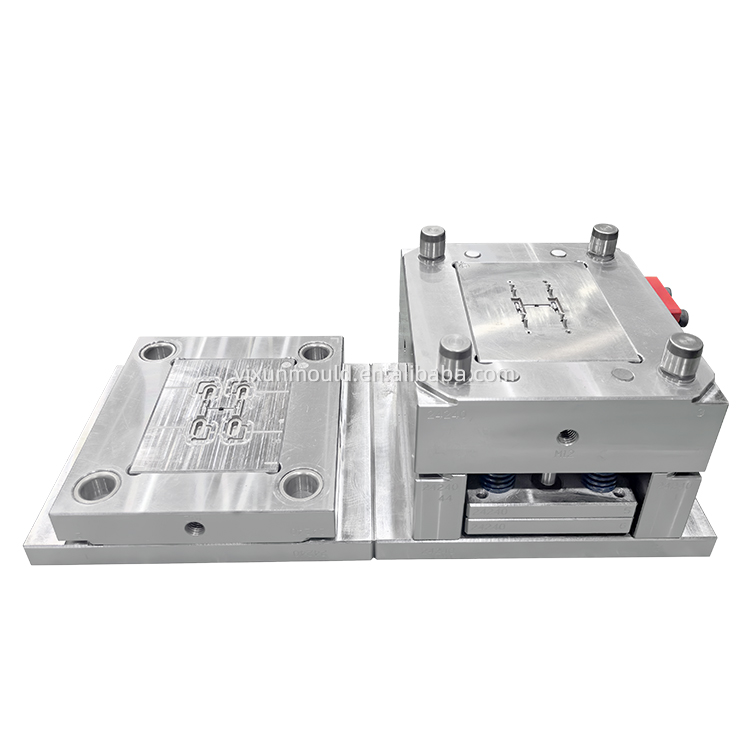

3. Specyfikacje projektowania pleśni

✔ Typ i lokalizacja bramy (w oparciu o analizę wyglądu, materiału i przepływu)
✔ Metoda wyrzucania (szpilki wyrzutowe, rękawy, płyta striptizerka - zależy od części geometrii)
✔ Rozmiar podstawy formy (standardowe lub niestandardowe, kierowane według kompatybilności maszynowej)
✔ Układ układu chłodzenia (w celu zapewnienia jednolitego chłodzenia i zminimalizowania wypuszczania)
✔ Traktowanie powierzchni (teksturowanie, polowanie lub powłoki, podobnie jak DLC dla zużycia.

4. Rozważania dotyczące jakości i testowania

✔ Projekt kątów (zazwyczaj 1 ° –3 ° w celu ułatwienia wyrzucenia)
✔ szybkość skurczania (specyficzna dla materiału; np. PP ~ 1,5–2,5%, ABS ~ 0,4–0,7%)
✔ Analiza znaków wypażenia i zlewu (narzędzia symulacyjne
, takie jak przepływ pleśni lub MoldEx3d) ✔

5. Logistyka i ograniczenia kosztów

✔ Budżet (wpływa na jakość stali pleśni, liczba wnęki i złożoność)
✔ Czas realizacji (formy prototypowe vs. formy produkcyjne)
✔ Plany konserwacji i naprawy (dostępność części zamiennych, projekt odporności na zużycie)

Kluczowe narzędzia i oprogramowanie do projektowania pleśni

• CAD: Siemens NX, SolidWorks, Creo (dla podziału rdzenia/wnęki)

• CAE: Moldflow, Moldex3D (Symulacja przepływu, chłodzenia i wypaczenia)

• CAM: Mastercam, Powermill (do obróbki CNC komponentów pleśni)

Przykładowy scenariusz

Jeśli projektowanie strzykawki medycznej:

1. Materiał: przezroczysty komputer (wymaga wysokiego połysku, niskiego naprężenia).

2. Brama: brama zaworowa Hot Runner (aby uniknąć śladu).

3. Chłodzenie: kanały konformalne dla szybkich czasów cyklu.

4. Wyrzucenie: mikro-piny, aby zapobiec znakom na krytycznych powierzchniach.

Ostateczna lista kontrolna przed rozpoczęciem projektowania formy

☑ Potwierdź wszystkie wymiary i tolerancje części.
☑ Walidacja skurczania materiału i zachowania przepływu.
☑ Wyrównaj projekt formy do zdolności produkcyjnych.
☑ Zaplanuj próby pleśni (regulacje T0/T1).

Wskazówka: zaangażuj projektanta pleśni wcześnie w rozwój produktu, aby uniknąć kosztownych przeprojektowania!

Czy chciałbyś głębsze zanurzyć się w dowolnym określonym obszarze (np. Wytyczne DFM lub przepływy symulacji)? Daj mi znać!
